Hur man väljer en harmonisk ledaktuator: En komplett guide till robotledsaktuatorer, val och framtida trender

När humanoidrobotar, kollaborativa robotar, exoskelett och intelligenta automationssystem fortsätter att utvecklas har robotledsaktuatorn blivit en av de viktigaste komponenterna i modern robotik. Den avgör inte bara hur en robot rör sig, utan också dess precision, lastkapacitet, tillförlitlighet och övergripande prestanda.

Många robotikföretag fokuserar först på AI-algoritmer, perceptionssystem och rörelseplanering. Under prototyputvecklingen upptäcker dock ingenjörer snabbt att prestandan hos robotledsaktuatorn har en mycket större påverkan på slutprodukten än nästan någon annan mekanisk komponent.

Så hur väljer man rätt harmonisk ledsaktuator? Vad är skillnaden mellan harmoniska och planetväxlande aktuatorer? Varför blir integrerade ledsaktuatorer den föredragna lösningen för humanoidrobotar?

Den här guiden besvarar dessa frågor och förklarar de viktigaste teknikerna bakom dagens avancerade robotledsaktuatorer.

Vad är en robotledsaktuator?

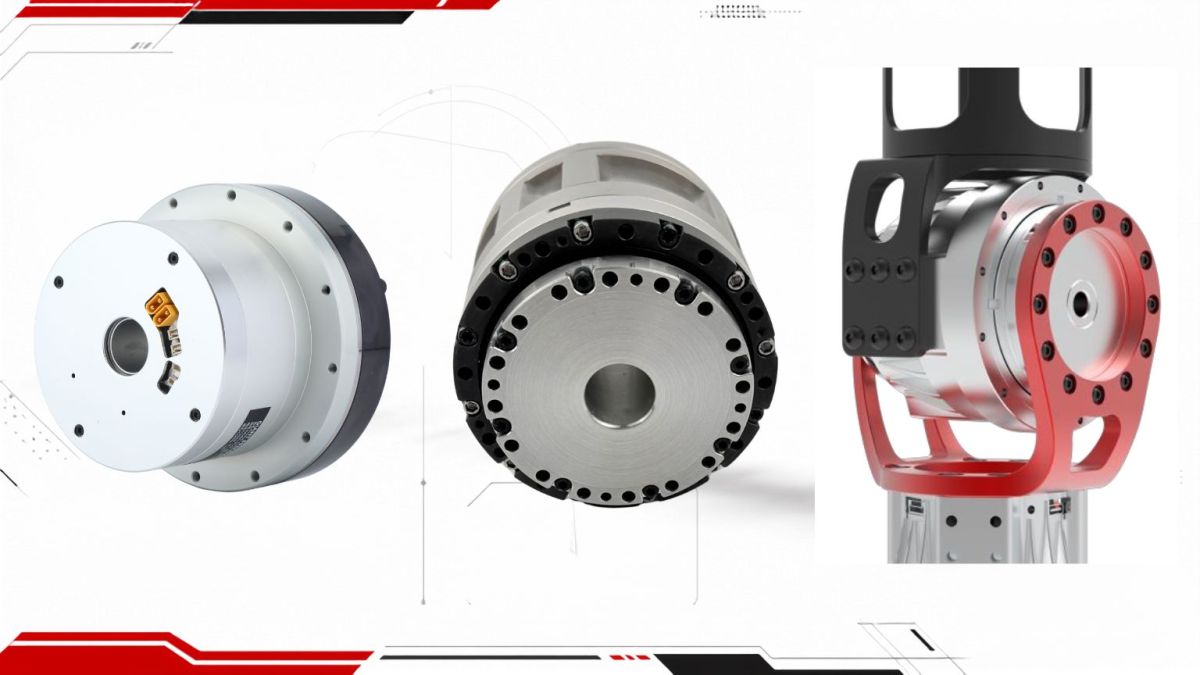

En robotledsaktuator är en mycket integrerad elektromekanisk enhet som kombinerar flera kärnkomponenter i ett kompakt paket. En typisk harmonisk ledsaktuator innehåller:

• Framlös momentmotor

• Harmonisk växellåda

• Högupplöst encoder

• Servodrift

• Broms

• Lager

• Integrerade sensorer

Till skillnad från traditionella system som kräver separata motorer, växellådor, encoders och styrenheter, är en integrerad robotledsaktuator fabrikssammanbyggd, kalibrerad och redo för installation.

Denna integrerade arkitektur minskar den mekaniska komplexiteten, förkortar utvecklingscykler, förbättrar tillförlitligheten och förenklar underhållet.

I dag används robotledsaktuatorer i stor utsträckning i humanoidrobotar, kollaborativa robotarmar, medicinska robotar, halvledarutrustning, inspektionsrobotar, autonoma mobila robotar (AMR) och industriella automationssystem.

Varför är robotledsaktuatorn så viktig?

För en humanoidrobot är robotledsaktuatorn ofta det enskilt mest värdefulla delsystemet och står för en betydande del av de totala hårdvarukostnaderna.

Ännu viktigare är att den direkt avgör robotens rörelsekvalitet, positioneringsnoggrannhet, energieffektivitet och långsiktiga tillförlitlighet.

En högpresterande harmonisk ledsaktuator bör leverera:

• Hög vridmomentsdensitet

• Låg glappbildning

• Hög repeterbarhet

• Snabb dynamisk respons

• Hög styvhet

• Lång livslängd

• Låg driftstemperatur

• Stabil kontinuerlig uteffekt

Ju bättre aktuatorn presterar, desto mer kapabel blir roboten vid precisionsmontering, objektmanipulation, inspektion, medicinska tillämpningar och dynamisk förflyttning.

Fördelar med en integrerad harmonisk ledsaktuator

1. Mycket integrerad design

Traditionella robotleder kräver att ingenjörer skaffar motorer, växellådor, encoders, bromsar och servodrifter separat innan den mekaniska monteringen och styrjusteringen slutförs.

En integrerad harmonisk ledsaktuator kombinerar alla dessa komponenter till en enda kompakt enhet som redan har kalibrerats i fabriken.

Detta minskar avsevärt ingenjörsarbete, minimerar driftsättningstid och ускорar produktutvecklingen.

2. Kabeldragning via ihålig axel

Kabelhantering är en av de största tillförlitlighetsutmaningarna i robotleder.

En modern robotledsaktuator har en design med ihålig axel som leder strömkablar, encoderkablar och kommunikationskablar direkt genom aktuatorns centrum.

Jämfört med extern kabeldragning erbjuder denna design flera fördelar:

• Obegränsad kontinuerlig rotation

• Mindre kabelslitage

• Renare robotutseende

• Lägre underhållskostnader

• Förbättrad långsiktig tillförlitlighet

För humanoidrobotar med flera roterande leder har kabeldragning via ihålig axel blivit en standardfunktion i designen.

3. Integrerad värmehantering

Värme påverkar direkt aktuatorns livslängd och kontinuerliga driftsprestanda.

En integrerad harmonisk ledsaktuator optimerar värmevägen mellan den framlösa motorn, den harmoniska växellådan och servoelektroniken, vilket minskar det termiska motståndet och förbättrar värmeavledningen.

Lägre driftstemperaturer ger flera viktiga fördelar:

• Längre isolationslivslängd

• Minskad nedbrytning av smörjmedel

• Högre kontinuerlig vridmomentsutmatning

• Förbättrad systemtillförlitlighet

• Lägre risk för termisk avstängning

För industrirobotar som arbetar dygnet runt är effektiv värmehantering avgörande.

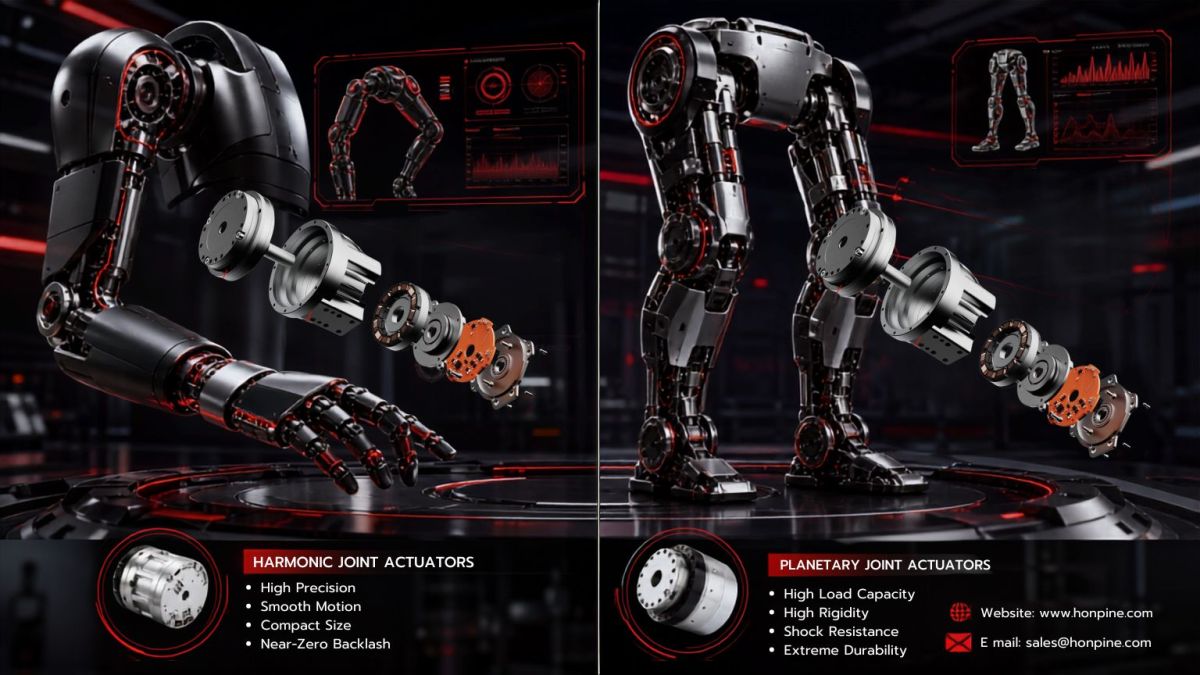

Harmonisk ledsaktuator kontra planetväxlande ledsaktuator

En av de vanligaste frågorna inom robotik är om man ska välja en harmonisk ledsaktuator eller en planetväxlande ledsaktuator.

Svaret beror helt på tillämpningen.

Harmonisk ledsaktuator

En harmonisk ledsaktuator är idealisk för tillämpningar som kräver exceptionell precision och låg vikt, inklusive:

• Humanoidrobotarmar

• Armbågsleder

• Handledsleder

• Nackleder

• Medicinska robotar

• Halvledarautomation

• Precisionmonteringsutrustning

Dess fördelar omfattar:

• Nästan noll glapp

• Hög positioneringsnoggrannhet

• Jämn rörelse

• Hög vridmomentsdensitet

• Kompakt storlek

• Lätt konstruktion

• Planetväxlande ledsaktuator

En planetväxlande ledsaktuator lämpar sig bättre för tillämpningar som kräver högre stöttålighet och lastkapacitet, såsom:

• Höftleder

• Midjeleder

• Bensleder

• Kraftiga industrirobotar

• Exoskelett

• Mobila robotplattformar

Dess styrkor omfattar:

• Hög styvhet

• Utmärkt stötdämpning

• Större lastkapacitet

• Lägre tillverkningskostnad

• Bättre hållbarhet under högbelastade förhållanden

Av denna anledning kombinerar många humanoidrobotar båda teknikerna och använder harmoniska ledsaktuatorer för precisionsleder och planetväxlande aktuatorer för leder med hög belastning.

Varför blir harmoniska ledsaktuatorer det föredragna valet?

Humanoidrobotar kräver lätta, kompakta och mycket effektiva aktiveringssystem.

En tyngre aktuator ökar energiförbrukningen, minskar rörligheten och ställer högre krav på motorerna.

Moderna harmoniska ledsaktuatorer levererar högt utgående vridmoment i ett kompakt format, vilket gör att robotar kan gå, gå i trappor, balansera dynamiskt och utföra komplexa manipulationsuppgifter.

Hög vridmomentsdensitet gör det också möjligt för ingenjörer att minska robotens totala vikt utan att kompromissa med prestandan.

Som ett resultat har harmoniska ledsaktuatorer blivit en av de viktigaste möjliggörande teknikerna för nästa generations humanoidrobotar.

Hur väljer man rätt robotledsaktuator？

Att välja rätt robotledsaktuator kräver att flera viktiga faktorer utvärderas.

Välj enligt tillämpningen

Olika robotleder kräver olika prestandaegenskaper.

Axlar, armbågar, handleder, höfter, knän och fotleder har alla olika krav på vridmoment, hastighet, precision, styvhet och vikt.

Att använda samma aktuator för varje led ger sällan optimal prestanda.

Utvärdera kritiska specifikationer

Viktiga specifikationer inkluderar:

• Vridmomentsdensitet

• Repeterbarhet

• Glapp

• Kontinuerligt vridmoment

• Toppsvridmoment

• Temperaturökning

• Livslängd

• Kapslingsklass (IP)

• Kommunikationsprotokoll

Tillsammans avgör dessa parametrar robotledsaktuatorns långsiktiga prestanda och tillförlitlighet.

Beakta kommunikation och systemintegration

Moderna robotledsaktuatorer bör stödja industriella kommunikationsprotokoll såsom EtherCAT, CAN och CANopen.

Standardiserad kommunikation förenklar styrenhetsintegration, minskar mjukvaruutvecklingstiden och förbättrar systemkompatibiliteten.

Framväxten av högpresterande inhemska robotledsaktuatorer

Under många år byggde premiumrobotledsaktuatorer i hög grad på importerade harmoniska drivningar och servotekniker.

I dag har kontinuerliga framsteg inom precisions­tillverkning, framlösa momentmotorer, harmoniska växellådor, encoders och servostyrning avsevärt förbättrat prestandan hos inhemskt tillverkade harmoniska ledsaktuatorer.

Moderna inhemska lösningar ger utmärkt precision, tillförlitlighet, produktionskonsekvens och kortare leveranstider samtidigt som de erbjuder en mer konkurrenskraftig total ägandekostnad.

För robotiktillverkare innebär detta större flexibilitet i leveranskedjan och snabbare kommersialisering.

Varför väljer allt fler robotikföretag integrerade robotledsaktuatorer?

Integrerade robotledsaktuatorer förenklar varje steg i robotutvecklingen.

Under konstruktionen minskar de behovet av komponentanskaffning och eliminerar kompatibilitetsproblem mellan leverantörer.

Under tillverkningen förbättrar standardiserade gränssnitt monteringseffektiviteten och produktionskonsistensen.

Under drift minskar integrerad värmehantering, kabeldragning via ihålig axel och fabrikskalibrering underhållskostnaderna och förbättrar den långsiktiga tillförlitligheten.

För företag som utvecklar nästa generations humanoidrobotar, kollaborativa robotar och industriell automationsutrustning har integrerade harmoniska ledsaktuatorer blivit den föredragna lösningen.

Slutsats

I takt med att robotiken fortsätter att utvecklas handlar konkurrensen inte längre enbart om rörelseprestanda. Tillförlitlighet, tillverkningsbarhet, utvecklingshastighet och livscykelkostnad har blivit lika viktiga.

Robotledsaktuatorn är grunden i varje robots rörelsesystem. Oavsett om man utvecklar humanoidrobotar, kollaborativa robotar, medicinska robotar eller industriell automationsutrustning är det avgörande att välja rätt harmonisk ledsaktuator för att uppnå hög precision, effektiv rörelse och långsiktig tillförlitlighet.

Om du utvecklar en robotplattform eller utvärderar aktuatorlösningar för ditt nästa projekt, kontakta oss för vår kompletta guide för val av robotledsaktuator, detaljerade produktspecifikationer och teknisk support. Våra experter kan hjälpa dig att välja den idealiska harmoniska ledsaktuatorn för din tillämpning, förkorta utvecklingstiden och påskynda din produkts väg till marknaden.
