Topphattstyp harmonisk växelreducerare: Innovativ design förlänger livslängden

Denharmoniska växelreducerarenär en högpresterande reducerare med kompakt struktur, stort utväxlingsförhållande, låg vikt, minimalt glapp och hög transmissionsnoggrannhet. Den används ofta inom högprecisionsområden som industrirobotik, medicinsk utrustning, flyg- och rymdteknik samt intelligent tillverkning. Som en central kärnkomponent i industrirobotar påverkar dess prestanda direkt rörelsestyrningens noggrannhet, driftstabilitet och energieffektivitet. Den hög hatt-typ harmoniska växelreduceraren har utvecklats baserat på den konventionella harmoniska växelreduceraren, med förbättrad styvhet och förlängd livslängd.

1. Viktiga prestandafördelar med harmoniska växelreducerare

Högkvalitativa harmoniska växelreducerare möjliggör högprecisions rörelseöverföring, vilket gör att robotar kan styra position, hastighet och kraft exakt under komplexa operationer och därmed avsevärt förbättra effektivitet och produktkvalitet. Dess fördelar omfattar:

• Högprecisionspositionering: Nästan noll glapp säkerställer exakt styrning

• Överlägsen rörelsestabilitet: Kompakt struktur med jämn transmission minskar vibrationer och buller

• Energieffektivitet och miljöskydd: Optimerad design sänker energiförbrukningen och förbättrar effektiviteten

• Förlängd utrustningslivslängd: Höghållfasta material och strukturell design förbättrar hållbarhet och tillförlitlighet

2. Nackdelar med traditionella fästmetoder

Traditionella harmoniska växelreducerare fästs vanligtvis med bultar på det stela hjulet. Under långvarig drift tenderar dock bultförband att lossna, vilket kan försämra reducerarens prestanda. Detta kan leda till fel i anslutningen mellan det stela hjulet och kryssrullagret, vilket minskar den övergripande transmissionsnoggrannheten och stabiliteten.

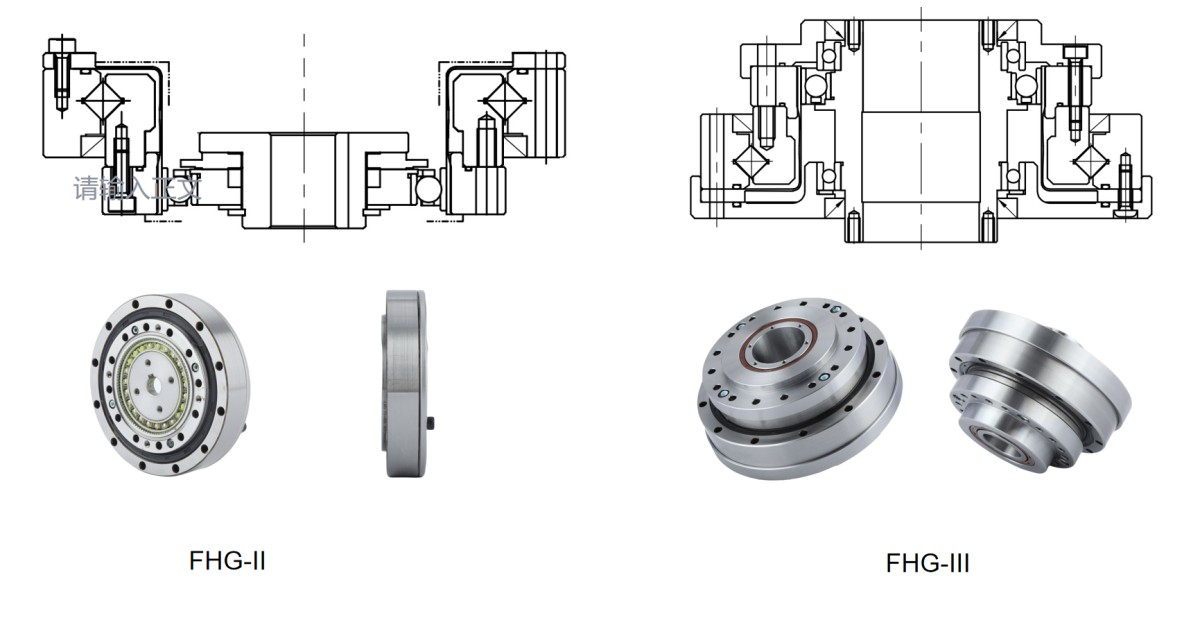

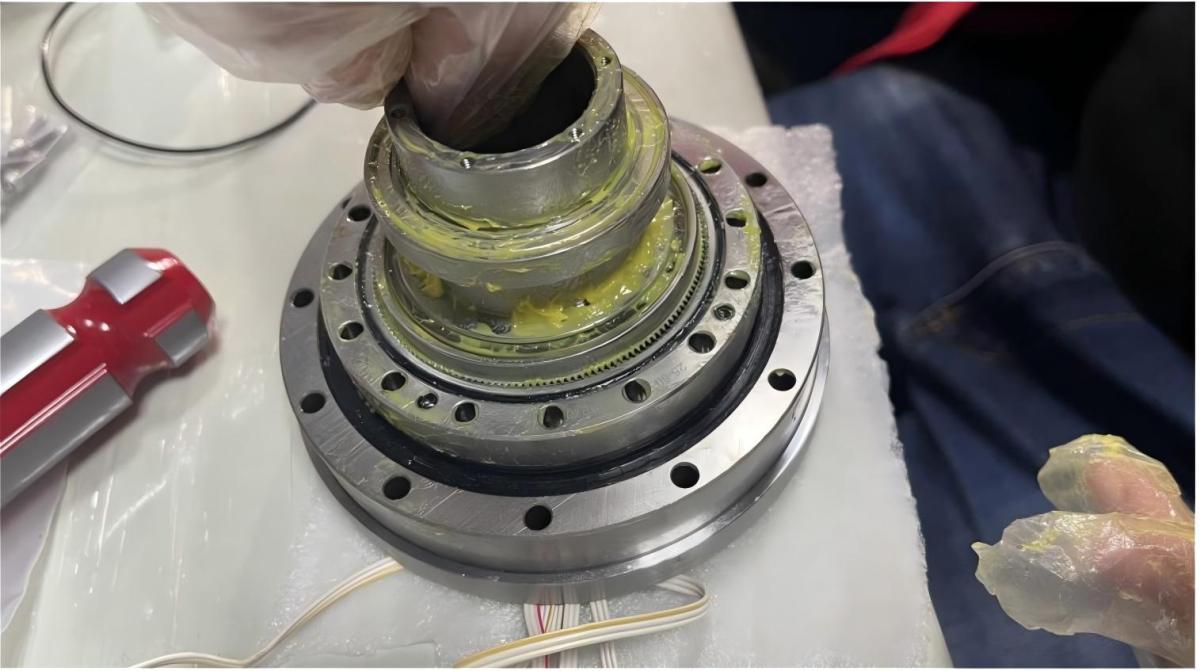

3. Strukturella innovationer hos den hög hatt-typ harmoniska reduceraren

För att hantera begränsningarna i traditionella konstruktioner utvecklades den hög hatt-typ harmoniska växelreduceraren. Den liknar en "hög hatt" till utseendet och innehåller omfattande innovationer i struktur och material, vilket ger betydande förbättringar i noggrannhet, lastkapacitet och livslängd.

A. Optimerad design av flexibelt hjul

Det flexibla hjulet (flexspline) är en kärnkomponent i en harmonisk växelreducerare. Jämfört med den traditionella tunnväggiga cylindriska strukturen har hög hatt-typen optimerats enligt följande:

• Flexibel ringdesign: Våggeneratorn överför deformation genom en flexibel ring i stället för att verka direkt på koppkroppen, vilket minskar utmattningsskador.

• Förlängd livslängd: Den flexibla ringen dämpar stötbelastningar och förbättrar livslängden under komplexa arbetsförhållanden

• Lägre skaderisk: Jämnare spänningsfördelning på den yttre kuggringen minskar kugghjulsslitage och sprickbildning

B. Fäststruktur med stödring

Hög hatt-typen använder en stödring i stället för den traditionella bultade anslutningen för det stela hjulet, vilket möjliggör högre precision och stabilare transmission genom att öka kontaktytan med kryssrullagret:

• Tätare anslutning och förbättrad stabilitet

• Större kontaktyta förbättrar stöttåligheten

• Förenklad montering och minskat installationsfel

C. Konstruktion av flexibelt lager med fyrpunktskontakt

Användning av fyrpunktskontaktlager tillsammans med det flexibla hjulet ökar den kraftbärande ytan och höjer lastkapaciteten, vilket gör att reduceraren kan hantera högre belastningar inom en mindre volym. Detta uppfyller de dubbla kraven på kompakthet och styvhet i högprecisionsrobotik.

D. Elastomerhålrumsstruktur

Ett elastomerfyllt hålrum är integrerat i det flexibla hjulet:

• Ger dämpning och vibrationsreducering, vilket förbättrar den övergripande hållfastheten

• Elastomer injiceras via genomgående håldesign för att säkerställa tät bindning

• Möjliggör synkron formning av flera delar för att förbättra tillverkningseffektivitet och konsekvens

4. Förenklad struktur för spänningsanalys

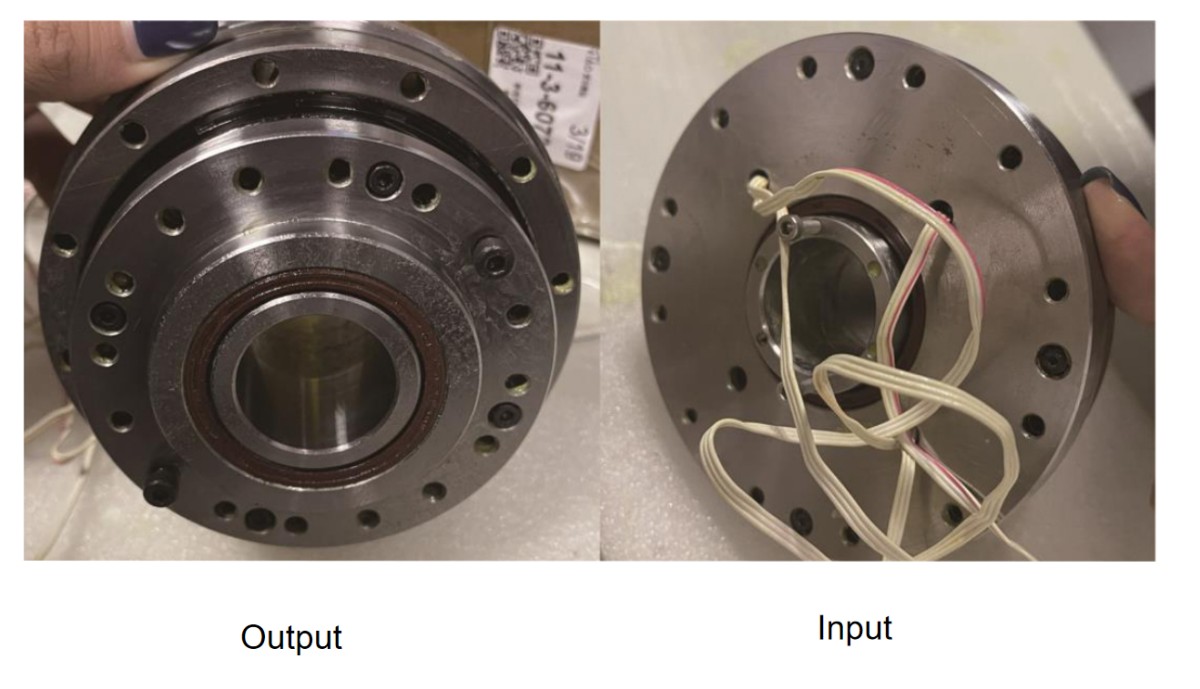

Eftersom bottenflänsen på det hög hatt-formade flexibla hjulet är ansluten till utgångsänden är den betydligt tjockare än den cylindriska delen, vilket gör den övergripande geometrin komplex. För att underlätta spänningsanalys (såsom Finite Element Method, FEM) förenklas ofta det flexibla hjulets struktur för att bättre identifiera spänningskoncentrationer, utmattningspunkter och kritiska spänningszoner.

5. Användningar och utvecklingstrender för harmoniska drivsystem

Hög hatt-typ harmoniska växelreducerare presterar exceptionellt väl i högprecisions robotapplikationer, särskilt inom:

• Samarbetsrobotar (Cobots)

• Medicinska robotar (kirurgi/rehabilitering)

• Tillverkningsutrustning för halvledare

• System för visuell inspektion och automatiserad montering

• Flyg-, rymd- och försvarsutrustning

När robotindustrin utvecklas mot mer kompakta, intelligenta och precisa rörelsesystem är hög hatt-typ harmoniska växelreducerare på väg att bli en viktig transmissionsteknik för framtiden.
