Så väljer du en precisionsplanetväxel: en komplett guide till utväxlingsförhållande, vridmoment och anpassning till servomotor

Introduktion: Varför valet av planetväxellåda kräver mer än att välja en utväxling

Att välja rätt planetväxellåda är ett viktigt steg vid konstruktion av automationsutrustning, robotsystem, CNC-maskiner och servodrivna rörelsesystem.

En planetväxellåda gör mer än att minska motorvarvtalet och öka utgående vridmoment. Dess prestanda kan direkt påverka positioneringsnoggrannhet, rörelserespons, transmissionseffektivitet, driftstabilitet och livslängd.

För utrustningstillverkare bör valet av en precisionsplanetväxellåda därför inte enbart baseras på utväxlingen. Ingenjörer behöver utvärdera de faktiska driftsförhållandena, ingående och utgående varvtal, erforderligt vridmoment, belastningsegenskaper, transmissionseffektivitet, glapp, rotationsinerti, servomotorns specifikationer och installationsmått.

En korrekt vald planetväxellåda bör fungera som en del av det kompletta rörelsesystemet och anpassas till servomotorn och den drivna lasten för att uppnå erforderligt varvtal, vridmoment, precision och dynamiska prestanda.

Den här guiden förklarar de viktigaste faktorerna som ingenjörer bör ta hänsyn till vid val av en precisionsplanetväxellåda.

Steg 1: Fastställ de faktiska driftsförhållandena

Det första steget vid val av planetväxellåda är att förstå hur växellådan faktiskt kommer att användas.

Olika maskiner har olika belastningsegenskaper och arbetscykler. En växellåda som används under en jämn och kontinuerlig belastning kan kräva andra specifikationer än en växellåda som används i applikationer med frekvent acceleration, retardation, riktningsändring eller stötbelastning.

Applikationen bör därför utvärderas utifrån faktorer som:

• Belastningstyp

• Arbetscykel

• Ingående varvtal

• Erforderligt utgående varvtal

• Erforderligt utgående vridmoment

• Acceleration och retardation

• Frekvens för framåt- och bakåtriktad rotation

• Driftsmiljö

De faktiska arbetsförhållandena är särskilt viktiga för precisionsrörelsesystem, eftersom dynamiska belastningar kan skilja sig avsevärt från statiska belastningar.

En lämplig planetväxellåda bör därför väljas utifrån hela arbetscykeln och inte enbart den maximala statiska belastningen.

Hur fastställer man utväxlingen för en planetväxellåda？

Utväxlingen är en av de viktigaste parametrarna vid val av planetväxellåda.

Det grundläggande sambandet mellan ingående och utgående varvtal kan uttryckas som:

• i = n₁ / n₂

• Där:

• i = utväxling

• n₁ = ingående varvtal

• n₂ = utgående varvtal

En servomotor kan till exempel arbeta med relativt högt varvtal medan maskinen kräver ett betydligt lägre utgående varvtal. I detta fall minskar en planetväxellåda det utgående varvtalet samtidigt som det tillgängliga utgående vridmomentet ökar.

En högre utväxling är dock inte nödvändigtvis bättre.

Ändring av utväxling och antal reduktionssteg kan påverka utgående varvtal, transmissionseffektivitet, inertiemålning och dynamisk respons. Ingenjörer bör därför välja utväxling utifrån applikationens faktiska krav på varvtal och vridmoment.

I servosystem med högt varvtal kan en alltför hög reduktionsgrad dessutom påverka det övergripande systemets dynamiska respons.

Enstegs- eller flerstegsplanetväxellåda?

Planetväxellådor kan använda olika antal reduktionssteg för att uppnå olika reduktionsgrader.

Ett ökat antal steg möjliggör i allmänhet en högre total reduktionsgrad, men tillför samtidigt ytterligare transmissionselement till systemet.

Ingenjörer bör därför välja lämpligt antal steg utifrån den erforderliga utväxlingen i stället för att helt enkelt välja den högsta tillgängliga reduktionsgraden.

För automationsutrustning och servorörelsesystem är den idealiska lösningen att uppnå erforderligt utgående varvtal och vridmoment samtidigt som en lämplig balans bibehålls mellan:

• Utväxling

• Transmissionseffektivitet

• Dynamisk respons

• Vridmomentkapacitet

• Systemstorlek

En korrekt vald planetväxellåda kan ge erforderlig reduktion utan att systemets prestanda försämras i onödan.

Varför är utgående vridmoment avgörande vid val av planetväxellåda？

En av planetväxellådans huvudfunktioner är att omvandla motorns rotation med högt varvtal till ett utgående varvtal med lägre varvtal och högre vridmoment.

Efter att den erforderliga utväxlingen har fastställts måste ingenjörer bekräfta det faktiska vridmoment som krävs vid växellådans utgående sida.

Flera vridmomentsförhållanden bör beaktas, bland annat:

• Märkningsvridmoment vid drift

• Faktiskt arbetsvridmoment

• Maximalt vridmoment under acceleration och retardation

• Momentant vridmoment eller stötmoment

Om en maskin ofta startar, stannar, ändrar rotationsriktning eller driver en last med hög tröghet, kanske det inte räcker att välja växellåda enbart utifrån den statiska belastningen.

För automationssystem med hög dynamik måste växellådan kunna hantera de dynamiska belastningar som uppstår under acceleration, retardation och upprepade riktningsändringar.

Varför är transmissionseffektivitet viktig？

Transmissionseffektivitet är ytterligare en viktig faktor vid jämförelse av precisionsplanetväxellådor.

Vid samma ingående effekt innebär högre transmissionseffektivitet att mindre energi går förlorad i transmissionssystemet.

För utrustning som arbetar kontinuerligt kan transmissionseffektiviteten påverka:

• Värmeutveckling

• Energiförbrukning

• Stabilitet vid kontinuerlig drift

• Systemets totala effektivitet

Valet av planetväxellåda bör därför inte enbart fokusera på utväxling och märkningsvridmoment. Ingenjörer bör även beakta transmissionseffektiviteten under applikationens faktiska driftsförhållanden.

Varför påverkar glapp positioneringsnoggrannheten？

För system för precisionsrörelsestyrning är glapp en viktig prestandaparameter.

När den utgående axeln ändrar riktning kan mekaniskt spel i transmissionen orsaka en skillnad mellan den ingående rörelsen och den faktiska utgående rörelsen.

För stort glapp kan påverka:

• Positioneringsnoggrannhet

• Repeterbarhet

• Konsistens vid framåt- och bakåtriktad rörelse

• Banëstyrning

• Rörelserespons

Detta är särskilt viktigt för CNC-maskiner, robotar, precisionsautomationsutrustning och servopositioneringssystem som ofta utför framåt- och bakåtriktade rörelser.

För applikationer som kräver exakt positionering och frekventa riktningsändringar kan en precisionsplanetväxellåda med lågt glapp bidra till att förbättra den övergripande rörelsekonsistensen.

Rotationsinerti och servosystemets dynamiska respons

Rotationsinerti är ytterligare en parameter som inte bör förbises vid val av planetväxellåda.

I ett servorörelsesystem kan förhållandet mellan motorinerti, växellådans egenskaper och lastinerti påverka systemets dynamiska prestanda.

Ett olämpligt inerti­förhållande kan påverka:

• Accelerationsprestanda

• Retardationsprestanda

• Responshastighet

• Reglerstabilitet

• Positioneringsprestanda

Av denna anledning bör en planetväxellåda inte väljas som en isolerad mekanisk komponent.

Servomotorn, planetväxellådan och den drivna lasten bör utvärderas som ett komplett rörelsesystem.

Hur matchar man en planetväxellåda med en servomotor？

Efter att växellådans krav har fastställts behöver ingenjörer även bekräfta kompatibiliteten med servomotorn.

Motorspecifikationer som bör beaktas omfattar:

• Märkningsvridmoment

• Maximalt vridmoment

• Märkningsvarvtal

• Maximalt varvtal

• Motorns axelmått

• Mått för monteringsfläns

• Installationsutrymme

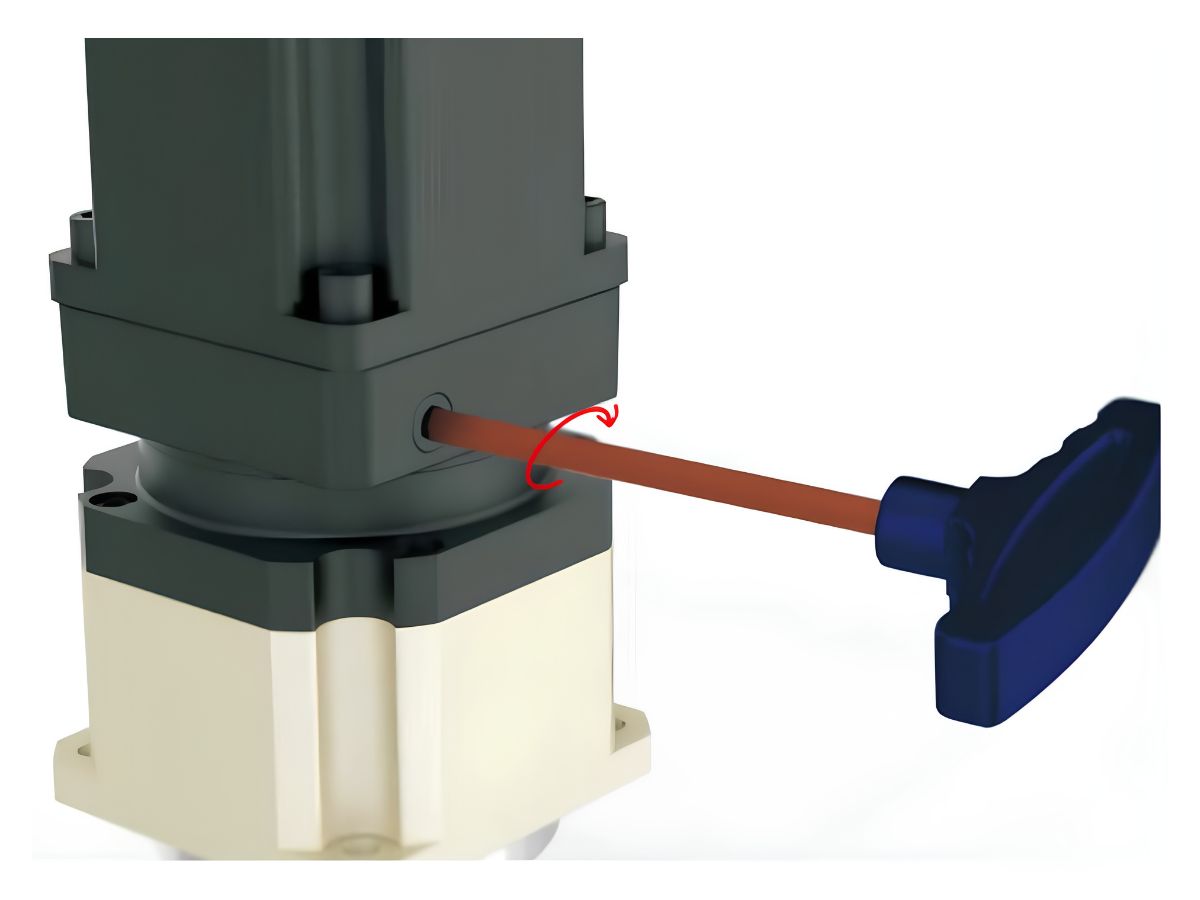

Växellådans ingående gränssnitt måste vara kompatibelt med den valda motorn.

Urvalsprocessen bör därför koppla växellådans specifikation till den faktiska servomotormodellen i stället för att välja växellådan separat.

Korrekt matchning mellan motor och växellåda bidrar till att skapa ett komplett och tillförlitligt servodrivsystem.

Varför är mekaniska mått och gränssnitt viktiga？

Även när vridmoment, utväxling och precision uppfyller applikationens krav kan en planetväxellåda inte installeras direkt om dess mekaniska gränssnitt inte passar utrustningen.

Ingenjörer bör därför bekräfta:

• Mått för ingående fläns

• Motorns axelmått

• Mått för utgående fläns

• Monteringshål

• Centrumhål

• Ytterdiameter

• Total längd

• Installationsriktning

CAD-ritningar och tekniska ritningar är särskilt viktiga i detta skede.

Innan en order läggs bör utrustningstillverkare kontrollera den slutliga växellådsmodellen och de mekaniska måtten mot den faktiska maskinkonstruktionen.

Detta kan bidra till att förhindra installationskonflikter och onödiga mekaniska ändringar under montering av utrustningen.

Hur påverkar driftsförhållandena valet av planetväxellåda？

Utöver mekaniska parametrar och transmissionsparametrar bör även arbetsmiljön beaktas.

Referensmaterialet anger följande driftsförhållanden:

Drifttemperatur: -10°C till +90°C

Kapslingsklass: IP54/IP65

Smörjning och monteringsförhållanden bör också utvärderas utifrån applikationen.

Innan en precisionsplanetväxellåda väljs bör ingenjörer bekräfta:

Om drifttemperaturen ligger inom det angivna intervallet

Om utrustningen utsätts för damm, fukt eller andra föroreningar

Om installationsriktningen är lämplig

Om smörjmetoden är lämplig för applikationen

Dessa faktorer kan direkt påverka växellådans tillförlitlighet och långsiktiga driftsprestanda.

Varför är buller viktigt i precisionsplanetväxellådor？

Buller är ytterligare en prestandafaktor som kan vara viktig för vissa applikationer.

Servosystem med högt varvtal, medicinsk utrustning, laboratorieutrustning och precisionsautomationsmaskiner kan ha strängare krav på driftsbuller och rörelsens mjukhet.

Växellådans bullernivå kan påverkas av faktorer som:

• Noggrannhet vid kugghjulstillverkning

• Monteringsnoggrannhet

• Lagerkondition

• Smörjning

• Ingående varvtal

Vid jämförelse av precisionsplanetväxellådor bör ingenjörer därför utvärdera bullerprestandan tillsammans med vridmoment, utväxling, precision och driftsvarvtal.

HONPINE:s lösningar med precisionsplanetväxellådor

För robotar, automationsutrustning, CNC-maskiner och servodrivna rörelsesystem kräver valet av rätt planetväxellåda en balans mellan utväxling, utgående vridmoment, effektivitet, glapp, tröghet, installationsmått och driftsförhållanden.

HONPINE tillhandahåller lösningar med precisionsplanetväxellådor för rörelsestyrning och industriella automationsapplikationer.

Urvalsprocessen kan struktureras kring följande steg:

Fastställ driftsförhållandena

↓

Fastställ ingående och utgående varvtal

↓

Beräkna erforderlig utväxling

↓

Bekräfta utgående vridmoment

↓

Utvärdera effektivitet och inertiemätning

↓

Bekräfta krav på glapp och positionering

↓

Matcha servomotorn

↓

Kontrollera mekaniska mått

↓

Bekräfta driftsmiljön

Detta systematiska tillvägagångssätt hjälper utrustningstillverkare att välja en planetväxellåda som är korrekt anpassad till det kompletta servorörelsesystemet.

Slutsats: Börja valet av planetväxellåda med det kompletta systemet

Att välja en precisionsplanetväxellåda handlar inte bara om att välja en utväxling eller ett märkningsvridmoment.

För precisionsautomationsutrustning och servorörelsesystem är det viktigt att utvärdera hela transmissionssystemet.

Från ingående och utgående varvtal till utväxling och utgående vridmoment, från glapp och positioneringsnoggrannhet till transmissionseffektivitet, rotationsinerti, buller, motorkompatibilitet och driftsförhållanden – varje parameter kan påverka den slutliga rörelseprestandan.

Den lämpligaste planetväxellådan är därför inte nödvändigtvis den med den högsta individuella specifikationen. Det är den som ger den bästa anpassningen till maskinens driftsförhållanden och servosystem.

Med erfarenhet av precisionsrörelsetransmission tillhandahåller HONPINE lösningar med planetväxellådor för robotteknik, industriell automation, CNC-utrustning och andra servodrivna applikationer och hjälper utrustningstillverkare att utveckla mer exakta, effektiva och tillförlitliga rörelsesystem.
