Hur uppnår en Harmonic Drive-aktuator hög vridmomenttäthet?

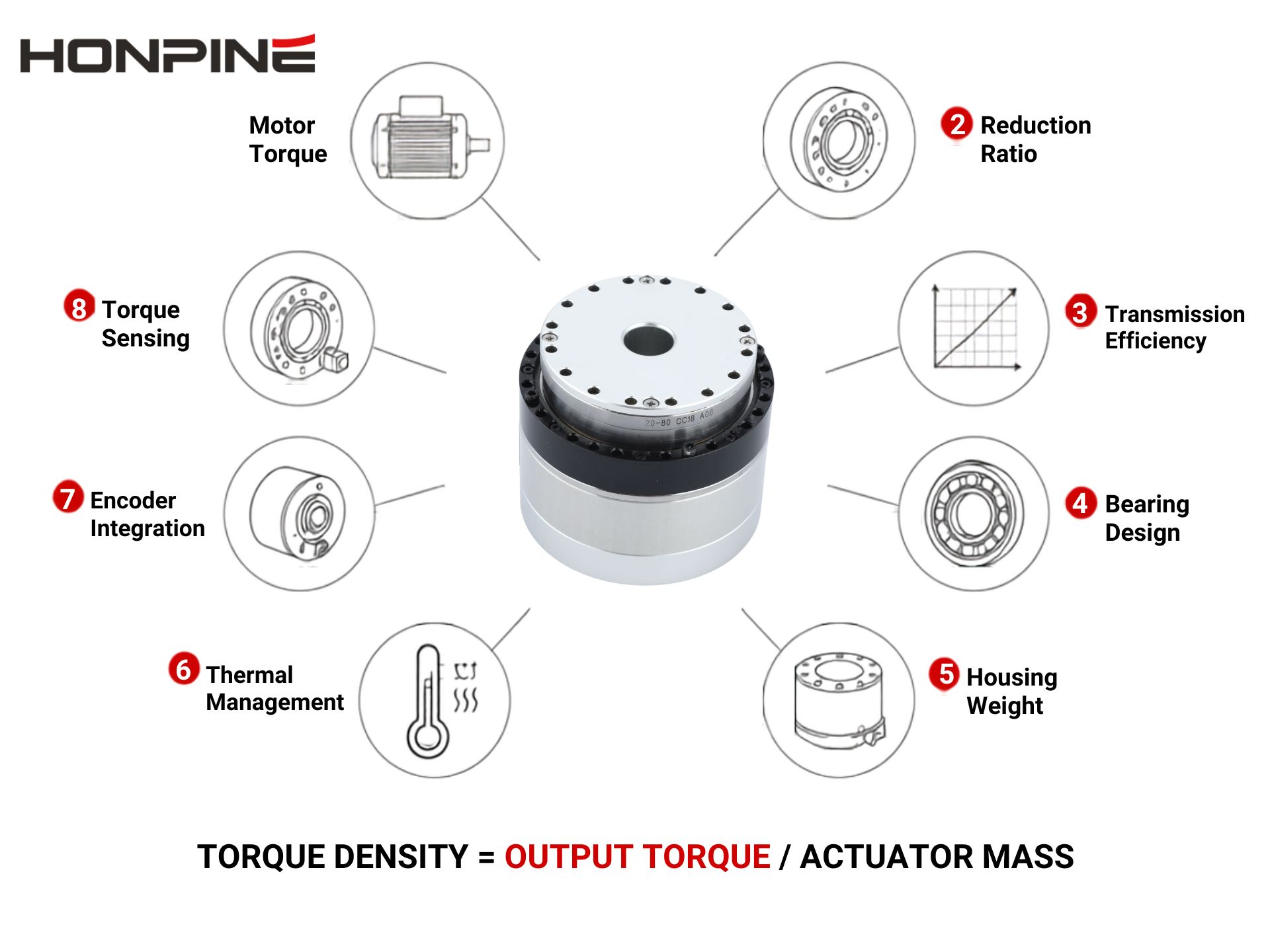

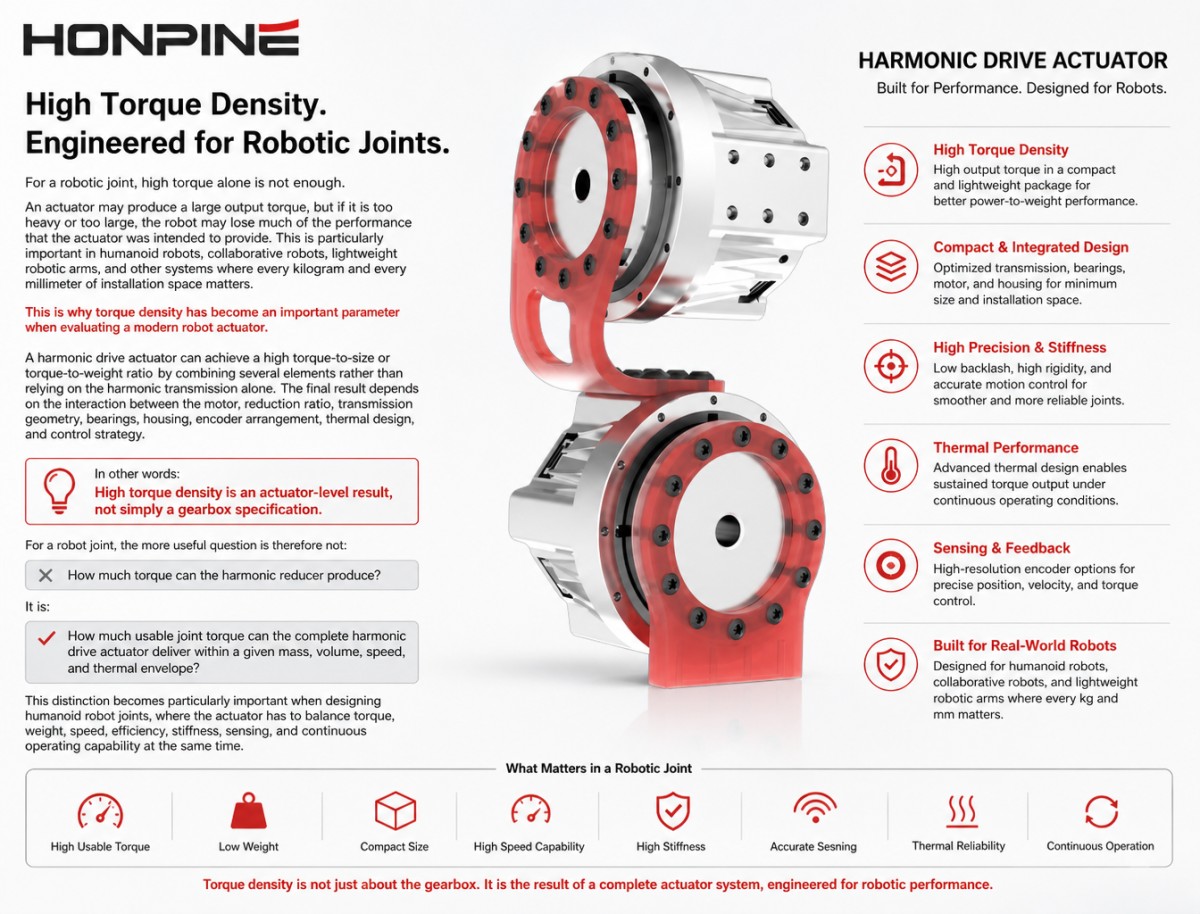

Introduktion

För en robotkoppling räcker inte ensamt högt vridmoment.

Ett ställdon kan producera ett stort utgående vridmoment, men om det är för tungt eller för stort kan roboten förlora mycket av den prestanda som ställdonet var avsett att ge. Detta är särskilt viktigt i humanoida robotar, kollaborativa robotar, lätta robotarmar och andra system där varje kilogram och varje millimeter installationsutrymme spelar roll.

Det är därför momenttäthet har blivit en viktig parameter vid utvärdering av ett modernt robotställdon.

Ett harmoniskt drivställdon kan uppnå ett högt vridmoment-till-storlek- eller vridmoment-till-vikt-förhållande genom att kombinera flera element snarare än att enbart förlita sig på den harmoniska transmissionen. Slutresultatet beror på samspelet mellan motor, utväxlingsförhållande, transmissionsgeometri, lager, hus, pulsgivaranordning, termisk design och styrstrategi.

Med andra ord:

Hög momenttäthet är ett resultat på ställdonnivå, inte bara en växellådas specifikation.

För en robotled är den mer användbara frågan därför inte:

Hur mycket vridmoment kan den harmoniska reduceraren producera?

Det är:

Hur mycket användbart ledmoment kan det kompletta harmoniska drivställdonet leverera inom en given massa, volym, hastighet och termisk hölje?

Denna distinktion blir särskilt viktig vid design av humanoida robotleder, där ställdonet måste balansera vridmoment, vikt, hastighet, effektivitet, styvhet, avkänning och kontinuerlig driftskapacitet samtidigt.

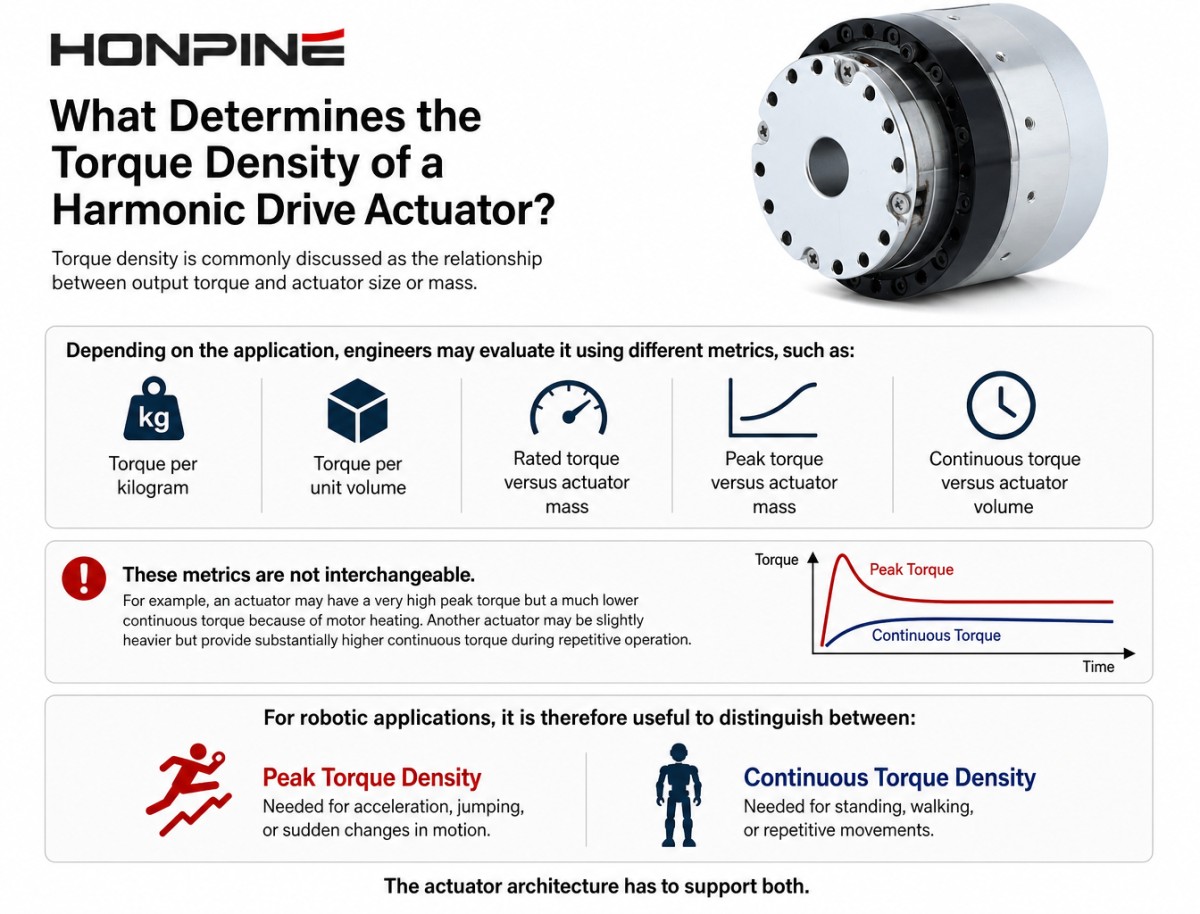

Vad bestämmer momenttätheten hos en harmonisk drivaktuator?

Momenttäthet diskuteras vanligtvis som förhållandet mellan utgångsmoment och ställdonets storlek eller massa.

Beroende på applikationen kan ingenjörer utvärdera det med hjälp av olika mätvärden, såsom:

• Vridmoment per kilogram

• Vridmoment per volymenhet

• Nominellt vridmoment kontra ställdonets massa

• Toppmoment kontra ställdonets massa

• Kontinuerligt vridmoment kontra ställdonsvolym

• Dessa mätvärden är inte utbytbara.

Till exempel kan ett ställdon ha ett mycket högt toppmoment men ett mycket lägre kontinuerligt vridmoment på grund av motoruppvärmning. Ett annat ställdon kan vara något tyngre men ge betydligt högre kontinuerligt vridmoment under upprepad drift.

För robotapplikationer är det därför användbart att skilja mellan:

Toppmomentdensitet och kontinuerlig momentdensitet

En humanoid robot kan behöva högt toppmoment vid acceleration, hopp eller plötsliga rörelseförändringar, medan samma led också behöver tillräckligt kontinuerligt vridmoment för att stå, gå eller upprepade rörelser.

Ställdonets arkitektur måste stödja båda.

Motorn ställer in startpunkten för momenttätheten

Harmonisk reducerare genererar inte vridmoment av sig själv.

Motorn ger det initiala vridmomentet, medan transmissionen omvandlar motorhastighet och vridmoment till den erforderliga ledeffekten.

Ett förenklat förhållande är:

Motormoment → Reduktion → Ledutgående vridmoment

För en idealisk växellåda:

Utgående vridmoment ≈ Motormoment × Reduktionsförhållande

I ett verkligt ställdon måste även transmissionsförluster beaktas.

Det betyder att valet av en motor med hög momenttäthet är det första steget mot att uppnå ett ställdon med hög momenttäthet.

Att bara installera en större motor är dock inte alltid den bästa lösningen.

En större motor kan öka:

• Ställdonets massa

• Husstorlek

• Termisk belastning

• Rotorns tröghet

• Energiförbrukning

Istället behöver ställdonskonstruktörer hitta en lämplig driftspunkt där motorn kan leverera det erforderliga vridmomentet utan att ta upp för mycket utrymme eller lägga till onödig vikt.

Detta är en anledning till att integrerad ställdonsdesign är viktig.

Motorn och den harmoniska transmissionen bör betraktas som ett system snarare än som helt oberoende komponenter.

Högt reduktionsförhållande hjälper till att mångfaldiga utgångsmomentet

En av de viktigaste bidragsgivarna till harmonisk ställdonsmomentdensitet är reduktionsförhållandet.

Ett högt utväxlingsförhållande gör att en relativt liten högvarvig motor kan producera ett mycket större utgående vridmoment.

Tänk dig till exempel en förenklad överföring:

Motor → Harmonisk reduktion → Ledutgång

Om motorn producerar ett visst ingående vridmoment kan reduktionsmekanismen multiplicera det tillgängliga utgångsmomentet i enlighet med dess reduktionsförhållande och transmissionseffektivitet.

Detta gör att motorn kan arbeta i ett hastighetsområde där den kan leverera kraft effektivt medan växellådan omvandlar den hastigheten till den lägre hastigheten och högre vridmomentutgång som krävs av robotleden.

En högre reduktionsgrad är dock inte automatiskt bättre.

Att öka reduktionsförhållandet kan påverka:

Utgångshastighet

• Effektivitet

• Bakåtkörbarhet

• Dynamisk respons

• Motorns arbetspunkt

• Termisk prestanda

Därför bör reduktionsförhållandet väljas i enlighet med ledens faktiska vridmoment- och hastighetskrav.

Varför hög reduktionsgrad inte automatiskt betyder hög momentdensitet?

Detta är en viktig punkt som ofta förbises.

Antag att två ställdon använder olika reduktionsförhållanden.

Ställdonet med högre utväxling kan producera mer utgående vridmoment från samma motormoment.

Men om det krävs att man uppnår det förhållandet:

• Ytterligare transmissionssteg

• Större komponenter

• Tyngre lager

• Ett större boende

• Mer kylkapacitet

Det övergripande ställdonet kanske inte har bättre momenttäthet.

Det relevanta måttet är hela ställdonets prestanda, inte enbart reduktionsförhållandet.

Det är därför ett bra harmoniskt drivdon behöver balansera:

Motormoment + Utväxlingsförhållande + Verkningsgrad + Massa + Volym

snarare än att maximera någon enskild parameter.

Harmonisk transmissionsgeometri bidrar till kompakt momentkapacitet

Den mekaniska arkitekturen hos en harmonisk transmission är ytterligare en anledning till att den kan uppnå betydande vridmomentkapacitet i ett relativt kompakt paket.

Till skillnad från ett konventionellt cylindriska kugghjulsarrangemang där vridmomentet överförs genom ett relativt enkelt kugghjulspar, använder harmonisk transmission flera kuggingrepp mellan flexspline och cirkulära spline.

Detta gör att den överförda lasten kan fördelas över flera ingreppspunkter.

Resultatet är en transmissionsarkitektur som kan leverera betydande vridmoment inom en kompakt diameter.

För en robotled är detta viktigt eftersom ställdonet ofta måste passa inuti ett begränsat mekaniskt hölje.

Det tillgängliga utrymmet kan redan vara upptaget av:

• Strukturella komponenter

• Lager

• Ledningar

• Sensorer

• Motorkomponenter

• Kylvägar

En transmission som kan ge det erforderliga vridmomentet utan att avsevärt öka leddiametern kan därför bidra direkt till momenttätheten på ställdonnivå.

Utgående lager är en del av moment-densitetsekvationen

Ett vanligt misstag när man jämför robotställdon är att bara fokusera på motorn och reduceraren.

Utgångslagret kan också ha en betydande inverkan på den slutliga ställdonets storlek och massa.

En robotled överför inte bara rotationsmoment.

Det kan också uppleva:

• Radiella belastningar

• Axiella belastningar

• Välvändande ögonblick

• Externa krafter

• Dynamiska effekter

Ställdonet behöver därför ett lämpligt utgående lagerarrangemang.

Om lagret är överdimensionerat blir ställdonet tyngre.

Om den är för liten kan ställdonet inte ge tillräcklig mekanisk hållbarhet eller styvhet.

Ett välkonstruerat harmoniskt drivaktuator integrerar transmissionen och lagerstrukturen så att leden kan bära de förväntade externa belastningarna utan att i onödan öka den totala konstruktionen.

Detta är särskilt viktigt för leder i humanoida robotar.

Till exempel kan en knä- eller fotledsställdon uppleva betydande externa moment som inte representeras enbart av motormomentet.

Husdesign kan öka eller minska momenttätheten

Ställdonshuset är en annan del av vridmoment-densitetsekvationen.

Ett boende måste tillhandahålla:

• Strukturell styvhet

• Lagerstöd

• Växeljustering

• Värmeavledning

• Skydd för interna komponenter

Men för mycket höljesmaterial ökar vikten.

Utmaningen är därför att uppnå tillräcklig styvhet med minimal onödig massa.

Detta är särskilt relevant för humanoida robotar.

Ett tungt ställdon installerat nära höften eller knät ökar inte bara robotens totala massa. Det kan också öka belastningen som nedströms leder behöver förflyttas.

Detta skapar en kaskadeffekt:

Tyngre ställdon → Högre ledbelastning → Högre erforderligt vridmoment → Större ställdon → Högre totalmassa

Att bryta denna cykel är en av anledningarna till att lätta ställdon med hög vridmomentdensitet är viktiga för humanoidrobotik.

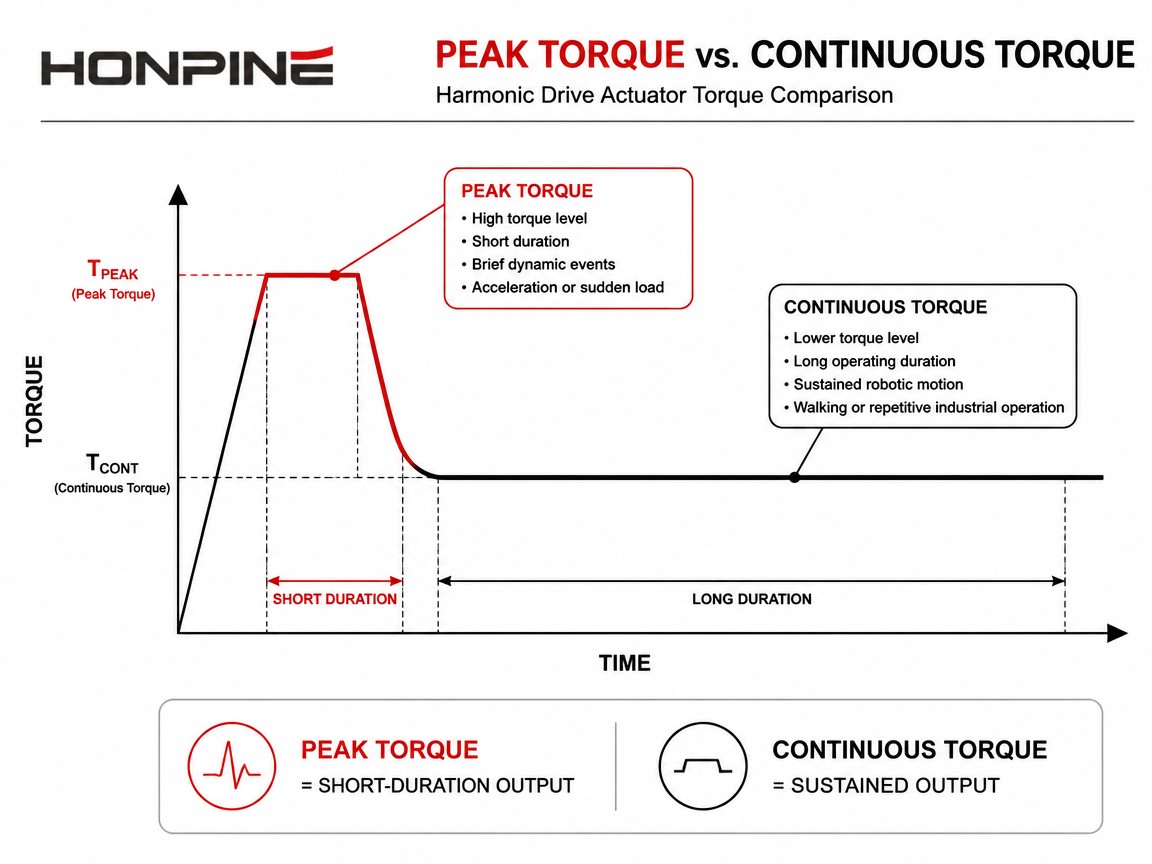

Momentdensiteten beror på kontinuerligt vridmoment, inte bara toppmoment

När man jämför harmoniska drivställdon kan toppmomentet se imponerande ut på ett specifikationsblad.

Maximalt vridmoment är dock vanligtvis förknippat med kortvarig drift.

För många robotar är kontinuerligt vridmoment lika viktigt.

Tänk dig en humanoid robot som står upprätt.

Benlederna kan behöva producera vridmoment kontinuerligt snarare än bara i några sekunder.

På liknande sätt kan en robotarm som utför repetitiv montering vara i drift i timmar.

I dessa situationer ligger det användbara måttet närmare:

Kontinuerligt utgångsmoment / ställdonsmassa

snarare än:

Topputgångsmoment / Ställdonets massa

Ett välkonstruerat ställdon behöver därför hantera:

• Motorns kopparförluster

• Järnförluster

• Lagerförluster

• Transmissionsförluster

• Värmeöverföring

• Omgivningstemperatur

• Driftscykel

Högt toppmoment är användbart, men hög kontinuerlig momentdensitet är ofta mer relevant för verkliga robotprestanda.

Termisk hantering sätter en praktisk gräns för momentdensitet

Vridmoment genererar värme.

Detta skapar ett viktigt samband mellan momenttäthet och termisk design.

När ställdonets storlek minskar kan också den tillgängliga ytan för värmeavledning minska.

Samtidigt kan ett kompakt ställdon ha mindre internt utrymme för:

• Kylflänsar

• Kylkanaler

• Fläktar

• Termiska gränssnitt

Ställdonet måste därför hantera värme inom ett mindre fysiskt hölje.

Av denna anledning är det inte realistiskt att öka momenttätheten i all oändlighet.

Ställdonskonstruktören måste hitta en balans mellan:

Vridmoment → Ström → Värme → Temperatur → Kontinuerlig driftskapacitet

Ett ställdon som uppnår extremt högt vridmoment i några sekunder men överhettas under normal drift kanske inte är lämpligt för en produktionsrobot.

Det är därför termisk prestanda bör utvärderas tillsammans med vridmomentspecifikationer.

Effektivitet påverkar direkt användbar momentdensitet

Harmonisk driveffektivitet är en annan faktor som påverkar ställdonets prestanda.

Inte all mekanisk ineffekt blir användbar utgångseffekt.

En del energi går förlorad genom:

• Kugghjulsdeformation

• Friktion

• Lagerförluster

• Smörjning

• Tätning

• Andra mekaniska effekter

• Dessa förluster blir till värme.

Förhållandet kan förenklas som:

Ingångseffekt → Användbar utgångseffekt + Förluster

Högre transmissionsförluster innebär att mer värme måste avlägsnas från ställdonet.

Detta kan minska mängden vridmoment som ställdonet kontinuerligt kan leverera.

Därför är det användbart att undersöka följande när man jämför två harmoniska drivställdon med liknande toppmoment:

• Nominellt vridmoment

• Kontinuerligt vridmoment

• Effektivitet

• Ingångshastighet

• Driftscykel

• Termisk klassificering

• snarare än att enbart förlita sig på maximalt vridmoment.

Varför är ställdonets vikt viktigare än reducerarens vikt?

För en stationär industrimaskin kan det ha liten effekt på systemets prestanda att lägga till några hundra gram.

För en humanoid robot är situationen annorlunda.

Varje ställdon bidrar till robotens totala rörliga massa.

Om ett ställdon till exempel installeras på överbenet blir dess massa en del av den last som andra leder behöver förflytta.

Detta innebär att ställdonets massa kan påverka:

• Acceleration

• Energiförbrukning

• Gångeffektivitet

• Dynamisk balans

• Nyttolast

• Krav på vridmoment för skarv

Därför kan ett lätt ställdon med något lägre absolut vridmoment ibland vara mer användbart än ett tyngre ställdon med ett högre toppmomentvärde.

Det är därför vridmoment-vikt-förhållandet blir allt viktigare vid design av humanoida robotaktuatorer.

Motorstorlek och reduktionsförhållande måste matchas

Ett harmoniskt drivställdon kan inte optimeras genom att välja reducerare oberoende av motorn.

Motorn och växellådan måste fungera som ett matchat par.

Till exempel kan en designer ha två möjliga tillvägagångssätt:

Alternativ A

Stor motor + lägre utväxling

Alternativ B

Mindre motor + högre utväxling

Båda metoderna kan producera liknande utgångsmoment.

De kan dock ha väldigt olika:

• Massa

• Volym

• Effektivitet

• Hastighet

• Termiskt beteende

• Dynamisk respons

• Kosta

Den bättre lösningen beror på målleden.

För en kompakt humanoid handled kan det vara avgörande att minimera massa och diameter.

För en högbelastad industriell koppling kan kontinuerligt vridmoment och styvhet vara viktigare.

Det är därför optimering av ställdon bör börja med ledens faktiska driftsprofil snarare än att börja med en fördefinierad växellåda.

Maximalt vridmoment, nominellt vridmoment och kontinuerligt vridmoment bör utvärderas separat.

Vid utvärdering av ett harmoniskt drivställdon bör tre momentvärden inte behandlas som utbytbara.

Toppmoment

Toppmomentet representerar det maximala vridmomentet som ställdonet kan leverera under specificerade förhållanden under en begränsad tid.

Det är viktigt för:

Acceleration

Kortsiktig dynamisk rörelse

Stötrespons

Snabba riktningsförändringar

Nominellt eller kontinuerligt vridmoment

Nominellt vridmoment representerar det vridmoment som ställdonet kan leverera under definierade driftsförhållanden för kontinuerlig drift.

Detta är mer relevant för:

• Gående

• Repetitiv rörelse

• Kontinuerlig industriell drift

• Hållbar belastning

Överbelastningskapacitet

Vissa applikationer kräver även kortvarig överbelastningskapacitet.

Detta kan vara viktigt när en robot upplever:

• Plötslig acceleration

• Extern påverkan

• Nödbromsning

• Oväntade belastningsförändringar

Förhållandet mellan dessa värden ger en mycket tydligare bild av ställdonets faktiska kapacitet än ett enda momentvärde.

Varför är momenttäthet särskilt viktigt för leder hos humanoida robotar?

Humanoida robotar ställer ovanligt strikta begränsningar för ställdonsdesign.

En humanoidled måste ofta passa inuti en kroppsstruktur utformad kring ungefärliga mänskliga dimensioner.

Samtidigt måste den ge tillräckligt med vridmoment för att flytta robotens massa.

Detta skapar konkurrerande krav:

Liten storlek

↓

Låg vikt

↓

Högt vridmoment

↓

Hög hastighet

↓

Hög effektivitet

↓

Termisk stabilitet

Ställdonet måste balansera dem alla.

Detta är särskilt utmanande inom:

• Höftleder

• Knälederna

• Fotleder

• Axelleder

• Armbågsleder

Det bästa ställdonet för varje led kan därför vara olika.

En benled med högt vridmoment kan prioritera kontinuerligt vridmoment och termisk prestanda, medan ett handledsaktuator kan prioritera låg massa, kompakta dimensioner och låg tröghet.

Momentdensitet är inte detsamma som effektdensitet

Dessa två termer förväxlas ibland.

Momentdensiteten beskriver hur mycket vridmoment ett ställdon kan ge i förhållande till sin massa eller volym.

Effekttätheten tar också hänsyn till rotationshastighet.

Ett förenklat förhållande är:

Effekt = Vridmoment × Vinkelhastighet

Det här innebär att ett ställdon med extremt högt vridmoment men relativt låg hastighet kanske inte har samma effekttäthet som ett snabbare ställdon.

För dynamiska robotar kan båda mätvärdena ha betydelse.

Till exempel:

Ett knäställdon kan kräva högt vridmoment vid måttlig hastighet.

Ett handledsställdon kan kräva lägre vridmoment men hög hastighet.

En mobil robothjulsdrift kan kräva kontinuerligt vridmoment och relativt hög rotationshastighet.

Därför bör valet av ställdon beakta hela moment-hastighets-driftsområdet snarare än en enda moment-densitetssiffra.

Hur påverkar pulsgivareintegration ställdonsarkitekturen?

Sensorer skapar inte direkt vridmoment, men de påverkar hur effektivt ställdonet kan använda sitt tillgängliga vridmoment.

Ett harmoniskt drivställdon kan innefatta:

• Motorsidig kodare

• Utgångskodare

• Dubbla kodare

• Momentsensor

• Temperaturavkänning

En motorsidig kodare kan ge återkoppling för motorstyrning.

En utgångskodare kan mäta den faktiska ledens utgångsposition efter reduktionsmekanismen.

För applikationer som kräver mycket noggrann ledstyrning kan mätning av utgående axel ge information som inte kan erhållas från enbart motorpulsgivaren.

Detta är särskilt relevant när ställdonet behöver kompensera för:

• Överföringsfel

• Elastisk deformation

• Externa belastningar

• Positionsavvikelser

Därför bör sensorintegration betraktas som en del av den kompletta ställdonsarkitekturen.

Förbättrar en momentsensor den effektiva prestandan hos ett ställdon med hög momentdensitet?

En momentsensor ökar inte ställdonets mekaniska vridmomentkapacitet.

Dess värde är annorlunda.

Den ger styrenheten information om vridmomentet som överförs genom leden.

Detta kan stödja:

• Momentkontroll

• Kraftkontroll

• Kollisionsdetektering

• Kontroll av efterlevnad

• Kontaktdetektering

För humanoida robotar kan denna information vara särskilt användbar under:

• Gående

• Objektmanipulation

• Fysisk interaktion

• Balanskontroll

• Kontaktrika uppgifter

Att lägga till en momentsensor lägger dock också till:

• Massa

• Volym

• Kosta

• Krav på mekanisk integration

Därför blir sensorval ytterligare en del av problemet med optimering av moment-densitet.

Målet är inte bara att integrera så många sensorer som möjligt.

Målet är att uppnå den erforderliga avkänningsförmågan utan att i onödan öka ställdonets massa och volym.

Momentdensiteten för harmoniska drivaktuatorer är en optimering på systemnivå

De föregående faktorerna visar varför momenttätheten inte enbart kan tillskrivas den harmoniska reduceraren.

Ett komplett ställdon innehåller flera element:

• Motor

• Harmonisk transmission

• Lager

• Hus

• Kodare

• Förare

• Sensorer

• Termisk struktur

Den slutliga vridmomentdensiteten bestäms av det kompletta paketet.

Till exempel kan ett ställdon använda en mycket högpresterande harmonisk reducerare men fortfarande ha dålig vridmoment-till-vikt-prestanda om:

• Motorn är överdimensionerad

• Huset är onödigt tungt

• Lageranordningen är ineffektiv

• Kylsystemet tillför överdriven massa

• Föraren är fysiskt separerad från ställdonet

• Sensorarkitekturen är dåligt integrerad

Det är därför integrerad ställdonsdesign kan ge en fördel jämfört med att bara montera enskilda komponenter.

Hur integrerad design kan förbättra vridmoment-viktförhållandet?

Integration gör det möjligt för konstruktörer att optimera komponenter runt ett gemensamt mekaniskt hölje.

Istället för att designa:

Motor → Separat växellåda → Separat pulsgivare → Separat hölje → Separat drivenhet

systemet kan utformas så här:

Integrerad motor + harmonisk reducerare + pulsgivare + elektronik + ledutgång

Detta kan minska dubbletter:

• Höljen

• Monteringsstrukturer

• Kontakter

• Axlar

• Kopplingar

• Mekaniska gränssnitt

Resultatet kan bli ett mer kompakt ställdon med en lägre total systemmassa.

För robotapplikationer är den viktiga jämförelsen därför inte:

Vilken reducerare är lättare?

men:

Vilket komplett ställdon levererar den erforderliga ledprestanda med den lägsta praktiska massan och volymen?

Varför är mekanisk integration viktig i robotfogar med högt vridmoment?

Högt vridmoment skapar mekaniska belastningar i hela ställdonet.

Motorn, reduceraren, lagren, huset, axeln och monteringsstrukturen måste alla hantera dessa belastningar.

Om ställdonet är konstruerat som en samling av orelaterade komponenter kan de mekaniska gränssnitten bli onödigt stora.

En integrerad arkitektur gör det möjligt för designern att optimera:

• Lagerplacering

• Ladda sökvägar

• Husets tjocklek

• Axelgeometri

• Motorposition

• Kodarens position

• Värmebanor

Detta kan förbättra förhållandet mellan strukturell massa och användbart utgående vridmoment.

För en robotled är detta viktigt eftersom ställdonet inte bara är en transmissionskomponent.

Det är en del av robotens strukturella system.

Vad begränsar momenttätheten hos en harmonisk drivaktuator?

Det finns flera praktiska begränsningar.

Motorns termiska gränser

Motorn kan inte kontinuerligt producera obegränsat vridmoment eftersom ström skapar värme.

Gränser för överföringsbelastning

Den harmoniska transmissionen har definierade vridmoment- och livslängdsgränser.

Bärkraft

Utgående lagret måste hantera både momentrelaterade belastningar och externa ledkrafter.

Husets styvhet

Höljet måste förbli tillräckligt styvt under belastning.

Termisk dissipation

Värme som genereras inuti ställdonet måste överföras till den omgivande strukturen.

Hastighetskrav

Högt vridmoment vid hög hastighet skapar betydligt större effekt- och värmebehov.

Viktbegränsningar

Att lägga till strukturmaterial kan öka lastkapaciteten, men överdriven massa minskar momenttätheten på ställdonnivå.

Dessa begränsningar interagerar med varandra.

Att förbättra en parameter kan påverka en annan negativt.

Det är därför ställdonsdesign i grunden är ett optimeringsproblem.

Hur man jämför momenttätheten hos två harmoniska drivställdon?

När du jämför två ställdon, undvik att bara jämföra deras maximala vridmoment.

En bättre jämförelse bör innehålla:

1. Kontinuerligt utgångsmoment

Hur mycket vridmoment kan ställdonet leverera under kontinuerlig drift?

2. Maximalt utgångsmoment

Hur mycket vridmoment kan den ge under korta dynamiska händelser?

3. Aktuatorns massa

Inkluderar vridmomentvärdet hela ställdonet?

4. Övergripande mått

Vad är diametern, längden och installationsvolymen?

5. Utgångshastighet

Kan ställdonet ge det erforderliga vridmomentet vid önskad hastighet?

6. Effektivitet

Hur mycket ingångseffekt omvandlas till användbar mekanisk uteffekt?

7. Termisk klassificering

Kan ställdonet bibehålla sitt nominella vridmoment utan att överskrida den tillåtna temperaturen?

8. Konfiguration av pulsgivare

Mäts återkopplingen vid motorn, utgående axel eller båda?

9. Extern lastkapacitet

Kan utgångslagret hantera de erforderliga radiella, axiella och momentbelastningarna?

10. Driftcykel

Är ställdonet avsett för intermittent eller kontinuerlig drift?

Denna metod ger en mycket mer meningsfull jämförelse än att bara välja ställdonet med det största vridmomentet.

Hur man förbättrar momenttätheten i en harmonisk drivaktuator?

Om ett ställdon behöver högre momenttäthet kan ingenjörer titta på flera områden samtidigt.

Optimera motorns driftpunkt

Välj en motor som ger det erforderliga vridmomentet utan för stor massa eller termisk belastning.

Optimera reduktionsförhållandet

Välj ett utväxlingsförhållande som balanserar momentmultiplikation, hastighet, effektivitet och dynamisk respons.

Minska strukturell massa

Använd ett lämpligt utformat hölje och lastväg snarare än att bara öka materialtjockleken.

Optimera lagerarrangemanget

Välj lagerdimensioner enligt faktiska radiella, axiella och momentbelastningar.

Förbättra värmeavledningen

Bättre termiska vägar kan göra det möjligt för ställdonet att bibehålla högre kontinuerligt vridmoment utan alltför hög temperaturökning.

Integrera elektronik

Där det är lämpligt kan integrerad drivelektronik minska extern hårdvara och kablage.

Optimera sensorintegrationen

Använd den feedbackarkitektur som krävs av applikationen utan att lägga till onödiga komponenter.

De bästa resultaten kommer vanligtvis från att optimera flera parametrar tillsammans snarare än att maximera en komponents prestanda.

Momentdensitet för harmonisk drivning för olika robotapplikationer

Den erforderliga vridmomentdensiteten är starkt beroende av applikationen.

Humanoida robotben

Benställdon kräver vanligtvis:

• Högt kontinuerligt vridmoment

• Högt toppmoment

• Låg massa

• Hög dynamisk respons

• Termisk stabilitet

Förhållandet mellan vridmoment och vikt blir särskilt viktigt eftersom ställdonets massa direkt påverkar robotens totala energibehov.

Humanoida robotarmar

Armleder kräver generellt olika balans mellan:

• Vridmoment

• Hastighet

• Vikt

• Rörelseomfång

• Precision

Robothandleder

Handledsställdon lägger ofta större vikt vid:

• Kompakt storlek

• Låg tröghet

• Låg vikt

• Hög positioneringsnoggrannhet

Samarbetande robotleder

Cobotar kan kräva:

• Kompakt förpackning

• Lågt motspel

• Jämn rörelse

• Momentavkänning

• Kontrollerad interaktion med externa belastningar

Industrirobotfogar

Industrirobotar kan prioritera:

• Nominellt vridmoment

• Repeterbarhet

• Stelhet

• Livslängd

• Kontinuerlig drift

Detta visar varför det inte finns något enda mål för vridmomentdensitet som gäller för varje robot.

Varför kontinuerlig momenttäthet kan vara viktigare än maximal momenttäthet?

För produktionsrobotar är den mest imponerande specifikationen inte alltid den mest användbara.

Ett högt toppmomentvärde kan vara värdefullt för dynamisk rörelse, men ställdonet måste också fungera tillförlitligt under större delen av sin arbetscykel.

Till exempel kan en humanoid robot spendera avsevärd tid:

• Stående

• Gående

• Att upprätthålla balansen

• Hålla ett föremål

Dessa aktiviteter kräver ihållande ställdonsutgång.

På samma sätt kan en industrirobot upprepa samma rörelse tusentals gånger.

För dessa tillämpningar kan kontinuerlig momenttäthet vara ett mer användbart tekniskt mått än maximal momenttäthet.

Ett praktiskt sätt att utvärdera ställdon med hög vridmomentdensitet

Innan du väljer ett harmoniskt drivställdon, definiera den faktiska ledens driftsprofil.

Som minimum, bestäm:

• Erforderligt kontinuerligt vridmoment

• Erforderligt maximalt vridmoment

• Erforderlig hastighet

• Acceleration

• Driftscykel

• Extern belastning

• Installationsutrymme

• Maximal ställdonsmassa

• Omgivningstemperatur

• Kylförhållanden

• Nödvändig positionsnoggrannhet

• Nödvändig momentavkänning

• Kommunikationsgränssnitt

Jämför sedan hela ställdonet med dessa krav.

Detta förhindrar ett vanligt misstag:

Att välja ett ställdon baserat på en enda huvudspecifikation.

Ett 100 Nm-ställdon är inte nödvändigtvis bättre än ett 80 Nm-ställdon om 100 Nm-modellen är betydligt tyngre, större, mindre effektiv eller oförmögen att upprätthålla det erforderliga vridmomentet under den faktiska arbetscykeln.

Framtiden för harmoniska aktuatorer med hög vridmomentdensitet

I takt med att robotar blir mer kompakta och dynamiska går utvecklingen av ställdon bortom att bara öka det maximala vridmomentet.

Framtida ställdonsdesigner kommer sannolikt att fokusera på den kombinerade optimeringen av:

• Momentdensitet

• Effekttäthet

• Effektivitet

• Termisk prestanda

• Avkänning

• Kontrollintegration

• Vikt

• Mekanisk styvhet

Detta är särskilt relevant för humanoida robotar.

Ett högpresterande humanoid ställdon kan behöva kombinera en precisionsharmonisk överföring med:

• Högupplösta kodare

• Integrerad motorstyrning

• Momentavkänning

• Kompakta lager

• Lättviktshölje

• Effektiva termiska vägar

• Höghastighetskommunikation

Resultatet är inte längre bara en motor med växellåda.

Det blir ett komplett robotiskt ledställdon utformat kring robotens mekaniska krav och styrkrav.

Hur HONPINE närmar sig design av harmoniska ställdon med hög vridmomentdensitet?

För robotapplikationer utvecklar HONPINE integrerade harmoniska ställdon- och robotkopplingslösningar som kombinerar precisionsöverföring med motor-, sensor- och styrteknik.

Beroende på ställdonsarkitekturen kan det integrerade systemet innefatta:

• Harmonisk transmission

• Servomotor

• Högupplöst kodare

• Positionsåterkoppling på utgångssidan

• Integrerad drivrutin

• Momentavkänning

• Industriella kommunikationsgränssnitt

Målet är inte bara att maximera vridmomentet för en komponent.

Istället behöver ställdonet tillhandahålla en lämplig balans mellan:

Utgående vridmoment + vikt + storlek + hastighet + precision + termisk prestanda

Denna metod är särskilt relevant för humanoida robotleder, kollaborativa robotar, robotarmar och andra tillämpningar där ställdonsmassa och installationsutrymme direkt påverkar systemets prestanda.

För applikationer som kräver kraftåterkoppling kan en integrerad momentavkännande arkitektur ytterligare stödja momentkontroll, följsam rörelse och interaktion med externa belastningar.

Vanliga frågor om harmonisk drivaktuators momentdensitet

Vad gör att ett harmoniskt drivställdon uppnår hög momentdensitet?

Hög momenttäthet kommer från den kombinerade designen av motor, harmonisk transmission, utväxlingsförhållande, lager, hus, termiskt system och styrarkitektur. Den harmoniska transmissionen ger hög momentmultiplikation i ett kompakt paket, men momenttätheten på ställdonnivå beror på det totala systemet.

Ökar ett högre harmoniskt reduktionsförhållande alltid momenttätheten?

Nej. Ett högre utväxlingsförhållande kan öka utgångsmomentet från en given motor, men det kan också påverka utgångshastighet, effektivitet, bakåtkörning och termisk prestanda. Hela ställdonet måste utvärderas snarare än att fokusera enbart på utväxlingsförhållandet.

Är momenttätheten viktigare än toppmomentet?

För många robotapplikationer, ja. Ett högt maximalt vridmoment betyder inte nödvändigtvis att ett ställdon kan leverera högt vridmoment kontinuerligt. Moment-till-vikt-förhållande, kontinuerligt vridmoment, arbetscykel och termisk prestanda bör alla beaktas.

Varför är vridmomentdensitet viktig för humanoida robotar?

Humanoida robotar har strikta vikt- och utrymmesbegränsningar. Ett lättviktigt ställdon med högt användbart vridmoment kan minska robotens totala massa och bidra till att förbättra acceleration, energieffektivitet, balans och dynamisk prestanda.

Hur påverkar ställdonets vikt en humanoid robots prestanda?

Ställdonets massa blir en del av robotens rörliga last. Tyngre ställdon kan öka det vridmoment som krävs från andra leder, särskilt i benmekanismer. Att minska ställdonets massa samtidigt som tillräckligt vridmoment bibehålls kan därför förbättra systemets totala effektivitet.

Kan ett harmoniskt ställdon ge både högt vridmoment och hög hastighet?

Det beror på ställdonets konstruktion och driftsförhållanden. Höga utväxlingsförhållanden ökar utgångsmomentet men minskar utgångshastigheten. Motorn, utväxlingsförhållandet, den termiska konstruktionen och transmissionseffektiviteten måste anpassas till det erforderliga moment-hastighetsdriftsområdet.

Vad är viktigast: maximalt vridmoment eller kontinuerligt vridmoment?

Det beror på tillämpningen. Toppmoment är viktigt för acceleration och korta dynamiska händelser, medan kontinuerligt vridmoment är avgörande för ihållande belastningar och repetitiv drift. För produktionsrobotar bör båda utvärderas.

Minskar tillägg av momentsensor momentdensiteten?

En momentsensor kan öka massa, volym och mekanisk komplexitet. Om sensorn integreras effektivt i ställdonets arkitektur kan den extra vikten minimeras samtidigt som den ger värdefull momentåterkoppling för kraftstyrning och interaktionstillämpningar.

Slutsats

Ett harmoniskt drivaktuator uppnår hög vridmomentdensitet genom kombinerad optimering av motor, utväxling, harmonisk transmission, lager, hus, termisk design, avkänning och styrsystem.

Den harmoniska transmissionen är en viktig del av denna ekvation eftersom den kan ge en betydande momentmultiplikation inom ett kompakt mekaniskt paket. Men ställdonets slutliga momenttäthet beror på mycket mer än själva reduceraren.

För praktisk robotdesign bör ingenjörer utvärdera:

Kontinuerligt vridmoment

→ Maximalt vridmoment

→ Hastighet

→ Reduktionsförhållande

→ Effektivitet

→ Termisk prestanda

→ Aktuatorns massa

→ Installationsvolym

→ Extern lastkapacitet

→ Återkoppling och avkänning

snarare än att förlita sig på en enda vridmomentspecifikation.

Detta blir särskilt viktigt inom humanoidrobotik, där ställdonsvikt, vridmoment, hastighet och termisk prestanda är nära sammankopplade.

Målet är därför inte bara att bygga ett ställdon med högsta möjliga vridmoment.

Målet är att utveckla ett ställdon som levererar det nödvändiga användbara vridmomentet inom minsta praktiska massa och volym, samtidigt som den hastighet, precision, effektivitet, termiska stabilitet och avkänningsförmåga som roboten kräver bibehålls.

Det är den verkliga tekniska innebörden av hög momenttäthet i ett harmoniskt drivställdon.
