Innebär ett högre utväxlingsförhållande mer vridmoment? Planetväxlar, harmoniska växlar och RV-växlar förklaras

Hej, jag heter Theodore Li och är teknisk chef på HONPINE. I mitt arbete med växellådor och rörelsestyrningssystem stöter jag ofta på frågan om ett högre utväxlingsförhållande alltid innebär högre utgående vridmoment.

Det grundläggande sambandet är enkelt: när motorns ingående vridmoment förblir detsamma ökar ett högre utväxlingsförhållande i allmänhet det teoretiska utgående vridmomentet samtidigt som utgående hastighet minskar. Valet av växellåda kan dock inte baseras enbart på utväxlingsförhållandet.

Det faktiska utgående vridmomentet påverkas också av transmissionseffektivitet, nominellt vridmoment, toppvridmoment, kugghållfasthet, lagerkapacitet, termisk prestanda, glapp, torsionsstyvhet och driftsförhållanden. Dessa faktorer skiljer sig också avsevärt mellan planetväxellådor, harmonic drive-växellådor och RV-växellådor.

I den här artikeln förklarar jag hur växellådans utväxlingsförhållande påverkar utgående vridmoment och går igenom vad ingenjörer bör beakta vid val av dessa tre typer av växellådor.

Hur påverkar växellådans utväxlingsförhållande utgående vridmoment?

Det grundläggande sambandet mellan ingående och utgående vridmoment kan uttryckas så här:

Utgående vridmoment = Ingående vridmoment × Utväxlingsförhållande × Verkningsgrad

Om en motor exempelvis ger 10 N·m i ingående vridmoment och växellådan har ett utväxlingsförhållande på 10:1, är det teoretiska utgående vridmomentet före transmissionsförluster:

10 N·m × 10 = 100 N·m

Om växellådans verkningsgrad är 90 %, skulle det faktiska utgående vridmomentet under detta förenklade förhållande vara ungefär:

10 N·m × 10 × 0.90 = 90 N·m

Om utväxlingsförhållandet ökar till 20:1 medan ingående vridmoment och verkningsgrad förblir oförändrade:

10 N·m × 20 × 0.90 = 180 N·m

Detta är den grundläggande anledningen till att en växellåda kan öka utgående vridmoment.

Denna beräkning beskriver dock sambandet för vridmomentsmultiplikation. Den innebär inte att en växellåda klarar obegränsat utgående vridmoment bara för att dess utväxlingsförhållande är högt.

Högre utväxlingsförhållande minskar också utgående hastighet

Sambandet mellan motorvarvtal och växellådans utgående varvtal kan uttryckas så här:

Utgående hastighet = Ingående hastighet ÷ Utväxlingsförhållande

För en motor som arbetar vid 3,000 rpm:

10:1-förhållande → ungefär 300 rpm utgående varvtal

20:1-förhållande → ungefär 150 rpm utgående varvtal

50:1-förhållande → ungefär 60 rpm utgående varvtal

Därför innebär valet av utväxlingsförhållande alltid en avvägning mellan utgående vridmoment och utgående hastighet.

Ett högre förhållande kan ge större teoretisk vridmomentsmultiplikation, men det minskar också den utgående hastighet som är tillgänglig för tillämpningen.

Varför innebär ett högre utväxlingsförhållande inte alltid högre vridmomentkapacitet?

Det finns en viktig skillnad mellan teoretisk vridmomentsmultiplikation och en växellådas faktiska vridmomentkapacitet.

Varje växellåda har en definierad mekanisk lastkapacitet. Kugghjul, axlar, lager, hus och andra interna komponenter är konstruerade för att arbeta inom specifika vridmoments- och hastighetsområden.

Av denna anledning är det nominella utgående vridmomentet och tillåtna toppvridmomentet i tillverkarens specifikationer viktigare vid val än enbart utväxlingsförhållandet.

Nominellt vridmoment och toppvridmoment

Beroende på växellådans konstruktion kan tillverkare ange:

• Nominellt utgående vridmoment

• Utgående toppvridmoment

• Tillåtet maximalt vridmoment

• Kontinuerligt driftvridmoment

Det nominella vridmomentet är särskilt viktigt vid kontinuerlig drift.

Toppvridmoment avser i allmänhet kortvariga belastningar såsom acceleration, retardation, stötar eller andra transienta förhållanden. Det tillåtna toppvridmomentet och dess varaktighet ska alltid bedömas enligt tillverkarens specifikationer.

Ett högre utväxlingsförhållande kan inte kompensera för en växellåda vars mekaniska vridmomentkapacitet är otillräcklig för tillämpningen.

Transmissionseffektiviteten påverkar faktiskt utgående vridmoment

En växellåda har alltid vissa transmissionsförluster.

Energi går förlorad genom kuggingrepp, lagerfriktion, smörjning, deformation och andra interna mekanismer. Dessa förluster minskar det vridmoment som är tillgängligt vid utgången och genererar värme.

Ett mer praktiskt samband är därför:

Faktiskt utgående vridmoment ≈ Ingående vridmoment × Utväxlingsförhållande × Transmissionseffektivitet

Vid jämförelse av olika utväxlingsförhållanden bör ingenjörer därför inte bara beakta det nominella förhållandet utan även verkningsgraden vid den faktiska driftshastigheten och belastningen.

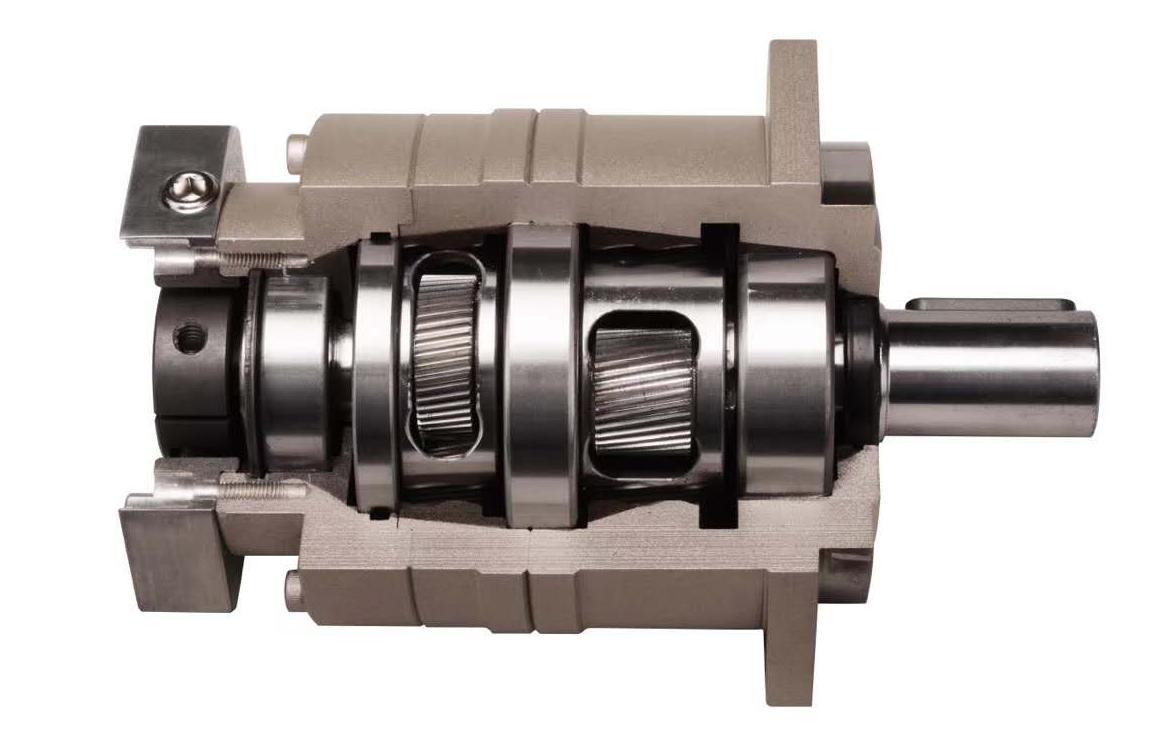

Planetväxellåda: Hög verkningsgrad och flexibla utväxlingsförhållanden

En planetväxellåda består vanligen av ett solhjul, planethjul, ringhjul och en planethållare.

Dess kompakta struktur, höga effekttäthet och relativt höga transmissionseffektivitet gör den lämplig för servomotorer, CNC-maskiner, förpackningsutrustning, industriell automation och robotapplikationer.

Hur påverkar utväxlingsförhållandet planetväxellådans utgående vridmoment?

För samma ingående motorvridmoment ökar ett högre utväxlingsförhållande i en planetväxellåda i allmänhet det teoretiska utgående vridmomentet och minskar utgående hastighet.

Ett högre förhållande kan dock kräva ytterligare transmissionssteg eller en annan intern kugghjulskonfiguration.

En enstegsplanetväxellåda kan ge hög transmissionseffektivitet, medan flerstegsplanetväxellådor kan uppnå högre utväxlingsförhållanden. Varje extra steg medför också ytterligare transmissionsförluster.

Därför ökar det faktiska utgående vridmomentet inte nödvändigtvis i direkt proportion till det nominella utväxlingsförhållandet.

Vad bör beaktas vid val av planetväxellåda?

För en planetväxellåda rekommenderar jag att följande parametrar bedöms tillsammans:

• Utväxlingsförhållande

• Nominellt utgående vridmoment

• Utgående toppvridmoment

• Transmissionseffektivitet

• Glapp

• Ingående hastighet

• Radiell lastkapacitet

• Axiell lastkapacitet

• Torsionsstyvhet

• Livslängd

• Installationsmått

För servoapplikationer bör även förhållandet mellan motortröghet och lasttröghet bedömas.

Målet är inte bara att uppnå det högsta utväxlingsförhållandet, utan att välja ett förhållande som gör att motorn och växellådan kan arbeta inom ett lämpligt hastighets- och vridmomentsområde.

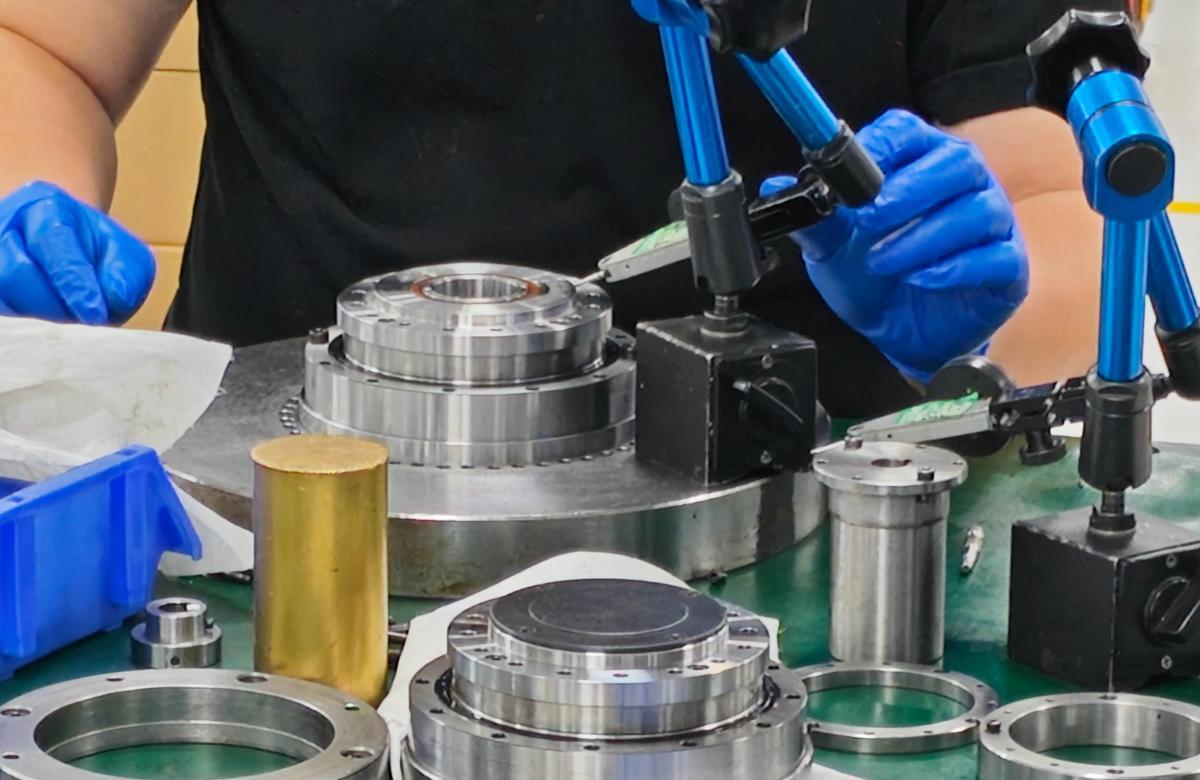

Harmonic drive-växellåda: Högt utväxlingsförhållande i en kompakt struktur

En harmonic drive-växellåda, även kallad harmonisk reducerare eller vågväxellåda, består vanligen av en våggenerator, flexspline och circular spline.

En av dess viktigaste egenskaper är förmågan att ge ett högt utväxlingsförhållande i en kompakt struktur.

Harmonic drive-växellådor används ofta i robotledsaktuatorer, samarbetande robotar, precisionsrotationssystem och andra tillämpningar som kräver kompakta mått, lågt glapp och exakt rörelseöverföring.

Varför använder harmonic drive-växellådor höga utväxlingsförhållanden?

Ett högt utväxlingsförhållande gör det möjligt för en relativt liten motor att generera högre vridmoment vid utgången samtidigt som utgående hastighet minskar.

Detta gör harmonic drive-växellådor särskilt lämpliga för robotleder där installationsutrymmet är begränsat men relativt högt utgående vridmoment och precision krävs.

Utväxlingsförhållandet i sig avgör dock inte växellådans totala vridmomentkapacitet.

Flexsplinens hållfasthet är en viktig begränsning

Flexsplinen är en tunnväggig elastisk komponent som kontinuerligt deformeras under drift.

Dess materialegenskaper, utmattningshållfasthet, kuggkontakt, smörjning, driftshastighet, belastningsförhållanden och temperatur påverkar alla livslängden hos en harmonic drive-växellåda.

Av denna anledning rekommenderar jag att man vid val av en harmonic drive-växellåda särskilt uppmärksammar:

• Nominellt utgående vridmoment

• Utgående toppvridmoment

• Flexsplinens hållfasthet

• Glapp

• Torsionsstyvhet

• Transmissionseffektivitet

• Ingående hastighet

• Driftstemperatur

• Förväntad livslängd

Ett högre utväxlingsförhållande innebär inte automatiskt högre mekanisk lastkapacitet eller längre livslängd.

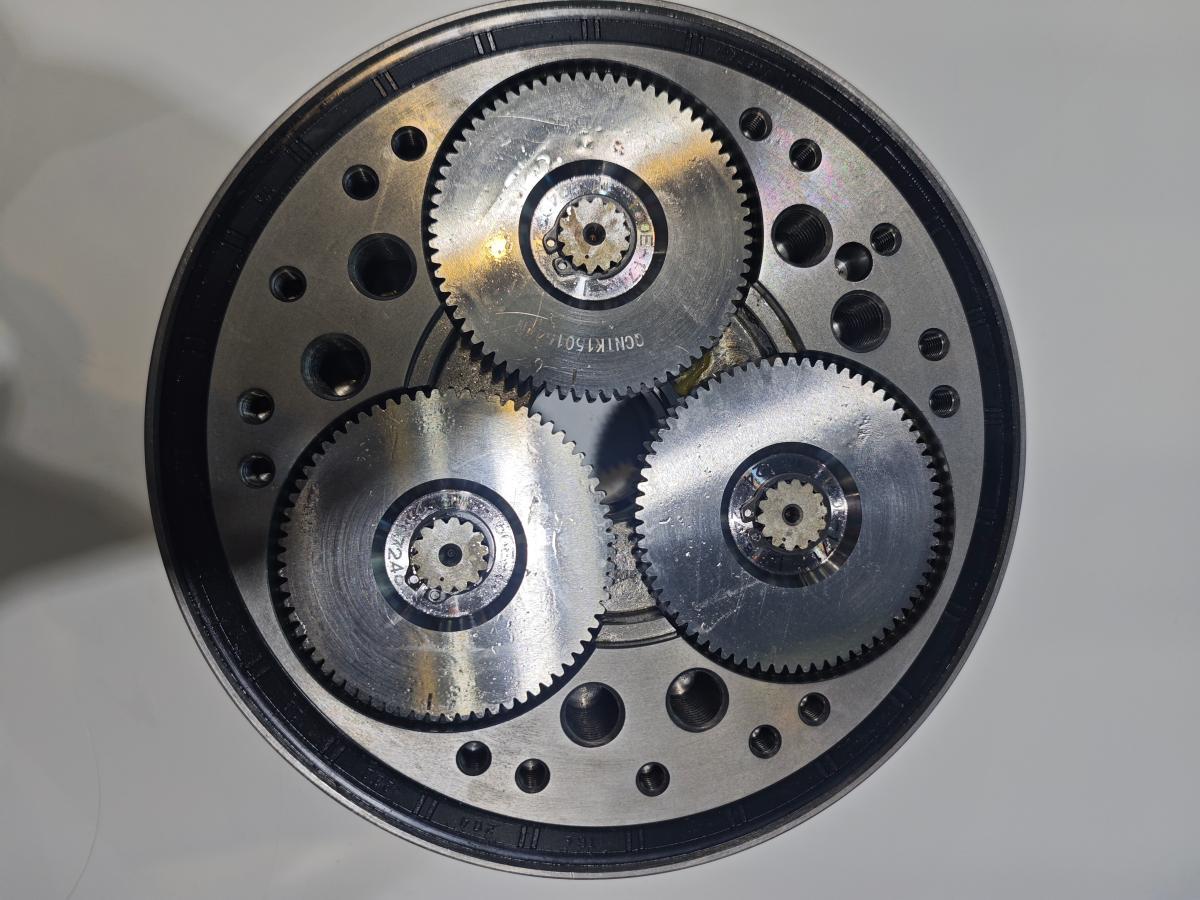

RV-växellåda: Hög styvhet och lastkapacitet för robotleder för tung drift

En RV-växellåda, även kallad RV-reducerare, kombinerar vanligen en planetmekanism med en cykloid reduktionsmekanism.

RV-växellådor kännetecknas av hög styvhet, hög lastkapacitet, god motståndskraft mot stötlaster och stabil transmissionsprestanda. De används ofta i industriella robotleder, särskilt i axlar för tung drift såsom robotbaser, axlar och armar.

Hur påverkar utväxlingsförhållandet RV-växellådans utgående vridmoment?

Precis som för andra mekaniska växellådor ökar ett högre utväxlingsförhållande i allmänhet det teoretiska utgående vridmomentet samtidigt som utgående hastighet minskar.

En RV-växellådas faktiska prestanda avgörs dock av mer än dess utväxlingsförhållande.

Interna kontaktförhållanden, lagerbelastningar, smörjning, tillverkningsnoggrannhet, termiska förhållanden och mekanisk styvhet påverkar alla transmissionens slutliga prestanda.

För robotapplikationer för tung drift bör det valda förhållandet därför bedömas tillsammans med den faktiska externa belastningen och driftcykeln.

Torsionsstyvhet och glapp är också viktiga

I en industrirobot gör växellådan mer än att multiplicera vridmomentet.

Den avgör också hur leden reagerar på förändringar i extern belastning och acceleration. Torsionsstyvhet och glapp har därför direkt påverkan på positionerings- och banprestanda.

Ett högt utväxlingsförhållande ensamt garanterar inte hög positioneringsnoggrannhet.

För robotleder bör ingenjörer utvärdera hela systemet, inklusive växellådans vridmoment, torsionsstyvhet, glapp, givåterkoppling, motorprestanda och extern belastning.

Planetväxellåda vs. harmonic drive-växellåda vs. RV-växellåda: Hur skiljer sig utväxlingsförhållandet?

Planetväxellådor, harmonic drive-växellådor och RV-växellådor kan alla öka utgående vridmoment och minska hastigheten, men deras mekaniska strukturer och prestandaegenskaper skiljer sig åt.

Typ av växellåda Typiska egenskaper Viktiga urvalsfaktorer

Planetväxellåda Hög verkningsgrad, kompakt struktur, hög effekttäthet Förhållande, vridmoment, verkningsgrad, glapp, hastighet

Harmonic drive-växellåda Högt utväxlingsförhållande, kompakt struktur, lågt glapp Förhållande, vridmoment, flexsplinens hållfasthet, verkningsgrad, utmattningslivslängd

RV-växellåda Hög styvhet, hög lastkapacitet, stöttålighet Förhållande, vridmoment, styvhet, glapp, termisk prestanda

Det är därför jag inte skulle rekommendera att jämföra dessa växellådor enbart utifrån utväxlingsförhållandet.

Den korrekta jämförelsen bör utgå från tillämpningens krav och därefter bedöma vridmoment, hastighet, precision, styvhet, verkningsgrad och livslängd.

Vad händer när växellådans utväxlingsförhållande är för högt?

Ett högre utväxlingsförhållande kan vara fördelaktigt, men att välja ett onödigt högt förhållande kan också medföra nackdelar.

Utgående hastighet blir lägre

Den mest direkta effekten är lägre utgående hastighet.

Om tillämpningen kräver snabb positionering eller hög rotationshastighet kan ett alltför högt utväxlingsförhållande begränsa den erforderliga utgående hastigheten.

Den termiska belastningen kan öka

Högre förhållanden kan kräva ytterligare transmissionssteg eller leda till större interna mekaniska förluster.

Den värme som uppstår måste avledas effektivt, särskilt i tillämpningar med kontinuerlig drift eller hög ingående hastighet.

För hög temperatur kan påverka smörjmedlets livslängd, lagerlivslängd, kugghjulsprestanda och långsiktig tillförlitlighet.

Dynamiskt svar förändras

Utväxlingsförhållandet förändrar sambandet mellan motorhastighet, utgående hastighet och lasttrögheten som reflekteras till motorn.

Ett lämpligt förhållande kan bidra till lämplig tröghetsanpassning mellan motor och last. Det fullständiga dynamiska svaret beror dock också på motortröghet, lasttröghet, torsionsstyvhet, reglerbandbredd, acceleration och retardation.

Storlek och mekanisk komplexitet kan öka

Mycket höga utväxlingsförhållanden kan kräva ytterligare transmissionssteg eller mer komplexa interna strukturer.

Beroende på växellådans konstruktion kan detta påverka:

• Yttermått

• Vikt

• Verkningsgrad

• Värmeavledning

• Mekanisk komplexitet

• Kostnad

Hur väljer man rätt utväxlingsförhållande?

När jag väljer en växellåda för en rörelsestyrningstillämpning skulle jag inte börja med att fråga vilken växellåda som har det högsta utväxlingsförhållandet.

Den första frågan bör vara: Vilket utgående vridmoment och vilken hastighet kräver tillämpningen faktiskt?

Fastställ erforderligt utgående vridmoment

Beräkna det kontinuerliga vridmomentet och toppvridmomentet som krävs vid utgången.

Beroende på tillämpningen kan detta omfatta:

• Lastvridmoment

• Accelerationsvridmoment

• Retardationsvridmoment

• Gravitationsvridmoment

• Friktionsvridmoment

• Externa belastningar

• Slag- eller stötlaster

Fastställ erforderlig utgående hastighet

Definiera den erforderliga driftshastigheten och maximala utgående hastigheten.

Lämpligt motorvarvtal kan sedan bedömas utifrån det valda utväxlingsförhållandet.

Kontrollera nominellt vridmoment och toppvridmoment

Den valda växellådan ska ge tillräckligt nominellt vridmoment för kontinuerlig drift och tillräckligt tillåtet toppvridmoment för transienta belastningar.

Den faktiska lastprofilen bör jämföras med tillverkarens nominella driftförhållanden.

Utvärdera verkningsgrad och termisk prestanda

För tillämpningar med kontinuerlig drift är verkningsgrad och termisk prestanda särskilt viktiga.

Växellådan bör utvärderas utifrån den faktiska kombinationen av vridmoment, hastighet, driftcykel och omgivningsförhållanden i stället för att enbart förlita sig på ett nominellt verkningsgradsvärde.

Kontrollera glapp och torsionsstyvhet

För CNC-maskiner, robotleder och precisionsrotationssystem kan glapp och torsionsstyvhet direkt påverka positioneringsprestanda och lastrespons.

Beakta motor- och lasttröghet

Utväxlingsförhållandet bör också anpassas till motorns nominella vridmoment, hastighet, tröghet och regleregenskaper.

Ett lämpligt förhållande bör ge en rimlig balans mellan motorns driftshastighet, utgående vridmoment, dynamiskt svar och anpassning av lasttröghet.

Utväxlingsförhållandet är endast en del av valet av växellåda

Efter arbete med olika rörelsestyrningssystem har jag funnit att utväxlingsförhållandet bäst behandlas som en parameter i den kompletta processen för växellådsval.

För en planetväxellåda behöver verkningsgrad, transmissionssteg, vridmomentkapacitet, glapp, hastighet och dynamisk prestanda beaktas tillsammans.

För en harmonic drive-växellåda är det höga utväxlingsförhållandet och den kompakta strukturen viktiga fördelar, medan flexsplinens hållfasthet, utmattningslivslängd, verkningsgrad, glapp och termiska förhållanden kräver noggrann utvärdering.

För en RV-växellåda gör hög styvhet och lastkapacitet den lämplig för krävande robotapplikationer, men vridmomentkapacitet, torsionsstyvhet, glapp, smörjning och termisk prestanda måste också utvärderas.

Målet är inte att välja högsta möjliga utväxlingsförhållande. Målet är att välja ett utväxlingsförhållande som motsvarar kraven på utgående vridmoment, hastighet, belastning, precision, driftcykel och mekaniska begränsningar.

Slutsats

Betyder då ett högre utväxlingsförhållande i växellådan mer vridmoment?

När det gäller teoretisk vridmomentsmultiplikation är svaret i allmänhet ja. Men ett högre utväxlingsförhållande innebär inte automatiskt att växellådan har högre vridmomentkapacitet eller ger bättre övergripande systemprestanda.

Den faktiska utgående kapaciteten beror på ingående vridmoment, utväxlingsförhållande, transmissionseffektivitet, mekanisk hållfasthet, termiska förhållanden, nominellt vridmoment och tillämpningens driftsförhållanden.

För planetväxellådor är verkningsgrad, transmissionssteg, vridmomentkapacitet, glapp och dynamisk prestanda viktiga.

För harmonic drive-växellådor är höga utväxlingsförhållanden och kompakta mått viktiga egenskaper, medan flexsplinens hållfasthet, utmattningslivslängd, verkningsgrad och glapp kräver noggrann utvärdering.

För RV-växellådor är hög styvhet och lastkapacitet viktiga för robotleder för tung drift, medan vridmoment, glapp, torsionsstyvhet, smörjning och termisk prestanda bör utvärderas tillsammans.

Ett utväxlingsförhållande är därför inte bara ett tal som används för att avgöra hur ”kraftfull” en växellåda är. Det är en del av det övergripande sambandet mellan motorhastighet, utgående hastighet, ingående vridmoment, utgående vridmoment, verkningsgrad och mekanisk lastkapacitet.

På HONPINE utvecklar vi planetväxellådor, harmonic drive-växellådor och RV-växellådor för olika industriella krav inom rörelsestyrning. Om du väljer en växellåda för en robotled, CNC-maskin, ett servosystem eller annan precisionsrörelsetillämpning bör det erforderliga utväxlingsförhållandet bedömas tillsammans med vridmoment, hastighet, glapp, styvhet, verkningsgrad och driftsförhållanden.
