Inbäddade vs. externa vridmomentsensorer i robotledsmodul: tekniska avvägningar och framtida trender

Under de senaste åren, med den snabba tillväxten av humanoida robotar och kollaborativa robotar, har högprecisionskraftstyrning blivit en kärnkapacitet för att uppnå följsam och säker interaktion. I centrum för denna kapacitet finns en kritisk komponent inuti robotledsmodulen: vridmomentsensorn, som ansvarar för att uppfatta kraft.

Installationsmetoden för vridmomentsensorer avgör dock direkt ledens prestanda, tillförlitlighet och kostnad. Idag dominerar två huvudsakliga tekniska lösningar marknaden: inbyggda (integrerade) och externa (tilläggsmonterade) vridmomentsensorer.

Denna skillnad handlar om mer än bara “inbyggd” kontra “fastsatt.” Den grundläggande skillnaden ligger i om vridmomentsavkänningsstrukturen är en inneboende del av den mekaniska transmissionskedjan och integrerad i själva leden.

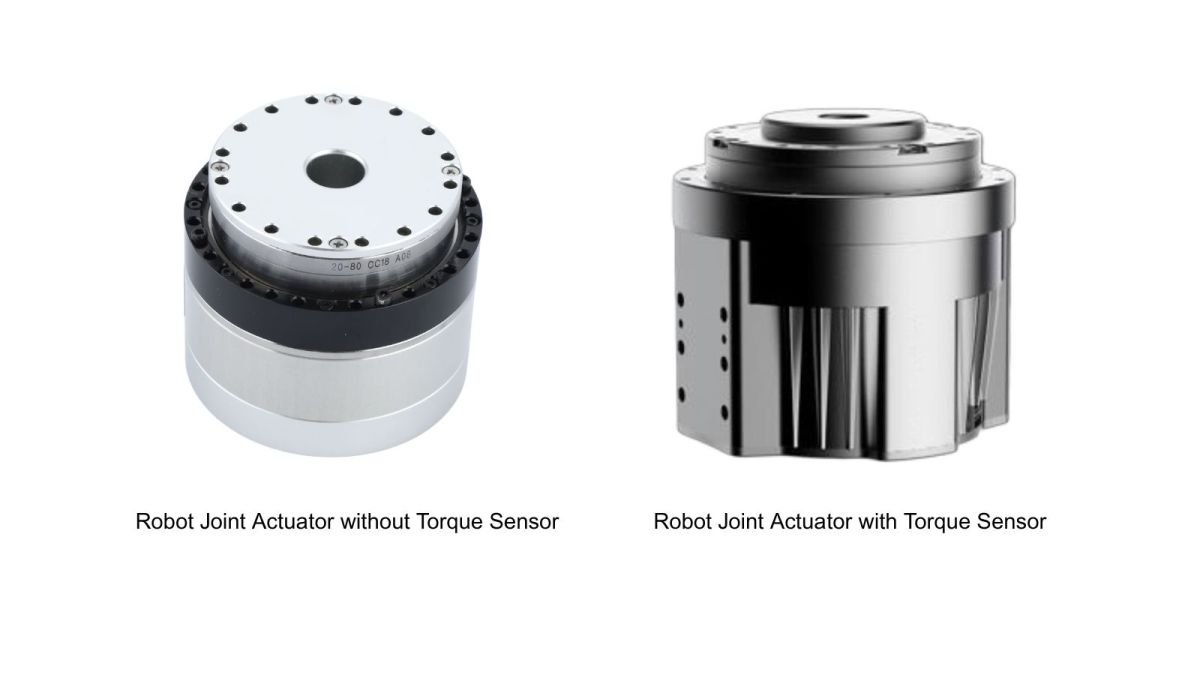

1. Inbyggda vridmomentsensorer: den “naturliga kärnan” i integrerade leder

Inbyggda vridmomentsensorer är djupt integrerade i ledstrukturen och blir den fjärde kärnkomponenten vid sidan av motor, växel och encoder. Detta möjliggör ett fullt integrerat system som kombinerar drivning, transmission, avkänning och styrning.

Vanliga implementeringsmetoder

Töjningsgivarb aserad avkänning

Töjningsgivare appliceras på komponenter såsom utgående fläns, ihålig axel eller ett särskilt elastiskt element. Vridmomentet beräknas genom att mäta mycket små vridningsdeformationer. Detta är den mest klassiska och mest använda metoden.

Magnetisk / magnetoelastisk avkänning

Vridmoment detekteras genom att mäta vinkelskillnader via magnetringar eller förändringar i materialets magnetiska egenskaper. Denna beröringsfria metod erbjuder utmärkt tätning och motståndskraft mot olja och föroreningar, vilket gör den till en snabbt växande trend.

Strukturåteranvändningsdesign

Befintliga elastiska komponenter—såsom flexsplinen i harmoniska växlar eller utgående flänsar—återanvänds som avkänningselement. Denna metod kräver avancerad mekanisk frikoppling för att undvika störningar från axiella krafter och böjmoment.

Fördelar

Kompakthet & lättviktsdesign

Ingen ytterligare axiell längd tillförs, vilket möjliggör ultrakompakta ledmoduler och förbättrar nyttolast-till-vikt-förhållandet.

Hög tillförlitlighet & skydd

Intern kabeldragning möjliggör fullständig tätning (hög IP-klass), vilket skyddar mot damm, vatten och mekaniskt slitage.

Överlägsen dynamisk prestanda

Hög strukturell styvhet och låg tröghet stöder kraftstyrning med hög bandbredd och snabb respons.

Hög produktkonsistens

Förkalibrerad på fabriken, vilket erbjuder plug-and-play-integration och minskar systemets komplexitet.

Utmaningar

Hög designkomplexitet

Kräver lösningar för hållfasthet, styvhet, överbelastningsskydd, temperaturdriftskompensation och fleraxlig frikoppling inom ett begränsat utrymme.

Begränsad underhållbarhet

Sensorfel kräver ofta att hela ledmodulen skickas tillbaka för reparation, vilket leder till längre stilleståndstid.

Dolda överbelastningsrisker

Yttre stötar kan orsaka irreversibla mikroskador eller nollpunktsdrift som inte kan upptäckas visuellt.

Typiska tillämpningar

Humanoida robotar

Kollaborativa robotar (cobots)

Fyrbenta robotar

Exoskelett

Fingerfärdiga robot händer

Dessa tillämpningar prioriterar kompakthet, lättviktsdesign och hög tillförlitlighet i massproduktion.

2. Externa vridmomentsensorer: flexibla och oberoende mätmoduler

Externa vridmomentsensorer är fristående standardiserade komponenter som installeras mellan ledens utgång och lasten via flänsar eller kopplingar.

Vanliga implementeringsmetoder

Flänstyp vridmomentsensorer

Installeras mellan ledens utgående fläns och lasten och fungerar som en mätring. Detta är den vanligaste metoden.

Axeltyp / hålaxelsensorer

Monteras direkt på transmissionsaxeln, lämpliga för specifika rums konfigurationer.

Motorströmsestimering (virtuell avkänning)

Även om det inte är en fysisk sensor uppskattas vridmomentet från motorström i lågkostnadsapplikationer. Noggrannheten påverkas dock av friktion, temperaturdrift och växellådans verkningsgrad, vilket gör den olämplig för högprecisionskraftstyrning. Denna metod används i stor utsträckning i kostnadskänsliga robotapplikationer.

Fördelar

Hög flexibilitet & underhållbarhet

Sensorer kan bytas ut snabbt, vilket minimerar stilleståndstid. Idealiskt för FoU och iterativ utveckling.

“Guldstandard” för kalibrering

Högprecisa, certifierade sensorer kan användas för att validera och kalibrera inbyggda lösningar.

Brett urval & mogen teknik

Ett stort antal produkter finns tillgängliga med olika mätområden, noggrannheter och gränssnitt (t.ex. CAN, EtherCAT).

Utmaningar

Ökad storlek & minskad estetik

Lägger till axiell längd och volym, vilket gör leder mindre kompakta.

Minskad systemstyvhet

Ytterligare gränssnitt och elastiska element kan begränsa styrbandbredden och orsaka inriktningsfel.

Skydds- & kabeldragningsproblem

Exponerad kabeldragning kräver extra skydd mot damm, vätskor och mekanisk belastning.

Typiska tillämpningar

FoU- och testplattformar

Miljöer med hög belastning eller risk för stötar (med uppoffrande sensorer)

Eftermonterings- eller uppgraderingsprojekt

3. Nyckeljämförelse: inbyggda vs. externa vridmomentsensorer

4. Urvalsguide: hur du väljer rätt lösning

Primärt beslut

Om ditt mål är produktifiering och massproduktion, med prioritet på kompakthet, lättviktsdesign, tillförlitlighet och ren integration →

Välj inbyggda vridmomentsensorer.

Om du arbetar med FoU, prototyper, testning eller behöver hög flexibilitet och enkelt underhåll →

Välj externa vridmomentsensorer.

Viktiga valideringskriterier (för båda metoderna)

Frikopplingsprestanda mellan axlar

Verifiera specifikationer för motstånd mot böjmoment och axiella laster (t.ex. <2% FS).

Överbelastningsskydd & nollåterställning

Säkerställ att sensorn bibehåller noggrannheten efter 2× eller 5× överbelastningsförhållanden.

Monteringsstyvhet (kritisk för externa sensorer)

Korrekt planhet, styvhet och inriktning är avgörande—dålig installation kan försämra även de bästa sensorerna.

Inbyggda vridmomentsensorer representerar framtiden för högt integrerade robotleder och möjliggör skalbar, högpresterande och kostnadseffektiv massproduktion. Samtidigt behåller externa sensorer ett bestående värde i flexibilitet, validering och anpassningsförmåga.

Det finns ingen absolut “bättre” lösning—bara den som bäst passar din tillämpning. Genom att förstå dessa tekniska avvägningar kan du utrusta din robot med den mest lämpliga “beröringskänslan” och uppnå den optimala balansen mellan precision, tillförlitlighet och kostnad.
