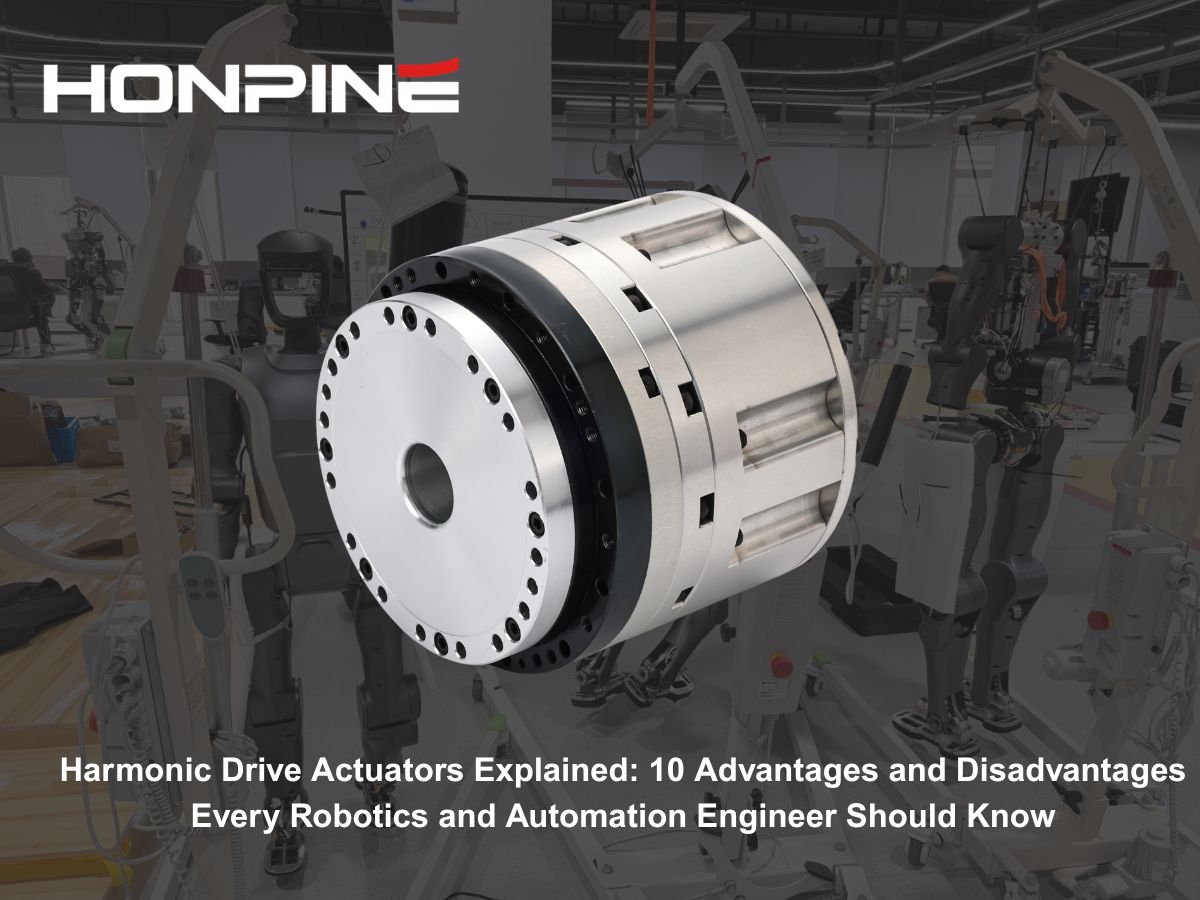

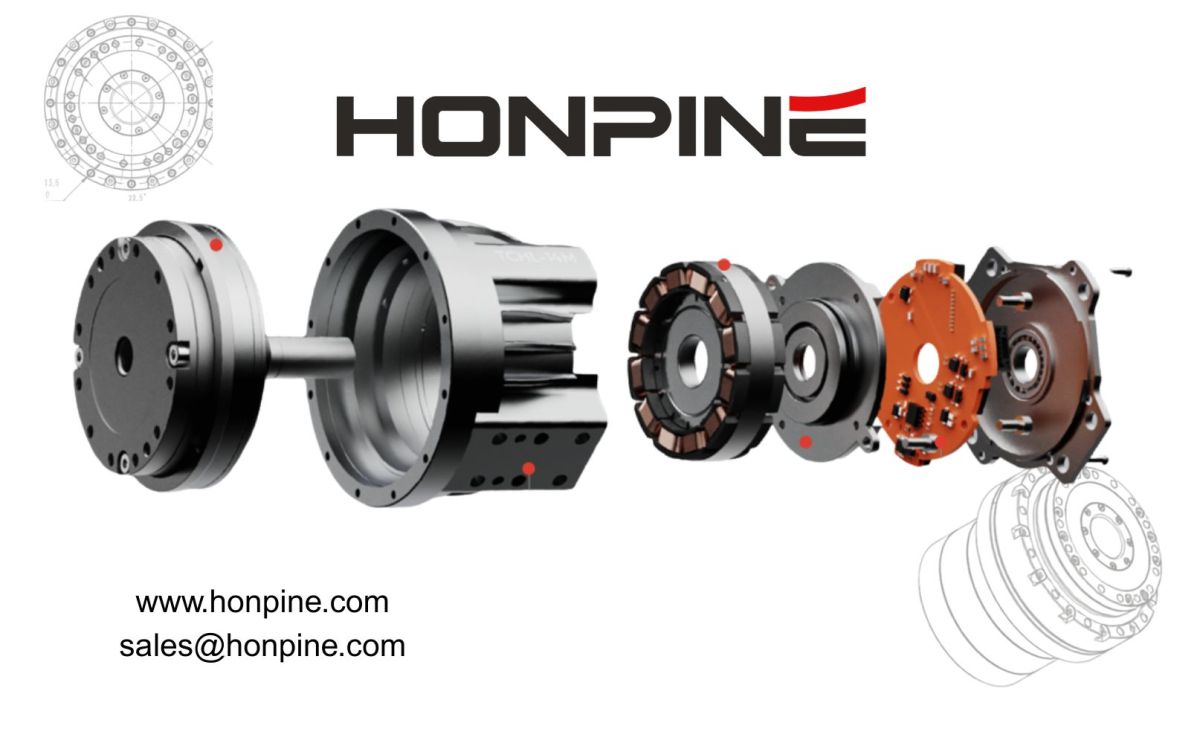

Harmonic Drive-ställdon förklarade: 10 fördelar och nackdelar som varje ingenjör inom robotik och automation bör känna till

När du väljer en rörelsestyrningslösning är det avgörande att förstå styrkorna och begränsningarna hos enharmonisk roterande ställdon. Även om dessa ställdon är allmänt kända för sin enastående precision och kompakta design, har de också inneboende begränsningar som gör dem olämpliga för vissa tunga applikationer.

Denna guide ger en omfattande översikt över fördelarna och nackdelarna med harmoniska ställdon och hjälper ingenjörer att välja rätt transmissionslösning utifrån deras specifika applikationskrav.

Viktiga fördelar med harmoniska roterande ställdon

1. Enastående precision och nästan noll glapp

Den största fördelen med ett harmoniskt drivställdon ligger i dess unika princip för flexibel kuggingrepp. Genom att utnyttja kontrollerad elastisk deformation av flexspline uppnås extremt hög transmissionsnoggrannhet med praktiskt taget inget glapp.

Detta gör harmoniska roterande ställdon idealiska för applikationer som kräver ultrahög precisionspositionering, inklusive:

• Samarbetsrobotar (Cobots)

• Utrustning för halvledarproduktion

• Servosystem inom flyg- och rymdindustrin

• Medicinsk automation

• Optiska inspektionssystem

Med korrekt kompensation för glapp kan repeterbar positionsnoggrannhet nå nivåer på bågsekunder även under belastning, vilket gör harmoniska drivservomotorsystem till det föredragna valet för precisionsrörelsestyrning.

2. Höga reduktionsförhållanden med en extremt kompakt struktur

Till skillnad från konventionella växellådor kan ett harmoniskt ställdon i ett enda steg uppnå reduktionsförhållanden mellan 50:1 och 300:1, vilket vida överstiger de flesta planetväxellådor.

Viktiga fördelar inkluderar:

• Färre mekaniska komponenter

• Kompakt mekanisk layout

• Lättviktskonstruktion

• Mindre installationsutrymme

Jämfört med traditionella flerstegsväxlar med samma utväxling kan enharmonisk roterande ställdonminska den totala storleken med mer än en tredjedel samtidigt som systemvikten sänks avsevärt.

Detta gör den särskilt lämplig för robotleder, mobila robotar, AGV:er och automationsutrustning med begränsat installationsutrymme.

3. Jämn drift och låg ljudnivå

Ett harmoniskt drivställdon ingriper samtidigt mer än 30% av sina kuggar under drift, vilket fördelar belastningen över flera kuggar.

Fördelarna inkluderar:

• Jämn momentöverföring

• Låg vibration

• Minimalt växeljud

• Utmärkt rörelsestabilitet

Dessa egenskaper är särskilt värdefulla inom kollaborativ robotik och laboratorieautomation där tyst drift förbättrar arbetsmiljön.

4. Rörelseöverföring till förseglade miljöer

En unik egenskap hos harmonisk växelteknik är dess förmåga att överföra rörelse in i helt förseglade miljöer utan att äventyra kapslingens integritet.

Detta gör harmoniska roterande ställdon särskilt värdefulla för:

• Vakuumkammare

• Utrustning för halvledarprocesser

• Förseglade system inom flyg- och rymdindustrin

• Kemisk processutrustning

• Miljöer med farliga gaser

• Få styva transmissionssystem kan erbjuda samma kapacitet.

5. Utmärkt koaxial design och kompakt integration

In- och utgående axlar på ett harmoniskt ställdon är naturligt koaxiella, vilket förenklar maskinkonstruktionen och förbättrar den strukturella symmetrin.

Många harmoniska drivservomotorsystem har också hålaxlar, vilket gör att kablar, pneumatikslangar, fiberoptik eller laserstrålar kan passera genom centrum.

Fördelarna inkluderar:

• Renare kabeldragning

• Minskat kabelslitage

• Enklare integration i robotleder

• Högre total systemtillförlitlighet

6. Lång varaktighet för bibehållen precision

Även om utmattning i flexspline är den primära slitagemekanismen kan premium harmoniska drivställdon bibehålla enastående positionsnoggrannhet under långa drifttider vid korrekt smörjning och belastningsförhållanden.

Vissa högklassiga produkter bibehåller absolut positionsnoggrannhet inom 10 bågsekunder efter mer än 20,000 drifttimmar, vilket uppfyller industriell automations långsiktiga tillförlitlighetskrav.

7. Underhållsfri konstruktion med höga skyddsklasser

Moderna integrerade harmoniska roterande ställdon är ofta konstruerade med:

• IP67-skydd

• Fabriksförseglad smörjning

• Underhållsfri drift

Utan periodiskt fettbyte eller mekaniska justeringar minskar de avsevärt underhållskostnaderna under produktens livscykel.

Begränsningar hos harmoniska roterande ställdon

1. Begränsad stöttålighet och överlastkapacitet

Den största svagheten hos ett harmoniskt ställdon är dess relativt dåliga motståndskraft mot stötbelastningar.

Eftersom momentöverföringen bygger på kontinuerlig elastisk deformation av den tunnväggiga flexspline kan plötsliga stötar och kraftiga vibrationer påskynda utmattningsskador.

Tillämpningar såsom:

• Ben hos humanoida robotar

• Tung materialhantering

• Smidesutrustning

• Slagmaskiner

kan överskrida flexsplinens utmattningsgränser.

2. Lägre vridstyvhet

Den elastiska deformation som ger noll glapp minskar också vridstyvheten.

Jämfört med:

• Planetväxlar

• RV-reduktorer

uppvisar ett harmoniskt drivställdon märkbart högre vridningskompliance.

Detta elastiska beteende kan minska:

• Servobandbredd

• Dynamiskt svar

• Stabilitet vid hög hastighetspositionering

särskilt i applikationer som kräver extremt styv mekanisk transmission.

3. Lägre verkningsgrad och värmeutveckling

Till skillnad från planetväxlar förbrukar ett harmoniskt roterande ställdon kontinuerligt energi för att deformera flexspline.

Som ett resultat:

• Transmissionsverkningsgraden är generellt lägre.

• Intern friktion genererar mer värme.

• Kontinuerlig drift vid hög hastighet kräver noggrann termisk hantering.

Otillräcklig kylning eller felaktig smörjning kan minska både lastkapacitet och livslängd.

4. Hög tillverkningskomplexitet och kostnad

Tillverkning av högkvalitativa harmoniska drivställdon kräver extremt avancerad tillverkningsteknik.

Kritiska komponenter såsom:

• Flexsplines

• Flexibla lager

• Tandprofiler

måste tåla miljontals cykliska spänningscykler.

Detta kräver:

• Ultraren legeringsmaterial

• Precisionsvärmebehandling

• Mikrometernivå bearbetning

• Högpresterande smörjmedel

Dessa tillverkningskrav bidrar till den relativt höga kostnaden för harmoniska drivservomotorsystem.

5. Extremt höga tillverkningsbarriärer

Tillverkning av ett pålitligt harmoniskt ställdon innebär flera högspecialiserade processer:

• Precisionsvärmebehandling

• Mikrometernivå bearbetning

• Manuell precisionsmontering

• Påfyllning av premiumfett

• Högprecisionsinspektion och testning

Många kärnproduktionstekniker, proprietära smörjmedel och specialutrustning är fortfarande koncentrerade till ett begränsat antal globala tillverkare.

Som ett resultat fortsätter konsekvens och långsiktig tillförlitlighet att vara utmaningar för nyare tillverkare som går in på marknaden.

6. Betydande vridningsdeformation

Flexsplinens elastiska natur skapar mätbar vridningsdeformation under belastning.

Studier indikerar att vridningsdeformationen kan nå 20 till 30 bågminuter eller ännu mer, beroende på driftsförhållandena.

För applikationer som kräver maximal styvhet, såsom:

• Högbearbetning i hög hastighet

• Tung positionering

• Precisionsverktygsmaskiner

kan denna eftergivlighet minska positionsstabilitet och servoprestanda.

7. Lägre transmissionsverkningsgrad jämfört med planetväxlar och RV-reduktorer

Den typiska verkningsgraden för ett harmoniskt roterande ställdon är i allmänhet lägre än för planetväxlar.

Ungefärliga verkningsgrader är:

• Harmonisk drivning: 70–85% (beroende på utväxling och belastning)

• Planetväxel: 95% eller högre

• RV-reduktor: vanligtvis högre än harmoniska drivningar

Det mesta energiförlusten beror på upprepad elastisk deformation av flexspline och intern friktion.

Dålig termisk design kan ytterligare minska verkningsgraden vid kontinuerlig drift.

8. Högt startmoment

Ett harmoniskt drivställdon kräver extra moment vid start eftersom flexspline först måste etablera elastisk deformation innan belastning kan överföras.

Denna egenskap blir mer uttalad vid lägre reduktionsförhållanden.

Applikationer som involverar:

• Frekventa start-stopp-cykler

• Drift med låg hastighet och högt moment

kan kräva större servomotorer och högre startström.

9. Ingen självlåsande förmåga

Liksom de flesta växellådesystem erbjuder ett harmoniskt ställdon ingen självlåsning.

Vertikala axlar eller robotleder med gravitationslast kräver ytterligare hållbromsar för att förhindra oavsiktlig rörelse efter strömavbrott.

Detta ökar den totala systemkomplexiteten och kostnaden.

10. Begränsad backdrivning

På grund av friktionen och den elastiska deformationen i flexspline är effektiviteten vid bakdrivning relativt låg.

Jämfört med planetväxlar uppvisar harmoniska drivställdon större icke-linjärt motstånd när yttre krafter försöker bakdriva utgående axeln.

Följaktligen är de generellt mindre lämpliga för applikationer med återvinning av regenerativ energi.

Slutsats

Styrkorna hos ett harmoniskt roterande ställdon är koncentrerade till fyra nyckelområden:

• Ultrahög precision

• Lättviktskonstruktion

• Kompakt installation

• Utmärkt förmåga till tätning

Dess begränsningar är lika tydliga:

• Lägre vridstyvhet

• Minskad stöttålighet

• Begränsad utmattningslivslängd

• Högre tillverkningskomplexitet

• Lägre transmissionsverkningsgrad

Av denna anledning är en harmonisk drivställdon inte avsedd som en universell transmissionslösning. I stället är den specifikt optimerad för applikationer som kräver exceptionell positionsnoggrannhet, kompakta dimensioner och lätta till måttliga laster, såsom kollaborativa robotar, halvledarutrustning, medicintekniska produkter, mekanismer inom flyg- och rymdindustrin samt precisionsautomation.

När man väljer en harmonisk drivservomotor eller ett harmoniskt roterande ställdon bör ingenjörer noggrant utvärdera stötbelastningar, driftmoment, positionsnoggrannhet, miljöförhållanden, krav på livslängd och termisk prestanda. En balanserad bedömning av dessa faktorer säkerställer den mest lämpliga lösningen för långsiktig tillförlitlighet och optimal systemprestanda.
