Skålformad harmonisk växel åtgärdar effektivt problemen med harmoniska växlars korta livslängd

I industrirobotar används harmoniska växlari stor utsträckning i ledtransmissionssystem tack vare deras höga precision, höga vridmomentsöverföring, och jämna drift. Dessa egenskaper gör harmoniska växlar till ett idealiskt val för tillämpningar som kräver exakt styrning och hög prestanda, såsom industrirobotar, flyg- och rymdutrustning, och precisionsinstrument. För att lösa problemet med utmattningsbrott och kort livslängd hos flexsplinen—en kritisk komponent i harmoniska växlar—har HONPINE utformat en koppformad harmonisk växel.

Flexsplinens betydelse i konstruktionen av harmoniska växlar

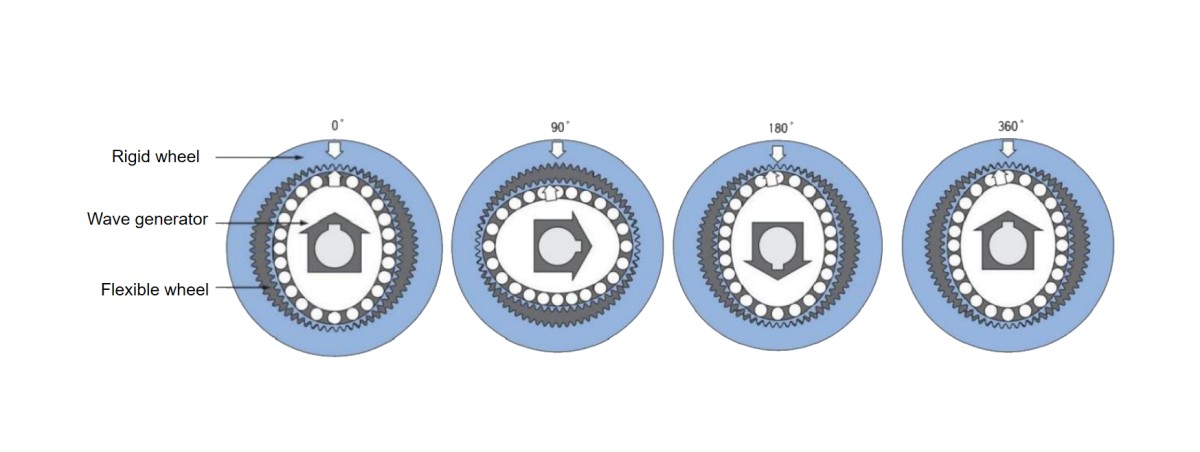

Harmonisk transmission bygger på flexsplinens elastiska deformation, vilket gör den till den mest belastade och utmattningsbenägna komponenten. Med andra ord avgör flexsplinens livslängd den harmoniska växelns driftslivslängd. HONPINE optimerar strukturparametrar för att effektivt kontrollera den maximala spänningen på flexsplinen under både obelastade och belastade förhållanden samtidigt som kortast möjliga cylindrisk längd uppnås. Detta säkerställer optimal prestanda, minskar riskerna för utmattningsbrott, och förlänger livslängden.

Vad är en koppformad harmonisk växel?

Flexsplinen i harmoniska växlar finns huvudsakligen i två former: koppformad och hattformad (ihålig). Den koppformade flexsplinen, som liknar en kopp med försänkt centrum, används ofta i harmoniska växlar, robotteknik, precisionsmaskiner, och flyg- och rymdmekanismer för rörelsestyrning och kraftöverföring.

Den koppformade flexsplinen ansluts vanligtvis till andra mekaniska komponenter via bultar eller stift. Den exakta anslutningsmetoden beror på den harmoniska växelns design och tillverkningsstandarder, men den har vanligtvis förborrade hål eller gränssnitt vid kanten för säker fastsättning.

Fördelar med koppformade harmoniska växlar

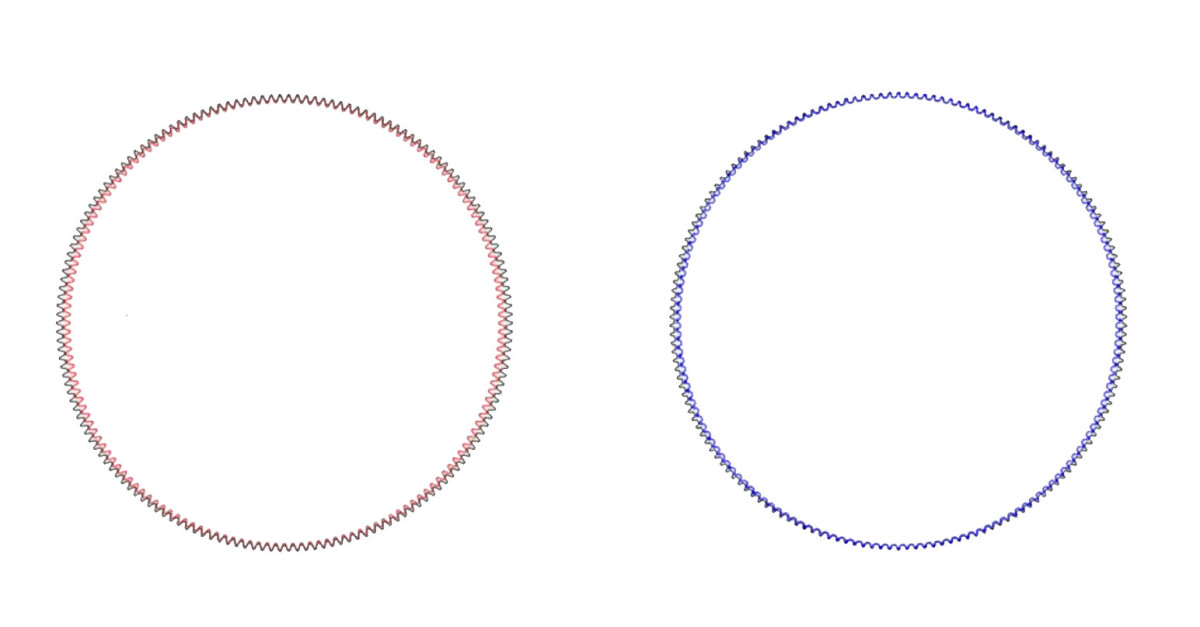

• Även känd som en dubbel-cirkulärbågs harmonisk växel, ger den överlägsen ingreppsprestanda och högre kontakttal mellan den cirkulära splinen och flexsplinen.

• Kompakt och lätt, vilket gör den idealisk för industrirobotar med begränsat utrymme.

• HONPINEs FoU-analys bekräftar att den dubbel-cirkulärbågiga tandprofilen överträffar traditionella evolventkuggar när det gäller spänningsfördelning och motstånd mot deformation.

• Optimerad genom ortogonala tester baserade på återkoppling från globala kunder, vilket förbättrar prestanda och stabilitet.

• Noggrann kvalitetsvalidering säkerställer överensstämmelse med marknadens krav och tillförlitlighet.



Rekommenderade koppformade harmoniska växlar från HONPINE

FSG-serien     – Lättinstallerad strain wave-växel för robotarmar och tätade roterande bord

FSD-serien     – Kompakt koppformad harmonisk växel för flyg- och rymdteknik, robotteknik, och halvledarutrustning

FCG-AJ           –   Serien – Koppformad strain wave-växel för hög belastning med högt vridmoment

HONPINEs koppformade harmoniska växlarerbjuder längre livslängd, högre precision, och bättre hållbarhet, vilket gör dem till ett överlägset val för högpresterande automations- och robotapplikationer.
