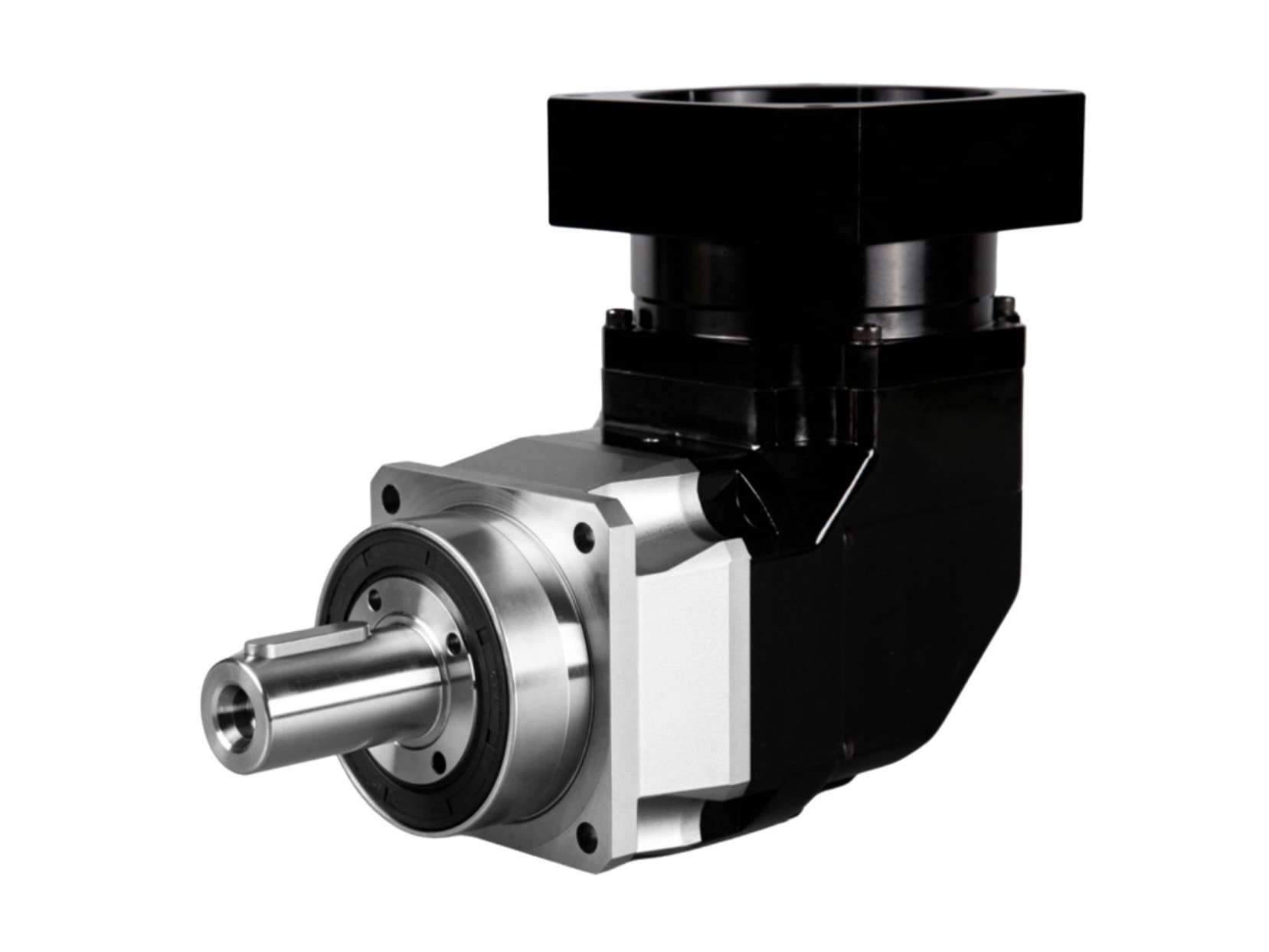

90 graders in-/utgångs planetväxel med rullager

Name: 90 graders in-/utgångs planetväxel med rullager
SKU: 0

● Introduktion

Den högbelastningsbara planetväxeln med rät vinkel är ett planetväxeltransmissionssystem med en vertikal 90-graders layout mellan in- och utgående axlar, båda placerade i samma plan. Utgångsänden är förstärkt med koniska rullager med hög belastningskapacitet, vilket gör att den kan motstå större radiella krafter och vältande moment. Kraftöverföring och hastighetsreducering uppnås genom kuggingrepp i flera steg. Dess kompakta och utrymmeseffektiva konstruktion gör den idealisk för allmänna industriella tillämpningar med utrymmesbegränsningar eller som kräver vertikal in-/utgångsorientering, särskilt lämpad för verktygsmaskiner som kräver hög motståndskraft mot vältande moment.

Kontakta oss

Funktioner

● Högbelastade koniska rullager

Utgående änden använder högbelastade koniska rullager för att motstå högre radiella krafter och vältmoment.

● 90-graders in-/utgångskonfiguration
Det vinkelräta axelarrangemanget optimerar utrymmesutnyttjandet och omdirigerar utgående vridmoment.

● Högeffektiva spiral- och koniska kugghjul
Använder spiralformade kugghjul i kombination med en integrerad konisk kugghjulssats, med bibehållen verkningsgrad på över 90% i flerstegstransmission.

● Hög precision och lågt glapp
Precisionsslipade kugghjul och en låsmekanism av spännhylstyp minimerar glappet till ≤2 bågminuter (1/30 of a degree), vilket uppfyller servosystems stränga krav på positioneringsnoggrannhet.

● Exceptionell belastningskapacitet
Flerkuggig ingreppsfunktion fördelar belastningarna jämnt. Sätthärdade och härdade kugghjul tillsammans med nålrullager möjliggör utgående vridmoment upp till flera tusen Nm och överlägsen stöttålighet.

● Lågt ljud och stabil drift
Patenterad bullerreduceringsteknik och en spiralformad tandrullningsdesign för ingrepp minskar driftljudet samtidigt som den säkerställer jämn, vibrationsfri prestanda.

● Hållbarhet och underhållsfri konstruktion
Högklassiga tätningar och permanent smörjteknik säkerställer en kugghjulslivslängd på över 20,000 timmar, även i krävande miljöer med höga temperaturer eller dammexponering.

Specifikation

Blad 1



Parametertabell		Antal steg	Utväxling	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Märkmoment utgående	Nm	enkel	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		dubbel	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	—	—	460	—	—	—
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	—	—
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Rotationsinerti	Kg.cm3	enkel	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		dubbel	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	—	—	6.84	—	—	—
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	—	—
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Blad 2



Parametertabell		Antal steg	Utväxling	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Max acceleration torque	Nm	1,2	3~200	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3~200	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	3~20	4000	4000	3000	3000	2000	1500
Märkinmatningshastighet	rmp	2	15~200	4500	4000	3000	3000	2000	2500
Max inmatningshastighet	rmp	1	3~20	8000	8000	6000	6000	4000	2500
Max inmatningshastighet	rmp	2	15~200	8000	8000	6000	6000	4000	4000
Ultraprecist glapp	arcmin	1	3~20	≤2	≤2	≤2	≤2	≤2	≤2
Ultraprecist glapp	arcmin	2	15~200	≤4	≤4	≤4	≤4	≤4	≤4
Precist glapp	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
Precist glapp	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Standardglapp	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6
Standardglapp	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
Torsionsstyvhet	Nm/arcmin	1,2	3~200	14	31	57	182	400	580
Max. radialkraft	N	1,2	3~200	4800	9450	15200	23000	34000	58000
Max. axialkraft	N	1,2	3~200	3800	6250	12000	14500	23000	59000
Vältningsmoment	Nm	1,2	3~200	365	990	1900	2870	5550	8500
Livslängd	hr	1,2	3~200	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	3~20	≥95%
Verkningsgrad	%	2	15~200	≥92%
Vikt	kg	1	3~20	6.4	13.9	23.7	50.0	83.0	100.3
Vikt	kg	2	15~200	7.8	15.1	26.7	54.0	95.0	125.3
Driftstemperatur	℃	1,2	3~200	-10℃-90℃
Smörjning		1,2	3~200	Syntetiskt fett
Skyddsklass		1,2	3~200	IP65
Monteringsposition		1,2	3~200	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	3~20	≤65	≤68	≤70	≤72	≤74	≤75
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	15~200	≤65	≤68	≤70	≤72	≤74	≤75
