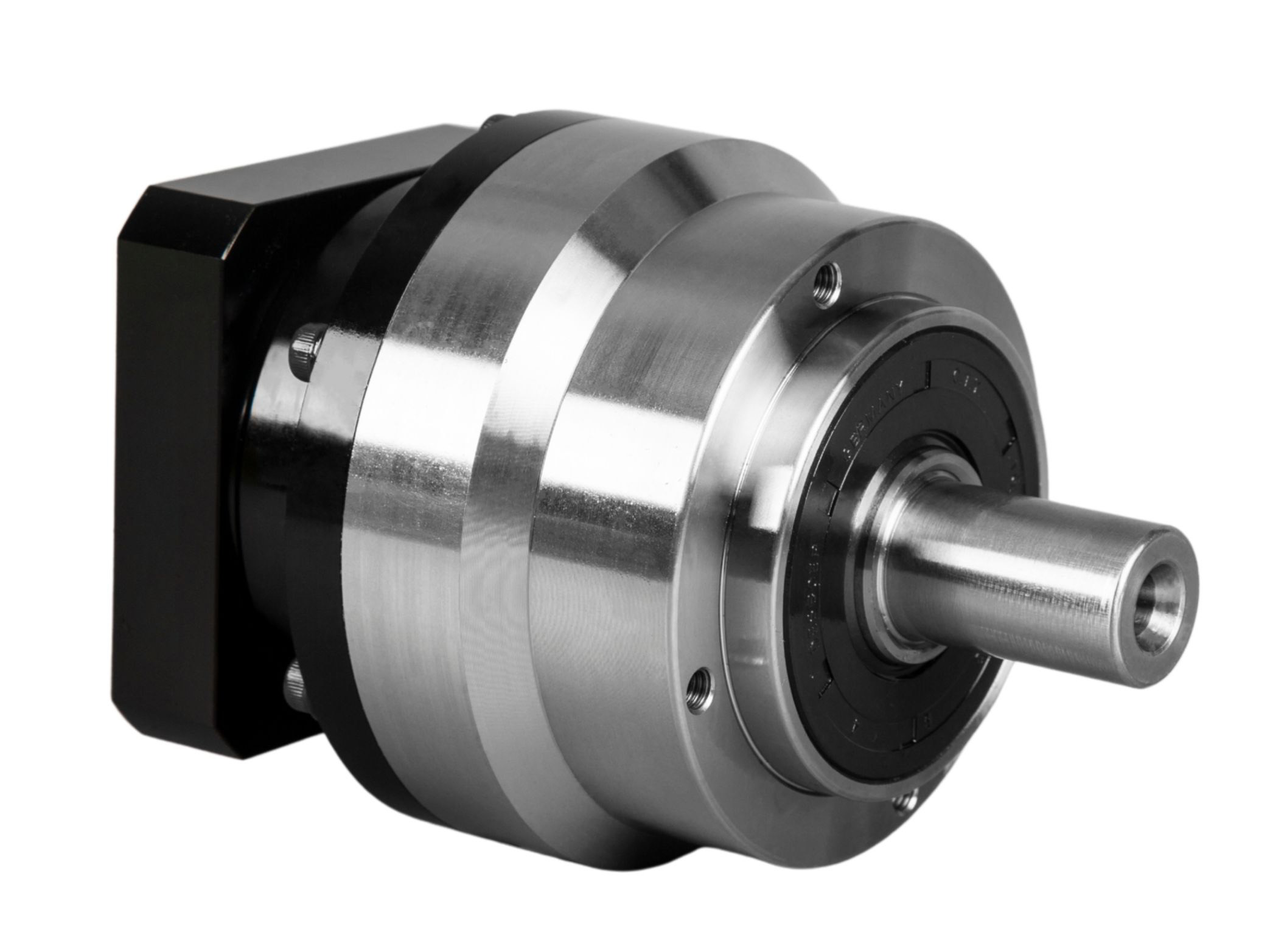

Cirkulär fläns högprecisions planetväxel med reduktion

Name: Cirkulär fläns högprecisions planetväxel med reduktion
SKU: 0

● Introduktion

Planetväxeln med axelutgång och cirkulär fläns är ett planetväxelsystem med en vertikal 90-degree layout mellan in- och utgående axlar, båda placerade i samma plan. Växellådan har ett cirkulärt hus och en cirkulär utgående fläns. Kraftöverföring och hastighetsreduktion uppnås genom flerstegs kuggingrepp. Dess kompakta och utrymmeseffektiva design gör den idealisk för allmänna industriella tillämpningar med utrymmesbegränsningar eller som kräver vertikal orientering mellan in- och utgång.

Kontakta oss

Funktioner

● Cirkulär hus- och flänsdesign

Växellådshuset och utgående fläns har en cirkulär struktur. Skruvar fästs vertikalt nedåt uppifrån, och ytterligare flänsar kan kundanpassas på den cirkulära utgående änden för att uppfylla specifika kundkrav.

● 90-Degers in- och utgångskonfiguration
Det vinkelräta axelarrangemanget optimerar utrymmesanvändningen och omdirigerar utgående vridmoment.

● Högeffektiva sned- och koniska kugghjul
Använder snedkugghjul i kombination med en integrerad konisk kugghjulssats och bibehåller över 90% verkningsgrad i flerstegstransmission.

● Ultrahög precision och lågt glapp
Precisionsslipade kugghjul och en låsmekanism av spännhylstyp minimerar glapp till ≤2 bågminuter (1/30 of a degree), vilket uppfyller servosystems stränga krav på positioneringsnoggrannhet.

● Exceptionell lastkapacitet
Design med flertandsingrepp fördelar belastningar jämnt. Sätthärdade och släckta kugghjul i kombination med nålrullager ger ett utgående vridmoment på upp till flera tusen Nm och enastående slagtålighet.

● Bullerdämpning och vibrationsfri stabilitet
Patenterad bullerdämpande arkitektur och rullande ingreppsteknik för snedställda tänder reducerar driftljud till minimala nivåer samtidigt som jämn, vibrationsfri prestanda säkerställs.

● Förlängd hållbarhet och inget underhåll
Premiumtätningar och livstidssmörjningsteknik säkerställer en kugghjulsdriftslivslängd på över 20,000 timmar, även i extrema miljöer med höga temperaturer eller kraftig dammexponering.

Specifikation

Blad 1



Specifikation		Antal steg	Utväxling	NE070	NE090	NE120	NE155	NE205	NE235
Märkmoment utgående	Nm	enkel	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		dubbel	15	50	120	190	320	550	1080
			16	—	—	—	—	—	—
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Rotationsinerti	Kg.cm3	enkel	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		dubbel	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	—	—	—	—	—	—
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Blad 2



Parametertabell		Antal steg	Utväxling	NE070	NE090	NE120	NE155	NE205	NE235
Max acceleration torque	Nm	1,2	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	3~10	5000	4000	4000	3000	3000	2000
Märkinmatningshastighet	rmp	2	15~100	5000	4000	4000	3000	3000	2000
Max inmatningshastighet	rmp	1	3~10	10000	8000	8000	6000	6000	4000
Max inmatningshastighet	rmp	2	15~100	10000	8000	8000	6000	6000	4000
Ultraprecist glapp	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1
Ultraprecist glapp	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3
Precist glapp	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
Precist glapp	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
Torsionsstyvhet	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
Max. radialkraft	N	1,2	3~100	1730	3250	7000	9600	14500	27800
Max. axialkraft	N	1,2	3~100	865	1625	3500	4800	7250	13900
Vältningsmoment	Nm	1,2	3~100	77	152	325	530	920	1840
Livslängd	hr	1,2	3~100	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	3~10	≥97%
Verkningsgrad	%	2	15~100	≥94%
Vikt	kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
Vikt	kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Driftstemperatur	℃	1,2	3~100	-10℃-90℃
Smörjning		1,2	3~100	Syntetiskt fett
Skyddsklass		1,2	3~100	IP65
Monteringsposition		1,2	3~100	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	15~100	≤58	≤60	≤63	≤65	≤67	≤70
