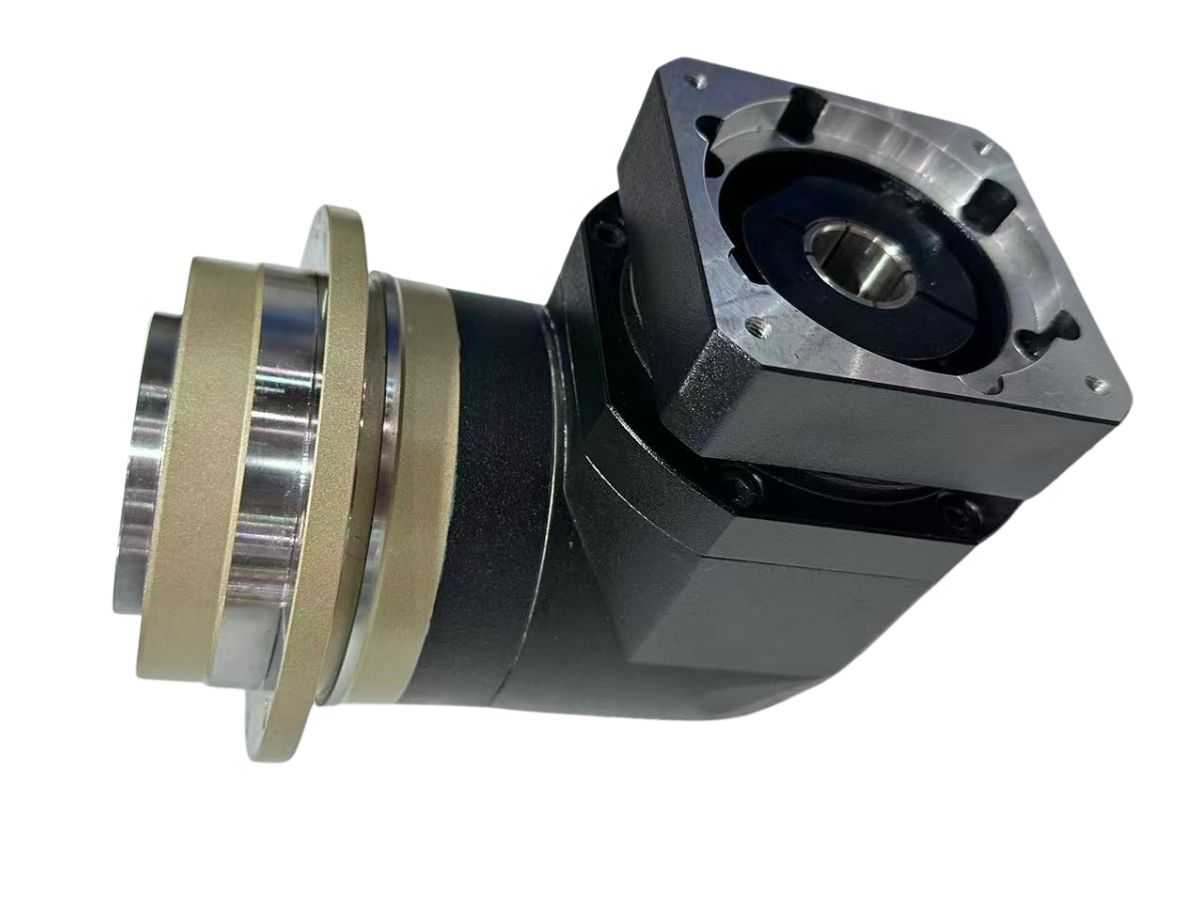

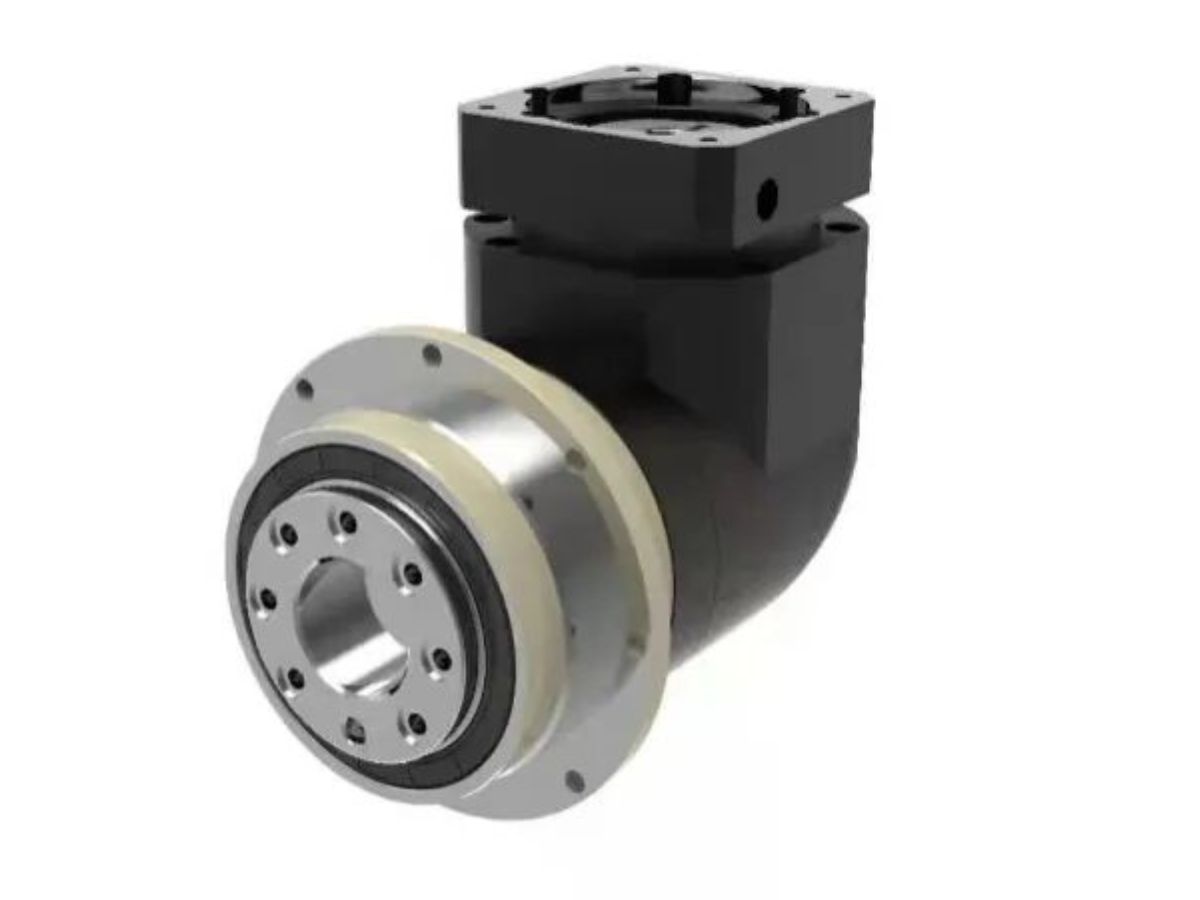

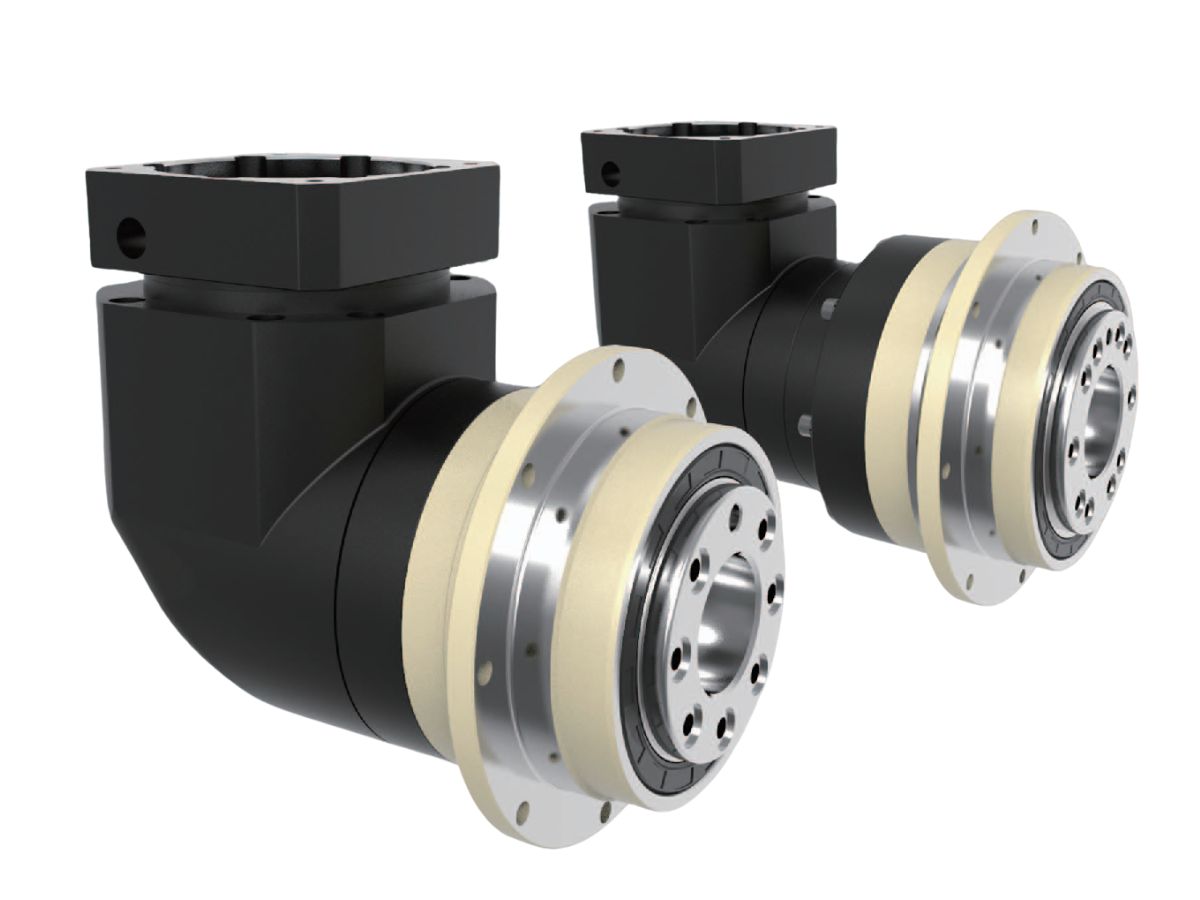

Brett utväxlingsområde, hög vridmomentkapacitet, precisionsplanetväxellåda

Name: Brett utväxlingsområde, hög vridmomentkapacitet, precisionsplanetväxellåda
SKU: -1

● Introduktion

HONPINE MYDR-serien med precisionsplanetväxellådor har en flänsutgångskonstruktion med hög styvhet och kombinerar ett brett utväxlingsområde, hög vridmomentkapacitet och tillförlitlig överföringsprestanda för industriella rörelsestyrningstillämpningar. Serien finns i sju storlekar från 47 mm till 255 mm och erbjuder utväxlingar från 4:1 till 200:1 samt ett nominellt utgående vridmoment från 14 Nm till 2000 Nm, vilket gör den lämplig för ett brett utbud av servomotorsystem.
Med ett glapp på ≤2 bågminuter för enstegsmodeller och ≤4 bågminuter för tvåstegsmodeller levererar MYDR-serien utmärkt positioneringsnoggrannhet, hög överföringseffektivitet och lång livslängd. Den är idealisk för industriell automation, förpackningsmaskiner, monteringssystem, transportutrustning och andra OEM-tillämpningar och erbjuder flexibel och tillförlitlig kraftöverföring för krävande rörelsestyrningssystem.

Kontakta oss

Funktioner

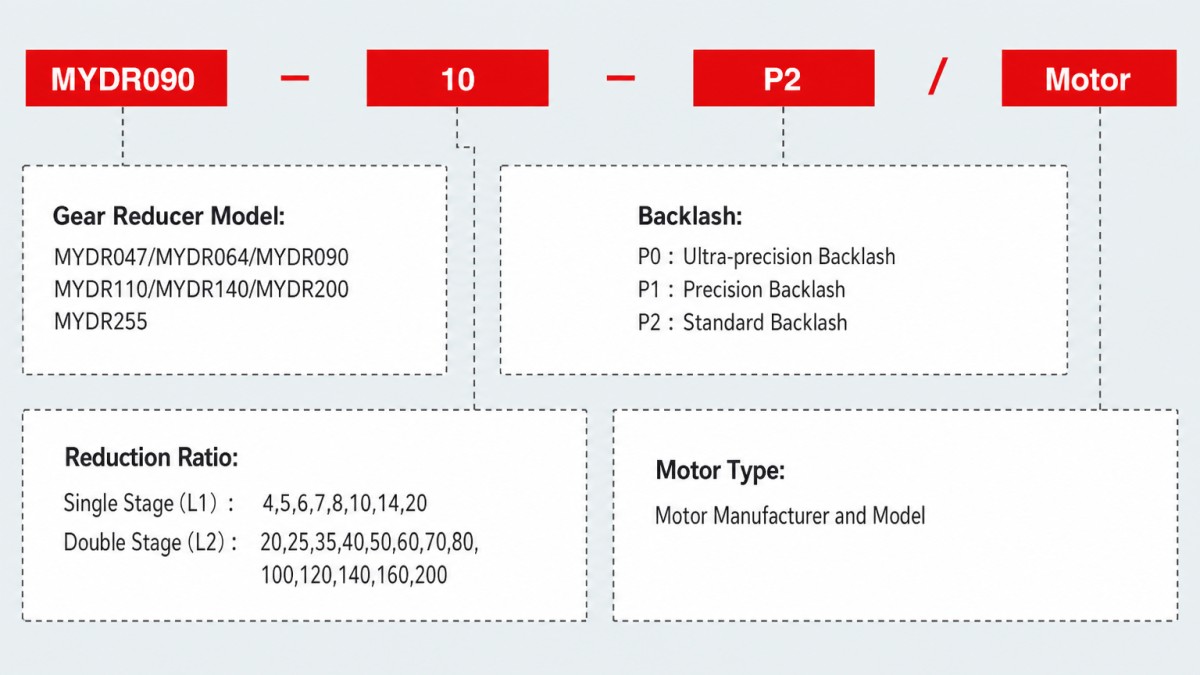

Specifikation

Blad 1



Specifikation	Enhet	Steg	Utväxlingsförhållande¹	MYDR047	MYDR064	MYDR090	MYDR110	MYDR140	MYDR200	MYDR255
Nominellt utgående vridmoment T₂N	Nm	1	4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			6	-	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	48	130	270	560	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	-	50	140	300	550	1,100	1,800
			20	-	40	100	230	450	520	1,220
		2	20	19	48	130	270	560	1,100	1,700
			25	22	60	160	330	650	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	48	130	270	560	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	-	55	150	310	600	-	-
			70	22	60	160	330	650	1,200	2,000
			80	-	48	130	270	560	一
			100	22	60	160	330	650	1,200	2,000
			120	-	-	150	310	600	-	一
			140	-	-	140	300	550	1,100	1,800
			160	-	-	120	260	500	-	-
			200	-	-	100	230	450	520	1,220
Maximalt utgående vridmoment T₂B	Nm	12	4~200	3 × nominellt utgående vridmoment
Nominellt ingångsvarvtal n₁	rpm	12	4~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maximalt ingångsvarvtal n₁B	rpm	12	4~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultraprecisionsglapp (P0)	bågmin	1	4~20	-	-	≤2	≤2	≤2	≤2	≤2
Ultraprecisionsglapp (P0)	bågmin	2	20~200	-	-	≤4	≤4	≤4	≤4	≤4
Precisionsglapp (P1)	bågmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Precisionsglapp (P1)	bågmin	2	20~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standardglapp (P2)	bågmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standardglapp (P2)	bågmin	2	20~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Vridstyvhet		12	4~200	7	13	31	82	151	440	1,006
Maximalt böjmoment M₂KB²	Nm	12	4~200	42.5	125	235	430	1,300	3,064	5,900
Tillåten radiell belastning F₂rB²	N	12	4~200	1,080	2,110	2,310	4,800	6,200	5,450	10,600
Livslängd	hr	12	4~200	20,000*
Verkningsgrad η	%	1	4~20	≥95%
Verkningsgrad η	%	2	20~200	≥92%
Vikt	kg	1	4~20	1.1	2.1	5.9	10.5	21.9	50.9	85.4
Vikt	kg	2	20~200	1.4	1.9	4.5	9.8	20.1	45.4	85.9
Drifttemperatur	℃	12	4~200	-10℃~+90℃
Smörjning		12	4~200	Syntetiskt fett
Kapslingsklass		12	4~200	IP65
Monteringsposition		12	4~200	Monteringsorientering
Ljudnivå (n₁ = 3000 rpm)	dB	12	4~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
