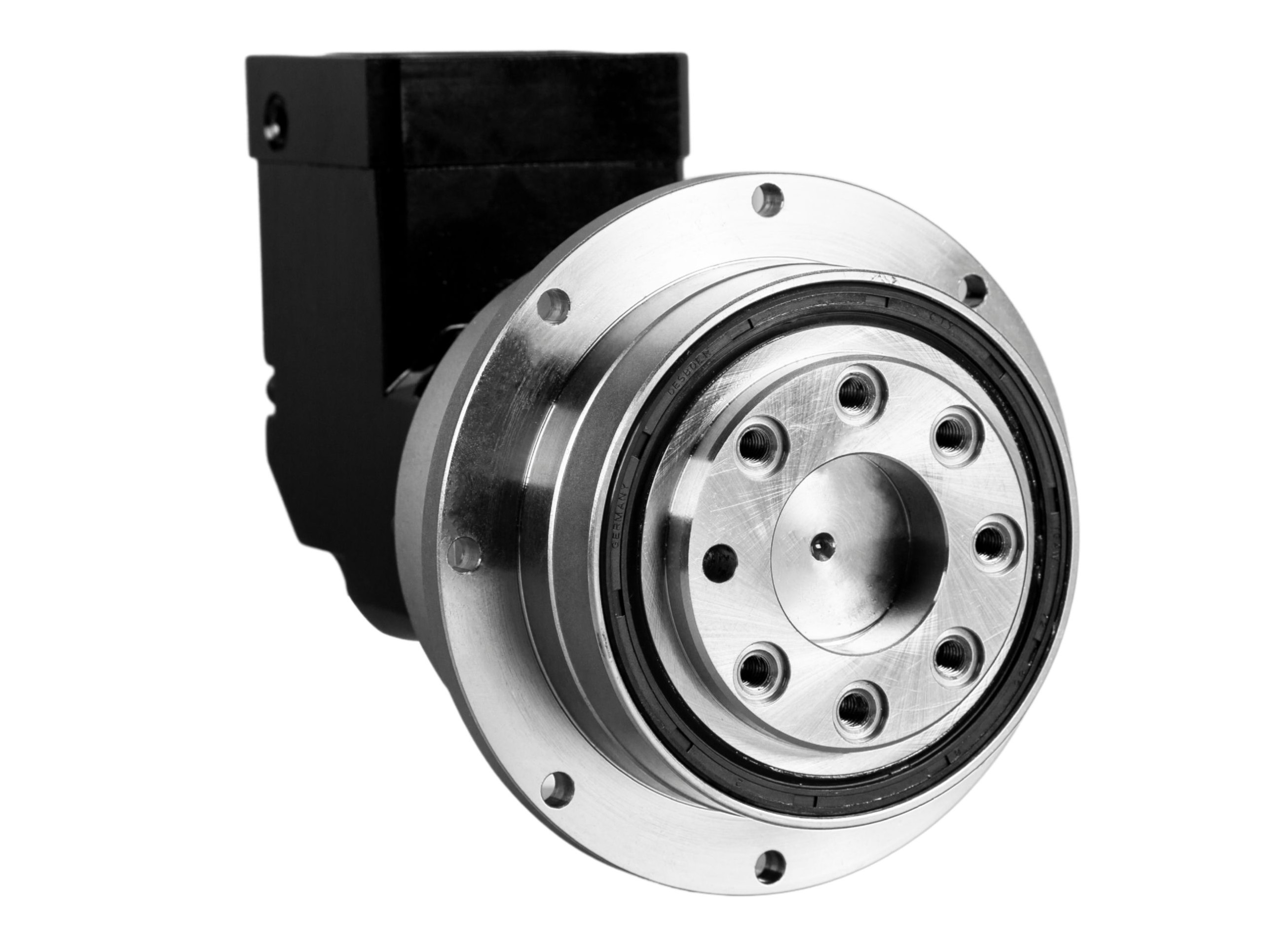

Planetväxel med rät vinkel och hög belastningskapacitet

Name: Planetväxel med rät vinkel och hög belastningskapacitet
SKU: 0

● Introduktion

Planetväxeln med rät vinkel och hög belastningskapacitet är ett planetväxeltransmissionssystem med en vertikal 90-degree layout mellan in- och utgående axlar, båda placerade på samma plan. Utgående ände är utrustad med en flänsplatta. Kraftöverföring och hastighetsreduktion uppnås genom flerstegs kuggingrepp. Dess lilla och utrymmeseffektiva konstruktion gör den idealisk för allmänna industriella tillämpningar med utrymmesbegränsningar eller som kräver vertikal in-/utgångsorientering, särskilt lämpad för verktygsmaskiner som kräver hög motståndskraft mot vältmoment.

Kontakta oss

Funktioner

● Flänsplatta utgående
Den utgående änden är utformad som en plan flänsplatta för säker montering.

● 90-Degree inmatnings- och utmatningskonfiguration
Det vinkelräta axelarrangemanget optimerar utrymmesutnyttjandet och omdirigerar utgående vridmoment.

● Högeffektiva helicala och koniska kugghjul
Använder helicala kugghjul i kombination med en integrerad uppsättning koniska kugghjul, med bibehållen verkningsgrad på över 90% i flerstegstransmission.

● Hög precision och lågt backlash
Precisionsslipade kugghjul och en låsmekanism av hylstyp minimerar backlash till ≤2 bågminuter (1/30°), vilket säkerställer överensstämmelse med servosystemets krav på positionsnoggrannhet.

● Exceptionell lastkapacitet
Flerkuggsingrepp fördelar belastningar jämnt. Sätthärdade och släckta kugghjul i kombination med nålrullager möjliggör ett utgående vridmoment på upp till flera tusen Nm och överlägsen stöttålighet.

● Lågt buller och stabil drift
Patenterad bullerreduceringsteknik och en helicaltandrullande ingreppsdesign minskar driftbullret samtidigt som den säkerställer jämn, vibrationsfri prestanda.

● Lång livslängd och underhållsfri konstruktion
Högklassiga tätningar och permanent smörjning säkerställer en kugghjulslivslängd som överstiger 20,000 timmar, även i krävande miljöer med höga temperaturer eller dammexponering.

Specifikation

Blad 1



Specifikation		Antal steg	Utväxling	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Märkutgångsmoment	Nm	enkel	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	—	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	—	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		dubbel	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	—	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Rotationsinerti	Kg.cm3	enkel	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	—	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	—	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		dubbel	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	—	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Blad 2



Parametertabell		Antal steg	Utväxling	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Max acceleration torque	Nm	1,2	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	4~20	5000	4000	4000	3000	3000	2200	2000
Märkinmatningshastighet	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
Max inmatningshastighet	rmp	1	4~20	10000	8000	8000	6000	6000	4000	3500
Max inmatningshastighet	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
Ultraprecist glapp	arcmin	1	4~20	—	≤2	≤2	≤2	≤2	≤2	≤2
Ultraprecist glapp	arcmin	2	16~200	—	≤4	≤4	≤4	≤4	≤4	≤4
Precist glapp	arcmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Precist glapp	arcmin	2	16~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standardglapp	arcmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standardglapp	arcmin	2	16~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Torsionsstyvhet	Nm/arcmin	1,2	4~200	13	31	95	183	529	1030	1421
Max. radialkraft	N	1,2	4~200	2300	4100	9400	15000	25600	42000	59800
Max. axialkraft	N	1,2	4~200	1055	2980	5600	9300	19000	33400	59000
Vältningsmoment	Nm	1,2	4~200	94	198	482	1090	4030	6100	8500
Livslängd	hr	1,2	4~200	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	4~20	≥95%
Verkningsgrad	%	2	16~200	≥92%
Vikt	kg	1	4~20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Vikt	kg	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Driftstemperatur	℃	1,2	4~200	-10℃-90℃
Smörjning		1,2	4~200	Syntetiskt fett
Skyddsklass		1,2	4~200	IP65
Monteringsposition		1,2	4~200	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	4~20	≤63	≤65	≤68	≤70	≤72	≤74	≤74
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	16~200	≤63	≤65	≤68	≤70	≤72	≤74	≤74
