Planetväxelförsett ihåligt rotationsbord med hög precision

Planetväxelförsett ihåligt rotationsbord med hög precision

  • Planetväxelförsett ihåligt rotationsbord med hög precision
  • Planetväxelförsett ihåligt rotationsbord med hög precision

● Introduktion

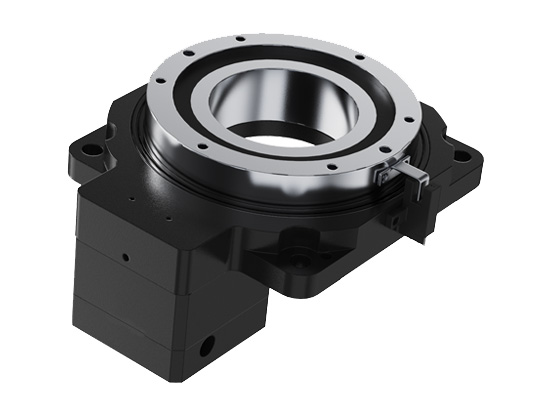

Ett planetväxelförsett ihåligt rotationsbord är ett integrerat system som kombinerar en planetväxel med en ihålig rotationsplattform och erbjuder ett bredare utbud av utväxlingar anpassade för specifika tillämpningar. Dess kärnkonstruktion har en ihålig struktur som gör det möjligt för ledningar (t.ex. luftslangar och elektriska kablar) att passera genom rotationsbordets mitt, vilket eliminerar kabeltrassel som är vanligt i traditionella rotationsmekanismer. Plattformen drivs av en servomotor och uppnår högprecis vinkelstyrning genom växelreduktion eller snäckväxeltransmission, vilket ger exceptionell styvhet och repeterbar positioneringsnoggrannhet.
Kontakta oss

Funktioner

● Design med ihålig struktur

  • Central ihålig kanal möjliggör överföring av medier (luft/vätska/elektricitet), vilket förenklar utrustningens layout.

  • Sidomonterat motorgränssnitt förhindrar störningar mellan rörledningar och rörliga komponenter.


● Integrerad planetväxel
Erbjuder flera utväxlingsalternativ för att uppfylla specifika applikationskrav.


● Stöd med hög styvhet
Precisionskorsrullager med 90° förskjutna förspända rullar klarar radiella, axiella och vältande belastningar och ger 5-10x högre styvhet än konventionella lager.


● Hög rotationsnoggrannhet
Rundbordet genomgår sekundär slipning för att säkerställa strikta geometriska toleranser (koaxialitet, parallellitet), vilket ger överlägsen rotationsprecision.


● Flexibel kompatibilitet

  • Kompatibel med servo-/stegmotorer av alla märken; stöd för kundanpassade flänsar och axelhålsgränssnitt.

  • Modulär design möjliggör horisontell/vertikal installation för förbättrad skalbarhet.

Specifikation

Blad 1

Planetväxelförsedda ihåliga rotationsaktuatorer
Modell
85A-0585A-10110A-05110A-10130A-6/10170A-10200A-10280A-10
Stegförhållande
555101055510106101010101010101010101010101010
Planetväxelförhållande
5710710571071055710357103571035710
Total reduktionsutväxling
2535507010025355070100305070100305070100305070100305070100
Diameter på ihålig genomföringmmφ33φ33φ35φ35φ62φ72φ100φ150
Nominellt utgående vridmomentN·m18N·m14N·m35N·m35N·m43N·m34N·m112N·m112N·m120N·m
Maximal hastighetRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpm250rpm
Repeterbar positioneringsnoggrannhetArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec
Tillåten axiell belastningN500N500N2000N2000N2000N3000N4000N7000N
Tillåten radiell belastningN250N250N1200N1200N1200N2000N2500N3500N
Bordets parallellitetmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm
Axialkastmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Ytterdiameterkastmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm
Tröghetsmomentkg·m21203x10-6kg·m21203x10-6kg·m21483x10-6kg·m21483x10-6kg·m22272x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2
PositioneringsnoggrannhetArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec
Drifttemperatur°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C
Livslängdh20000h20000h20000h20000h20000h20000h20000h20000h
KapslingsklassIPIP40IP40IP40IP40IP40IP40IP40IP40
BullernivådB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB
