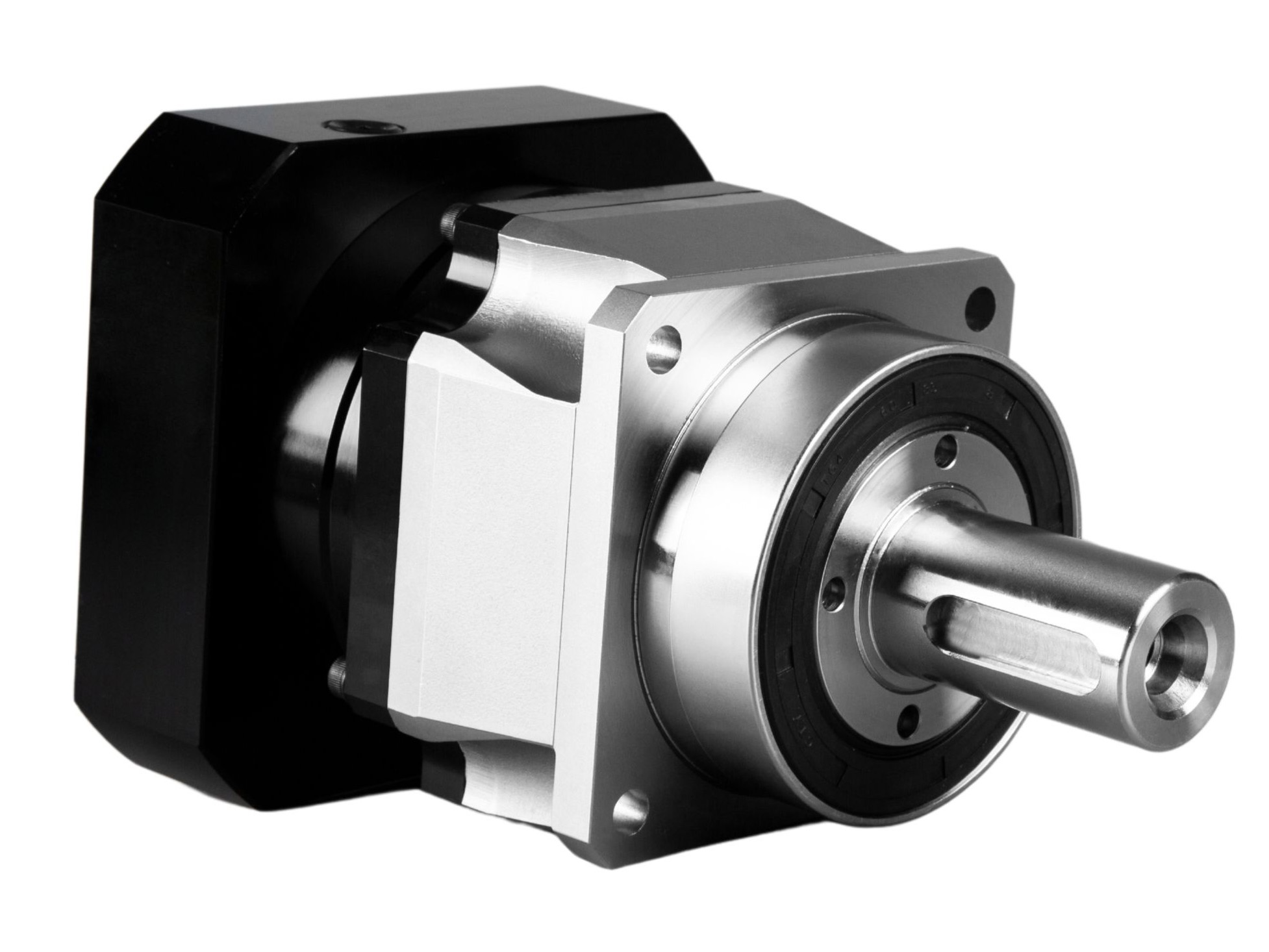

Konisk transmissionsväxel, axelmonterad planetväxellåda

Name: Konisk transmissionsväxel, axelmonterad planetväxellåda
SKU: 0

● Introduktion

Den axelutgående planetväxeldriften med hög lastkapacitet är ett kompakt transmissionssystem med en vertikal 90° ingångs-utgångsaxelkonfiguration, båda placerade i samma plan. Utgångsänden är utrustad med koniska rullager med hög lastkapacitet för att motstå extrema radiella krafter och vältmoment. Kraftöverföring och hastighetsreduktion uppnås genom flerstegs kuggingrepp, vilket gör den idealisk för industriella tillämpningar med begränsat utrymme som kräver vertikal omdirigering av vridmoment, särskilt i verktygsmaskiner med höga krav på vältmoment.

Kontakta oss

Funktioner

● Högbelastade koniska rullager
Utgångsänden integrerar högbelastade koniska rullager för att hantera förhöjda radiella krafter och vältmoment.

● 90-graders in-/utgångskonfiguration
Den vinkelräta axelutformningen optimerar utrymmeseffektiviteten och omdirigerar utgående vridmomentsriktning.

● Högeffektiva snedkuggade kugghjul och koniska kugghjul
Använder snedkuggade kugghjul med en integrerad uppsättning koniska kugghjul, vilket säkerställer över 90% verkningsgrad i flerstegstransmission.

● Ultrahög precision och minimalt glapp
Precisionsslipning av kugghjul och ett låssystem av spännhylstyp minskar glappet till ≤2 arcminutes (1/30°), vilket uppfyller servosystems stränga standarder för positioneringsnoggrannhet.

● Exceptionell lastkapacitet
Ingrepp med flera tänder fördelar belastningar jämnt. Tillsammans med sätthärdade/släckhärdade kugghjul och nålrullager ger det ett utgående vridmoment på upp till flera tusen Nm och överlägsen stöttålighet.

● Brusreducering och vibrationsfri stabilitet
Patenterad ljuddämpningsteknik och en rullande ingreppsdesign med snedställda kuggtänder säkerställer tyst drift (≤50dB) och jämn, vibrationsfri prestanda.

● Lång livslängd och underhållsfri drift
Premiumtätningar och livstidssmörjning förlänger kugghjulens livslängd till över 20,000 timmar, även under extrema förhållanden som höga temperaturer eller dammiga miljöer.

Specifikation

Blad 1



Parametertabell		Antal steg	Utväxling	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Märkmoment utgående	Nm	enkel	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	—	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		dubbel	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	—	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	—	—	—	460	—	—	—
			50	50	160	310	610	1180	2000	3100
			60	—	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	—	—
			100	35	110	220	460	950	1250	1850
Rotationsinerti	Kg.cm3	enkel	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	—	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		dubbel	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	—
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	—	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	—	—	—	2.71	—	—	—
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	—	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	—	—
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Blad 2



Parametertabell		Antal steg	Utväxling	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Max acceleration torque	Nm	1,2	3~100	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3~100	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	3~10	4000	4000	4000	3000	3000	2000	1500
Märkinmatningshastighet	rmp	2	15~100	4500	4500	4000	3000	3000	2000	2500
Max inmatningshastighet	rmp	1	3~10	8000	8000	8000	6000	6000	4000	2500
Max inmatningshastighet	rmp	2	15~100	8000	8000	8000	6000	6000	4000	4000
Ultraprecist glapp	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1	≤1
Ultraprecist glapp	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3	≤3
Precist glapp	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Precist glapp	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionsstyvhet	Nm/arcmin	1,2	3~100	8	14	31	57	182	400	580
Max. radialkraft	N	1,2	3~100	2630	4800	9450	15200	23000	34000	58000
Max. axialkraft	N	1,2	3~100	1650	3800	6250	12000	14500	23000	59000
Vältningsmoment	Nm	1,2	3~100	154	365	990	1900	2870	5550	8500
Livslängd	hr	1,2	3~100	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	3~10	≥97%
Verkningsgrad	%	2	15~100	≥94%
Vikt	kg	1	3~10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Vikt	kg	2	15~100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Driftstemperatur	℃	1,2	3~100	-10℃-90℃
Smörjning		1,2	3~100	Syntetiskt fett
Skyddsklass		1,2	3~100	IP65
Monteringsposition		1,2	3~100	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70	≤72
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	15~100	≤60	≤60	≤63	≤65	≤67	≤70	≤72
