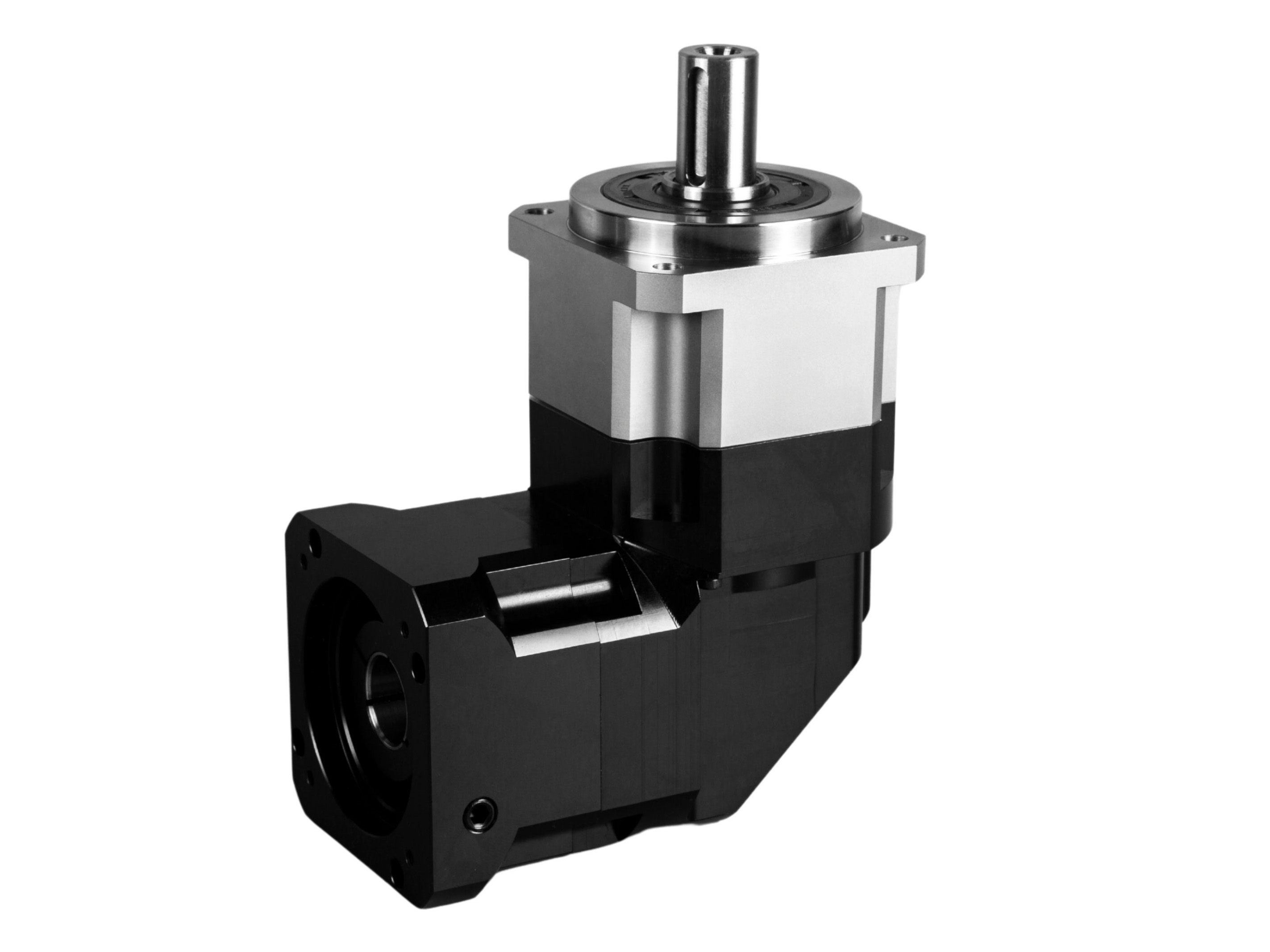

Vinkelrät planetväxel med fyrkantigt hus och utgående fläns

Name: Vinkelrät planetväxel med fyrkantigt hus och utgående fläns
SKU: 0

● Introduktion

Den vinkelräta planetväxeln med fyrkantig ram och utgående fläns är en planetväxeltransmissionsenhet med en vertikal 90 degree layout mellan ingående och utgående axlar, där båda axlarna ligger i samma plan. Den kännetecknas av sitt fyrkantiga hus och sin fyrkantiga utgående fläns, och denna växel uppnår kraftöverföring och hastighetsreduktion genom flerstegs kuggingrepp. Den erbjuder en kompakt struktur och platsbesparande fördelar, vilket gör den särskilt lämplig för allmänna industriella tillämpningar som kräver att utrymmesbegränsningar uppfylls eller vertikala ingående-utgående orienteringsarrangemang.

Kontakta oss

Funktioner

● Fyrkantigt hus och utgående fläns
Växelhusets hus och den utgående flänsen har en fyrkantig struktur. Skruvar fästs från botten och uppåt, vilket säkrar enheten till monteringsstrukturen.

● 90 graders in- och utgångsorientering
Ingående och utgående axlar är orienterade i 90 grader, vilket sparar utrymme och ändrar utgångsriktningen.

● Högeffektiva sned- och koniska kugghjul
Alla kugghjul använder snedställda tänder, med en integrerad konisk kugghjulssats, vilket säkerställer hög transmissionseffektivitet. Flerstegstransmission bibehåller över 90% effektivitet.

● Hög precision och lågt glapp
Precisionsslipningsprocesser för kugghjul och en låsmekanism av spännhylstyp minimerar glappet till inom 2 bågminuter (1/30 of a degree), vilket uppfyller servosystemens stränga krav på positioneringsnoggrannhet.

● Hög lastkapacitet
En design med flerandig ingreppsfunktion fördelar belastningarna jämnt. I kombination med uppkolade och härdade kugghjul och nålrullager levererar växeln ett utgående vridmoment på upp till flera tusen Nm och exceptionell slagtålighet.

● Bullerdämpning och stabilitet
En patenterad bullerdämpande struktur och en rullande ingreppsdesign för snedställda tandytor minskar driftbullret avsevärt samtidigt som den säkerställer jämn drift utan vibrationer.

● Hållbarhet och underhållsfri design
Premiumtätningar och livstidssmörjningsteknik förlänger kugghjulens livslängd till över 20,000 timmar. Växeln tål krävande driftförhållanden, inklusive höga temperaturer och dammiga miljöer.

Specifikation

Blad 1



Specifikation		Antal steg	Utväxling	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Märkmoment utgående	Nm	enkel	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		dubbel	15	50	120	190	320	550	1080
			16	—	—	—	—	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Rotationsinerti	Kg.cm3	enkel	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		dubbel	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	—	—	—	—	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Blad 2



Parametertabell		Antal steg	Utväxling	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Max acceleration torque	Nm	1,2	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	3~20	5000	4000	4000	3000	3000	2000
Märkinmatningshastighet	rmp	2	15~200	5000	4000	4000	3000	3000	2000
Max inmatningshastighet	rmp	1	3~20	10000	8000	8000	6000	6000	4000
Max inmatningshastighet	rmp	2	15~200	10000	8000	8000	6000	6000	4000
Ultraprecist glapp	arcmin	1	3~20	—	≤2	≤2	≤2	≤2	≤2
Ultraprecist glapp	arcmin	2	15~200	—	≤4	≤4	≤4	≤4	≤4
Precist glapp	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
Precist glapp	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Standardglapp	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤5
Standardglapp	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤7
Torsionsstyvhet	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
Max. radialkraft	N	1,2	3~200	1730	3250	7000	9600	14500	27800
Max. axialkraft	N	1,2	3~200	865	1625	3500	4800	7250	13900
Vältningsmoment	Nm	1,2	3~200	77	152	325	530	920	1840
Livslängd	hr	1,2	3~200	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	3~20	≥95%
Verkningsgrad	%	2	15~200	≥92%
Vikt	kg	1	3~20	2.1	6.4	13.0	24.5	51.0	83.0
Vikt	kg	2	15~200	2.1	7.8	14.2	27.5	54.0	95.0
Driftstemperatur	℃	1,2	3~200	-10℃-90℃
Smörjning		1,2	3~200	Syntetiskt fett
Skyddsklass		1,2	3~200	IP65
Monteringsposition		1,2	3~200	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	3~20	≤63	≤65	≤68	≤70	≤72	≤74
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	15~200	≤63	≤65	≤68	≤70	≤72	≤74
