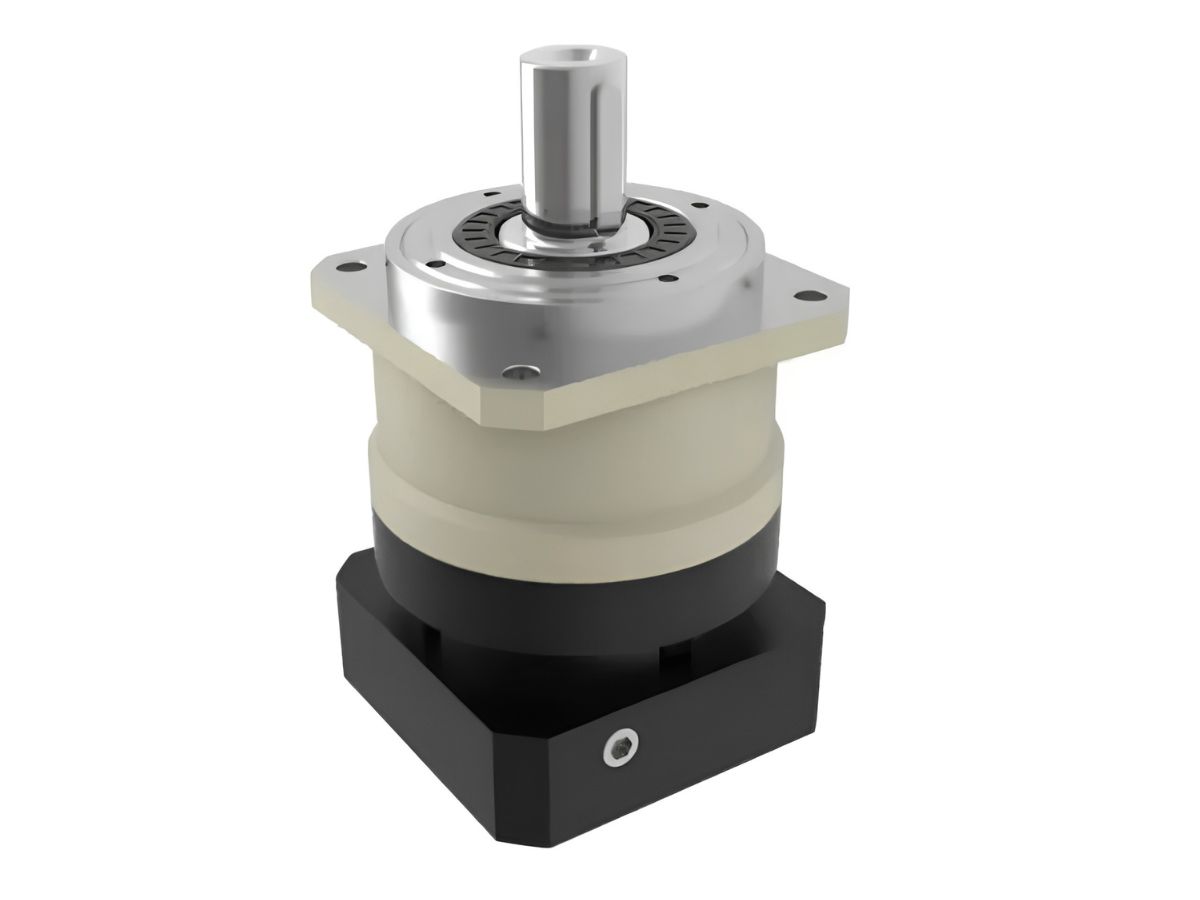

Kostnadseffektiv planetväxellådalåda för servomotorsystem

Name: Kostnadseffektiv planetväxellådalåda för servomotorsystem
SKU: -1

● Introduktion

HONPINE MYB-serien av planetväxellådalådor är en kostnadseffektiv lösning för allmän industriell automation och kombinerar tillförlitlig prestanda, konkurrenskraftiga priser och snabb leverans. Serien finns i sju storlekar från 42 mm till 220 mm och erbjuder ett nominellt utgående vridmoment på upp till 2000 N·m samt ett brett urval av utväxlingar, vilket gör den kompatibel med olika servomotorsystem och kraftöverföringsapplikationer.
Med ett glapp på ≤5 bågminuter för enstegsmodeller och ≤7 bågminuter för tvåstegsmodeller ger MYB-serien stabil positioneringsnoggrannhet för de flesta automationsutrustningar och förenklar samtidigt modellvalet. Den kompakta konstruktionen, höga verkningsgraden och hållbara uppbyggnaden gör den till ett idealiskt alternativ till konventionella remdrifter, standardväxellådor och kedjeöverföringssystem. MYB-serien används i stor utsträckning i transportband, förpackningsmaskiner, monteringssystem och tryckutrustning och erbjuder tillförlitlig och ekonomisk rörelsekontroll för ett brett spektrum av industriella tillämpningar.

Kontakta oss

Funktioner

Specifikation

Blad 1



Specifikation	Enhet	Steg	Utväxlingsförhållande¹	MYB042	MYB060	MYB090	MYB115	MYB142	MYB180	MYB220
Nominellt utgående vridmoment T₂N	N·m	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342		-
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	50	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Maximalt utgående vridmoment T₂B	N·m	12	3~100	3 × nominellt utgående vridmoment
Nominellt ingångsvarvtal n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maximalt ingångsvarvtal n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Kuggspel	bågmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Kuggspel	bågmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Vridstyvhet	N·m/bågminuter	12	3~100	3	7	14	25	50	145	225
Tillåten radiell belastning F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
Tillåten axiell belastning F₂a1B²	N	12	3~100	350	630	1,300	3,000	4,000	6,200	35,000
Tillåten axiell belastning F₂a2B²	N	12	3~100	390	765	1,625	3,350	4,700	7,250	25,000
Livslängd	hr	12	3~100	20,000*
Verkningsgrad η	%	1	3~10	≥97%
Verkningsgrad η	%	2	12~100	≥94%
Vikt	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Vikt	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Drifttemperatur	℃	12	3~100	-10℃~+90℃
Smörjning		12	3~100	Syntetiskt fett
Kapslingsklass		12	3~100	IP65
Monteringsposition		12	3~100	Monteringsorientering
Ljudnivå (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
