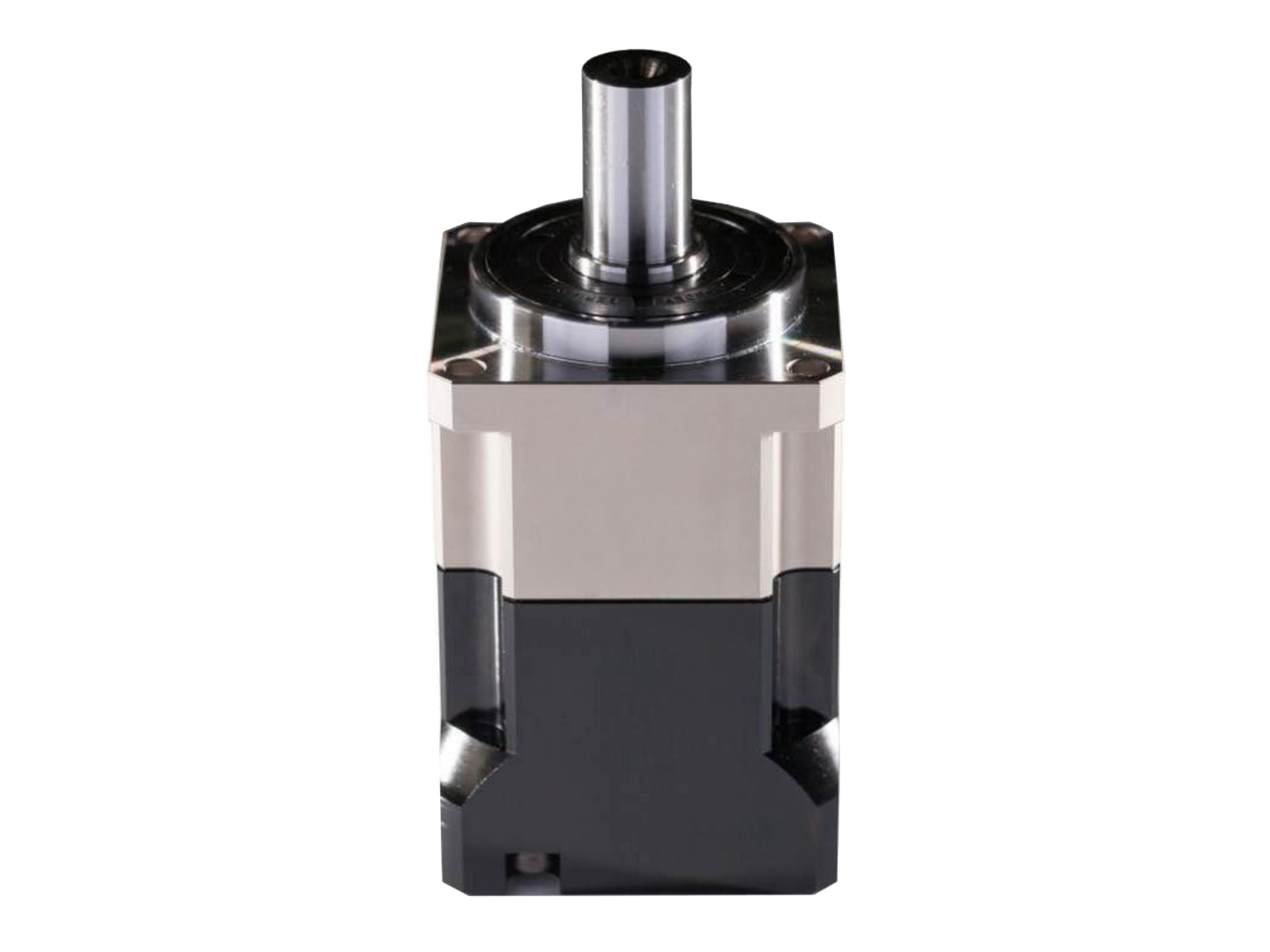

Planetväxelsystem för hastighetsreduktion med fyrkantig fläns

Name: Planetväxelsystem för hastighetsreduktion med fyrkantig fläns
SKU: 0

● Introduktion

Planetväxellådan med axelutgång och fyrkantig fläns är ett planetväxelsystem med en vertikal 90-degree layout mellan in- och utgående axlar, båda placerade på samma plan. Växellådan har ett fyrkantigt hus och en fyrkantig utgående fläns. Kraftöverföring och hastighetsreduktion uppnås genom flerstegsingrepp mellan kugghjul. Dess kompakta och platsbesparande design gör den idealisk för allmänna industriella tillämpningar med utrymmesbegränsningar eller som kräver vertikal in-utgående orientering.

Kontakta oss

Funktioner

● Fyrkantigt hus och flänsstruktur

Växellådshuset och utgående fläns är utformade i en fyrkantig konfiguration. Skruvar fästs uppåt från botten och säkras till monteringsstrukturen.

● 90 graders in- och utgångskonfiguration
Det vinkelräta axelarrangemanget optimerar utrymmesanvändningen och omdirigerar utgående vridmoment.

● Högeffektiva spiral- och koniska kugghjul
Använder spiralkugghjul kombinerade med en integrerad konisk kugghjulssats, vilket bibehåller över 90% verkningsgrad i flerstegstransmission.

● Hög precision och lågt backlash
Precisionsslipade kugghjul och en låsmekanism av spännhylstyp minimerar backlash till ≤2 bågminuter (1/30 of a degree), vilket uppfyller servosystemens stränga krav på positioneringsnoggrannhet.

● Exceptionell lastkapacitet
Ingrepp med flera tänder fördelar belastningar jämnt. Sätthärdade och släckta kugghjul i kombination med nålrullager möjliggör utgående vridmoment på upp till flera tusen Nm och överlägsen stöttålighet.

● Lågt ljud och stabil drift
Patenterad bullerreduceringsteknik och design med rullande ingrepp för spiralformade tänder minskar driftljud samtidigt som den säkerställer jämn, vibrationsfri prestanda.

● Hållbarhet och underhållsfri design
Högklassiga tätningar och permanent smörjteknik säkerställer en kugghjulslivslängd som överstiger 20,000 timmar, även i krävande miljöer med höga temperaturer eller exponering för damm.

Specifikation

Blad 1



Parametertabell		Antal steg	Utväxling	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Märkmoment utgående	Nm	enkel	3	—	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		dubbel	15	—	50	120	190	320	550	1080
			16	19	—	—	—	—	—	—
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Rotationsinerti	Kg.cm3	enkel	3	—	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		dubbel	15	—	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	—	—	—	—	—	—
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Blad 2



Parametertabell		Antal steg	Utväxling	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Max acceleration torque	Nm	1,2	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	3~10	5000	5000	4000	4000	3000	3000	2000
Märkinmatningshastighet	rmp	2	15~100	5000	5000	4000	4000	3000	3000	2000
Max inmatningshastighet	rmp	1	3~10	10000	10000	8000	8000	6000	6000	4000
Max inmatningshastighet	rmp	2	15~100	10000	10000	8000	8000	6000	6000	4000
Ultraprecist glapp	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Ultraprecist glapp	arcmin	2	15~100	—	—	—	≤3	≤3	≤3	≤3
Precist glapp	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Precist glapp	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionsstyvhet	Nm/arcmin	1,2	3~100	3.2	8	14	27	52	148	305
Max. radialkraft	N	1,2	3~100	980	1730	33250	7000	9600	14500	27800
Max. axialkraft	N	1,2	3~100	490	865	1625	3500	4800	7250	13900
Vältningsmoment	Nm	1,2	3~100	34	77	152	325	530	920	1840
Livslängd	hr	1,2	3~100	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	3~10	≥97%
Verkningsgrad	%	2	15~100	≥94%
Vikt	kg	1	3~10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Vikt	kg	2	15~100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Driftstemperatur	℃	1,2	3~100	-10℃-90℃
Smörjning		1,2	3~100	Syntetiskt fett
Skyddsklass		1,2	3~100	IP65
Monteringsposition		1,2	3~100	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	3~10	≤56	≤58	≤60	≤63	≤65	≤67	≤70
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	15~100	≤56	≤60	≤63	≤63	≤65	≤67	≤70
			3	—	0.16	0.61	3.25	9.21	28.98	69.61
