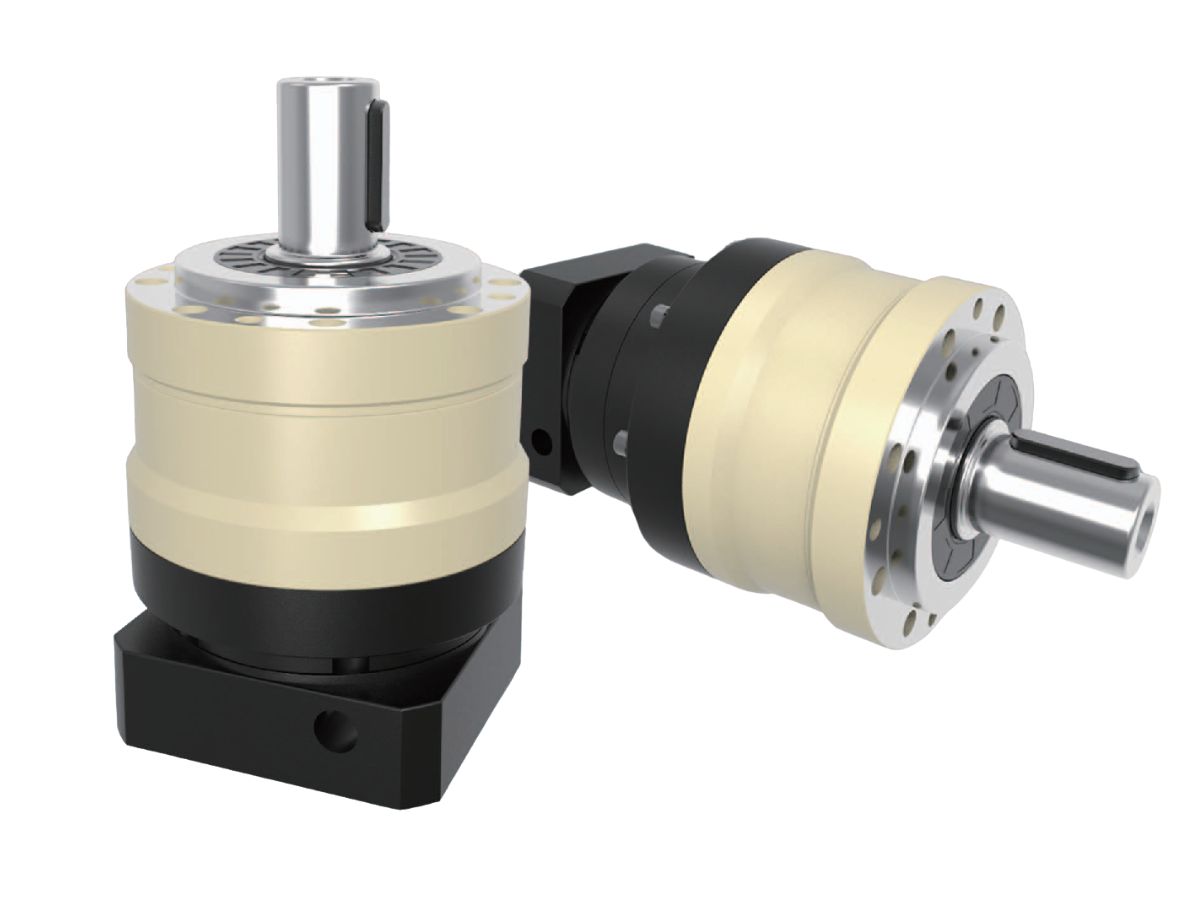

Planetväxellåda med högt vridmoment och hög precision för tunga tillämpningar

Name: Planetväxellåda med högt vridmoment och hög precision för tunga tillämpningar
SKU: -1

● Introduktion

HONPINE MYB-E-serien med precisionsplanetväxellådor är utvecklad för medelstora och stora industrimaskiner som kräver högt vridmoment, utmärkt lastkapacitet och tillförlitlig prestanda. Den finns i sex storlekar från 70 mm till 235 mm och erbjuder utväxlingsförhållanden från 3:1 till 100:1 samt ett nominellt utgående vridmoment från 40 Nm till 2000 Nm. Den robusta konstruktionen ger hög vridstyvhet, stöttålighet och effektiv kraftöverföring.
Med ett glapp på ≤5 bågminuter för enstegsmodeller och ≤7 bågminuter för tvåstegsmodeller ger MYB-E-serien mjuka rörelser och exakt positionering. Den är idealisk för servomotorsystem och används i stor utsträckning i förpackningsmaskiner, transportsystem, träbearbetningsutrustning, materialhantering och industriella automationsapplikationer, där den ger tillförlitlig och kostnadseffektiv rörelsekontroll.

Kontakta oss

Funktioner

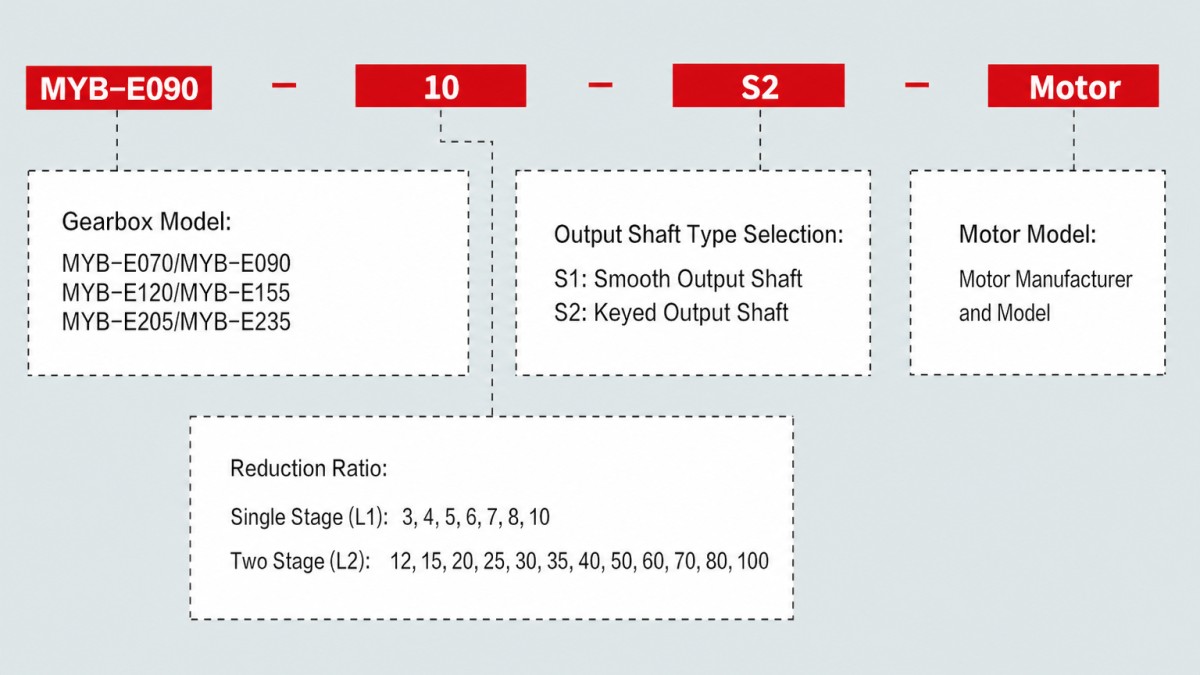

Specifikation

Blad 1



Specifikation	Enhet	Steg	Utväxlingsförhållande¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
Nominellt utgående vridmoment T₂N	Nm	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
Maximalt utgående vridmoment T₂B	Nm	12	3~100	3 × nominellt utgående vridmoment
Nominellt ingångsvarvtal n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
Maximalt ingångsvarvtal n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
Kuggspel	bågmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Kuggspel	bågmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
Vridstyvhet	Nm/arcmin	12	3~100	7	14	25	50	145	225
Tillåten radiell belastning F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
Tillåten axiell belastning F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
Tillåten axiell belastning F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
Livslängd	hr	12	3~100	20,000*
Verkningsgrad η	%	1	3~10	≥97%
Verkningsgrad η	%	2	12~100	≥94%
Vikt	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
Vikt	kg	2	12~100	1.9	4.1	9	17.5	33	60
Drifttemperatur	℃	12	3~100	-10℃~+90℃
Smörjning		12	3~100	Syntetiskt fett
Kapslingsklass		12	3~100	IP65
Monteringsposition		12	3~100	Monteringsorientering
Ljudnivå (n₁ = 3000 rpm)	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
