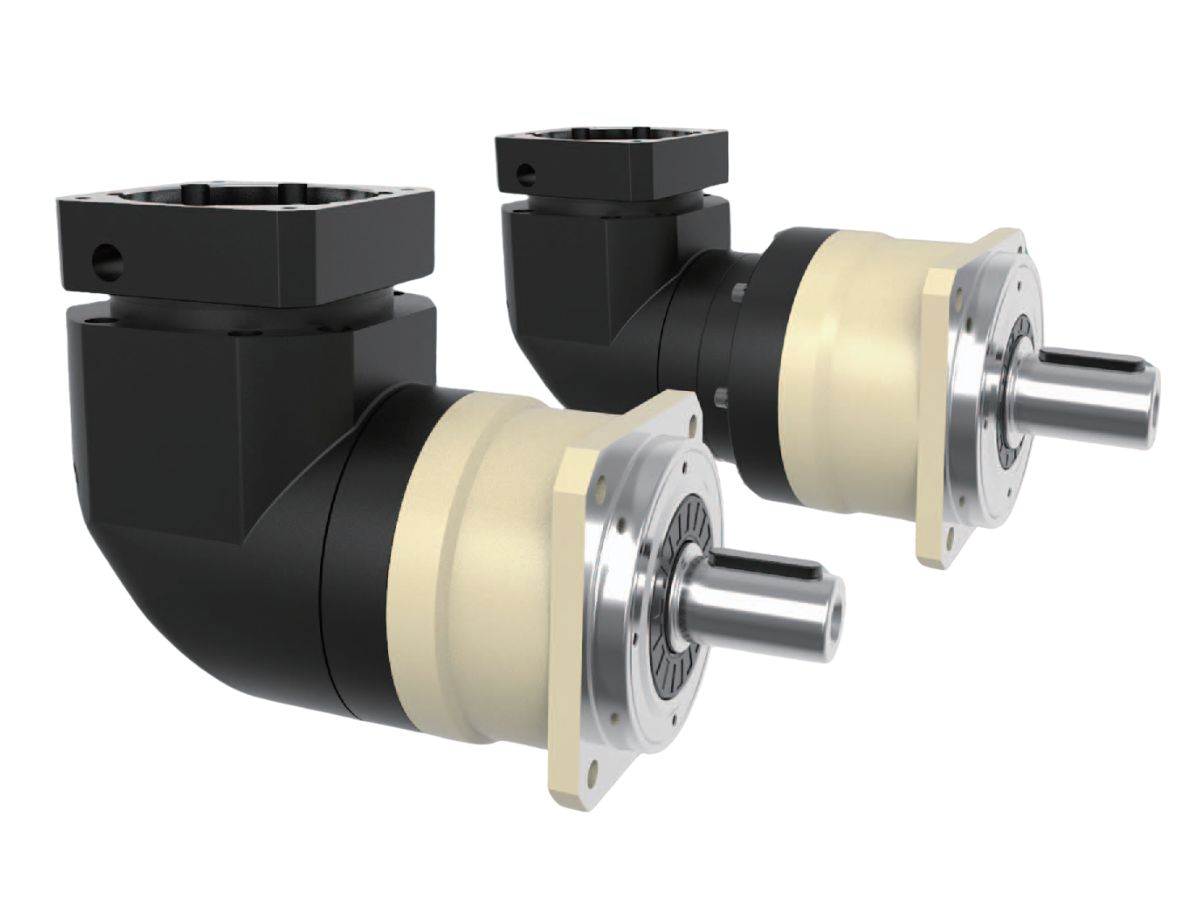

Enstegs- och tvåstegs precisionsplanetväxellådalåda med rät vinkel

Name: Enstegs- och tvåstegs precisionsplanetväxellådalåda med rät vinkel
SKU: -1

● Introduktion

HONPINE MYBR-seriens precisionsplanetväxellådalådalåda med vinkelutgång är utformad för industriella automationsapplikationer som kräver kompakt installation, flexibel kraftöverföring och kostnadseffektiv prestanda. Den finns i fem storlekar från 60 mm till 180 mm och erbjuder utväxlingar från 3:1 till 200:1 samt ett nominellt utgående vridmoment från 40 N·m till 650 N·m, vilket gör den lämplig för ett brett utbud av servomotorsystem.
Med sin kompakta 90°-design med vinkelutgång ger MYBR-serien hög överföringseffektivitet och tillförlitlig kraftöverföring, samtidigt som installationsflexibiliteten maximeras i utrymmesbegränsad utrustning. Standardglappet är ≤6 bågminuter för enstegsmodeller och ≤9 bågminuter för tvåstegsmodeller, vilket säkerställer jämna rörelser och stabil positionering. MYBR-serien är idealisk för förpackningsmaskiner, transportsystem, monteringssystem, materialhantering och andra industriella automationsapplikationer och ger effektiv och tillförlitlig kraftöverföring med vinkelutgång.

Kontakta oss

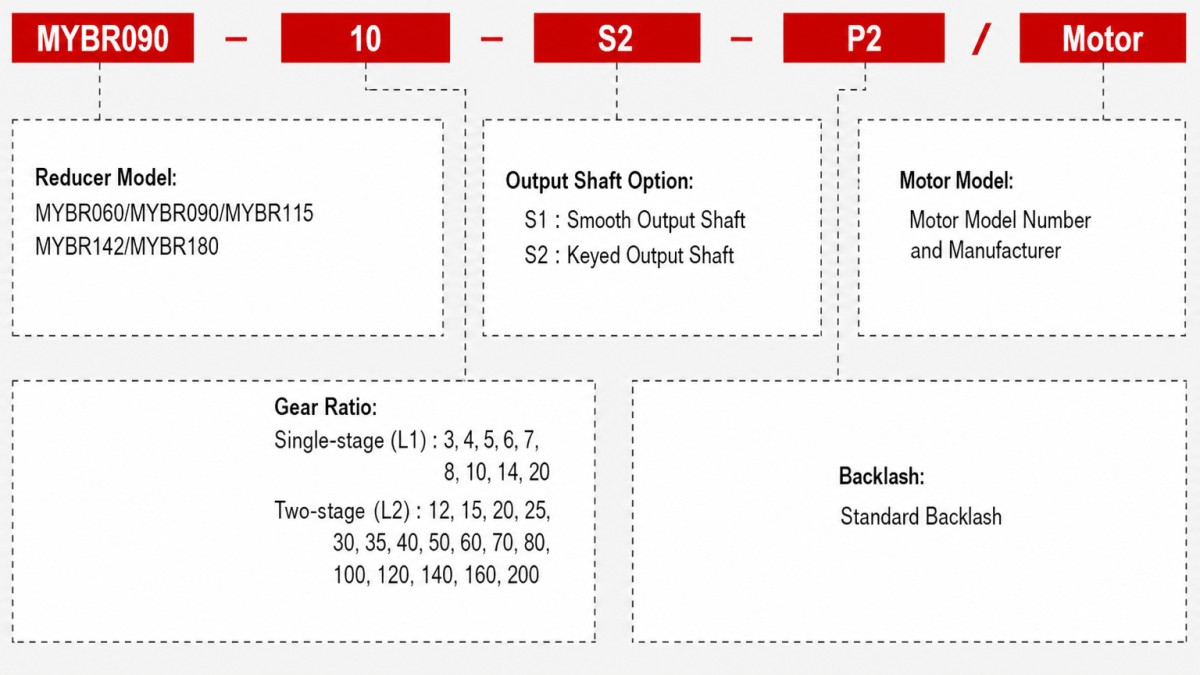

Funktioner

Specifikation

Blad 1



Specifikation	Enhet	Steg	Utväxlingsförhållande¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
Nominellt utgående vridmoment T₂N	N·m	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
Maximalt utgående vridmoment T₂B	N·m	12	3~200	3 × nominellt utgående vridmoment
Nominellt ingångsvarvtal n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
Maximalt ingångsvarvtal n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
Ultraprecisionsglapp (P0)	bågmin	1	3~20	≤6	≤6	≤6	≤6	≤6
Ultraprecisionsglapp (P0)	bågmin	2	12~200	≤9	≤9	≤9	≤9	≤9
Vridstyvhet	N·m/bågminuter	12	3~200	7	14	25	50	145
Tillåten radiell belastning F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
Tillåten axiell belastning F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
Tillåten axiell belastning F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
Livslängd	hr	12	3~200	20,000*
Verkningsgrad η	%	1	3~20	≤95%
Verkningsgrad η	%	2	12~200	≤92%
Vikt	kg	1	3~20	2.1	6.4	13	24.5	51
Vikt	kg	2	12~200	2.5	7.8	14.2	27.5	54
Drifttemperatur	℃	12	3~200	-10℃~+90℃
Smörjning		12	3~200	Syntetiskt fett
Kapslingsklass		12	3~200	IP65
Monteringsposition		12	3~200	Monteringsorientering
Ljudnivå (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
