Högprecisions planetväxel med flänsutgång

Name: Högprecisions planetväxel med flänsutgång
SKU: 0

● Introduktion

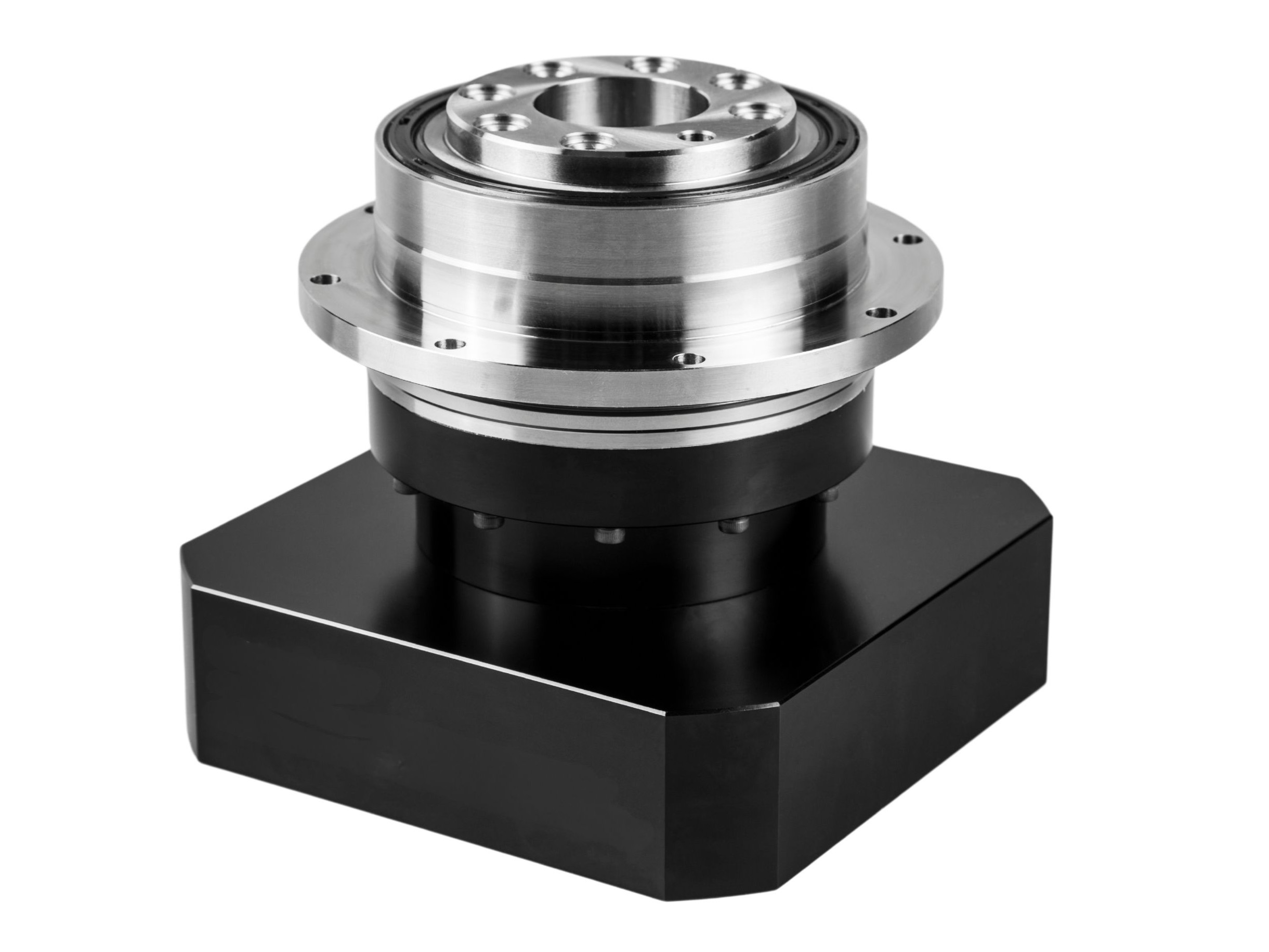

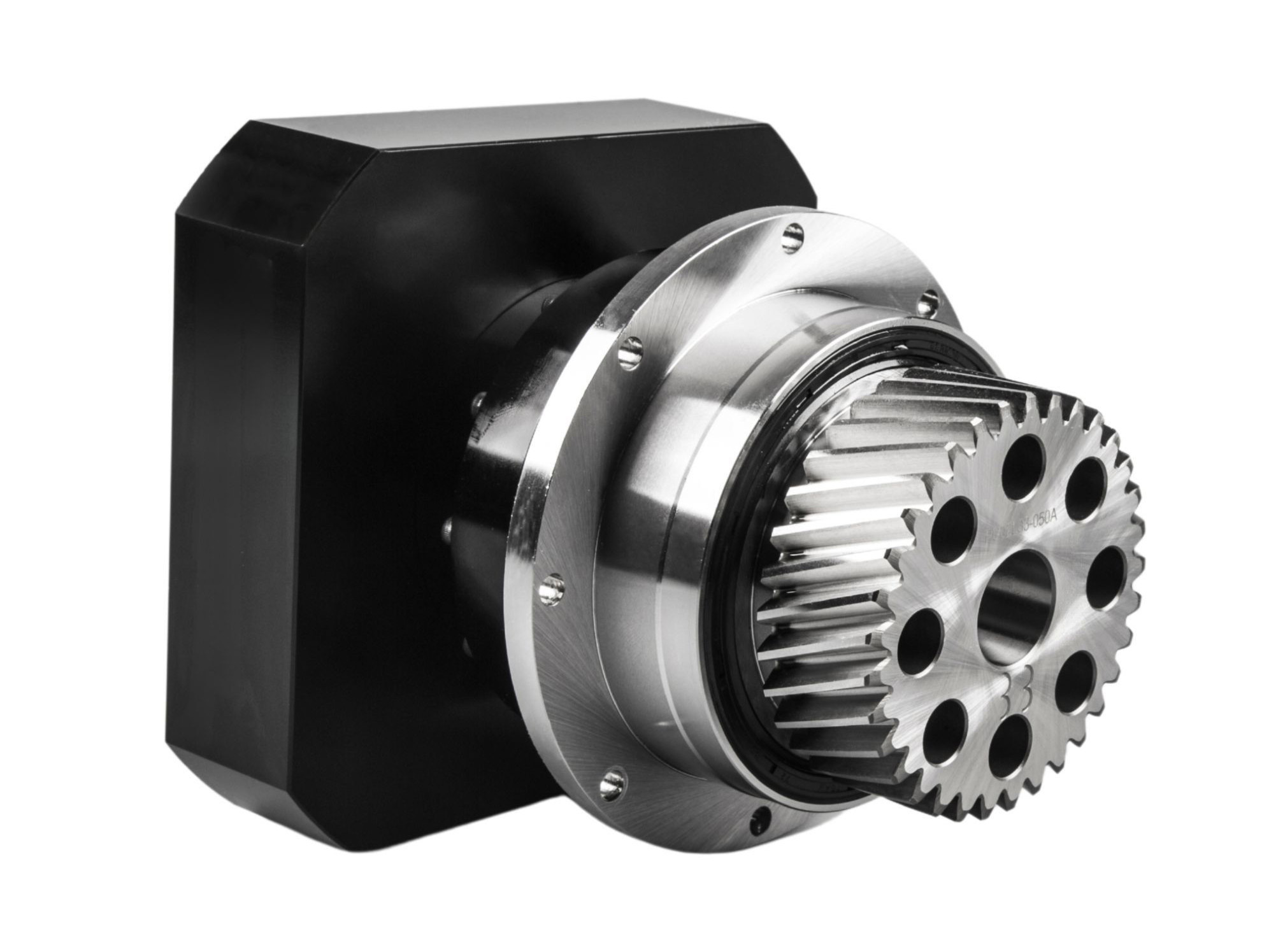

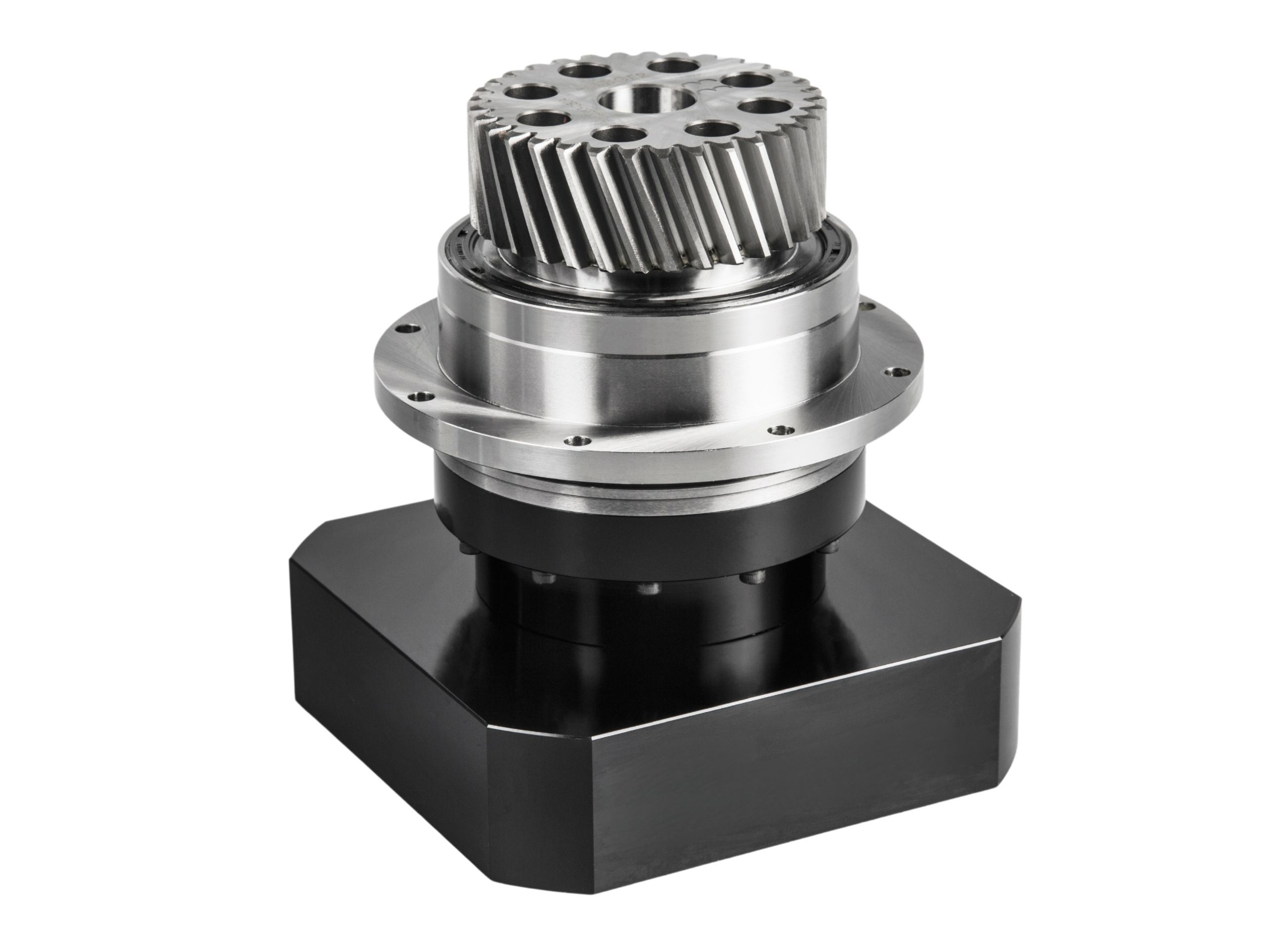

Planetväxeln med flänsutgång är en precisionsöverföringsenhet som kombinerar ett planetväxelsystem med en flänsutgångsstruktur. Dess kärnkomponenter består av ett solhjul, planethjul och ett invändigt ringhjul, vilket möjliggör kraftöverföring genom enstegs- eller flerstegsingrepp mellan kugghjul. Flänsen, som fungerar som en kritisk anslutningskomponent, har en cirkulär konstruktion med integrerade högprecisionslager, vilket ger större kontaktyta och stabilt monteringsstöd. Kompatibel med kraftkällor som servomotorer och stegmotorer används denna växel brett i precisionsutrustning inom CNC-verktygsmaskiner, industrirobotar, automatiserade produktionslinjer och flyg- och rymdtillämpningar.

Kontakta oss

Funktioner

● Flänsutgång med högprecisionslager

Utrustad med högprecisionslager ger flänsutgångsdesignen en förstorad kontaktyta, stabilt monteringsstöd, förbättrad positionsnoggrannhet, överlägsen dragstyvhet och exceptionell vridstyvhet.

● Helixkuggtransmission helt igenom för högre effektivitet
Helixkuggingrepp helt igenom säkerställer överlägsen transmissionseffektivitet: upp till 97-98% för ensteg och bibehållen över 90% för flerstegskonfigurationer.

● Hög precision & lågt glapp
Precisionsslipningsteknik i kombination med en spännhylsklämningsmekanism minimerar glapp till ≤1 arcmin (1/60°), vilket uppfyller stränga krav på positioneringsnoggrannhet för servosystem.

● Monolitisk design för förbättrad styvhet
Integrerad planetbärare, invändigt ringhjul och solhjul eliminerar sekundära nitpunkter och uppnår oöverträffad strukturell integritet.

● Hög lastkapacitet
Flerkuggig ingreppsfunktion fördelar belastningar effektivt. Med sätthärdade/släckta kugghjul och nålrullager levererar växeln ett utgående vridmoment på upp till tusentals N·m och enastående slagtålighet.

● Bullerreducering & driftsstabilitet
Patenterad bullerdämpande arkitektur och rullande ingrepp på helixkuggflankerna minskar driftsbullret till ≤65 dB samtidigt som vibrationsfri jämn gång säkerställs.

● Hållbarhet & underhållsfri drift
Premiumtätningar och permanent smörjteknik förlänger livslängden till över 20,000 timmar, även i krävande miljöer med höga temperaturer eller partikelföroreningar.

Specifikation

Blad 1



Parametertabell		Antal steg	Utväxling	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Märkmoment utgående	Nm	enkel	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	—	—	—	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		dubbel	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	—	—	—	—	—	—	—	—	—	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	—
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	—	—	48	125	120	300	560	1200	1800	2900
			70	18	—	48	125	120	300	560	1100	1800	2900
			80	—	—	—	95	100	—	—	—	—	—
			90	—	—	40	95	100	250	460	950	1500	2200
			100	15	—	40	95	100	220	460	950	1400	1900
Rotationsinerti	Kg.cm3	enkel	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	—	—	—	—	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		dubbel	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	—	—	—	—	—	—	—	—	—	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	—
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	—	—	—	—	0.13	—	—	—	—	—
			90	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

Blad 2



Parametertabell		Antal steg	Utväxling	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Max acceleration torque	Nm	1,2	1.8 gånger märkmomentet för utgående axel
Nödstoppsmoment	Nm	1,2	3 gånger märkmomentet för utgående axel
Märkinmatningshastighet	rmp	1	4~10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Märkinmatningshastighet	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Max inmatningshastighet	rmp	1	4~10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Max inmatningshastighet	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Ultraprecist glapp	arcmin	1	4~10	—	—	—	≤1	≤1	≤1	≤1	≤1	≤1	≤1
Ultraprecist glapp	arcmin	2	16~100	—	—	—	—	—	≤3	≤3	≤3	≤3	≤3
Precist glapp	arcmin	1	4~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Precist glapp	arcmin	2	16~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	1	4~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standardglapp	arcmin	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionsstyvhet	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
Max. radialkraft	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Max. axialkraft	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Vältningsmoment	Nm	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
Livslängd	hr	1,2	16~100	20000hr(kontinuerlig drift 10000hr)
Verkningsgrad	%	1	4~10	≥97%
Verkningsgrad	%	2	16~100	≥94%
Vikt	kg	1	4~10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Vikt	kg	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Driftstemperatur	℃	1,2	4~100	-30℃-90℃
Smörjning		1,2	4~100	Syntetiskt fett
Skyddsklass		1,2	4~100	IP65
Monteringsposition		1,2	4~100	Valfri riktning
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	1	4~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
Ljudnivå (N1=3000rpm,Non-Loaded)	dB(A)	2	16~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
