Överföringsnoggrannhetsanalys av integrerade robotledmoduler: Nyckelfelfaktorer och optimeringsmetoder för högprecisionsrobotik

Denna artikel fokuserar på transmissionsnoggrannheten hosintegrerade robotledmoduler, vilka är kärnaktuatorer i industrirobotar och humanoida robotsystem. Modulen integrerar en servomotor, en precisionsväxel och ett styrsystem i en kompakt struktur, vilket avsevärt förbättrar rörelseffektivitet, styvhet och positioneringsnoggrannhet. I takt med att robotiken utvecklas mot högre precision och dynamisk prestanda blir transmissionsnoggrannhet en avgörande faktor som bestämmer den övergripande systemtillförlitligheten. Studien tillhandahåller ett systematiskt ramverk för modellering och optimering av transmissionsfel i högpresterande robotleder.

Introduktion: Varför transmissionsnoggrannhet är viktig i robotledmoduler

Med den snabba utvecklingen av industrirobotar, humanoida robotar och intelligenta automationssystem harintegrerade robotledmoduler med hög precision blivit kärnkomponenter i moderna robotiska rörelsesystem.

Integrerade ledmoduler kombinerar vanligtvis en servomotor, en precisionsväxel (harmonisk eller planetväxel) och ett styrsystem i en kompakt struktur. Denna integrerade design förbättrar:

• Rörelseeffektivitet

• Strukturell styvhet

• Transmissionspålitlighet

• Positioneringsnoggrannhet

Dock avgör robotledens transmissionsnoggrannhet direkt positioneringsprecision, repeterbarhet och rörelsens jämnhet, vilket gör den till en av de mest kritiska prestandaindikatorerna i designen av robotiska aktuatorer.

Nyckelinsikt: Transmissionsnoggrannhet är ett systemnivåmått som drivs av kopplade mekaniska fel.

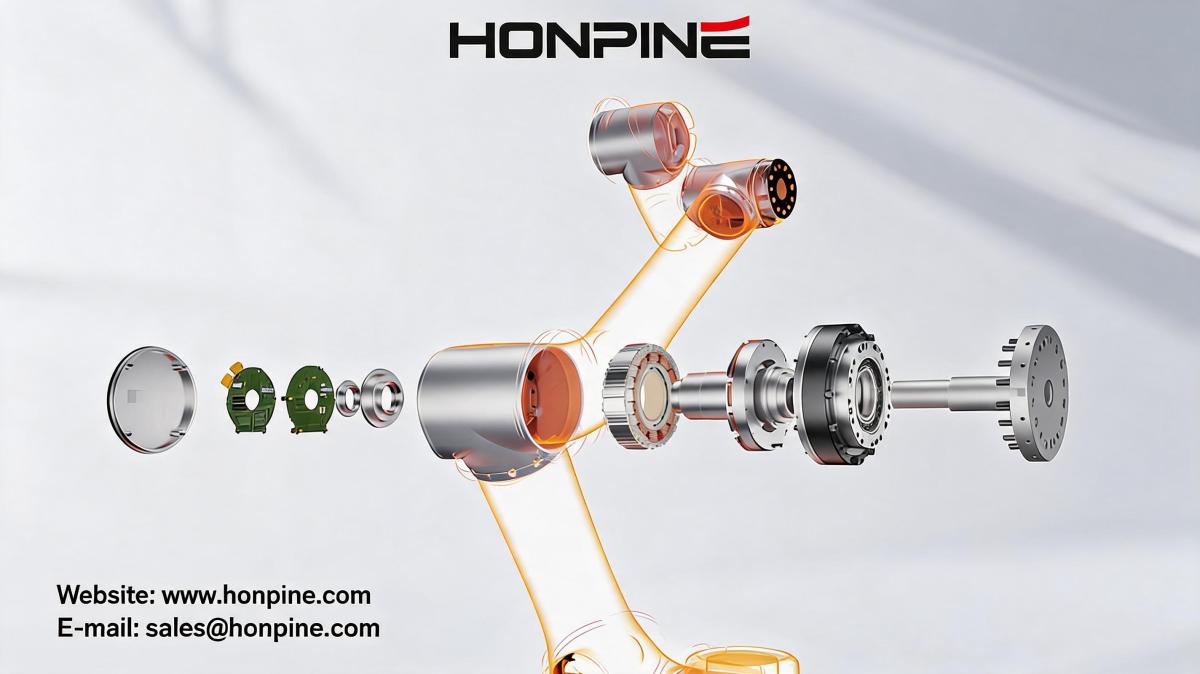

Strukturen hos integrerade robotledmoduler

En integrerad robotledmodul består vanligtvis av:

• Servomotor

• Kopplingssystem för ingående axel

• Precisionsväxel (harmonisk eller planetväxel)

• Utgående axel och lagersystem

Motorns utgående axel driver direkt växelns ingående axel, vilket minskar antalet mellanliggande transmissionsled och minimerar ackumulerade fel.

Vanliga växeltyper:

Harmoniska växlar: ultrahög precision, nära noll backlash

Planetväxlar: hög vridmomentsdensitet, hög hållbarhet

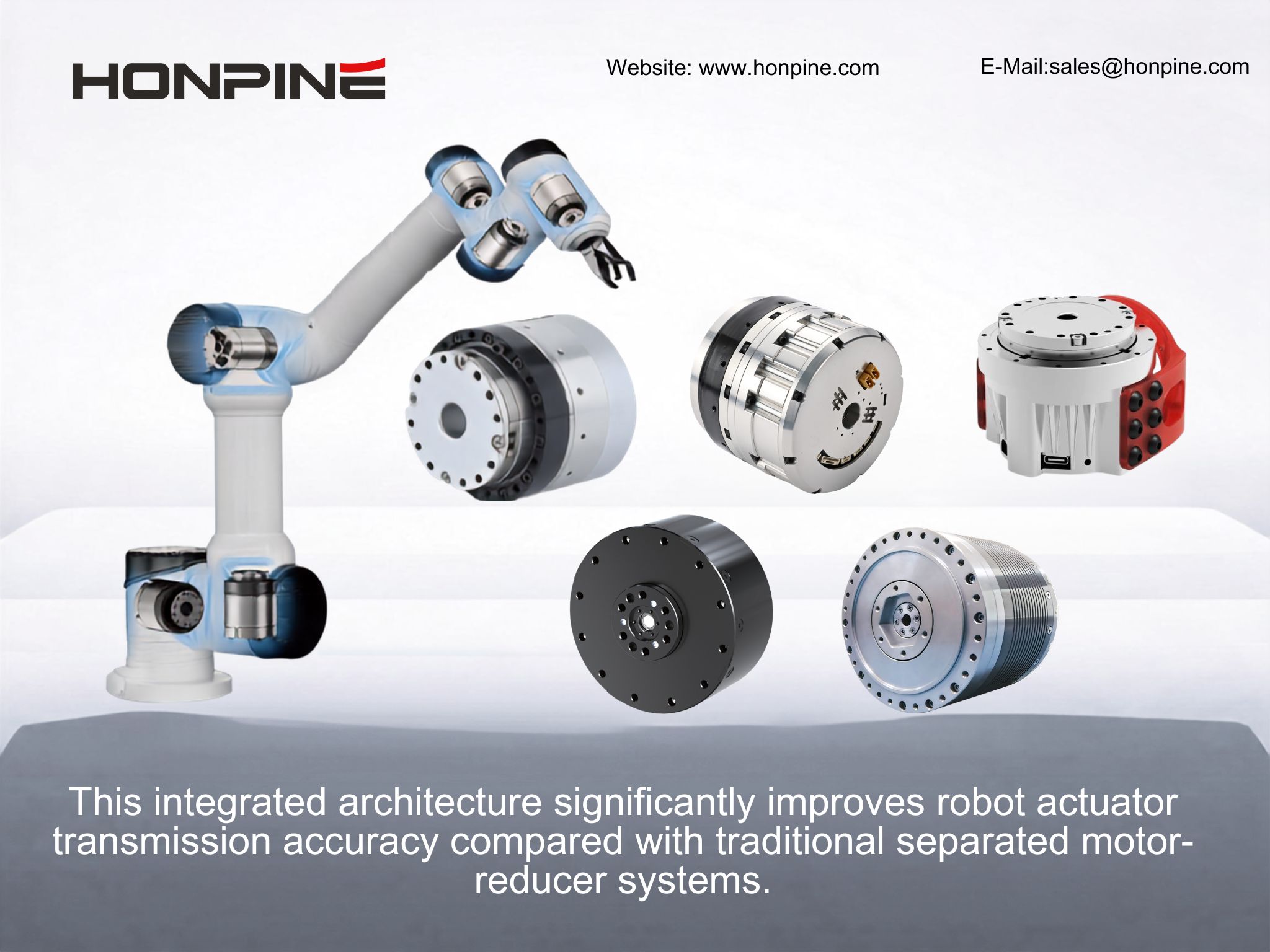

Denna integrerade arkitektur förbättrar transmissionsnoggrannheten i robotaktuatorer avsevärt jämfört med traditionella separata motor-växelsystem.

Metod för modellering av transmissionsnoggrannhet

För att analysera mekanismerna bakom noggrannhetsförsämring utvecklades en numerisk modell för transmissionsnoggrannhet.

Modellen beaktar flera verkliga felkällor, inklusive:

• Tillverkningstoleranser

• Fel inriktning vid montering

• Koncentricitetsavvikelse

• Positionsfel

• Installationsfel

Nyckelinsikt i modelleringen:

Transmissionsfelet orsakas inte av en enda faktor, utan av överlagring och koppling mellan mekaniska avvikelser från flera källor i hela systemet.

Viktiga felaktigheter som påverkar transmissionsnoggrannheten

1. Fel på ingångssidan (måttlig påverkan)

Fel på ingångssidan inkluderar:

• Installationsavvikelse för motoraxeln

• Fel inriktning av växelns ingående axel

• Fel vid monteringspositionering

Även om de delvis dämpas genom transmissionskedjan kan dessa fel:

• Störa kuggingreppsförhållandena

• Öka systemets transmissionsavvikelse

• Minska rörelsens stabilitet

Slutsats: Noggrannhet på ingångssidan är avgörande för att upprätthålla stabil transmissionsprestanda.

2. Excentricitetsfel (mest kritiska faktorn)

Excentricitetsfel är den mest inflytelserika faktorn som påverkar robotledens transmissionsnoggrannhet.

Det påverkar direkt växelns inre beteende genom att:

• Ändra lastfördelningen mellan rörliga komponenter

• Skapa periodiska transmissionssvängningar

• Minska stabiliteten i den dynamiska balansen

När excentriciteten ökar:

• Ökar transmissionsfelet avsevärt

• Blir utgångsvariationerna mer uttalade

• Minskar systemets stabilitet

Slutsats: Kontroll av excentricitet är den viktigaste designprioriteten i integrerade ledmoduler.

3. Fel på utgångssidan (låg påverkan)

Fel på utgångssidan härrör huvudsakligen från:

• Lagertoleranser

• Avvikelser i strukturmontering

Simuleringsresultat visar:

• Minimal variation i transmissionsnoggrannhet

• Nästan identiska felkurvor under olika förhållanden

Slutsats: Fel på utgångssidan har begränsad påverkan jämfört med fel på ingångssidan och excentricitetsfel.

Simulering och experimentell validering

En prototyp av en integrerad robotledmodul testades för att validera den numeriska modellen.

Optimiseringsvillkor:

• Förbättrad bearbetningsnoggrannhet för komponenter på ingångssidan

• Fel på ingångssidan reducerades från 33 μm → 5 μm

Experimentella resultat:

• Transmissionsfelet minskade från 30 bågsekunder → 23 bågsekunder

• Total förbättring: cirka 23%

De experimentella resultaten överensstämde väl med simuleringens förutsägelser, vilket bekräftar tillförlitligheten hos modellen för transmissionsnoggrannhet.

Viktig optimeringsstrategi för robotleder med hög precision

Baserat på simulerings- och experimentanalys rekommenderas följande optimeringsprioriteringar:

• Prioritet 1: Kontrollera bearbetningsnoggrannheten för excentricitet (högsta påverkansfaktorn)

• Prioritet 2: Förbättra inriktningen och bearbetningsprecisionen för ingående axel

• Prioritet 3: Förbättra monteringsnoggrannheten för växeln

• Prioritet 4: Bibehåll acceptabla toleranser på utgångssidan

Nyckelinsikt: Optimering av precisionen på ingångssidan är den mest kostnadseffektiva metoden för att förbättra den övergripande transmissionsnoggrannheten.

Vanliga frågor om transmissionsnoggrannhet i robotledmoduler

Q1: Vilken är den viktigaste faktorn som påverkar robotledens transmissionsnoggrannhet?

Excentricitetsfel är den dominerande faktorn eftersom det direkt påverkar växelns inre rörelse och lastfördelning.

Q2: Hur kan transmissionsnoggrannheten i robotledmoduler förbättras?

Den mest effektiva metoden är att förbättra bearbetningsprecisionen på ingångssidan och strikt kontrollera excentricitetsfel.

Q3: Varför är excentricitet mer kritiskt än fel på utgångssidan?

Eftersom excentricitet direkt deltar i den interna transmissionsmekaniken och inte kan dämpas av komponenter längre ned i kedjan.

Q4: Hur stor förbättring kan uppnås genom optimering?

I denna studie minskade förbättringen av noggrannheten på ingångssidan transmissionsfelet med cirka 23%.

Slutsats

Denna studie presenterar en omfattande analysmodell för transmissionsnoggrannhet förintegrerade robotledmoduler, som identifierar viktiga mekaniska felkällor och deras effekter på systemprestanda.

Viktiga resultat:

• Excentricitetsfel är den mest inflytelserika faktorn

• Fel på ingångssidan är den näst viktigaste faktorn

• Fel på utgångssidan har minimal påverkan

Genom att förbättra bearbetningsnoggrannheten på ingångssidan förbättrades transmissionsprestandan med cirka 23%, vilket visar på ett praktiskt och effektivt optimeringsförfarande för högprecisions-robotsystem
