RV-växelfärdens kärntekniker: djupgående analys av cykloidprofilmodifiering, precisions­tillverkning och långsiktig bibehållen noggrannhet

Som en av kärnkomponenterna för kraftöverföring i industrirobotar, humanoida robotar och avancerad automationsutrustning spelar RV-växeln en avgörande roll för rörelsenoggrannhet, lastkapacitet och livslängd. Som en professionell tillverkare som specialiserar sig på precisionsharmoniska reduktionsväxlar, robotledsaktuatorer, planetväxlar och RV-växlar fokuserar HONPINE (Suzhou Honpine Precision Industry Co., Ltd.) kontinuerligt på utvecklingen av precisionsöverföringsteknik och är engagerad i att leverera pålitliga rörelselösningar med hög prestanda för den globala automationsindustrin.

Den här artikeln utforskar tre kritiska dimensioner av RV-växelteknik—cykloidväxelprofilmodifiering, precisionsbearbetningsprocesser och långsiktig noggrannhetsbevarande—för att ge ingenjörer, OEM-tillverkare och automationsexperter värdefulla tekniska insikter i en av branschens mest krävande ingenjörsutmaningar.

1. Modifiering av cykloidväxelprofil: Kärnan i RV-växeltekniken

RV-växelns transmissionsprincip bygger på ingreppet mellan cykloidväxlar och stifthjul. Även om en standardiserad cykloid tandprofil teoretiskt ger konjugerat ingrepp, kräver praktisk drift noggrant utformad profilmodifiering.

Utan profilmodifiering kan tandinterferens och skärning uppstå. Korrekt modifiering skapar det nödvändiga spelrummet för att möjliggöra bildning av smörjfilmskikt, termisk expansion och elastisk deformation under drift.

Strategin för profilmodifiering påverkar direkt fem kritiska prestandaindikatorer:

• Backlash

• Transmissionens noggrannhet

• Lastkapacitet

• Bullernivå

• Livslängd

Tre grundläggande strategier för profilmodifiering

Negativ ekvidistans + negativ förskjutning

• Jämn fördelning av backlash

• Utmärkta smörjningsförhållanden

• Lämplig för höghastighetsapplikationer med låg belastning

Negativ ekvidistans + positiv förskjutning

• Mer jämn lastfördelning

• Bättre lämpad för applikationer med hög belastning

Positiv ekvidistans + negativ förskjutning

• Överlägsen kontroll av backlash

• Idealisk för positioneringsapplikationer med hög precision

Även om många tillverkare förstår dessa tre metoder ligger den verkliga utmaningen i att välja den optimala kombinationen och parameteruppsättningen för olika driftsförhållanden. Detta kräver omfattande experimentella databaser, ackumulerad ingenjörserfarenhet och kontinuerlig optimering—vilket utgör en av branschens mest betydande tekniska barriärer.

Akademisk forskning visar också att ekvidistans- och förskjutningsmodifieringar i huvudsak introducerar en krönt tandprofil. Lämplig kröning inom ett optimerat intervall förbättrar avsevärt både ingreppsprestanda och hållbarhet.

Nya studier om flermålsoptimering visar vidare att RV-växlar avsedda för industrirobotik samtidigt måste uppfylla flera mål, inklusive hög transmissionens noggrannhet, hög vridmomentsdensitet och utmärkt lastbärande förmåga.

Dynamisk kompensation under variabla laster

Moderna industri- och humanoidrobotar arbetar under mycket dynamiska förhållanden, vilket gör statisk profilmodifiering otillräcklig.

Typiska dynamiska utmaningar inkluderar:

• Startmomenttoppar som når 3–5 gånger det nominella momentet

• Snabb elastisk deformation under stötbelastning

• Plötsliga kontaktövergångar vid inbromsning och backgående rörelse

• Frekvent acceleration och inbromsning som orsakar accelererat slitage

Utan dynamisk kompensation försämras transmissionens noggrannhet snabbt.

För närvarande bygger många inhemska utvecklingar av RV-växlar fortfarande i hög grad på reverse engineering och iterativ optimering genom försök och misstag.

En verklig metod för framåtdesign kräver en integrerad ingenjörsverktygskedja som kombinerar:

• Flernätskroppsdynamik (MBD)

• Finita elementmetoden (FEA)

• Termomekanisk kopplingsimulering

• Analys av kontaktmekanik

2. Precisionsbearbetning av cykloidväxlar: Där mikrometer gör skillnaden

Formslipning kontra generativ slipning

Slipning av cykloidväxlar utförs huvudsakligen med två metoder:

• Formslipning

• Generativ slipning

En av de största begränsningarna för högprecisions-tillverkning av RV-växlar är maskinkapaciteten.

Femaxliga CNC-maskiner för slipning av cykloidväxlar utgör fortfarande en betydande utrustningsbarriär, och många avancerade system bygger fortfarande på importerad teknik. Dessa maskiner kräver betydande investeringar och långa upphandlingscykler.

Ledande tillverkare har hanterat dessa utmaningar genom nationella forskningsprogram och initiativ för smart tillverkning, vilket möjliggör utvecklingen av precisionsslipningsteknik för RV-växlar som täcker nyttolaster från 3 kg till över 1 000 kg.

Kontroll av värmebehandlingsdeformation

Tillverkningssekvensen för en cykloidväxel inkluderar vanligtvis:

• Karburering

• Härdning

• Anlöpning

• Precisionsslipning

Under härdning orsakar martensitisk omvandling en betydande volymökning.

Ojämn kylning kan ge en deformation av ändytan på 10–20 μm, vilket skapar en svår tillverkningsutmaning.

Överdriven slipning för att avlägsna deformation kan minska det effektiva djupet av det karburerade skiktet, vilket negativt påverkar utmattningshållfasthet och livslängd.

Att uppnå en optimal balans mellan dimensionsnoggrannhet och härdade skiktets integritet är därför avgörande.

Mikrometernivå-matchning av cykloidväxelpar

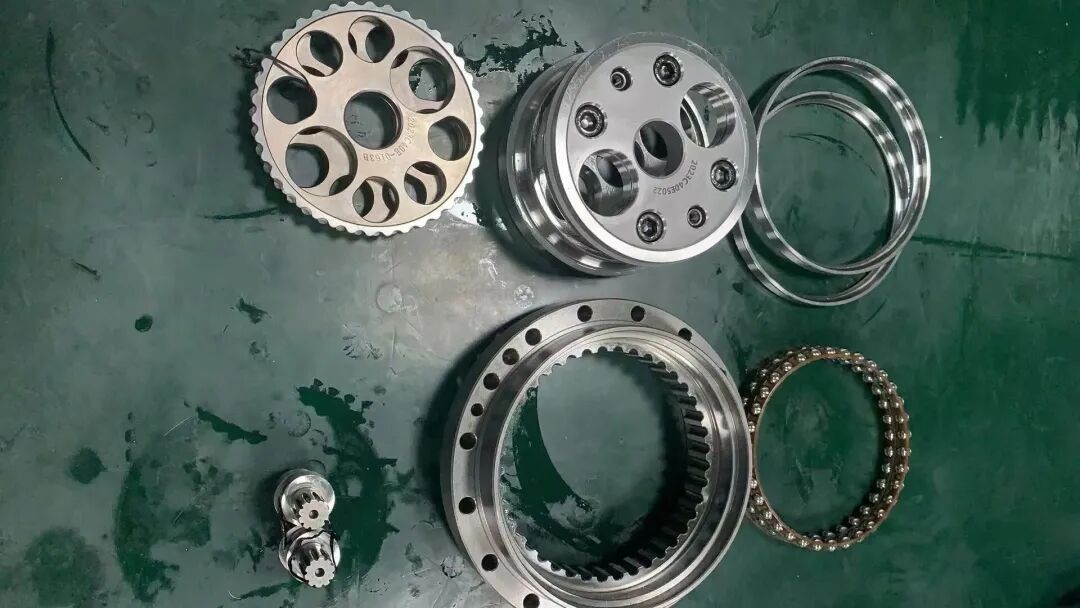

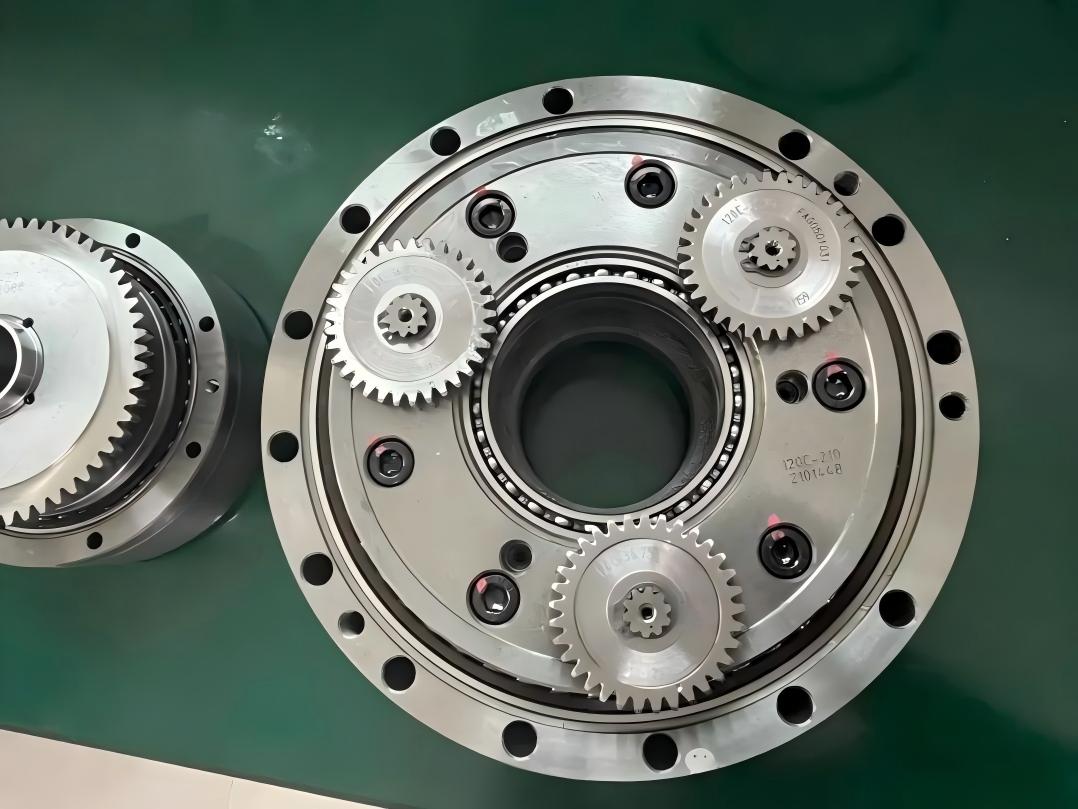

En RV-växel använder vanligtvis två cykloiddiskar (A- och B-diskar) placerade 180° isär.

Passningsnoggrannheten mellan dessa parade komponenter avgör direkt:

• Backlash

• Vridmomentsrippel

• Rörelsens mjukhet

• Transmissionens precision

Typiska krav på passning inkluderar:

• Radiell dimensionsskillnad under 1 μm

• Vinkelavvikelse omkring 5 bågsekunder

För kompakta RV-växlar är fullt automatiserad matchning av A/B-diskar fortfarande en branschutmaning eftersom nuvarande automationssystem har svårt att samtidigt uppnå mätprecision på mikrometernivå och ultrafin justering.

Denna flaskhals begränsar också effektiviteten i storskalig produktion.

3. Livslängd och långsiktigt bevarande av noggrannhet: Den verkliga konkurrensutmaningen

Initial noggrannhet kontra långsiktig precision

Många inhemska RV-växlar kan uppnå ett backlash på ungefär 1 bågminut när de lämnar fabriken.

Att däremot bibehålla den noggrannheten under flera års kontinuerlig drift är betydligt svårare.

Tillverkare av industrirobotar utvärderar allt oftare växlar inte bara utifrån initial precision utan också utifrån hur väl denna precision bevaras genom hela produktens livscykel.

Klyftan handlar mindre om mekanisk konstruktion och mer om ett komplett ingenjörssystem som omfattar:

• Motståndskraft mot materialutmattning

• Konsekvent värmebehandling

• Ytutveckling

• Smörjningsteknik

Kontaktutmattningshållfasthet

Cykloidväxlarnas kontaktutmattningshållfasthet avgör i stor utsträckning växelns livslängd.

Många inhemska produkter använder 20CrNiMoA karburerat legerat stål och uppnår cirka 80 % av kontaktutmattningshållfastheten hos ledande internationella produkter.

Branschledande tillverkare använder vanligtvis:

• Egenutvecklade karburiseringsstål

• Vakuumhärdning med högt gastryck

• Avancerade ytförstärkningstekniker

Under identiska belastningsförhållanden leder lägre utmattningsmotstånd till tidigare sprickinitiering och kortare driftslivslängd.

Framväxande tekniker för ytutveckling

Flera avancerade tekniker visar lovande resultat för framtida utveckling av RV-växlar.

Nanokompositskikt

Flerskiktsskikt såsom TiAlN/AlCrN ger:

• Högre hårdhet

• Förbättrad slitstyrka

• Bättre termisk stabilitet

• Lägre friktionskoefficienter

• Sänkt driftstemperatur

Laserytstrukturering

Lasergenererade mikrodroppmönster på växelytor fungerar som smörjmedelsreservoarer, vilket hjälper till att upprätthålla stabiliteten i oljefilmen och minska smörjningsfel.

Även om dessa teknologier har visat betydande fördelar i laboratoriemiljöer och pilotproduktion, har de ännu inte använts i stor utsträckning i massproducerade inhemska RV-växlar.

Ändå representerar de en viktig framtida riktning för att förbättra hållbarhet och långsiktig noggrannhet.

4. Återstående tekniska utmaningar och kapacitet för framåtriktad konstruktion

Den nuvarande inhemska forskningen om RV-växlar fokuserar främst på sex stora tekniska områden.

En av branschens största återstående forskningsluckor gäller dock flerskalig fysikalisk koppling mellan:

• Faktisk pin-gear-kinematik

• Glödetemperatur

• Elastohydrodynamisk smörjning (EHL)

I praktiken upplever pinväxlar en komplex kombination av:

• Glidrörelse

• Egenrotation

• Banrörelse

snarare än ideal ren rullning.

Under ingrepp kan lokala glödetemperaturer nå 100–200°C, vilket direkt påverkar smörjfilms tjocklek och friktionsbeteende.

För att kunna förutsäga prestanda noggrant måste framtida konstruktionsmetoder samtidigt modellera:

• Smörjfilms tjocklek

• Ytråhet

• Tandprofilmodifiering

• Kontakttryck

• Termiska effekter

Framåtdesign som nästa konkurrensfördel

Ledande tillverkare av RV-växlar övergår gradvis från reverse engineering till en heltäckande framåtdesign.

Ett systematiskt utvecklingsramverk integrerar:

• Grundläggande mekanisk forskning

• Digital design

• Precisionsbearbetning

• Prestandavalidering

Samarbete mellan tillverkare, universitet och forskningsinstitut har blivit allt viktigare för att driva RV-tekniken framåt, etablera tekniska standarder och påskynda innovation.

Långsiktig konkurrenskraft beror i slutändan på kontinuerliga investeringar i FoU, tillverkningskapacitet och ingenjörsexpertis snarare än enstaka tekniska genombrott.

Slutsats: Från funktionella produkter till precisionstransmissionssystem i världsklass

RV-växelns konkurrensfördel bygger på fyra sammanlänkade teknologiska pelare:

• Omfattande databaser för tandprofilmodifiering

• Ultraprecisionsutrustning för tillverkning

• Integrerade tekniker för material, värmebehandling och smörjning

• Kapacitet för framåtriktad konstruktion och simulering

Även om inhemska RV-växlar har gjort betydande framsteg i marknadsanvändning kräver uppnåendet av prestanda i världsklass systematiska förbättringar i hela det tekniska ekosystemet snarare än stegvisa framsteg inom enskilda tekniker.

På HONPINE (Suzhou Honpine Precision Industry Co., Ltd.) följer vi kontinuerligt de senaste utvecklingarna inom RV-växlar, harmoniska reduktionsväxlar, planetväxlar och robotledsaktuatorer. Genom fortlöpande innovation inom precisionsöverföringsteknik är vi engagerade i att förse globala kunder med mycket pålitliga rörelselösningar med hög prestanda för industrirobotik, humanoida robotar, automationssystem och intelligent tillverkning.

I takt med att metoder för framåtriktad konstruktion mognar, precisionsutrustning för tillverkning blir allt mer lokaliserad och materialtekniker fortsätter att utvecklas, kommer nästa generation av RV-växlar att gå bortom att bara ”fungera” och i stället leverera konsekvent överlägsen precision, hållbarhet och långsiktig tillförlitlighet.
