Hemligheten bakom HONPINEs högprecisions-planetväxlars ultrahöga kvalitet

Sedan 2018 har HONPINEs högprecisions-planetväxlar blomstrat på konkurrensutsatta marknader och vunnit bred kundacceptans tack vare sin unika struktur, sitt hantverk samt sin exceptionella precision, styrka och långa livslängd. HONPINEs planetväxlar kan ersätta de flesta ledande märken, inklusive STOBER, WITTENSTEIN och NEUGART. Här är hur HONPINE uppnår detta.

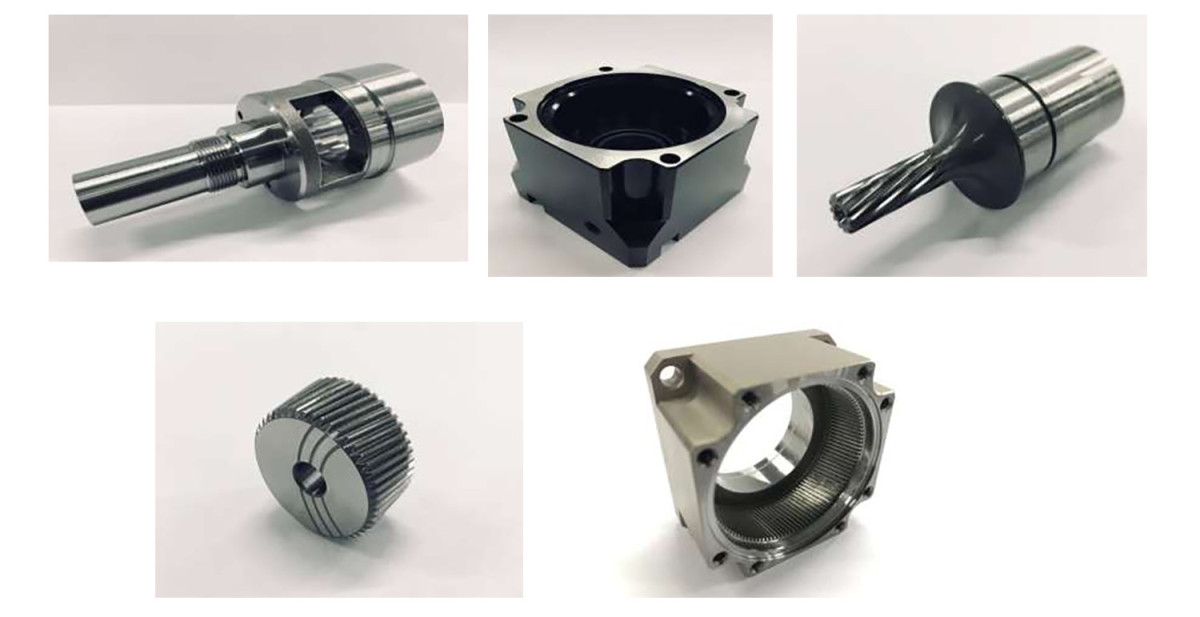

Överlägsna struktur- och processfördelar

●Integrerad husdesign

Det inre ringhjulet är inbäddat i det främre huset, vilket optimerar anslutningen och säkerställer precision i kugghjulståget även vid höga hastigheter. Den förnicklade husytan förbättrar korrosionsbeständigheten i krävande miljöer.

●Integrering av planetbärare och utgående axel

Eliminerar sekundär precisionsförlust vid anslutning. Enspänning och enbearbetning garanterar perfekt koaxialitet och säkerställer en jämn och effektiv drift av planetväxeln.

●Integrering av solhjul och ingående axel

Minskar mekaniska anslutningar, förbättrar vridmomentöverföringen och bibehåller växelns övergripande precision.

●Högkvalitativt kugghjulsmaterial

Skräddarsytt krom-mangan-titanlegerat stål från Japan, med en ythårdhet på HRA80-83 för överlägsen slitstyrka och slaghållfasthet.

●Torsionsstyvhet

Den integrerade planetbäraren och den utgående axeln maximerar torsionsstyvheten tillsammans med planetväxlarna.

●Ingående anslutning

Använder en låsmekanism av spännhylstyp för motorfästning.

Hög prestanda och precision

1,Noggrannhet:

Ensteg: 1–3 bågminuter

Tvåsteg: 3–5 bågminuter

2,Vridmomentkapacitet:

Nödstoppmoment: 3× märkmoment

Maximalt vridmoment: 60% av nödstoppmomentet

3,Ljudnivå:

≤65 dB (högprecisionsmodeller).

4,Drifttemperatur:

 -10°C till 90°C (högtemperaturmodeller: -40°C till 150°C).

5,Livslängd:

20,000–30,000 timmar (1.5 års kontinuerlig drift).

6,Smörjmedel:

Syntetiskt fett (Japan Kyodo Oil).

7,Montering:

Stöder valfri orientering.

8,Skyddsklass:

IP64.

9,Lager:

Helt fyllda nålrullager (utan hållare); specialanpassade nålrullar med ≤2μm tolerans.

10,Hållbarhet:

Nickelbelagt hus för korrosions-/slitstyrka; slipade axlar för högre precision.

11,Marknadsbeprövad och kundgodkänd

HONPINEs planetväxlar har exporterats globalt och vunnit förtroende inom olika branscher.

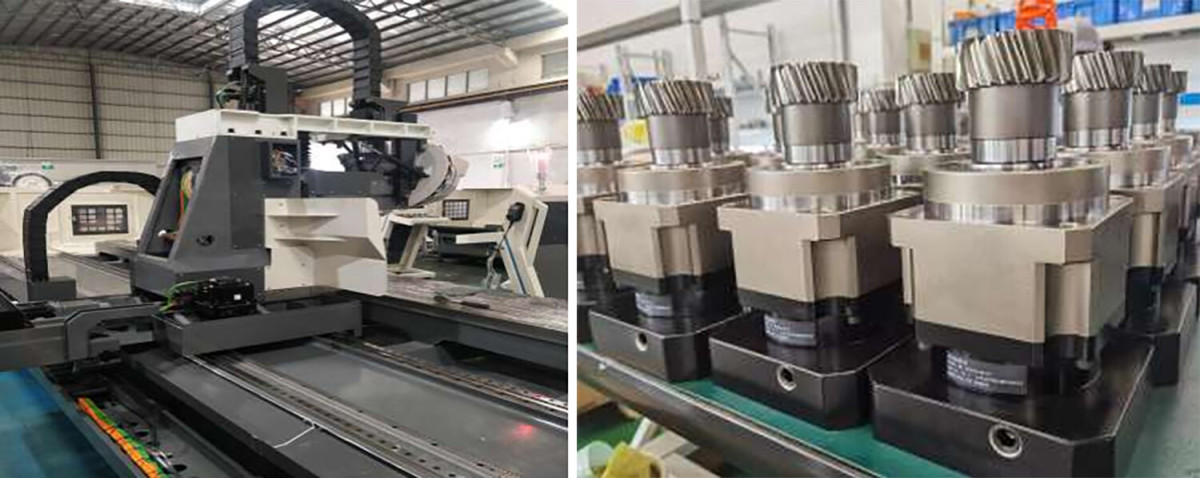

Fallstudie 1: Linjär modulbearbetningscenter för aluminiumprofiler

Modell: Planetväxel i NFG-serien med kugghjul.

Prestanda: 0.02mm repeterbarhetsnoggrannhet.

Tillämpningar: Nya energifordon, elkabelförläggningar, spårtrafik, CNC-portalmaskinbearbetningscenter.

Material: Stål, aluminium, koppar och icke-metalliska material.

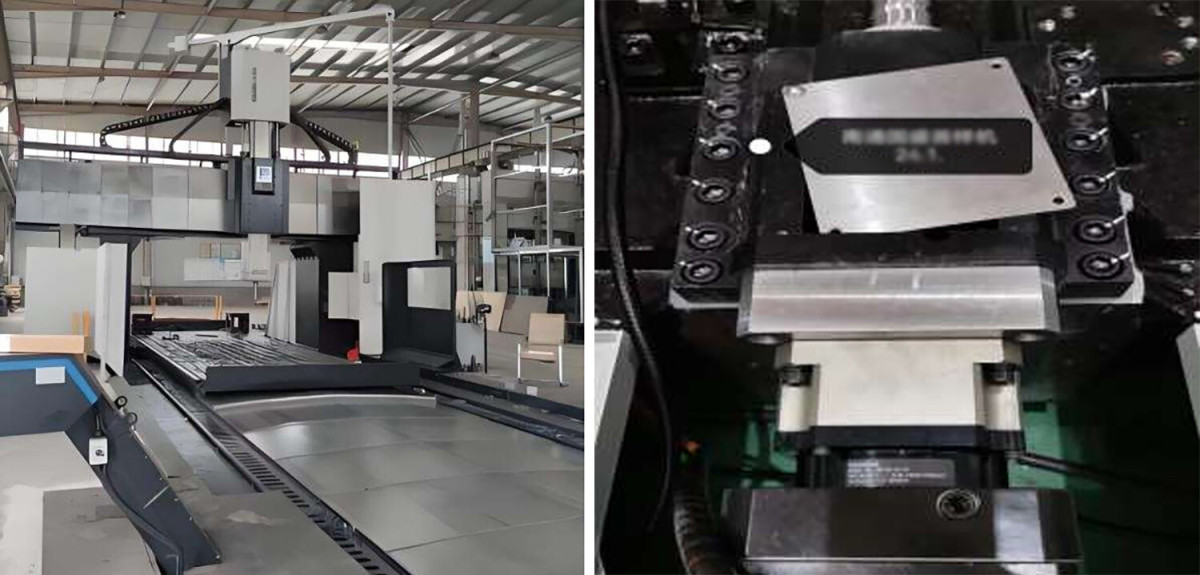

Fallstudie 2: CNC-portalmaskinbearbetningscenter

Modeller: Blandade växlar i NF- och NB-serien.

Tillämpningar: Tunga/medeltunga strukturdelar för lådor/skal, komponenter för flyg- och rymdindustrin, delar till maskinbaser.

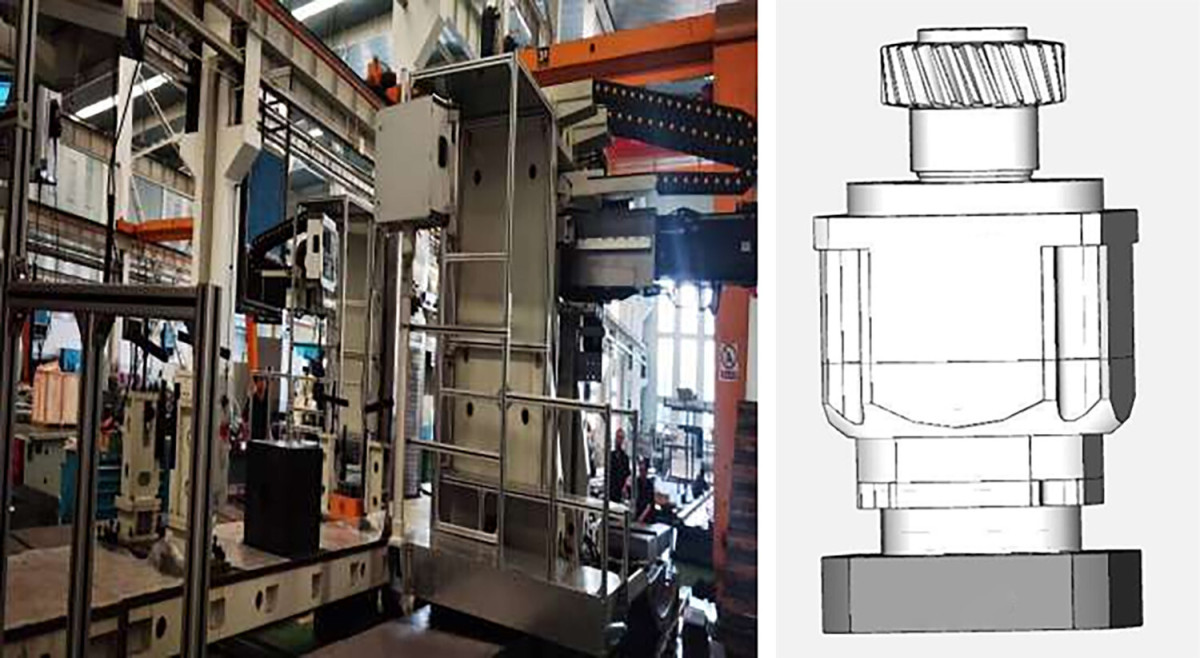

Fallstudie 3: Kraftig portalborr- och fräsmaskin

Modeller: Blandade växlar i NFG- och NBG-serien.

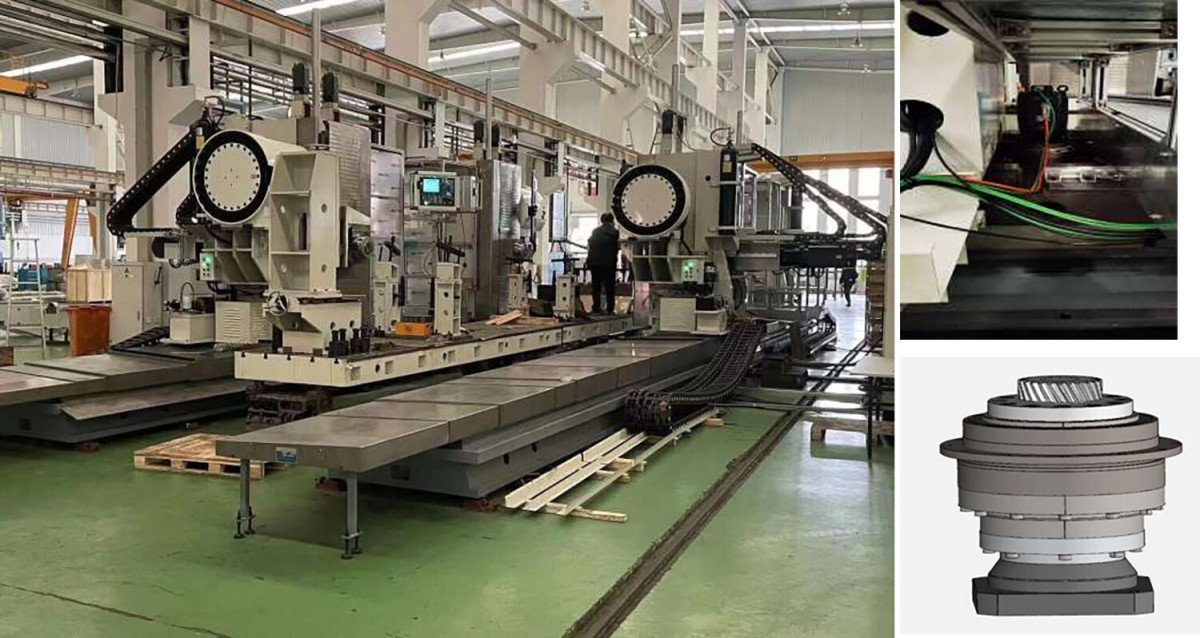

Fallstudie 4: Modulärt bearbetningscenter

Modeller: NBG- och NDVG-serien, inklusive NDVG200-90-P0/4M20Z dubbel anti-backlash-växel.

Tillämpningar: Kraftiga hus, stora delar för flyg- och rymdindustrin.

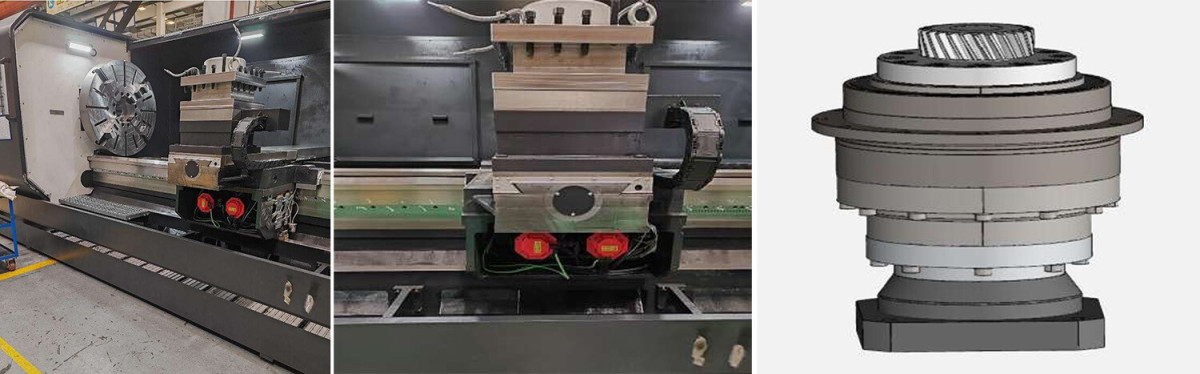

Fallstudie 5: Horisontellt svarvbearbetningscenter

Modeller: NDVG-serien med kugghjul, NDVG140-40-P1/4M12Z dubbel anti-backlash-växel.

Tillämpningar: Tunga cylindriska/koniska delar, spår och böjda ytor.

Kontakta oss för att få veta mer om HONPINEs planetväxlar!
