A-Ö om harmoniska växlar: Din självklara resurs för precisionsmekanik

1.Vad är en harmonisk växel?

Den harmoniska växeln uppfanns av C.W. Musser från USA. Det är ett unikt mekaniskt växelsystem som kännetecknas av noll glapp, hög precision, högt vridmoment och en hög reduktionsutväxling i en kompakt och lätt struktur.

2.Strukturen hos den harmoniska växeln

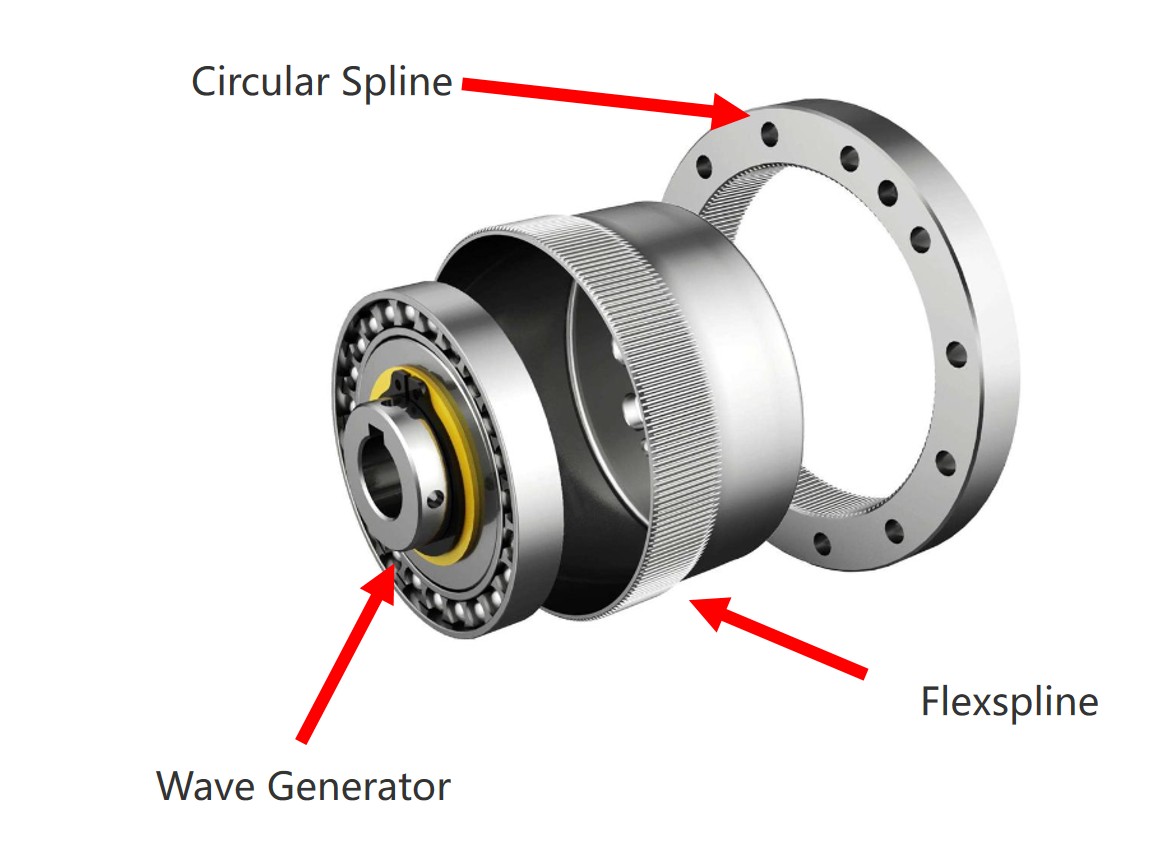

Huvudkomponenter:

Circular Spline: Ett styvt kugghjul med en invändig kuggring.

Flexspline: Ett flexibelt kugghjul med en utvändig kuggring.

Wave Generator: En elliptisk kam med ett tunnväggigt kullager på dess yttre periferi. Lagrets innerring är fixerad vid kammen, medan ytterringen deformeras elastiskt via kulorna.

3.Ursprunget till namnet "harmonisk växel"

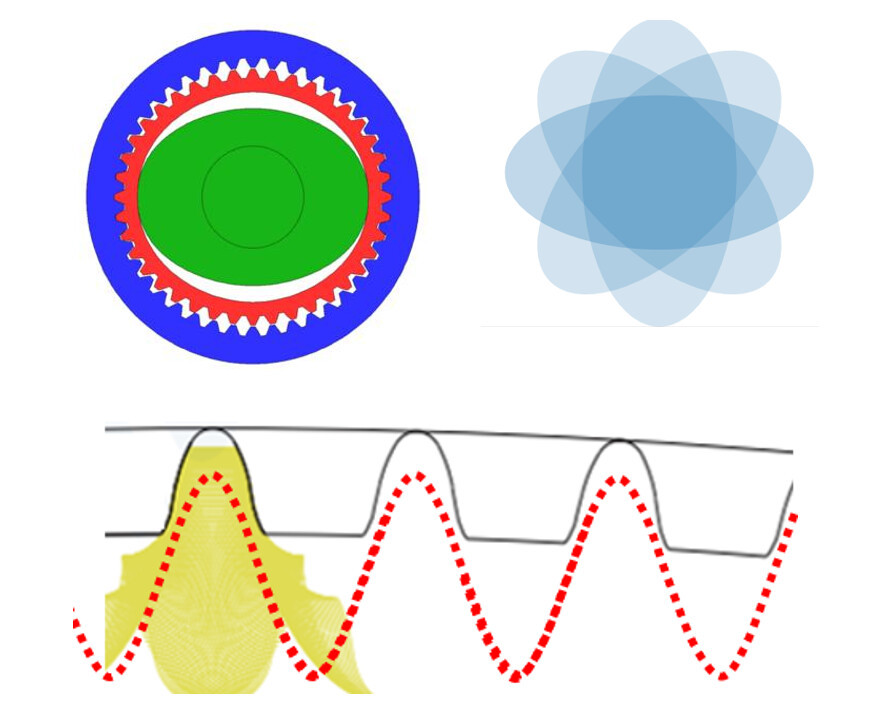

Wave Generator har en elliptisk struktur. När den roterar tvingar den Flexspline att deformeras kontinuerligt. Under denna process växlar kuggtänderna mellan att gå i ingrepp, gå ur ingrepp och frikopplas, vilket skapar en "förskjuten tand"-rörelse.
Den resulterande rörelsen följer en vågliknande bana, och den radiella förskjutningen för varje punkt på kuggringen liknar en sinusvåg—därav termen "harmonisk."

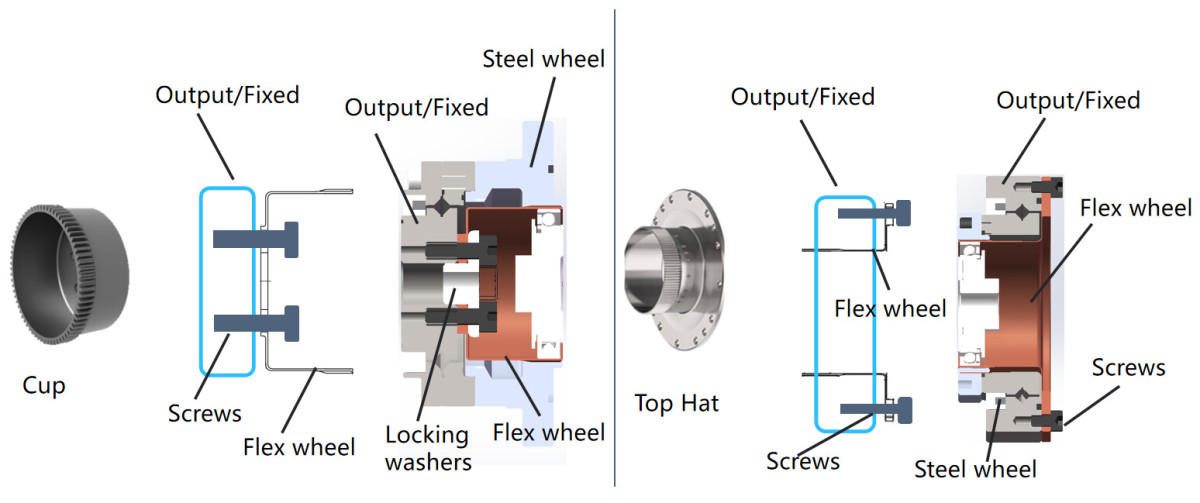

4.Vanliga Flexspline-former

Koppformad Flexspline

Hög hatt-formad Flexspline

5.Vanliga husformer

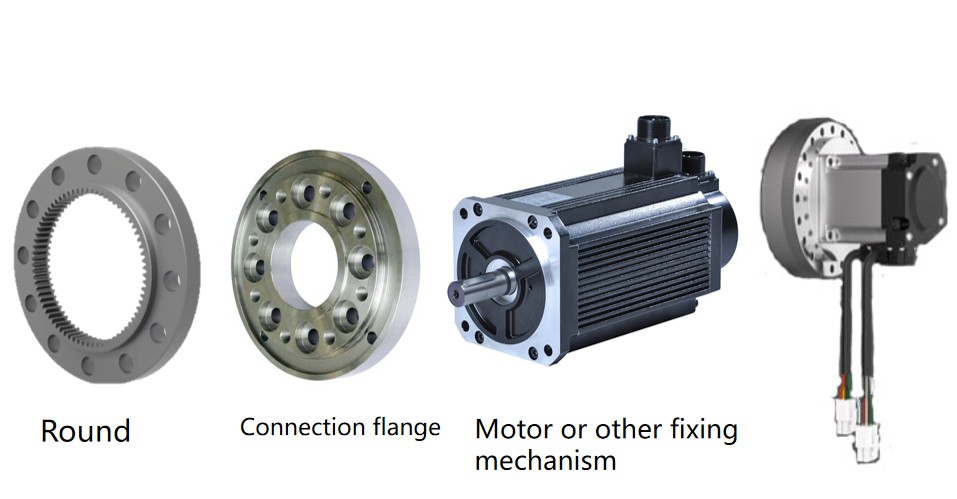

Runt hus

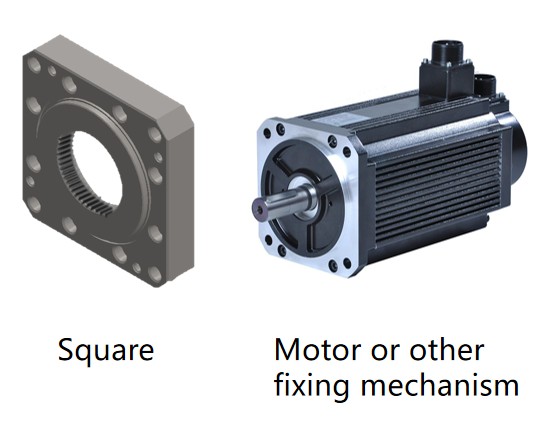

Fyrkantigt hus

6.Vad är en Wave Generator i en harmonisk växel?

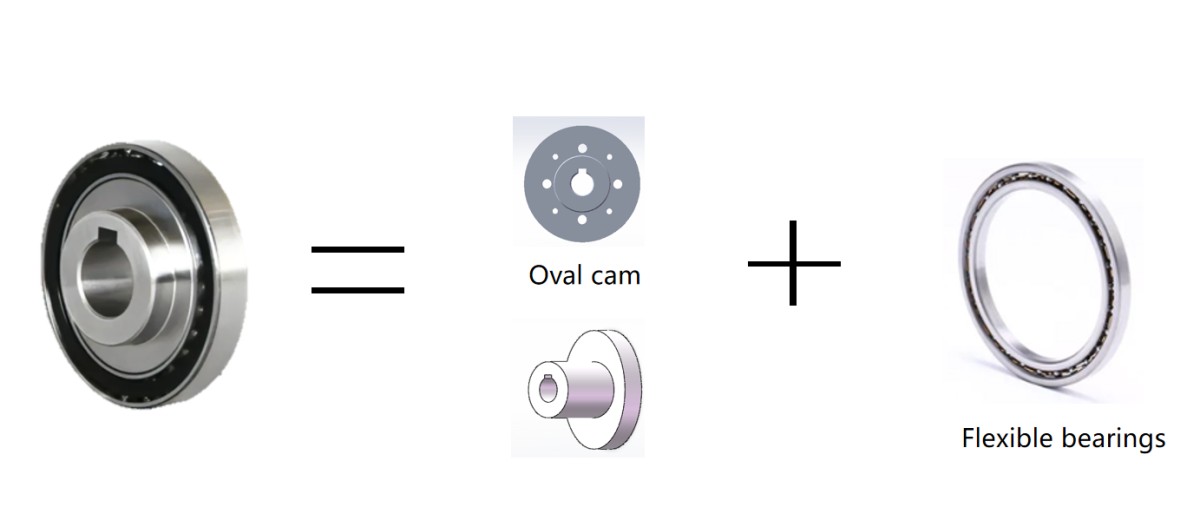

Wave Generator består av ett flexibelt lager och en elliptisk kam. Den installeras vanligtvis vid växelns ingångsände. Lagrets innerring är fixerad vid kammen, medan ytterringen deformeras till en ellips via kulorna.

7.Vanliga konstruktioner för Wave Generator

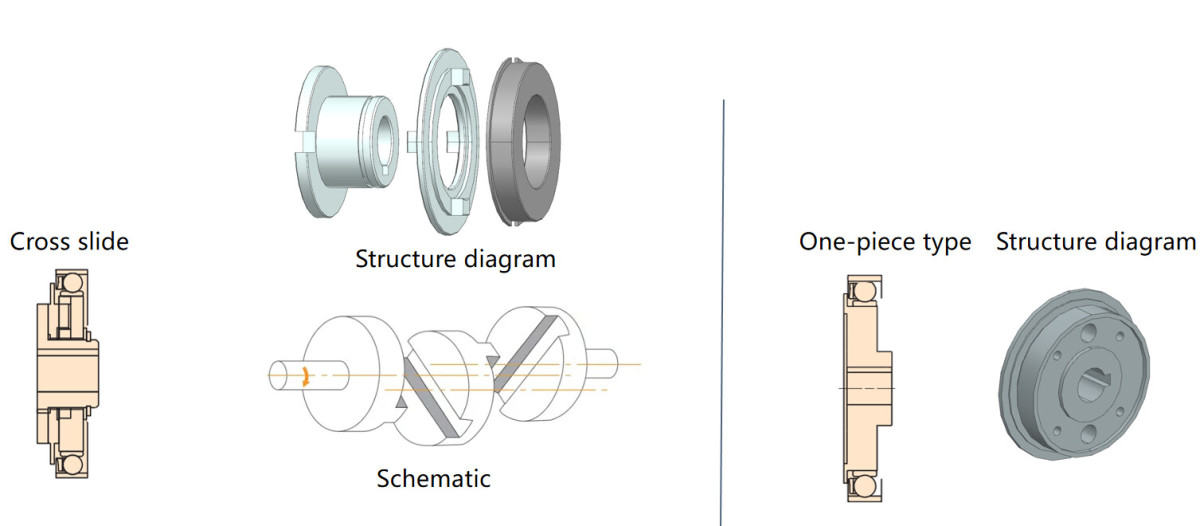

Wave Generators klassificeras i två typer baserat på kamkonstruktion:

Oldham-kopplingstyp (kryssglidartyp)

Integrerad typ

8.Samband mellan Wave Generator och Flexspline

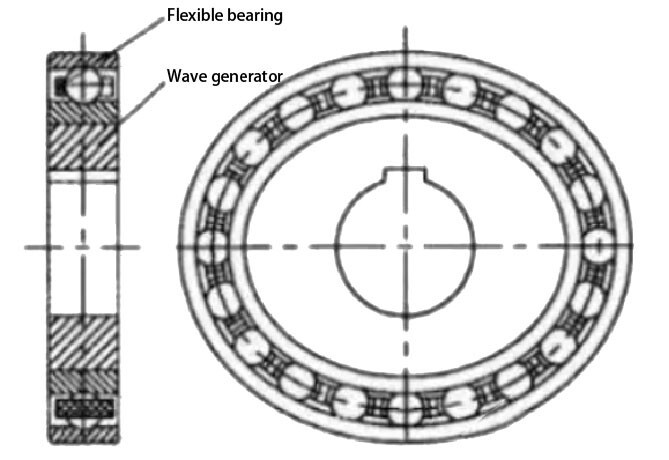

Flexibla lager skiljer sig från standardlager—deras ytterringer är tunna och benägna att deformeras radiellt. Före kaminstallation är ringen cirkulär; efter installation blir den elliptisk.
Under drift:

Innerringen (monterad på den styva kammen) utsätts för cyklisk belastning.

Ytterringen (monterad på Flexspline) deformeras tillsammans med Flexspline och utsätts för både cykliska och alternerande belastningar.

9.Noggrannhetsklasser för lager i harmonisk växel

Precisionsklasser (i stigande ordning): P0, P6, P5, P4, P2

Klass 0: För system med rotationsprecision >10 μm (t.ex. allmänna maskiner, biltransmissioner).

Klasser 6/5: För system med precision på 5–10 μm eller högre hastigheter (t.ex. svarvspindelstöd).

Klasser 4/2: För ultraprecisa system (<5 μm) eller mycket höga hastigheter (t.ex. precisionsslipmaskiner, koordinatmätmaskiner).

10. Försiktighetsåtgärder vid installation av harmonisk växel

A. Installera i en ren miljö för att förhindra att främmande partiklar skadar växeln.
B. Se till att kuggtänderna och det flexibla lagret är fullständigt smorda. Undvik montering med kuggtänderna vända uppåt, eftersom detta minskar smörjeffekten.
C. Efter installation av kammen, kontrollera att Flexspline och Circular Spline griper in symmetriskt vid 180°. Felinriktning orsakar vibrationer och förtida slitage.
D. Efter installation, kör initialt med låg hastighet (100 RPM). Stoppa omedelbart om onormala vibrationer eller ljud uppstår för att undvika skador.
