Precisionsväxelns urvalsguide: Praktiska metoder för utväxlingsförhållande, vridmoment och tröghetsanpassning

Att välja rättprecisionsplanetväxelär ett av de viktigaste stegen när man utformar ett högpresterande rörelsekontrollsystem. Med många tekniska parametrar att ta hänsyn till kan urvalsprocessen verka komplicerad. I praktiken är det dock tre kärnfaktorer som avgör den optimala lösningen: utväxlingsförhållande, utgående vridmoment och tröghetsmatchning.

Genom att noggrant beräkna dessa tre parametrar kan ingenjörer effektivt identifiera de mest lämpliga precisionsplanetväxlarna för servosystem, CNC-maskiner, industriell utrustning och robotiserade automationsapplikationer.

Denna guide sammanfattar de viktigaste formlerna och praktiska tekniska övervägandena för att förenkla urvalsprocessen.

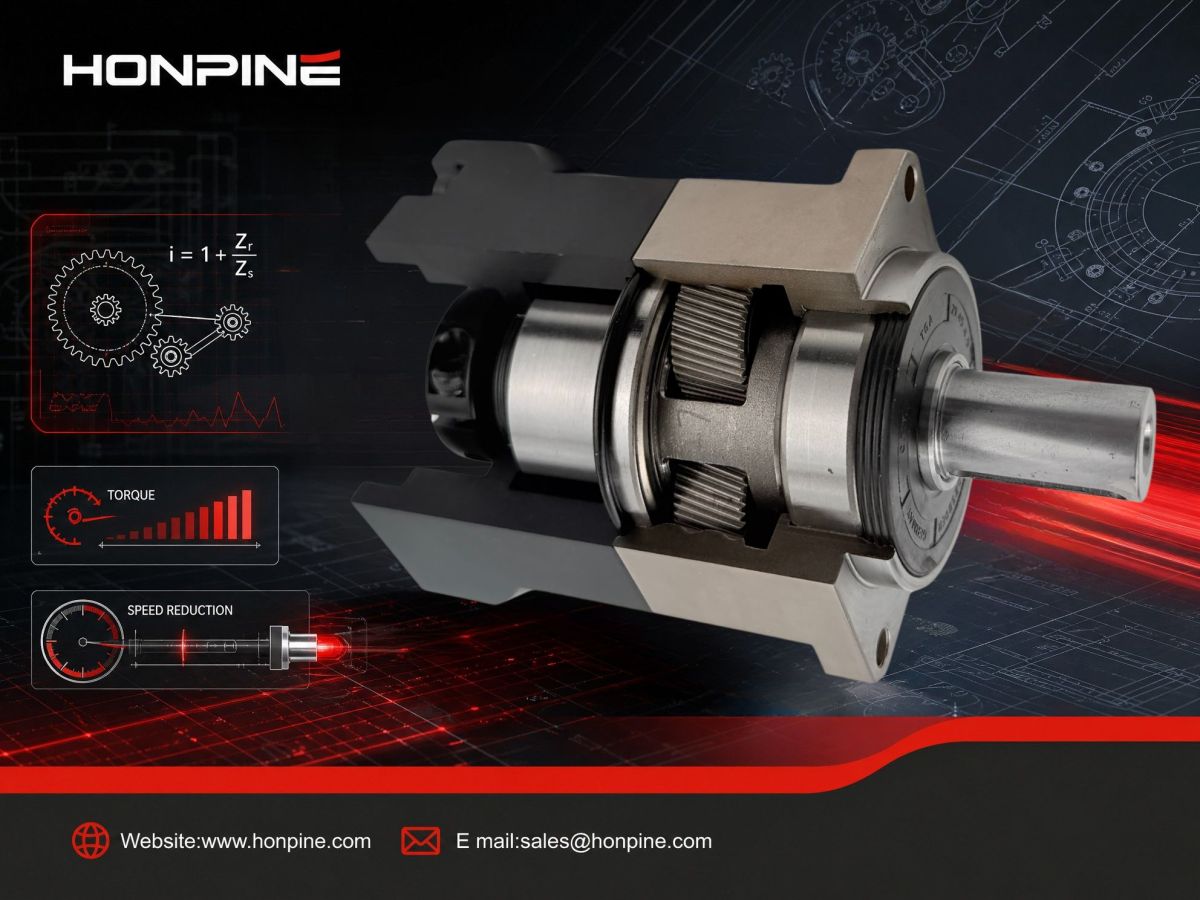

1. Beräkning av utväxlingsförhållande: Fastställande av den erforderliga hastighetsreduktionen

Utväxlingsförhållandet definierar hur mycket precisionsplanetväxeln minskar motorvarvtalet samtidigt som utgående vridmoment ökar proportionellt.

Formel:

Utväxlingsförhållande = Motorns märkvarvtal ÷ Erforderligt utgående varvtal

Exempel

• Servomotorns märkvarvtal: 3000 rpm

• Erforderligt utgående varvtal: 60 rpm

Utväxlingsförhållande = 3000 ÷ 60 = 50:1

Vid val av en planetväxel för robotiserad automation bör det beräknade förhållandet jämföras med tillverkarens tillgängliga standardförhållanden, såsom 40:1, 50:1 eller 70:1.

Om det exakta förhållandet inte finns tillgängligt, välj det närmaste standardförhållandet och kontrollera att det faktiska utgående varvtalet fortfarande uppfyller applikationens krav.

Typiska förhållandeintervall inkluderar:

• Enstegs precisionsplanetväxel: 3:1–10:1

• Tvåstegsväxlar: upp till flera tiotal

• Trestegsväxlar: flera hundra till över tusen

Högre utväxlingsförhållanden kräver vanligtvis ytterligare växelsteg, vilket leder till större dimensioner, högre vikt och högre tillverkningskostnader. Därför bör ingenjörer balansera prestanda och kostnad vid val.

2. Beräkning av vridmoment: Säkerställande av säker lastkapacitet

Vridmomentsverifiering är ett av de mest kritiska stegen vid val av en lösning från entillverkare av planetväxlar. Den avgör om växellådan pålitligt kan tåla de faktiska driftbelastningarna.

Formel:

Erforderligt utgående vridmoment = Motorns maximala vridmoment × Utväxlingsförhållande × Transmissionsverkningsgrad × Servicefaktor

Val av parameter

Motorns maximala vridmoment

Använd alltid motorns toppmoment (maximala moment), inklusive överlastkapacitet, och inte enbart märkvridmomentet. Detta säkerställer tillräcklig kapacitet under acceleration, stötbelastning eller plötsliga lastförändringar.

Transmissionsverkningsgrad

De flesta precisionsplanetväxlar arbetar med en verkningsgrad mellan 90% och 97%.

• Ensteg: vanligtvis högre verkningsgrad

• Flersteg: något lägre verkningsgrad

För konservativa beräkningar används ofta 90%.

Servicefaktor

Servicefaktorn beror på driftsförhållandena.

Jämn drift

Exempel: transportsystem, kontinuerlig transport

Rekommenderad faktor:

1.2–1.5

Måttliga stötbelastningar

Exempel: förpackningsmaskiner, skärutrustning

Rekommenderad faktor:

1.5–2.0

Kraftiga stötar eller frekvent start-stopp-drift

Exempel: pressar, krossar, kraftig automationsutrustning

Rekommenderad faktor:

2.5 eller högre

Exempel

• Motorns maximala vridmoment: 5 Nm

• Utväxlingsförhållande: 50

• Verkningsgrad: 93%

• Servicefaktor: 1.8

Erforderligt utgående vridmoment

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

Den valda precisionsplanetväxeln bör ha ett nominellt utgående vridmoment som överstiger 418.5 Nm, med ytterligare säkerhetsmarginal för långsiktig driftsäkerhet.

3. Tröghetsmatchning: Uppnå stabil servoprestanda

Tröghetsmatchning är avgörande för servostyrningsnoggrannhet, positioneringsprecision och dynamiskt gensvar. Den är särskilt viktig vid val av enplanetväxel för robotiserad automationför högsnabba automationssystem och robotapplikationer med planetväxel.

Formel:

Reflekterad lasttröghet = Faktisk lasttröghet ÷ (Utväxlingsförhållande)²

Tröghetsförhållandet beräknas som:

Tröghetsförhållande = Reflekterad lasttröghet ÷ Motorns rotortröghet

Allmänna rekommendationer:

• Standardiserade servoapplikationer:

  ≤ 5:1

• Hög hastighet, högprecisionspositionering:

  ≤ 3:1

Exempel

• Lasttröghet: 0.5 kg·m²

• Utväxlingsförhållande: 10

Reflekterad lasttröghet

= 0.5 ÷ 10²

= 0.005 kg·m²

Om motorns rotortröghet är 0.001 kg·m², då:

Tröghetsförhållande

= 0.005 ÷ 0.001

= 5

Detta ligger inom det generellt accepterade intervallet.

Om tröghetsförhållandet överstiger den rekommenderade gränsen bör ingenjörer antingen:

• öka utväxlingsförhållandet, eller

• välja en motor med högre rotortröghet.

Korrekt tröghetsmatchning förbättrar avsevärt servostabilitet, accelerationsprestanda och positioneringsnoggrannhet i system med planetväxlar för robotiserad automation.

Rekommenderad urvalsprocess för planetväxel

För effektiv teknisk design rekommenderas följande sekvens:

Steg 1: Bestäm utväxlingsförhållandet

Beräkna det erforderliga reduktionsförhållandet utifrån motorvarvtalet och det önskade utgående varvtalet för att begränsa urvalet av lämpliga precisionsplanetväxlar.

Steg 2: Verifiera utgående vridmoment

Beräkna det erforderliga utgående vridmomentet med hjälp av motorns toppmoment, utväxlingsförhållande, verkningsgrad och servicefaktor. Uteslut modeller som inte kan ge tillräcklig vridmomentskapacitet.

Steg 3: Kontrollera tröghetsmatchning

Reflektera lasttrögheten till motoraxeln med hjälp av kvadraten på utväxlingsförhållandet och kontrollera att tröghetsförhållandet uppfyller rekommendationerna för servodesign.

Om tröghetsmatchningen inte är tillfredsställande, justera utväxlingsförhållandet och upprepa vridmomentsverifieringen.

Genom att följa dessa tre beräkningar säkerställs att de valda precisionsplanetväxlarna ger optimal prestanda, driftsäkerhet och livslängd.

Professionellt urvalsstöd för precisionsplanetväxlar

Verkliga tillämpningar innebär ofta komplexa driftsförhållanden som gör valet av servicefaktor, uppskattning av tröghet och beräkning av vridmoment mer utmanande. Att välja rätt planetväxel för robotiserad automation kräver inte bara teoretiska beräkningar utan också praktisk teknisk erfarenhet.

Som erfaren tillverkare av planetväxlar specialiserar sig Honpine på konstruktion och produktion avhögpresterande precisionsplanetväxlarför servosystem, industriell automation, CNC-maskiner och robotapplikationer med planetväxel.

Ange helt enkelt:

• Motorspecifikationer

• Erforderligt utgående varvtal

• Lasttyp

• Driftsförhållanden

Vårt ingenjörsteam utför kompletta beräkningar av utväxlingsförhållande, vridmoment och tröghetsmatchning och rekommenderar den mest lämpliga precisionsplanetväxeln eller planetväxeln för robotiserad automation för din applikation.

Kontakta Honpine idag för att få expertstöd vid val, teknisk dokumentation och detaljerad information om hela vårt sortiment avprecisionsplanetväxlarför robotiserad automation och industriell rörelsekontroll.
