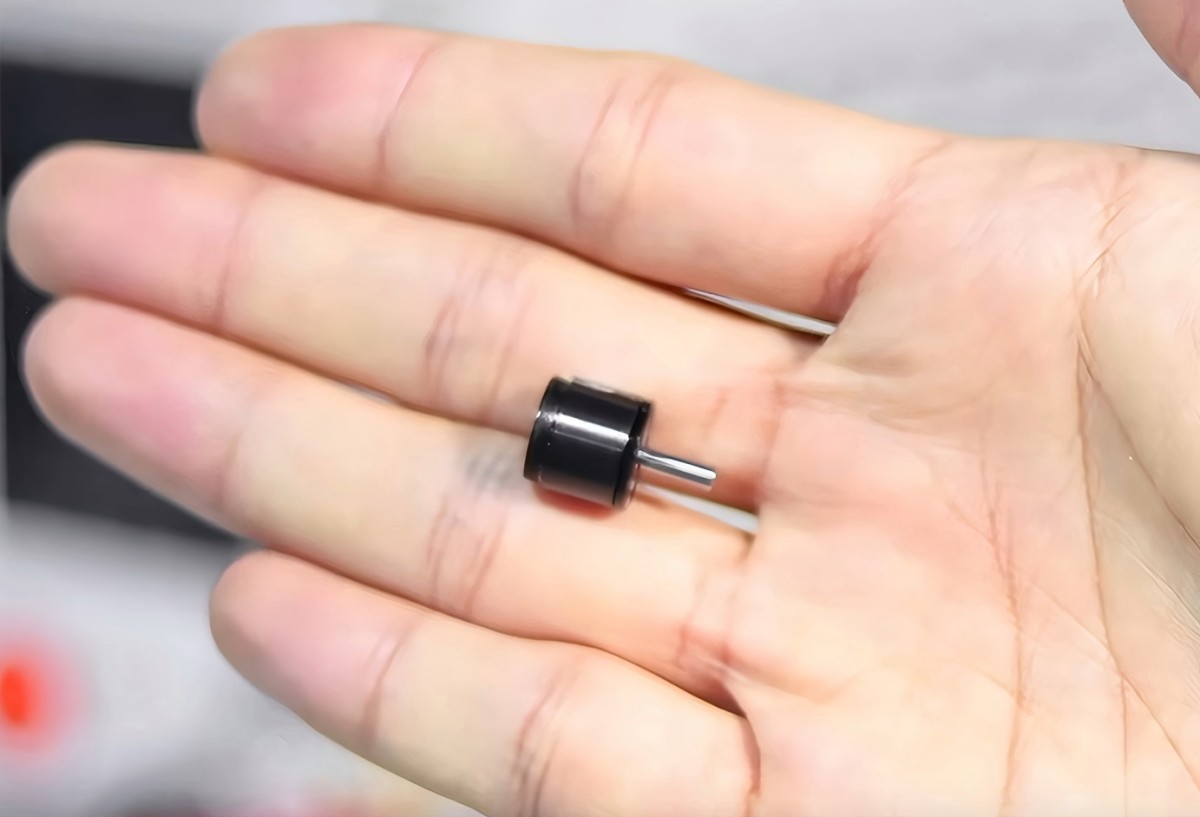

Mikroharmonisk växel för humanoidrobotars handleder, smidiga händer och huvudleder

Varför mikroharmoniska reducerare är viktiga inom humanoid robotteknik?

Humanoida robotar utvecklas mot mer kompakta konstruktioner, större rörlighet och mer människoliknande dimensioner. Denna utveckling skapar nya krav på transmissionssystemen som används i deras leder.

Handleden, den fingerfärdiga handen, fingerlederna och huvudlederna på humanoida robotar har särskilt stränga utrymmesbegränsningar. Deras transmissionssystem måste ge höga utväxlingsförhållanden, lågt glapp, hög vridmomenttäthet och exakta rörelser vid låg hastighet utan att ledens storlek eller vikt ökas avsevärt.

Det är här mikroharmoniska reducerare blir relevanta.

Till skillnad från ett komplett robotställdon är en harmonisk reducerare den precisionskomponent i transmissionen som omvandlar en höghastighetsmotors rotation till kontrollerad utgående rörelse med högt vridmoment. När den integreras med en ramlös vridmomentmotor, encoder och lager kan den bli en del av en kompakt led i en humanoid robot.

För tillverkare som utvecklar kompakta leder för humanoida robotar spelar reduceraren därför en viktig roll för att bestämma den slutliga ledens storlek, precision och mekaniska prestanda.

Mikroharmonisk reducerare för handledsleder i humanoida robotar

Handleden på en humanoid robot förbinder underarmen med den fingerfärdiga handen och behöver vanligtvis bära både handens vikt och externa belastningar som uppstår vid grepp och manipulation.

Samtidigt måste handleden få plats inom ett relativt litet mekaniskt utrymme.

En mikroharmonisk reducerare kan ge ett högt utväxlingsförhållande i en kompakt transmissionskonstruktion, vilket gör det möjligt för en relativt liten motor att generera det nödvändiga utgående vridmomentet.

Dess egenskaper med lågt glapp är också värdefulla för handledsleder som ofta utför justeringar med små vinklar och ändrar rotationsriktning.

En typisk arkitektur för en handledsled kan kombinera en ramlös vridmomentmotor, mikroharmonisk reducerare, encoder och korsrullager. Om reduceraren har en ihålig konstruktion kan kablar och sensorledningar dras genom den centrala öppningen, vilket hjälper ingenjörer att skapa en renare intern struktur.

För handledstillämpningar i humanoida robotar ligger reducerarens huvudsakliga värde därför i kombinationen av kompakt transmission, högt utväxlingsförhållande, lågt glapp och hög vridmomenttäthet.

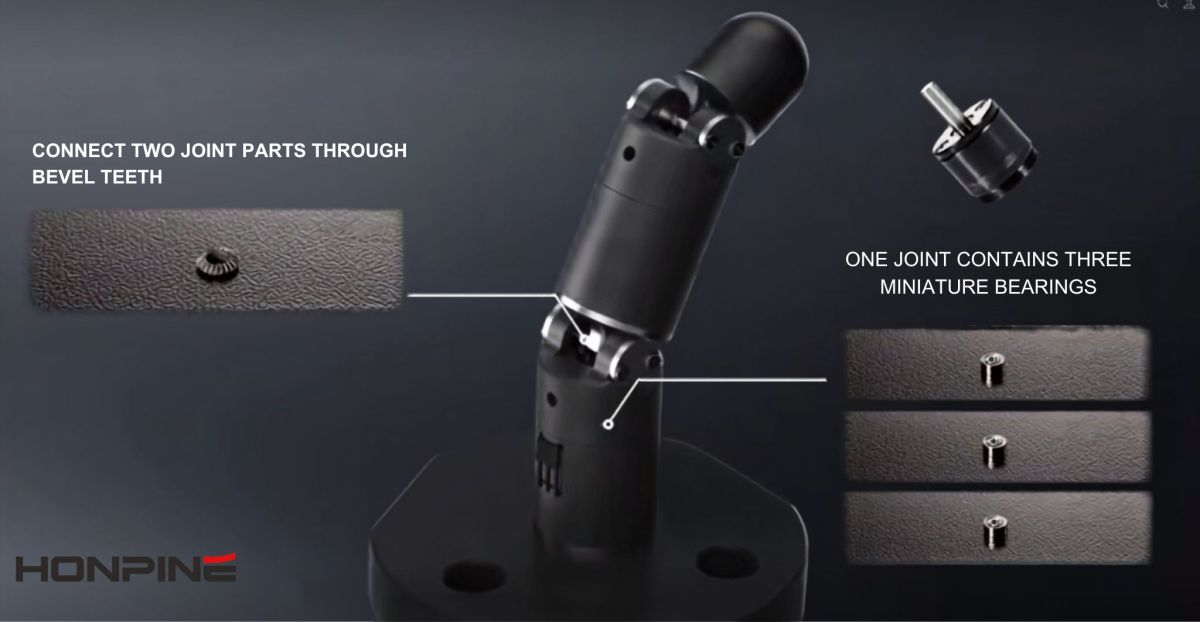

Mikroharmonisk reducerare för fingerfärdiga händer på humanoida robotar

Den fingerfärdiga handen ställer ännu högre krav på miniatyrisering av reduceraren.

En humanoid robothand kan innehålla flera individuellt styrda fingerleder. Om varje transmissionskomponent är för stor blir fingrarna tjockare och tyngre, vilket kan påverka handens övergripande struktur och dess förmåga att utföra människoliknande manipulation.

En miniatyriserad harmonisk transmission kan integreras direkt i enskilda fingerleder.

Den mikroharmoniska reduceraren ger den nödvändiga hastighetsreduceringen och vridmomentsmultiplikationen samtidigt som den behåller en kompakt roterande transmissionsstruktur.

Detta gör den särskilt relevant för robotiserade fingerleder där installationsutrymmet är extremt begränsat.

Varför är mikrorörelser vid låg hastighet viktiga i robotiserade fingerleder?

Humanoida fingerfärdiga händer utför många rörelser som i grunden skiljer sig från konventionella industrirobotars rörelser.

Ett finger kan behöva röra sig långsamt vid kontakt med ett objekt, göra en liten positionsjustering efter att ha fattat ett grepp eller kontinuerligt reglera sin position under manipulation.

Dessa operationer ställer större krav på:

lågt glapp, jämn transmission, exakt positionering och kontrollerad rörelse vid låg hastighet.

Den mikroharmoniska reduceraren kan bidra till en exakt mekanisk transmission mellan motorn och fingerleden och stödja de finstämda rörelser som krävs för fingerfärdig manipulation.

Detta är särskilt relevant för tillämpningar som precisionsgrepp, objekthantering, verktygsmanipulation och montering.

Mikroharmonisk reducerare jämfört med miniatyrledskruv för fingerleder

Miniatyrledskruvar används ofta när en mekanism kräver linjär rörelse. En robotiserad fingerled är däremot i grunden en roterande mekanism.

En ledskruv omvandlar roterande rörelse till linjär rörelse och kan kräva ytterligare länkar eller mekaniska komponenter för att omvandla denna linjära rörelse till fingrets rotation.

En mikroharmonisk reducerare ger däremot direkt roterande transmission och kan placeras runt fingerledens rotationsaxel.

De två teknikerna uppfyller därför olika mekaniska krav. En miniatyrledskruv kan vara effektiv när linjär manövrering krävs, medan en mikroharmonisk reducerare är särskilt lämplig för kompakta roterande precisionsleder.

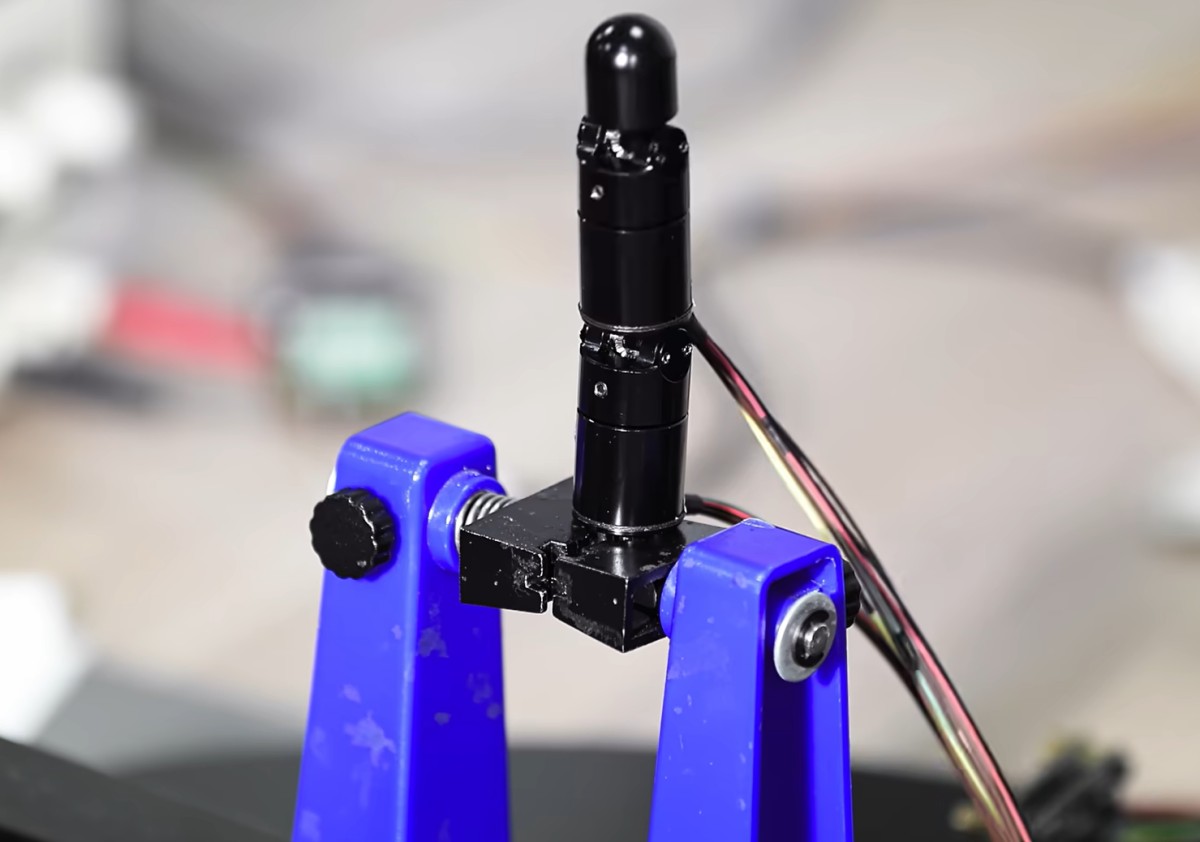

Mikroharmonisk reducerare för huvudleder i humanoida robotar

Humanoida robotars huvuden innehåller vanligtvis kameror, djupsensorer och andra komponenter för perception. Dessa system kräver kontrollerade panorerings- och tiltrörelser samtidigt som de arbetar inom en kompakt mekanisk struktur.

En mikroharmonisk reducerare kan användas som precisionskomponenten i transmissionen mellan motorn och huvudets roterande mekanism.

Dess kompakta konstruktion och låga glapp kan stödja noggrann positionering av kameror och andra sensorer.

För humanoida robotar som utför objektspårning, människa–maskin-interaktion, visuell positionering och omgivningsperception kan en kompakt harmonisk transmission bidra till kontrollerade huvudrörelser utan att en stor växellåda krävs.

Viktiga fördelar med mikroharmoniska reducerare för humanoida robotar

Värdet av en mikroharmonisk reducerare inom humanoid robotteknik kommer från flera egenskaper som samverkar.

Kompakt transmission

En miniatyriserad harmonisk reducerare kan uppnå ett relativt högt utväxlingsförhållande utan att flera växelsteg krävs, vilket bidrar till att minska det utrymme som transmissionssystemet upptar.

Hög vridmomenttäthet

Humanoida robotars handleder och fingerleder har begränsat installationsutrymme. Hög vridmomenttäthet gör det möjligt för transmissionssystemet att leverera det nödvändiga utgående vridmomentet utan att ledens dimensioner ökas i onödan.

Lågt glapp

Lågt glapp är viktigt för leder som ofta ändrar riktning eller utför justeringar med små vinklar. Det kan bidra till att förbättra sambandet mellan motorns rörelse och den faktiska ledens rörelse.

Konstruktion med ihålig axel

En ihålig harmonisk reducerare kan ge en central genomgång för motorkablar, encoderledningar och sensorkablar, vilket kan förenkla intern kabeldragning i kompakta leder för humanoida robotar.

Enkel integrering med ramlösa motorer

Den koaxiala konstruktionen hos en harmonisk transmission gör den lämplig för integrering med ramlösa vridmomentmotorer. Tillsammans med encodrar och lager kan komponenterna bilda en kompakt transmissionsenhet för leder.

Val av mikroharmonisk reducerare för leder i humanoida robotar

Den minsta reduceraren är inte nödvändigtvis den bästa reduceraren för alla tillämpningar inom humanoid robotteknik.

Valet bör baseras på de faktiska kraven för varje led, inklusive märkmoment, toppmoment, utgående hastighet, lasttröghet, acceleration, arbetscykel, externa belastningar och tillgängligt installationsutrymme.

En handledsled utsätts generellt för större externa belastningar än en fingerled. En fingerled ställer större krav på diameter, vikt och precision vid låg hastighet. En huvudled kan ställa större krav på kompakt konstruktion, jämn rörelse och positioneringsnoggrannhet.

Därför bör den mikroharmoniska reduceraren väljas utifrån de specifika driftsförhållandena och mekaniska kraven för varje led i den humanoida roboten.

Slutsats

Utvecklingen av humanoida robotar skapar efterfrågan på mindre och mer integrerade precisionssystem för transmission.

Handleden på en humanoid robot kräver en kompakt reducerare som kan hantera handens vikt och belastningar vid manipulation. Den fingerfärdiga handen och de robotiserade fingerlederna kräver extremt små transmissionskomponenter som kan stödja precisa rörelser vid låg hastighet utan att göra fingrarna överdrivet stora. Huvudleder på humanoida robotar kräver en kompakt och exakt transmission för positionering av kameror och sensorer.

En mikroharmonisk reducerare uppfyller dessa krav genom sin kompakta konstruktion, höga utväxlingsförhållande, låga glapp och höga vridmomenttäthet.

När reduceraren kombineras med en ramlös vridmomentmotor, encoder och lager kan den fungera som precisionskärnan i transmissionen för en kompakt led i en humanoid robot.

För tillverkare som utvecklar handleder, fingerfärdiga händer, robotiserade fingerleder och kompakta huvudmekanismer för humanoida robotar erbjuder mikroharmoniska reducerare en roterande precisionslösning för transmission där storlek, vikt, glapp och vridmomenttäthet är kritiska konstruktionsfaktorer.
