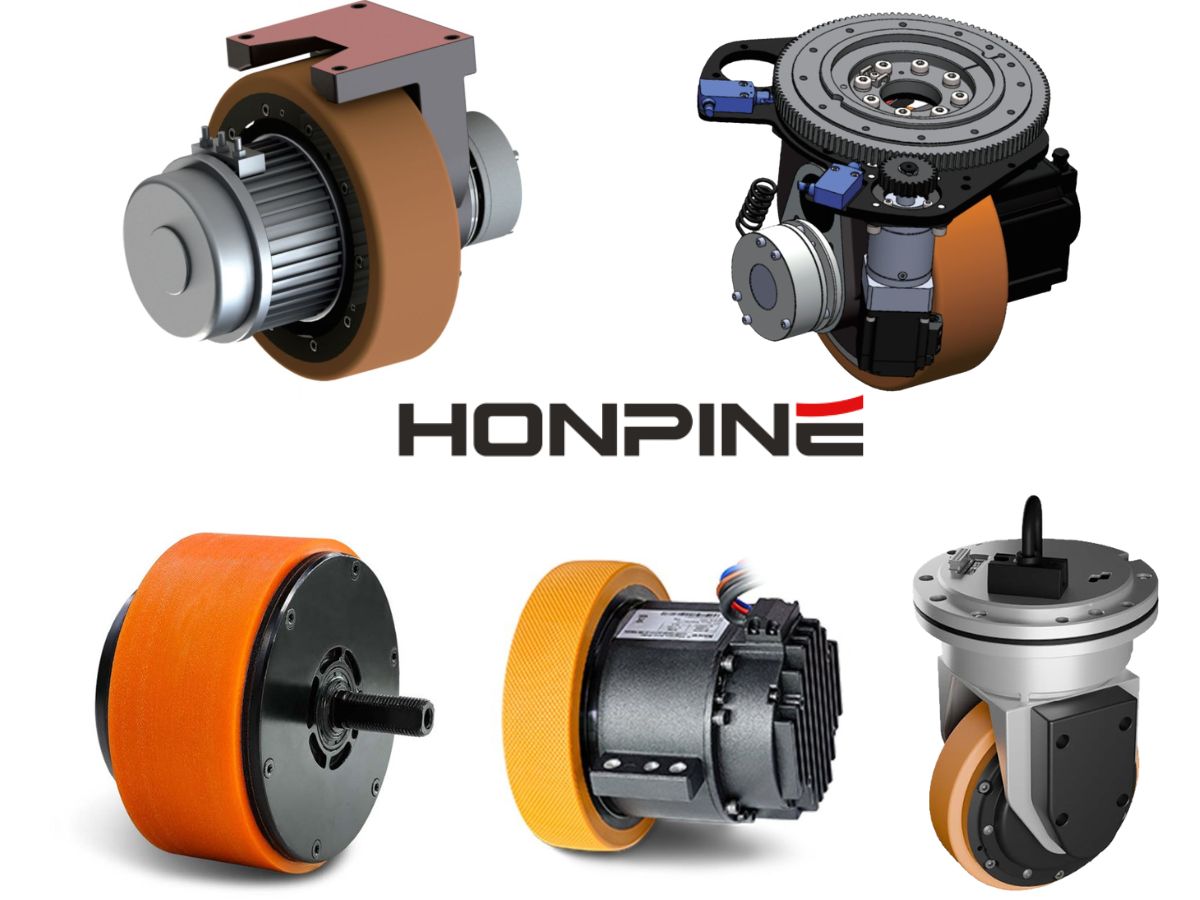

Djupgående analys av AGV:s centrala mobilitetskomponenter: tekniska tillämpningar och urvalslogik för drivhjul, styrhjul och länkhjul

Artikeln analyserar de tekniska egenskaperna, fördelarna, begränsningarna och urvalslogiken förAGV-drivhjul, styrhjul och länkhjul, och förklarar hur dessa tre centrala mobilitetskomponenter avgör AGV:ns precision, flexibilitet, lastkapacitet och övergripande systemprestanda.

I scenarier för intelligent tillverkning och automatisering av internlogistik avgör mobilitetssystemet i en AGV (Automated Guided Vehicle) direkt dess rörelsenoggrannhet, lastkapacitet, rumsliga anpassningsförmåga och övergripande kostnadseffektivitet.

Som de tre centrala komponenterna i AGV-mobilitetssystem spelar drivhjul, styrhjul och länkhjul en avgörande roll i AGV-konstruktion och tillämpning. Deras tekniska egenskaper, tillämpningslämplighet och urvalslogik är viktiga tekniska överväganden.

Differentialdrivsystem: Tekniska egenskaper och tillämpningsgränser

Drivhjul är de centrala komponenterna för effektutmatning i en AGV. Differentialdrift är för närvarande den mest etablerade rörelselösningen för AGV:er med små och medelstora laster och möjliggör styrning och rörelsekontroll genom hastighetsskillnaden mellan vänster och höger hjul.

1. Grundläggande rörelseprincip för differentialdrift

I en AGV med differentialdrift bestäms funktioner som styrning, rak körning och rotation med nollradie helt av skillnaden i linjär hastighet mellan de två hjulen.

Det grundläggande rörelseförhållandet är:

ΔV = VL − VR

Där:

ΔV = linjär hastighetsskillnad mellan de två hjulen

VL = linjär hastighet för vänster drivhjul

VR = linjär hastighet för höger drivhjul

När de två hjulen roterar i motsatta riktningar med samma hastighet kan AGV:n uppnå rotation med nollradie. Vinkelhastigheten uppfyller:

ω = (VL − VR) / L

Där:

ω = vinkelhastighet

L = centrumavstånd mellan de två drivhjulen

2. Tekniska fördelar och nackdelar med differentialdrivhjul

Kärnfördelar

Hög rörelseflexibilitet

Stöder rotation med nollradie och liten svängradie, vilket gör det lämpligt för trånga verkstadsmiljöer.

Låg styrkomplexitet

Kräver relativt lägre motornoggrannhet och servostyrningskapacitet, utan behov av en oberoende styrmekanism.

Betydande kostnadsfördel

En enkel struktur och hög standardisering av komponenter bidrar till att minska den totala BOM-kostnaden.

Kärnbegränsningar

Begränsad positioneringsnoggrannhet

Avvikelser i hjulhastighet och ojämn golvfriktion kan ackumulera positioneringsfel, vilket gör det olämpligt för dockningsapplikationer med hög precision.

Begränsad rörelsestabilitet

Sidosladd kan uppstå vid höghastighetssvängar, och banavvikelsen blir mer uttalad under tunga laster.

Svag skalbarhet

Framåt/bakåt-rörelse kräver ofta redundanta drivenheter, och rundstrålande rörelse kan inte uppnås.

3. Typiska tillämpningar för differentialdrivhjul

AGV:er med små och medelstora laster (≤500 kg) med relativt låga krav på positioneringsnoggrannhet

AGV:er för linjeföljning och bogsering i tidigt skede

Kostnadskänsliga och enkla projekt för automationsmodernisering

Styrhjul: Den avancerade integrerade lösningen för drivning och styrning

AGV-styrhjul integrerar drivning, styrning och bärfunktioner i en högt integrerad modul. De är kärnlösningen för rundstrålande AGV-rörelse och representerar en av de mest ikoniska teknikerna i avancerade AGV:er.

 4,Tekniska huvudskäl till den begränsade tidiga användningen av styrhjul

1. Begränsningar i storlek och installationshöjd

Tidiga importerade styrhjulsmoduler hade vanligtvis en minsta installationshöjd som översteg 200 mm, medan lågprofilerade dolda AGV:er i allmänhet krävde chassihöjder under 150 mm med nyttolaster under 500 kg. Dimensionsskillnaden begränsade den praktiska integrationen.

2. Begränsad funktionell efterfrågan i tidiga tillämpningar

I tidiga scenarier inom fordonsindustrin dominerade enkelriktad linjeföljning, och differentialdrivsystem var tillräckliga.

Dubbelriktad rörelse krävde dubbla differentialdrivenheter, vilket ökade både kostnad och komplexitet och minskade de praktiska fördelarna med styrhjulssystem vid den tiden.

3, Tekniska kärnfördelar med styrhjul

Förmåga till rundstrålande rörelse

Oberoende styr- och drivfunktioner stöder 360° styrning, vilket möjliggör sidoförflyttning, diagonal rörelse och rotation med nollradie för extremt trånga utrymmen.

Hög rörelsenoggrannhet

Integrerade servostyrsystem kan uppnå positioneringsnoggrannhet på upp till ±5 mm, vilket uppfyller kraven för dockning med hög precision i produktionslinjer.

Hög strukturell integration

En enda styrhjulsmodul kan ersätta flera differentialdrivenheter, förenkla chassistrukturer och förbättra utrymmesutnyttjandet.

Stark lastanpassningsförmåga

Lämplig för tillämpningar från lätta AGV:er till tunga industriella AGV:er med enastående driftsäkerhet i industriell klass.

4, Utvecklingstrender för styrhjulsteknik

Miniatyrisering

Inhemska tillverkare har övervunnit höjdbegränsningar och introducerat ultralågprofilerade styrhjulsmoduler under 100 mm, lämpliga för dolda AGV:er.

Modularisering

Integrerade konstruktioner som kombinerar drivning, styrning, bromsning och avkänningsfunktioner möjliggör plug-and-play-installation.

Högre precision

Med absoluta kodare kan styrningens repeterbarhet nå ≤ ±0.1°.

5,Typiska tillämpningar för styrhjul

Rundstrålande dolda AGV:er

Lyft-AGV:er

Fordonsindustri, 3C-elektronik och ny energi-industrier som kräver hög precision och kompakt manövrerbarhet

Tunga AGV:er med nyttolaster ≥1000 kg

Länkhjul: Viktiga stödkomponenter för AGV-stabilitet

Länkhjul (tomgångshjul) är passiva komponenter utan driv- eller styrförmåga. De ger huvudsakligen laststöd, stabilitet och följrörelsefunktioner och fungerar som viktiga stabiliserande komponenter i AGV-mobilitetssystem.

Valet av länkhjul påverkar direkt fordonets övergripande jämnhet, livslängd och driftsstabilitet.

6,Viktiga tekniska överväganden vid val av länkhjul

Materialval

PU (polyuretan)-hjul är lämpliga för renrumsmiljöer; gummihjul för ojämna golv; nylonhjul för applikationer med tung belastning.

Strukturell konfiguration

Fasta länkhjul förbättrar rakstabiliteten, medan svängbara länkhjul ökar manövrerbarheten. Lämpliga kombinationer bör väljas enligt

tillämpningskraven.

Precision

Lagerprecision och hjulens rundhet påverkar direkt driftljud och banavvikelse.

7,Typiska tillämpningar för länkhjul

Passivt stöd för alla AGV-chassisystem

Helt passiva lätta AGV-plattformar (utan drivna drivhjul)

Hjälpbärande komponenter i tunga AGV:er

Teknisk jämförelse och urvalsguide för de tre kärnkomponenterna

Komponenttyp Rörelsekapacitet Styrnoggrannhet Kostnadsnivå Lämplig last

Grundläggande urvalsprinciper

Kostnadsprioritet med låga precisionskrav

→ Differentialdrivhjul + svängbara länkhjul

Begränsat utrymme med höga precisionskrav

→ Styrhjul + fasta länkhjul

Tunga tillämpningar och tillämpningar med stora tonnage

→ Flera styrhjulsmoduler + kraftiga länkhjul

Framtida trender inom AGV-mobilitetssystem

Utvecklingen av AGV-mobilitetssystem drivs i grunden av kontinuerliga prestandaförbättringar och optimering av tekniker för drivhjul, styrhjul och länkhjul.

Differentialdrivhjul dominerar lågprismarknaden tack vare sina kostnadsfördelar.

Styrhjul har blivit kärntekniken i avancerade AGV:er tack vare sina rundstrålande egenskaper och sin höga precision.

Länkhjul fortsätter att spela en oumbärlig stödjande roll på alla AGV-plattformar.

Under trenden med uppgradering mot intelligent tillverkning utvecklas styrhjulsteknik snabbt mot:

• Miniatyrisering

• Integration

• Högre precision

Samtidigt:

Differentialdrivsystem blir mer applikationsspecifika och kostnadsfokuserade.

Länkhjul utvecklas mot högre lastkapacitet, lägre ljudnivå och längre livslängd.

Den samordnade optimeringen av dessa tre kärnkomponenter utgör den viktigaste tekniska vägen för att förbättra AGV:ers totala prestanda.
