HONPINE glappfri planetväxellåda: Omdefinierar gränserna för CNC-verktygsmaskiner med ultrahög böjstyvhet

Bland växellådors prestandamått avgör böjstyvhet (som ofta förbises jämfört med precision och torsionsstyvhet) direkt gränserna för bearbetning i CNC-verktygsmaskiner. HONPINEs glappfria planetväxellåda omdefinierar dessa gränser med sina ultrahöga parametrar.

Vad är böjstyvhet?

Böjstyvhet (även kallad momentstyvhet eller lutningsstyvhet) mäter enkelt en växellådas förmåga att motstå att "böjas över." Dess enhet är N·m/bågminuter – ett högre värde innebär mindre lutning under samma yttre kraft, dvs. en "styvare ryggrad."
Exempel: 1 N·m/bågminuter betyder att applicering av 1 N·m vridmoment lutar utgående axel med 1 bågminuter (1 bågminuter ≈ 0.0167°).

Hur testas böjstyvhet?

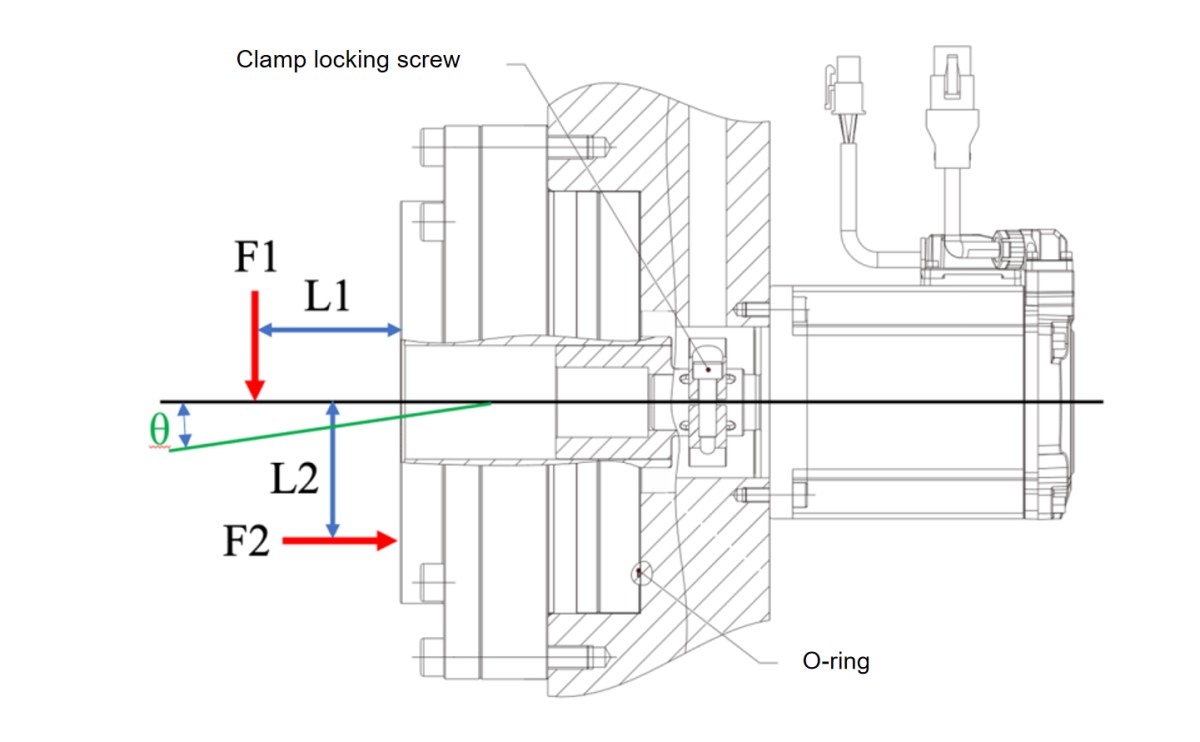

Mätprincipen är intuitiv (se diagrammet nedan):

• Applicera krafter F₁ och F₂ vid utgångsänden, med hävarmar L₁ och L₂.

• Beräkna böjmoment: W₁ = F₁ × L₁, W₂ = F₂ × L₂.

• Mät den resulterande vinkelavböjningen θ hos utgående axel.

• Beräkna böjstyvhet: N·m/bågminuter = W / θ.


Högre värden = större styvhet = mindre lutning under belastning.

Varför är böjstyvhet viktig i CNC-tillämpningar?

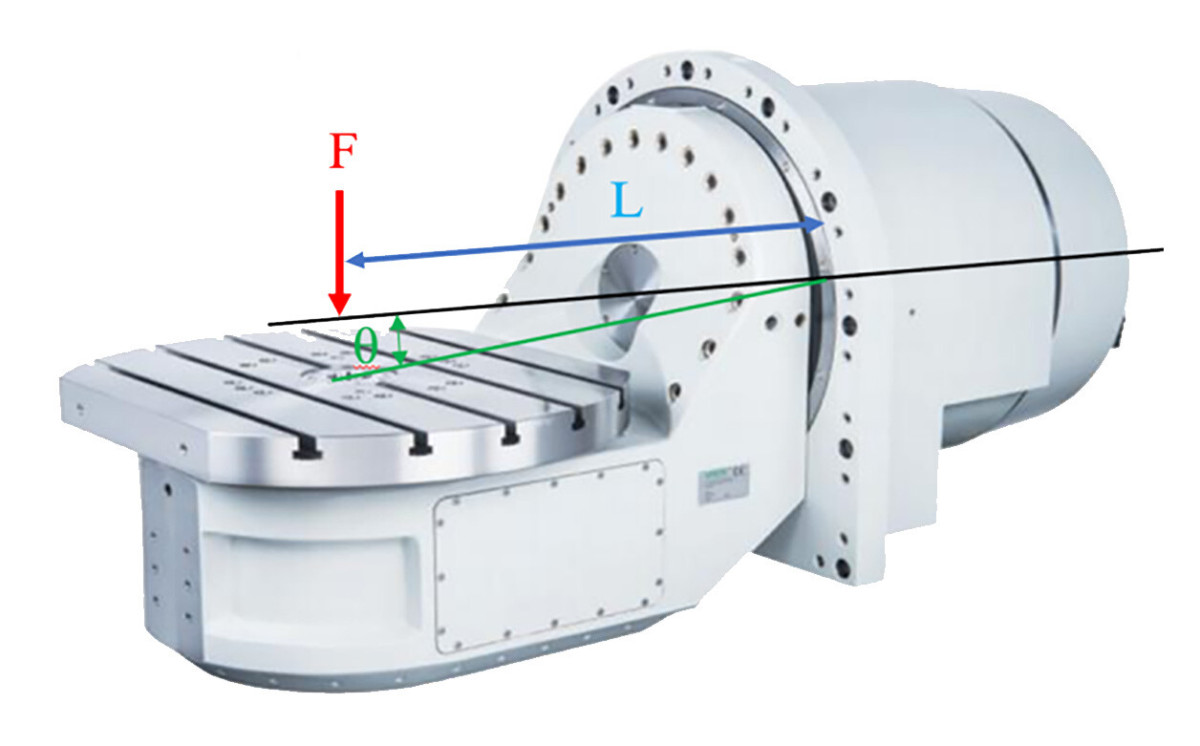

Tänk på ett 5-axligt CNC-rundbord (diagram nedan): En radiell kraft F verkar på avståndet L från växellådan, vilket orsakar vinkelavböjning θ på A-axeln.Scenario:

 210mm bord, A-axel under 100kg radiell belastning (F), hävarmL= 240mm. Prestandajämförelse:

Japansk Harmonic Drive® (Modell 40)

Styvhet: 264.6 N·m/bågminuter

Avböjning: θ = (F × g × L) / 264.6 = 0.89 bågminuter

Förskjutning vid F: 0.062 mm

Japansk RV-Style Cycloid® (Modell RV-40E)

Styvhet: 931 N·m/bågminuter

Avböjning: θ = (F × g × L) / 931 = 0.25 bågminuter

Förskjutning: 0.0174 mm

Tysk glappfri design (Modell 056)

Styvhet: 1,170 N·m/bågminuter

Avböjning: θ = (F × g × L) / 1,170 = 0.20 bågminuter

Förskjutning: 0.014 mm

HONPINE glappfri planetväxellåda (Modell H3K-40T)

Styvhet: 2,250 N·m/bågminuter

Avböjning: θ = (F × g × L) / 2,250 = 0.105 bågminuter

Förskjutning: 0.007 mm

Sammanfattning: Prestandajämförelse under identiska belastningar

HONPINE H3K-40T glappfri planetväxellåda uppnår avgörande överlägsenhet.

Konsekvenser av otillräcklig böjstyvhet vid CNC-bearbetning

Kraftigt försämrad noggrannhet: Felinriktning mellan verktyg och arbetsstycke → dimensions-/formfel.

Ökade vibrationer: Lägre egenfrekvens → CNC-chatter, dålig ytfinish.

Minskad effektivitet: Tvingat lägre CNC-matningshastigheter → längre bearbetningstider.

Verktygsskador: Vibrationer påskyndar slitage/spröda brott → högre kostnader.

Hur HONPINE uppnår ultrahög styvhet

Integrerade 3-radiga "YRT-typ" rundbords lager

Nållagerrullbanor bearbetade direkt på växellådans komponenter (monolitisk design)

Levererar samtidigt:

• Extrem böjstyvhet

• Hög momentbelastningsförmåga

• Hög motståndskraft mot axiell dragkraft

Minimalt kast (plan/radiellt) → maximal stabilitet

Denna design gör att den glappfria planetväxellådan i H3K-serien kan ge oöverträffat stöd i kompakta utrymmen och utan ansträngning hantera tunga belastningar och kraftiga radiella moment i högprecisions-CNC-tillämpningar.

Böjstyvhet avgör CNC-verktygsmaskiners precision, effektivitet och livslängd. HONPINEs glappfria planetväxellådor bevisar att 2,250 N·m/bågminuter inte längre är teoretiskt – det är nu verklighet för krävande CNC-system.
