Fördelar och nackdelar med RV-reduktor

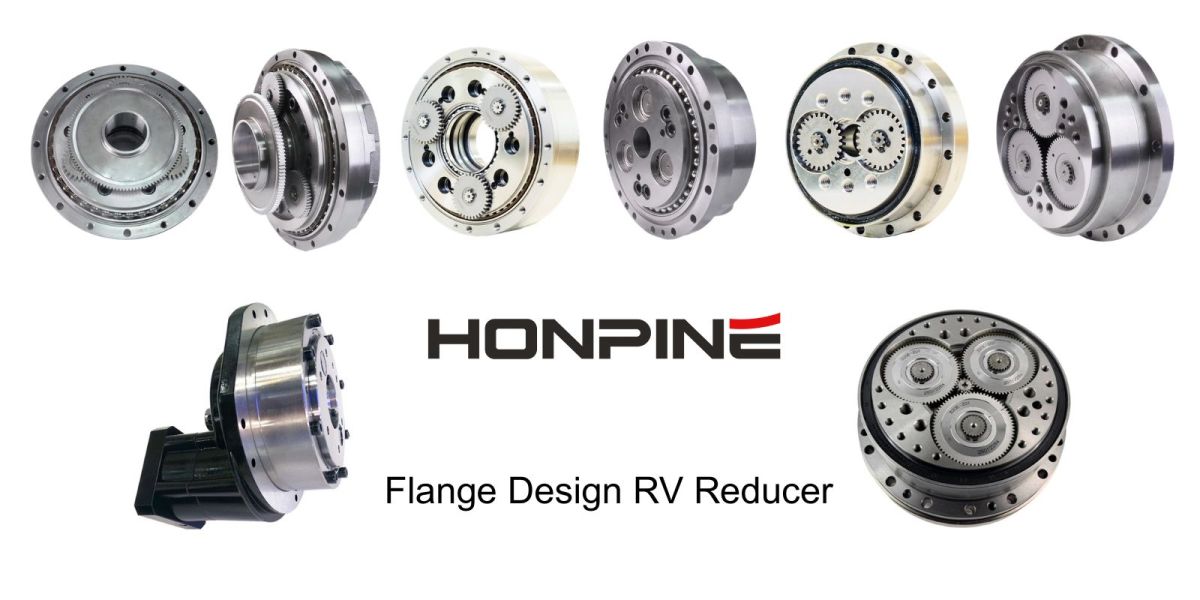

Vad är en RV-reduktor?

RV står för Rotary Vector. Den utvecklades av Nabtesco på 1980-talet som en optimerad konstruktion baserad på den cykloidala stifthjulsreduktorn.

Fördelar med RV-reduktorer

1. Brett reduktionsförhållandeområde

RV-reduktorerkan uppnå ett brett spektrum av utväxlingsförhållanden och erbjuder vanligtvis höga reduktionsförhållanden. Detta gör dem lämpliga för olika driftförhållanden som kräver exakt hastighetskontroll och vridmomentsutgång.

2. Hög torsionsstyvhet

Utgångsmekanismen använder en dubbelt upplagrad planetbärare. En styv stor skiva på bärarens vänstra ände är direkt ansluten till lasten via bultar.

Jämfört med konventionella cykloidala reduktorer ger denna struktur:

• Betydligt högre torsionsstyvhet

• Minimalt elastiskt spel under märkmoment

• Stabil transmissionsnoggrannhet och utmärkt dynamisk respons

3. Hög transmissionseffektivitet

RV-reduktorer har relativt låg energiförlust under kraftöverföring, vilket möjliggör effektiv omvandling av inmatad energi till mekanisk utgång. Detta bidrar till att förbättra energiutnyttjandet och minska driftskostnaderna.

4. Precision och stabilitet

Stabil noggrannhet

Med korrekt konstruktion och hög tillverknings-/monteringsprecision kan RV-reduktorer uppnå:

• Hög noggrannhet

• Lågt spel

Under långvarig drift påverkas deras noggrannhet mindre av slitage eller temperaturförändringar, vilket säkerställer:

• Hög positioneringsnoggrannhet

• Utmärkt repeterbarhet

Detta gör dem idealiska för tillämpningar såsom robotar och CNC-maskiner.

• Jämn drift

Tack vare deras speciella transmissionsstruktur och ingreppsmetod:

• Låga vibrationer

• Lågt ljud

Detta säkerställer jämn drift, minskar bullerföroreningar och bidrar till att förlänga utrustningens livslängd.

5. Lastkapacitet och skydd

Hög vridmomentkapacitet gör att RV-reduktorer effektivt kan hantera tunga laster

Under onormala förhållanden (e.g., överbelastning) kan de motstå högt vridmoment och bidra till att skydda motorn från skador

Nackdelar med RV-reduktorer

1. Begränsningar i lastkapacitet

Glidfriktion i stiftväxelmekanismen

Även om de flesta transmissionskomponenter använder rullkontakt, är interaktionen mellan stiftväxeln och stifthuset huvudsakligen glidfriktion.

Detta beteende liknar glidlager, som vanligtvis är mer lämpliga för:

• Hög hastighet

• Lätta lastförhållanden

Denna egenskap medför vissa begränsningar för RV-reduktorers lastkapacitet.

2. Tillverkningskomplexitet

Höga precisionskrav

I verkliga tillämpningar genomgår RV-reduktorer ofta upprepade start-stopp-cykler och exakt positionering.

För att bibehålla noggrannhet och livslängd:

Stiftväxlar, hus och stift kräver extremt hög bearbetningsprecision

Materialval och tillverkningsprocesser måste uppfylla strikta standarder

Detta ökar produktionskostnaden avsevärt.

Svår produktionsprocess

RV-reduktorer har en komplex struktur, med strikta krav på:

Komponenternas bearbetningsnoggrannhet

Monteringsprecision

De kräver:

• Avancerad tillverkningsutrustning

• Sofistikerad teknik

• Strikt kvalitetskontroll

Som ett resultat är produktion av högprecisions-RV-reduktorer tekniskt utmanande.

RV-reduktorer erbjuder hög precision, styvhet och tillförlitlighet, vilket gör dem idealiska för avancerade tillämpningar såsom robotteknik. Deras komplexa struktur och krävande tillverkningskrav leder dock till högre kostnader och svårare produktion.
