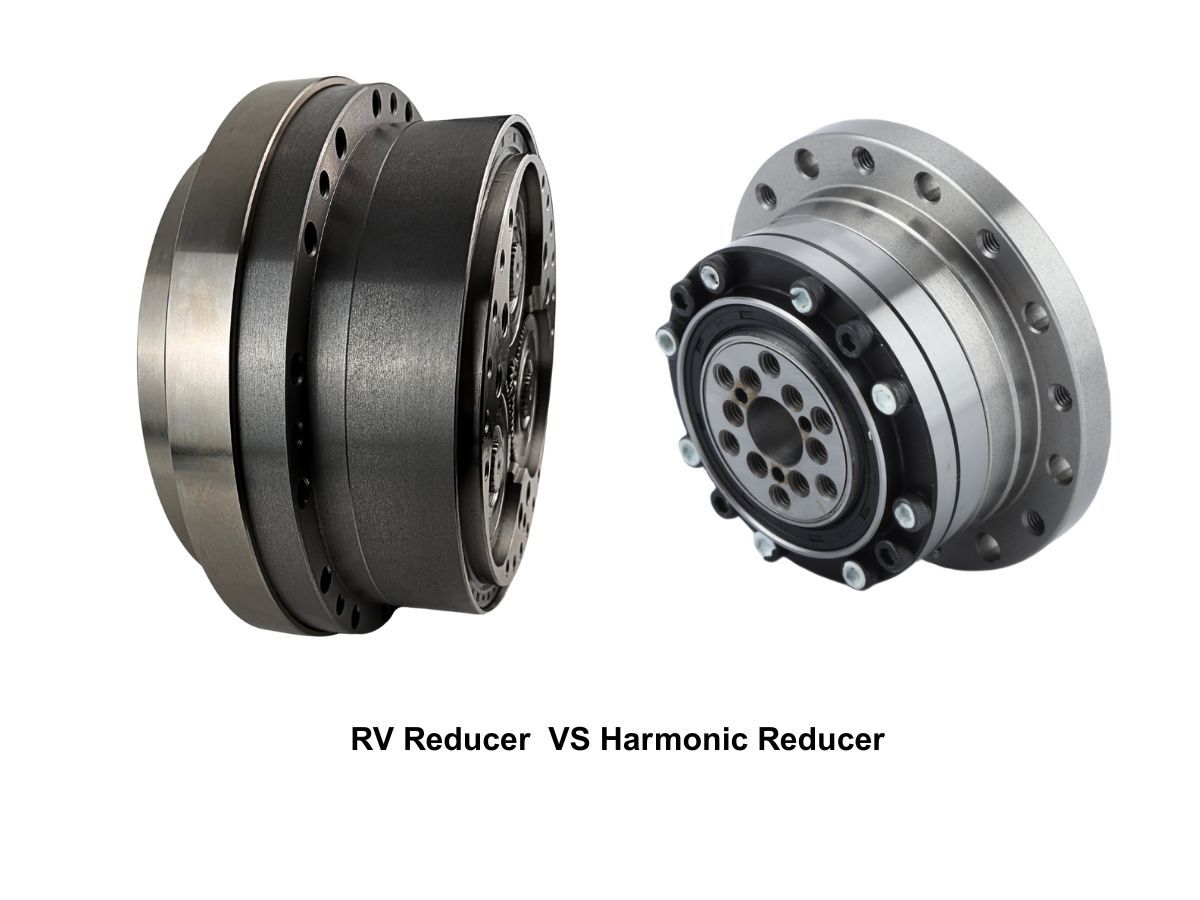

Vad är skillnaden mellan RV-reduktor och harmonisk reduktor?

Den här artikeln ger en djupgående jämförelse mellan RV-växlarochharmonic-växlar, och analyserar deras skillnader ur flera perspektiv, inklusive arbetsprinciper, prestandaegenskaper, användningsområden, installationsmetoder och långsiktigt underhåll.

Skillnader i arbetsprinciper mellan RV-växlar och harmonic-växlar

RV-växlar arbetar baserat på stel överföring med flertandsingrepp, medan harmonic-växlar bygger på differentialöverföring genom elastisk deformation.

Arbetsprincip för en RV-växel

En RV-växel använder en tvåstegs differentialöverföringsstruktur som består av ett planetväxelsteg och ett cykloidalt pinnhjulssteg.Ingångsaxeln driver planetväxeln, som i sin tur roterar en excenteraxel. Denna excentriska rörelse får den cykloidala skivan att utföra en orbital rörelse. Den cykloidala skivan ingriper samtidigt med flera pinnar i pinnhjulshuset och uppnår hastighetsreduktion och vridmomentsutgång.Eftersom överföringen huvudsakligen är beroende av stel kontakt har RV-växlar hög styvhet, hög belastningskapacitet, stark slagtålighet och utmärkt vridmomentsöverföringsförmåga.

Arbetsprincip för en harmonic-växel

En harmonic-växel består av tre huvudkomponenter: en våggenerator, en flexspline och en cirkulär spline.Ingångsaxeln driver våggeneratorn, vilket får flexsplinen att genomgå periodisk elastisk deformation. Flexsplinen ingriper endast med den cirkulära splinen i två symmetriska områden, och skillnaden i tandantal mellan de två komponenterna ger ett stort utväxlingsförhållande.Eftersom kraftöverföringen beror på materialets elastiska deformation är harmonic-växlar kompakta och kan ge mycket höga utväxlingsförhållanden, men deras styvhet och belastningskapacitet är relativt lägre jämfört med RV-växlar.

Prestandaskillnader mellan RV-växlar och harmonic-växlar

RV-växlar

• RV-växlar kännetecknas av:

• Hög transmissionseffektivitet

• Stor vridmomentskapacitet

• Hög positioneringsnoggrannhet

• Hög styvhet

• Utmärkt slagtålighet

• Lång livslängd

De är dock relativt större och tyngre i storlek och vikt.

Harmonic-växlar

Harmonic-växlar erbjuder:

• Mycket stora utväxlingsförhållanden

• Kompakt och lätt konstruktion

• Hög precision

• Hög effekttäthet

• Snabb dynamisk respons

• Lågt ljud

Deras vridmomentskapacitet och transmissionseffektivitet är relativt lägre. För att hantera denna begränsning använder HONPINE:s harmonic AC-motorer och harmonic DC-motorer en integrerad design, vilket framgångsrikt minskar dessa nackdelar.

Skillnader i användningsområden

Användningsområden för RV-växlar

RV-växlar används vanligtvis i högbelastade leder i industrirobotar, såsom basen, axeln och överarmen, vanligtvis på axlarna 1–4.
När robotens nyttolast i änden överstiger cirka 20 kg använder ofta alla sex leder RV-växlar för att säkerställa övergripande styvhet och långsiktig stabilitet i noggrannheten.

Utöver robotik används RV-växlar i stor utsträckning inom:

• Tunga robotarmar

• CNC-roterbord

• Precisionsindexeringsbord

• Positioneringsmekanismer i automatiserade produktionslinjer

• Ingenjörs- och byggutrustning

De är särskilt lämpliga för tillämpningar som innebär stötbelastningar och kontinuerlig drift.

Användningsområden för harmonic-växlar

Harmonic-växlar används huvudsakligen i lätt belastade robotleder, såsom handleden och ändeffektorn, vanligtvis på axlarna 5–6.

De används i stor utsträckning inom:

• Kollaborativa robotar

• Medicinska robotar

• Servicerobotar

• Utrustning för halvledartillverkning

• Optiska positioneringsplattformar

• Flyg- och rymdsystem samt radarsystem

På grund av sin låga tröghet, låga ljudnivå och höga precision är harmonic-växlar mycket uppskattade. Under långvarig tung belastning eller förhållanden med hög slagpåverkan är flexsplinen dock benägen att drabbas av utmattning, vilket begränsar livslängden och den långsiktiga noggrannhetsstabiliteten.

Skillnader i installation och montering

RV-växlar

RV-växlar monteras vanligtvis med flänsanslutningar med centrering. Utgångssidan har vanligtvis en flänsplatta, vilket kräver hög koaxialitet och planhet på monteringsytan.HONPINE:s flänsintegrerade RV-växlar förenklar installationen och ger högre övergripande systemstyvhet efter montering. Anpassade motoraxlar stöds baserat på tillämpningskrav—kontakta HONPINE för vägledning vid val.

Harmonic-växlar

Harmonic-växlar fixeras vanligtvis med flexspline- och cirkulär spline-flänsar och kräver ofta externa lager för att hantera radiella och axiella belastningar. De är mycket känsliga för installationsspänningar, och felaktig montering kan avsevärt påverka prestanda och livslängd.

Långsiktigt underhåll och hållbarhet

RV-växlar

RV-växlar använder stelt flertandsingrepp mellan cykloidala pinnhjul och planetväxlar. Belastningar fördelas samtidigt över flera tänder, vilket resulterar i låg enhetsbelastning på tandytan. Slitage uppstår huvudsakligen som utmattning på kuggytan och rullkontaktsslitage, vilket leder till långsam och förutsägbar prestandaförsämring.De är väl lämpade för kontinuerlig drift och tillämpningar med tung belastning.

Harmonic-växlar

Harmonic-växlar bygger på upprepad elastisk deformation av flexsplinen. Flexsplinen är den centrala slitagedelen och utsätts för materialutmattning och bildning av mikrosprickor vid långvarig drift. Prestandaförsämringen är kumulativ och kan uppträda plötsligt.

RV-växlar och harmonic-växlar är kompletterande teknologier, även om framsteg inom strukturell design och tillverkningsprocesser kan leda till lokal konkurrens i vissa tillämpningar.Om din prioritet är hög belastningskapacitet, hög styvhet och stark slagtålighet är en RV-växel det föredragna valet.Om din prioritet är låg vikt, hög precision och högt utväxlingsförhållande är en harmonic-växel mer lämplig.Valet av lämplig växel bör alltid baseras på specifika tillämpningskrav och driftsförhållanden.
