Urvalsguide för mini-harmonic drive: Specifikation, Varumärke, Klassificering

Utveckling av HONPINE mini harmonic drive

Standardvågväxlar har använts i stor utsträckning inom områden som missiler, satelliter, drönare och andra styrväxlar. Väggtjockleken för flexsplinen i standardvågväxeln är σ=(0.01～0.0145)d, där d är flexsplinens delningscirkelns diameter, och den ingreppande tandhöjden är h= (1.4～1.6)m, där m är kugghjulsmodulen;

HONPINE lägger till korrektionskoefficienter till standardvågväxeln och optimerar design och justering av nyckelparametrar för att erhålla en liten vågväxel med hög strukturell styrka, lång livslängd, och som kan bearbetas och tillverkas. Genom att korrigera flexsplinens väggtjocklek och flexsplinens förskjutningskoefficient justeras det ingreppande kugghjulsdjupet för att förbättra kugghjulets lastbärande kapacitet utan att påverka andra rörelseegenskapsindikatorer (överföringsnoggrannhet, startmoment, etc.). Genom att begränsa intervallet minskas design- och tillverkningscykeln för små servon, vilket sparar FoU-kostnader; därefter itereras värdena inom intervallet in i standardvågväxelns designberäkningsmetod för designverifiering, och de optimala målparametrarna sållas fram, och därefter erhålls de optimerade designindikatorerna för att slutföra bearbetning och tillverkning av den lilla vågväxeln; det säkerställer de mekaniska och rörelsemässiga egenskaperna hos den lilla vågväxeln, och utan att ändra designprincipen för vågväxeln utökas vågväxelns användningsområde till små vågväxlar, vilket uppfyller kraven på låg massa, liten volym och högpresterande växlar, och utökar användningsområdet för vågväxlar till små UAV:er, robotar och andra områden.

Fördelar med Mini harmonic drive

HONPINE har uppnått målet att minska storleken på harmoniska växlar samtidigt som installationsnoggrannheten förbättras avsevärt och produktions- och installationskostnaderna minskas genom tillämpning av olika avancerade tekniker såsom optimering av flexsplinens form och specialmaterial. Jämfört med traditionella vågväxlar minskas den axiella längden med mer än 30%, och hela maskinens vikt minskas med 40%. Det är ett stort genombrott och kan uppnå låg vikt samtidigt som hela maskinens noggrannhet säkerställs.

Klassificering av HONPINE mini harmonic drive

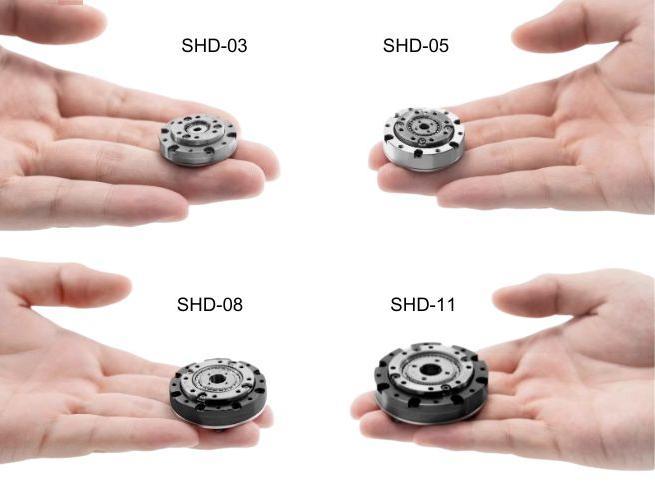

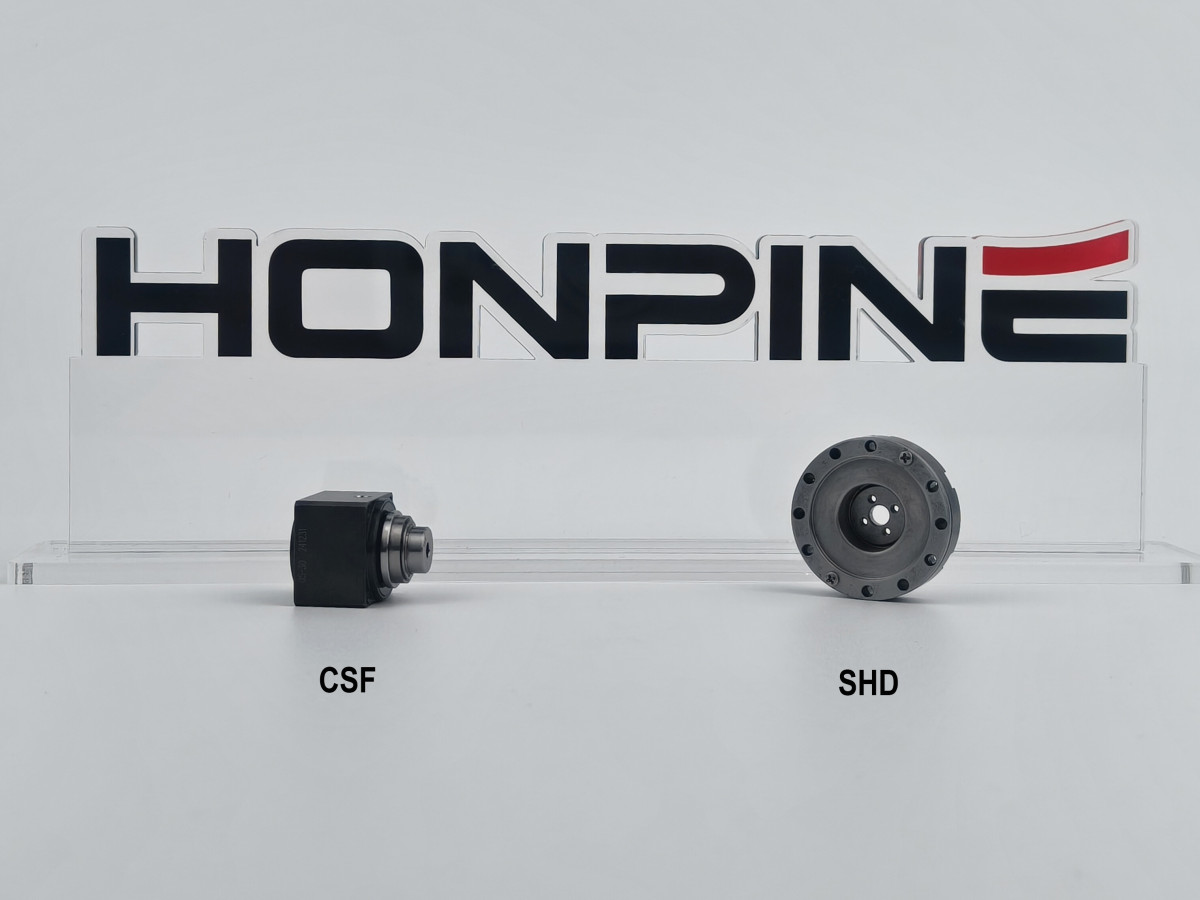

HONPINE mini harmonic drive har för närvarande två serier, SHD-serien och CSF-serien, varav CSF-mini-serien erbjuder en mängd olika in- och utgångsformer. Till exempel axelingång och hålingång, axelutgång och flänsutgång, etc. Kontakta oss för mer produktinformation.

Varför välja HONPINE mini harmonic drive?

Som leverantör av vågväxlar har HONPINE stark teknisk kompetens och ett eget FoU-center. HONPINE vågväxlar har egenskaper som hög tillförlitlighet, hög precision, högt vridmoment, lång livslängd, stort utväxlingsförhållande, liten storlek, hög kostnadsprestanda, etc. De används i stor utsträckning inom robotar, flyg- och rymdutrustning, CNC-maskinverktyg, halvledartillverkningsutrustning, drivstyrning för precisionsmaskiner och andra områden. Särskilt inom industr robotindustrin kan egenskaperna hög precision, högt vridmoment, stort utväxlingsförhållande utnyttjas fullt ut.
