Hur man väljer precisionsrotationsställdon för CNC-verktygsmaskiner och robotar

Sedan HONPINE började producera roterande ställdon 2018 har företaget kontinuerligt vuxit och förfinat sina produktkategorier baserat på kundernas olika användningsområden. Den här artikeln presenterar HONPINE's två huvudserier av roterande ställdon: HPG och HAG. Dessa är högprecisions-roterande ställdon som utvecklats och tillverkats av HONPINE specifikt för CNC-verktygsmaskiner och robotapplikationer. Kontakta HONPINE, så kan vi rekommendera det mest lämpliga roterande ställdonet baserat på din specifika applikation.

Låt oss först introducera HPG högprecisions-roterande ställdon

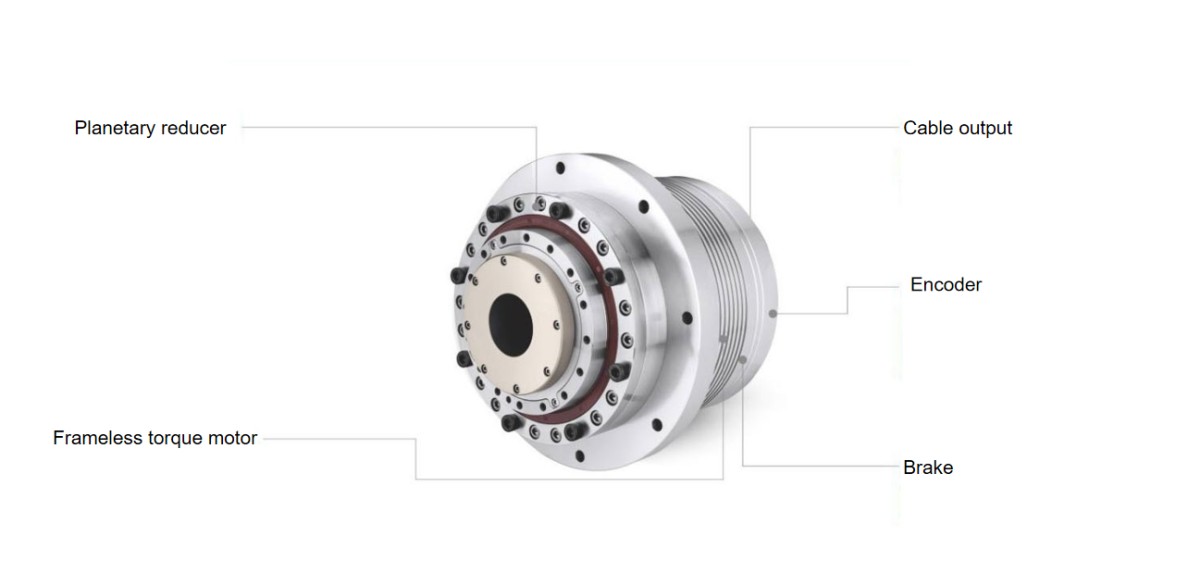

Designfilosofi för HPG högprecisions planetväxel-roterande ställdon för verktygsmaskiner

Detta roterande ställdon används i stor utsträckning i 4-axliga och 5-axliga verktygsmaskiner, elektronik- och halvledarutrustning, CNC-precisionsverktygsmaskiner, 3C-utrustning, precisionsutrustning för laserbearbetning, LED-utrustning, inspektionsenheter, medicinska instrument, tryckmaskiner, sprutmålningsdesign, glasbearbetning, precisionsmätningsinstrument med mera. Eftersom detta ställdon ofta används i verktygsmaskiner lade HONPINE stor vikt vid precision, styvhet och enkelt underhåll under utvecklingen.

Överlägsen prestanda hos HPG roterande ställdon

1,Utrustad med en högprecisions planetväxelstruktur med hög styvhet. Positioneringsnoggrannheten är mindre än 35 arcsec, och repeterbar positioneringsnoggrannhet för T-serien är mindre än 5 arcsec.

2,Baserat på egenskaperna hos planetstrukturen erbjuder den 3-4 gånger högre vridstyvhet än (HAT-serien) vid samma vridmomentsklass. Växeln har hög vridmomentskapacitet, och toppmomentet vid start/stopp kan nå 2.5 gånger motorns märkta överbelastning.

3,Den externa drivningen kan demonteras separat; skador på enskilda komponenter kräver inte att hela modulen byts ut.

4,Motorn har stöd av dubbla lager; lagret på encoder-sidan har sina inre och yttre ringar helt axiellt fixerade.

5,Broms och encoder är isolerade för att förhindra kontaminering.

6,Hög effektivitet: Växelns verkningsgrad överstiger 88%. Hög effektivitet säkerställer hög dynamisk respons, vilket gör den särskilt lämplig för verktygsmaskinsindustrin.

7,Hålaxel: Möjliggör intern dragning av luftslangar och kablar, vilket ger användarvänlighet och bekväm installation.

8,Kompatibel med vanliga drivsystem på marknaden;Standard Tamagawa-protokoll (BISS, SSI valfritt), vilket möjliggör plug-and-play-drift.

Därefter introducerar vi HAG robot-roterande ställdon

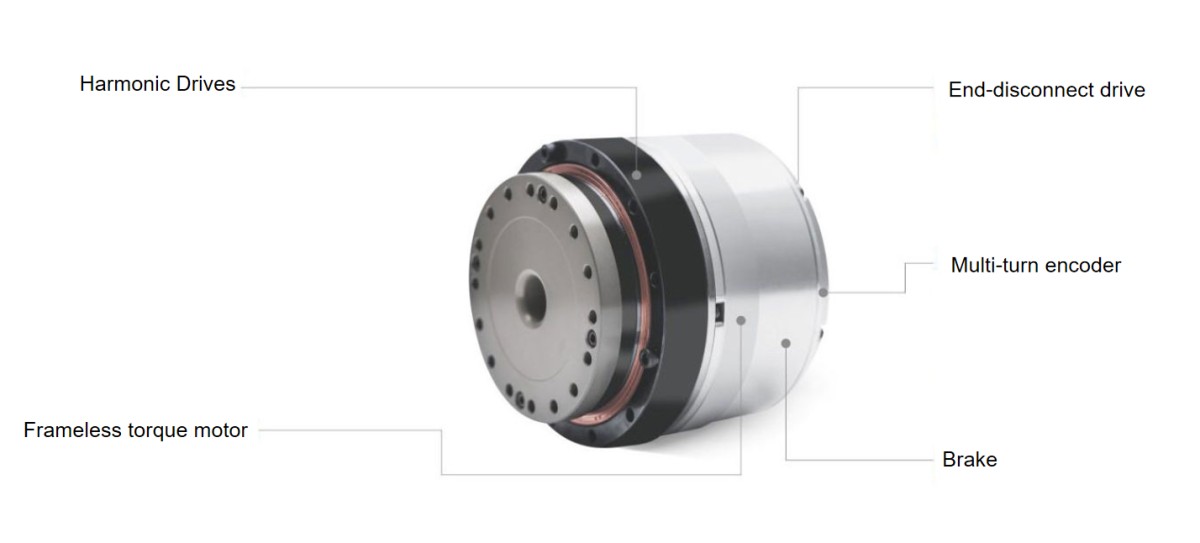

Designfilosofi för HAG roterande ställdon med inbyggd drivning för robotar

48V-versionen av detta roterande ställdon kan användas brett inom kollaborativa manipulatorer, medicinska robotarmar, humanoida robotar, specialrobotar och andra områden. HONPINE tog noggrant hänsyn till faktorer som kompakt struktur, driftstabilitet, precision, vridmoment och kabeldragning under designen.

Överlägsen prestanda hos HAG roterande ställdon

1,Använder en harmonisk växelreduktorstruktur. Under märkförhållanden är livslängden för bibehållen noggrannhet 15,000 timmar.

2,Inbyggd drivning erbjuder hög integrationsgrad, vilket minskar externa anslutningar.

3,Sparar arbete med motormatchning och felsökning; enkel och lätt att använda, kortare i längd och lättare i vikt.

4,Hög prestanda: Hela serien kan uppnå växelreducerarens maximala genomsnittliga belastningsmoment vid sitt märkta vridmoment.

5,Lågt ljud: Utmärkt strukturell styvhet säkerställer jämn drift över hela hastighetsområdet med lågt ljud.

6,Hålaxel: Möjliggör intern ihålig kabeldragning, vilket underlättar snabb uppsättning av seriella flerledssystem utan besvär med kabeldragning.

Djupgående integration: Mer än enkel montering

Ytligt sett verkar ett roterande ställdon bara vara en integration av en reducer, en ramlös vridmomentsmotor, en encoder och en drivning.
Men genom många års produktionserfarenhet har HONPINE upptäckt att integrationen av ett roterande ställdon är långt mer komplex än enbart montering av hårdvara. Ett enhetligt roterande ställdon kräver exakt toleransmatchning och dimensionskedjor för varje komponent. Genom otaliga cykler av bearbetning och kompatibilitetstestning har HONPINE avsevärt minskat vibrationer och ljud i sina roterande ställdon, uppnått bättre tröghetsmatchning, minimerat axiellt och radiellt kast samt reducerat problem som felinriktning. Vårt tekniska team har också samlat omfattande lösningsexpertis för olika områden. Om du är intresserad av roterande ställdon, kontakta oss för rekommendation om den optimala lösningen.
