Harmonisk ledmotor VS planetär ledmotor

När samarbetsrobotar plockar upp chips med precision, AGV:er smidigt färdas genom hyllor, eller kirurgiska robotar utför operationer på millimeternivå, är det få som lägger märke till att ledmotorn innehåller ett "krafthjärta" som avgör dess prestanda—växeln. Bland dem är harmoniska växlar och planetväxlar två vanliga tekniska lösningar, och deras skillnader påverkar direkt precisionen, livslängden och de tillämpliga användningsscenarierna för ledmotorerna.

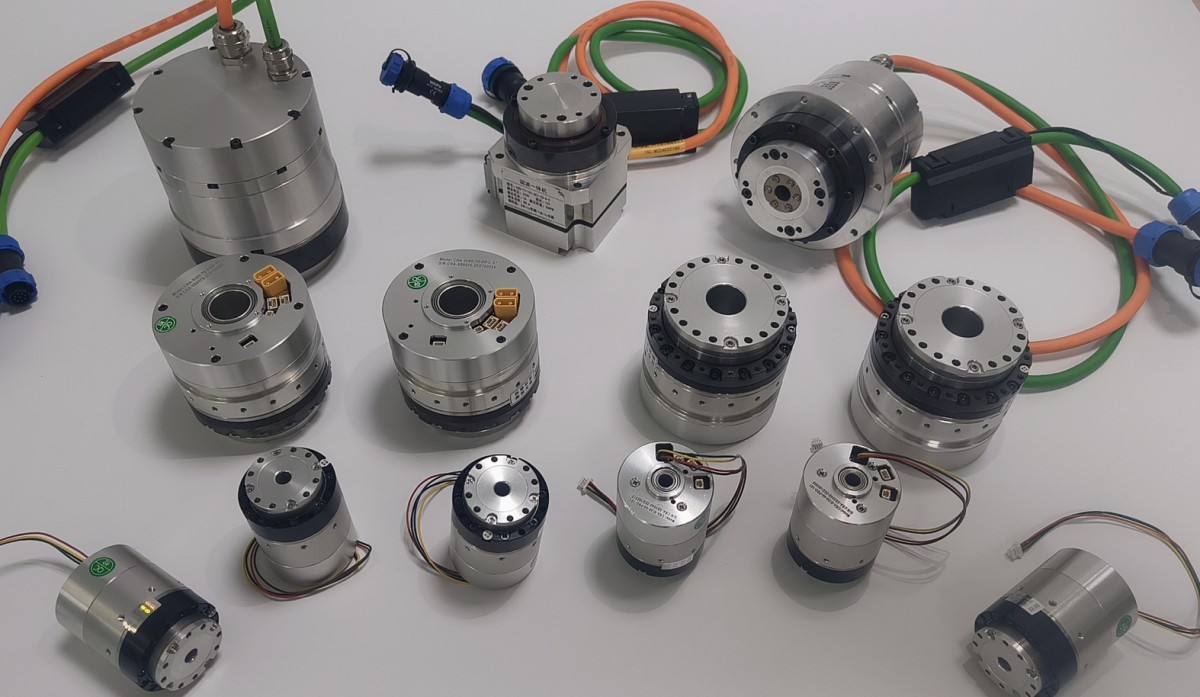

Hur harmoniska växlar fungerar i ledmotorer

Harmoniska växlar utmärker sig genom sin unika konstruktionsdesign. De består huvudsakligen av en flexspline, circular spline och en våggenerator. Under drift orsakar våggeneratorn elastisk deformation av flexsplinen, vilket skapar felinriktad ingreppning med circular splinen för att uppnå hastighetsreduktion. Denna konstruktion medför många fördelar. För det första erbjuder den ett ultrahögt utväxlingsförhållande, som enkelt når 50-300 i ett steg, vilket innebär att en betydande hastighetsreduktion kan uppnås inom ett begränsat utrymme. Dessutom ger den extremt hög precision, vilket möjliggör exakt styrning av robotledens rotationsvinkel, med repeterbar positioneringsnoggrannhet på upp till ±0.01mm. Därutöver är harmoniska växlar kompakta och lätta, vilket gör dem särskilt lämpliga för tillämpningar med strikta krav på utrymme och vikt, såsom lederna i samarbetsrobotar. De har dock också svagheter: flexsplinen utsätts för långvarig alternerande belastning, vilket gör den benägen för utmattningsskador och ger en relativt kortare livslängd. Dessutom är deras värmeavledningsförhållanden dåliga, vilket kräver extra uppmärksamhet vid kontinuerlig drift under hög belastning.

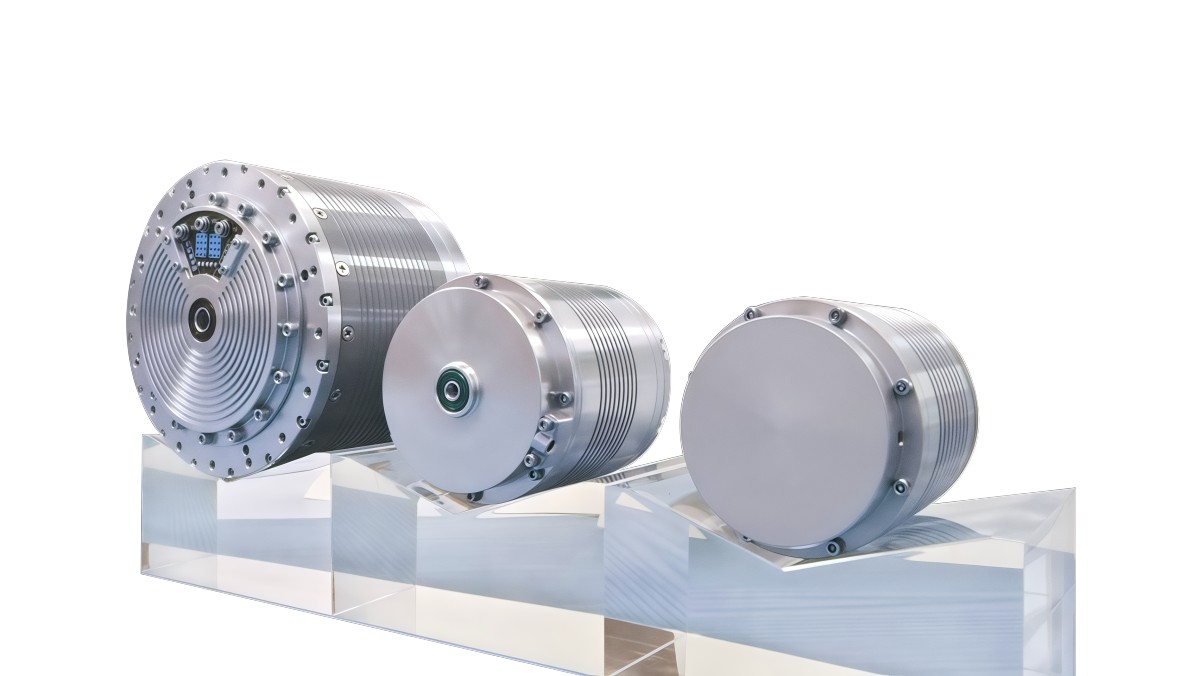

Hur planetväxlar fungerar i ledmotorer

Planetväxlars konstruktion bygger på ett planetväxelsystem, inklusive ett solhjul, planethjul, planethjulsbärare och ringhjul. När solhjulet roterar driver det planethjulen att rulla mellan solhjulet och ringhjulet, och därigenom uppnås hastighetsreduktion. Fördelarna med planetväxlar är lika framstående. De erbjuder hög transmissionseffektivitet och når 90%-95%, med minimal energiförlust. Deras kompakta struktur, lilla storlek och lätta konstruktion gör dem enkla att installera. Samtidigt uppvisar de stark stabilitet, är mindre benägna att drabbas av översvängning och stötkrafter under drift, och påverkas mindre av temperatur, vilket gör att de kan fungera normalt inom ett brett temperaturintervall. Deras precision är dock något sämre än harmoniska växlars, vilket kan göra dem mindre lämpliga för scenarier med extremt höga precisionskrav.

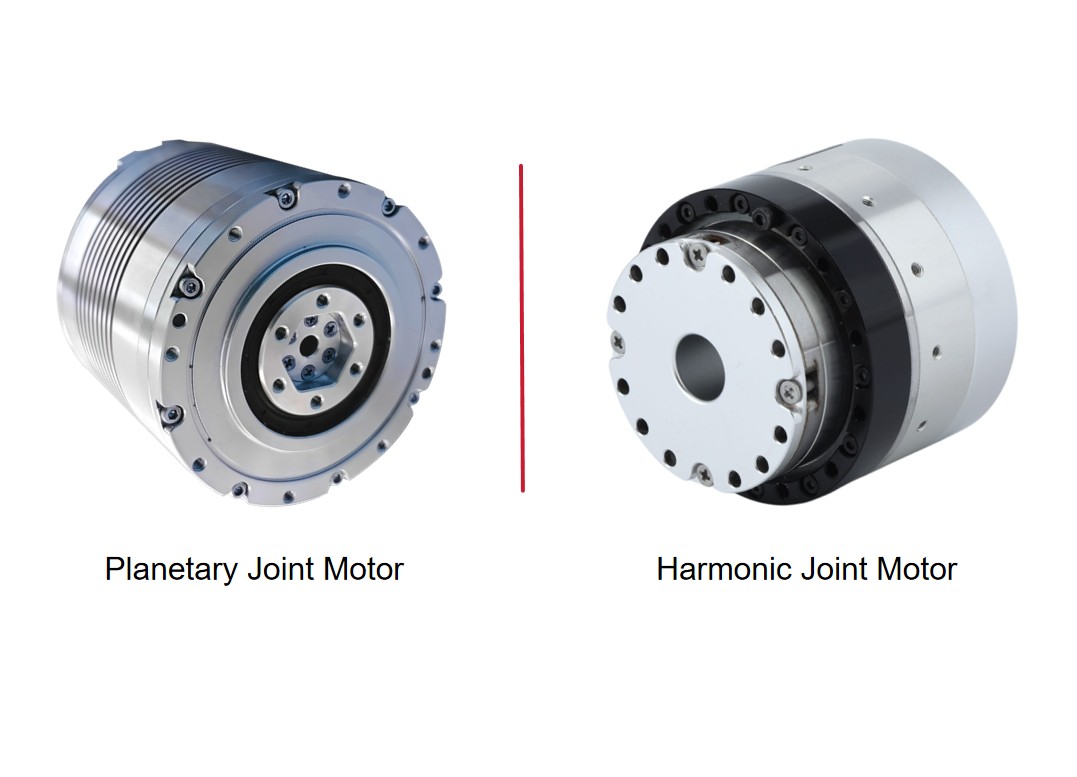

Vad är den största skillnaden mellan planetledmotorer och harmoniska ledmotorer?

Ur perspektivet av ledmotorn som helhet erbjuder moduler som använder harmoniska växlar hög precision och kompakt storlek, vilket möjliggör finstämda rörelser. De utmärker sig inom områden som medicinska kirurgrobotar och halvledarutrustning för precisionspositionering. Å andra sidan spelar ledmotorer som använder planetväxlar, med sin höga effektivitet och stabilitet, en avgörande roll i scenarier som kräver hög stabilitet och effektivitet, såsom industriella automationsproduktionslinjer och logistiska AGV:er.

Sammanfattningsvis har både harmoniska växlar och planetväxlar sina egna fördelar och ger ledmotorer unik prestanda i olika användningsscenarier. Vid val av ledmotor är det viktigt att väga för- och nackdelarna med båda utifrån faktiska behov för att säkerställa optimal prestanda hos robotleden.
