Synergin mellan Harmonic Drive och servomotor påskyndar miniatyriseringen av robotarmar

Med den kontinuerliga utvecklingen av robotteknik spelar servostyrsystem en allt viktigare roll i komplexa arbetsmiljöer. En samordnad styrstrategi som kombinerar servomotorer och harmoniska växlarförbättrar systemets dynamiska prestanda och styrnoggrannhet. Kombinationen Harmonic Drive + servomotor är kärnlösningen för att uppnå miniatyrisering, lättviktskonstruktion och hög precision i industrirobotar och kollaborativa robotar.

Hur servomotorer och harmoniska växlar fungerar tillsammans

Servomotorer ger hög hastighet, lågt vridmoment och exakt drivförmåga, vilket möjliggör noggrann styrning av hastighet och vinkel. Harmoniska växlar, med noll glapp och hög precision, säkerställer repeterbar positioneringsnoggrannhet för robotleder, förstärker vridmomentet och förbättrar utgångsstyvheten.

Harmoniska växlars roll i robotleder

I ledservosystem är motorns utgående axel ansluten till lasten via en harmonisk växel. Transmissionsförhållandet mellan hastighet och vridmoment över in- och utgående axlar bestäms av den harmoniska växelns struktur. Oundvikligen förekommer ledfriktion, vilket leder till effektivitetsförlust och minskad följsamhet, men det ger också en gynnsam dämpningseffekt. I praktiken optimeras friktionens påverkan genom smörjning, kompensation via styralgoritmer och kraftsensorer.

Tillämpningar för harmoniska växlar och servomotorer

Kollaborativa robotar

Servomotorn driver den harmoniska växeln direkt och bildar en integrerad ledmodul. Endast låg hastighet och lågt vridmoment från servomotorn krävs för att uppfylla kraven från ändverktyget. Detta är särskilt lämpligt för lättviktsrobotar med mer än sex frihetsgrader. Exempel är kollaborativa robotar från UR, AUBO och JAKA.

Benneleder i humanoida robotar

Den höga utväxlingen hos harmoniska växlar gör det möjligt för små motorer att leverera det vridmoment som krävs för humanoid gång, vilket säkerställer tillräcklig kraft inom begränsat ledutrymme. Exempel är UBTECH Walker, Xiaomi CyberOne och Tesla Optimus.

Precisionspositioneringsplattformar

Kombinationen av servomotorer och harmoniska växlar uppnår vinkellägespositionering med ultrahög upplösning. Tillsammans med högupplösta kodare kan den nå noggrannhet på under en bågsekund. Detta används i stor utsträckning i utrustning som kräver extrem repeterbarhet, såsom halvledar- och optiska inspektionssystem.

Flyg- och rymdindustrin

Kombinationen av servomotor och harmonisk växel ger långsiktigt stabil utgång med låg hastighet och högt vridmoment. Eftersom rymdfarkoster är viktbegränsade är den kompakta konstruktionen hos harmoniska växlar mycket lämplig. Typiska tillämpningar är utfällning av satelliters solpaneler och drift av radarantenner.

Medicinska robotar

Kombinationen harmonisk växel–servomotor möjliggör smidig, glappfri drift med hög precision. Servomotorn driver den harmoniska växelreduceraren för att uppnå styrning med låg hastighet och hög precision, medan den harmoniska växeln säkerställer exakt kraftåterkoppling vid kirurgisk manipulation.

Harmoniska servoledmoduler som en marknadstrend.

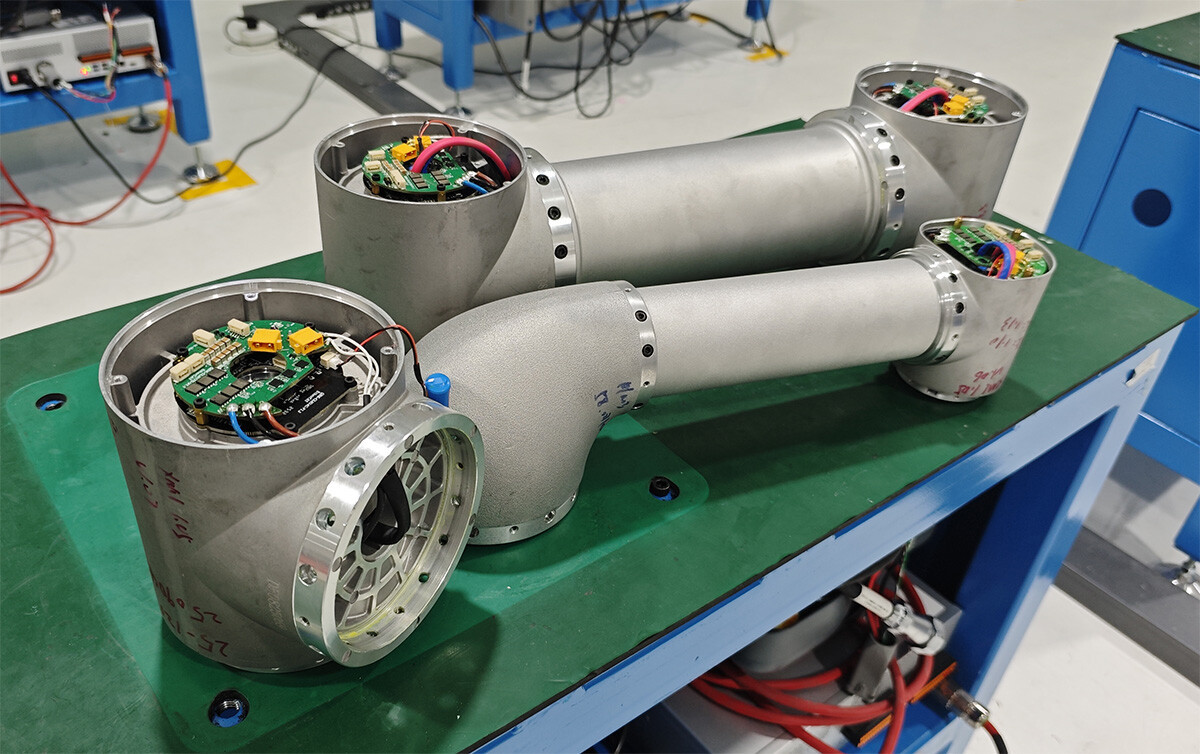

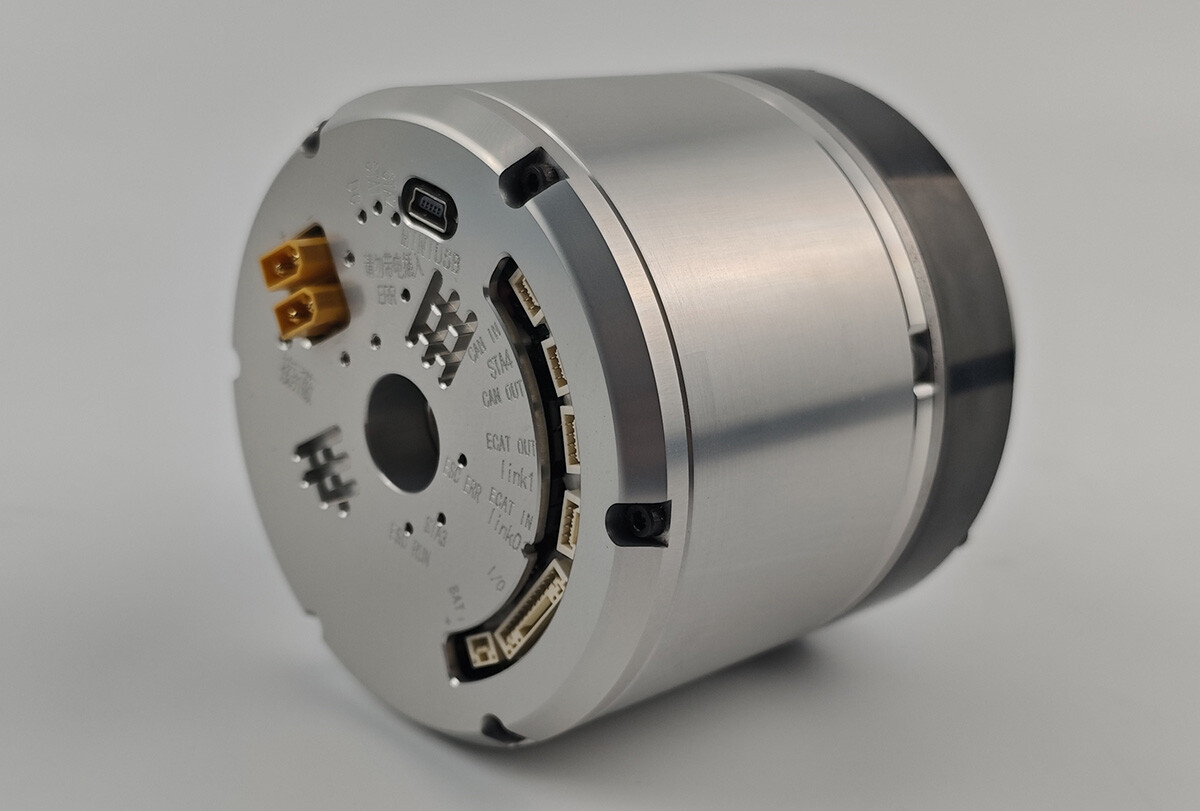

Harmoniska ledmodulerintegrerar den harmoniska växeln, servomotorn, kodaren och drivaren i en kompakt enhet. HONPINEs harmoniska ledmoduler levererar högre vridmoment inom begränsat utrymme och maximerar fördelarna med både den harmoniska växeln och servomotorn.

Robotar används i stor utsträckning inom global industriell tillverkning, där de centrala funktionskomponenterna i deras rörelsesystem är harmoniska servoledsystem. Dessa system säkerställer att robotleder uppfyller prestandakraven för högprecisionsstyrning av vridmoment och hastighet. Tack vare sin miniatyrisering, höga precision och enkla integration blir harmoniska servoledmoduler framtidens dominerande trend.
