Borstlös motor är en viktig komponent i robotledsmodulen

I takt med att tillverkningstekniken snabbt utvecklas mot digitalisering och intelligens fortsätter robotindustrin att utvecklas och introducerar innovationer som förbättrar automatiseringen inom olika områden. Från rengöringsrobotar för hemmet och industriella robotarmar till specialiserade svetsrobotar och avancerade benförsedda robotar blir dessa maskiner en allt viktigare del av det dagliga livet och produktionen. I kärnan av robotsystem framstår robotledsmotorer, harmoniska växlar och drivenheter som de mest kritiska komponenterna.

Att integrera motorn, styrkretsarna och sensormodulerna i ett enhetligt system förbättrar effektivitet, flexibilitet och tillförlitlighet. Forskning om ledmotormoduler möjliggör en mer strömlinjeformad robotdesign, vilket möjliggör modulär återanvändning, förenklad systemintegration samt minskad utvecklingstid och lägre kostnader. Detta tillvägagångssätt säkerställer större anpassningsförmåga och enklare underhåll.

I en robots "kropp" fungerar ledmodulen som en viktig "led", och den borstlösa vridmomentsmotorn fungerar som dess centrala "hjärta". Vanligtvis är dessa motorer borstlösa (även om stegmotorer eller servomotorer också kan användas), där ramlösa vridmomentsmotorer är särskilt anmärkningsvärda tack vare sitt höga förhållande mellan diameter och längd samt sitt ökade antal magnetpoler.

Varför borstlösa motorer utmärker sig i ledmoduler

Borstlösa vridmomentsmotorer arbetar med hjälp av rotorlägessensorer för att detektera magnetpolernas orientering och vidarebefordra signaler till styrenheten. Styrenheten bearbetar dessa signaler och aktiverar växelriktarens effektbrytare för att strömsätta statorlindningarna och generera det nödvändiga vridmomentet. Detta sofistikerade styrsystem möjliggör flera funktioner:

• Precis motorstyrning (rotation framåt/bakåt, bromsning)

• PWM-baserad spänningsreglering för hastighetsstyrning i öppen slinga

• Reglering av hastighet och ström i sluten slinga för att optimera dynamisk och statisk prestanda

• Felsskydd (t.ex. kortslutnings- och överströmsskydd) för stabil drift

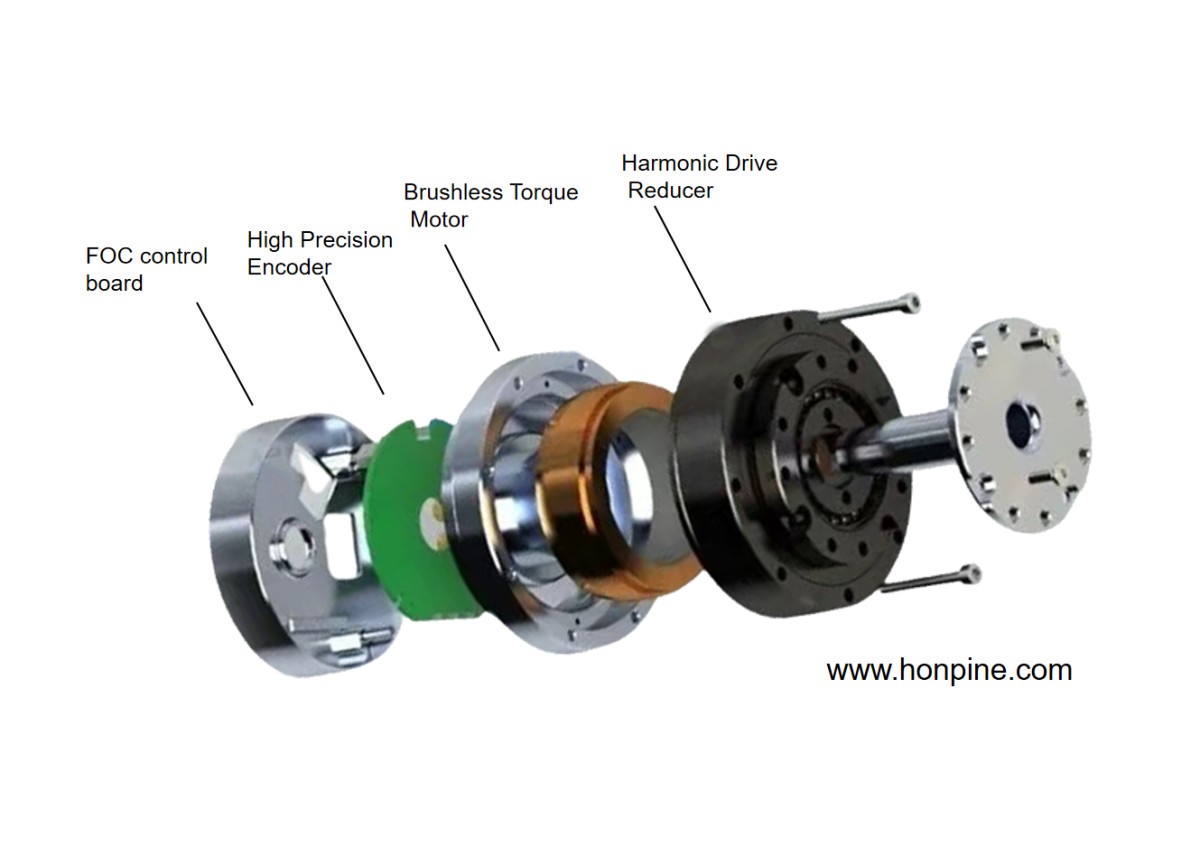

Den permanentmagnetiska borstlösa DC ramlösa vridmomentsmotorn kännetecknas av sin ramlösa konstruktion. Till skillnad från traditionella motorer eliminerar den axeln, lagren, huset och ändkåporna och behåller endast rotorn och statorn. Rotorn—vanligtvis en innerring med permanentmagneter—monteras direkt på maskinaxeln, medan statorn, som består av laminerat stål och kopparlindningar, integreras i maskinhuset. Denna kompakta konstruktion maximerar utrymmeseffektiviteten, en avgörande fördel för robotleder med begränsat utrymme.

Tillämpningar av borstlösa vridmomentsmotorer inom robotik

I dag används borstlösa vridmomentsmotorer i stor utsträckning i robotleder och möjliggör:

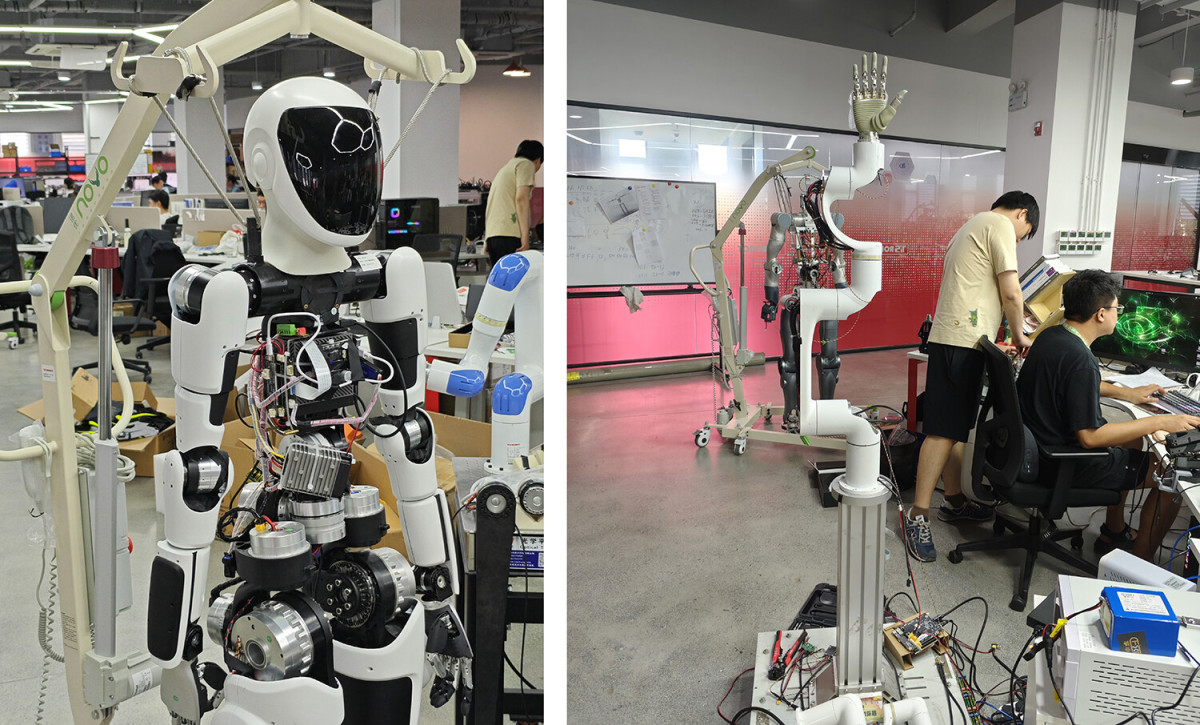

Att humanoida robotar kan uppnå naturtrogna lemmrörelser

Att samverkande robotar (cobots) kan utföra högprecisionsuppgifter som montering

Att exoskelettrobotar kan hjälpa användare med rörelseutmaningar

Som kärnan i robotarnas ledmoduler driver borstlösa vridmomentsmotorer den tekniska utvecklingen och gör det möjligt för robotar att utmärka sig i en mängd olika tillämpningar. Deras unika fördelar—kompakthet, precision och tillförlitlighet—fortsätter att utöka möjligheterna för robotinnovation.
