Hur högprecisionsväxlar driver utvecklingen av intelligent tillverkningsteknik

Forskning om nyckelrobottekniker inom intelligent tillverkning är en kritisk riktning för att främja en intelligent uppgradering av tillverkningsindustrin, där högprecisionspositionering av robotar är ett grundläggande fokus.

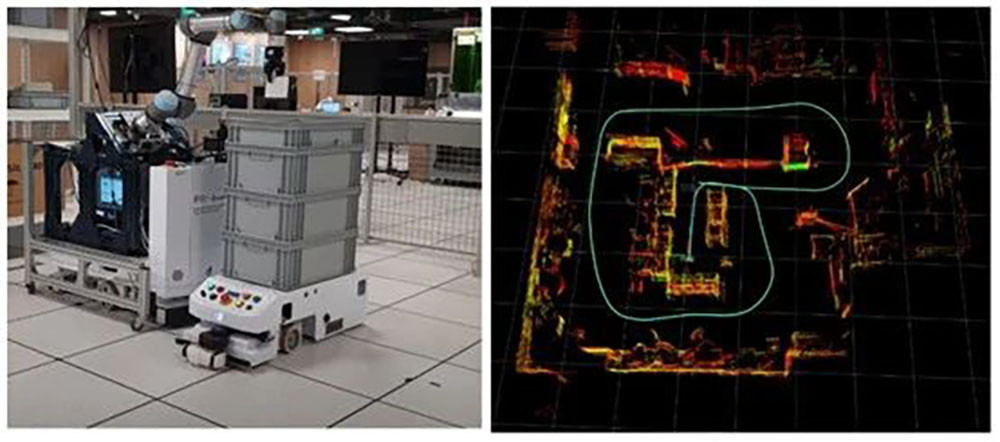

Inom området högprecisionspositioneringsteknik är lasernavigering och visuell navigering två vanligt använda och väletablerade metoder. Lasernavigering använder lasersensorer för att sända ut laserstrålar och ta emot reflekterade signaler. Genom att bearbeta dessa signaler beräknas den relativa positionen mellan roboten och dess omgivande miljö. Denna metod erbjuder fördelar såsom hög precision och stark störningsimmunitet, vilket gör den särskilt lämplig för strukturerade miljöer som fabriksverkstäder och lager. Visuell navigering använder däremot kameror för att fånga miljöbilder och tillämpar bildbehandlingsalgoritmer för att extrahera funktionsinformation, och därigenom uppnå robotpositionering. Visuell navigering kännetecknas av rik information och hög flexibilitet, särskilt lämpad för ostrukturerade eller dynamiskt föränderliga miljöer. Precisionsväxlar fungerar som en brygga som förbinder den digitala världens exakta algoritmer med den fysiska världens precisa rörelser.

Precisionsväxlar avgör direkt om en robot i ett lasernavigeringssystem exakt kan nå den målpunkt som beräknats av algoritmen.

Precisionsplanetväxlar ger drivkraft till hjulen.

Planetväxlar säkerställer exakt styrning av den linjära hastigheten genom att noggrant reglera drivhjulens hastighet, vilket gör att roboten kan färdas stabilt längs den bana och med den hastighet som navigeringssystemet planerat. Detta undviker hastighetsfluktuationer som skulle kunna öka korrigeringstrycket på positioneringsalgoritmen. Planetväxlar med lågt glapp garanterar överensstämmelse mellan hastighetskommandon och utgående hastighet. Vid start, stopp och belastad uppförskörning levererar de jämnt och kraftfullt vridmoment för att förhindra slirning eller vibrationer, eftersom även mindre glidning kan orsaka positioneringsfel.

Harmoniska växlar ansvarar för högprecisionspositionering av styrhjulet.

Lasernavigering kräver att styrhjulet exakt vrids till den beordrade vinkeln (t.ex. med en precision på 0.01°). Egenskapen hosharmoniska växlar med nära nog noll glapp säkerställer att den vinkel som styrmotorn roterar överförs till däcket utan någon förlust, vilket undviker "glappfel." Detta gör att roboten kan röra sig exakt längs en rak linje eller utföra precisa rätvinkliga svängar.

Precisionsväxlar gör det möjligt för visionssystem att korrekt styra robotarmar.

Harmoniska växlar och RV-växlar säkerställer att robotarmar upprepade gånger kan nå samma punkt i rummet med hög repeterbarhet. Visionskameror identifierar arbetsstyckets position och orientering (X, Y, Z, Rx, Ry, Rz). Denna sexdimensionella koordinat skickas till robotarmens styrenhet. Varje led i robotarmen kräver en harmonisk växel för att omvandla motorns rotation till små och precisa vinkeländringar i leden, och därigenom driva ändverktyget (t.ex. sugkopp eller gripdon) till att förflytta sig till målpunkten utan någon avvikelse. Glapp eller fel i någon led kommer att förstärkas i änden, vilket leder till fel vid gripning eller drift.

I praktiska tillämpningar måste högprecisionspositioneringsteknik väljas och optimeras utifrån den specifika intelligenta tillverkningsmiljön. Maskintillverkare kan välja den mest lämpliga precisionsväxeln enligt det vridmoment, den noggrannhet, den styvhet och andra faktorer som krävs i specifika scenarier.
