Hur väljer man en vridmomentmotor? En fördjupad guide

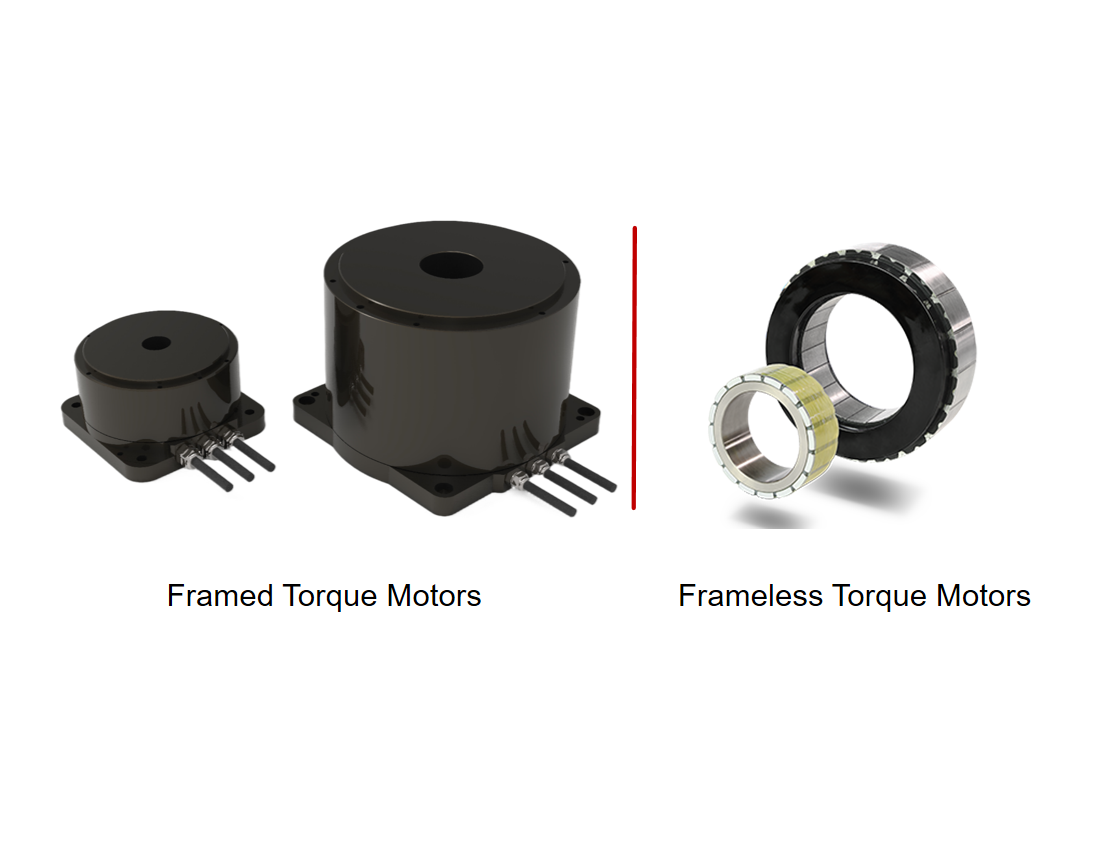

Momentmotorer kan delas in iramlösa momentmotorerochinramade momentmotorer(DD-motorer). Denna artikel kommer att förklara de grundläggande skillnaderna mellan ramlösa och inramade momentmotorer, och hur du väljer rätt motor för din specifika applikation.

Vad är en momentmotor?

En momentmotor är en motor som i första hand är utformad för att styra utgående vridmoment. Dess styrprocess fokuserar mer på exakt vridmomentutgång än på hastighets- eller positionskontroll. På grund av dess höga vridmomentutgång och precisa styrförmåga används momentmotorer ofta i applikationer som kräver hög dynamisk prestanda, exakt positionering och stabil vridmomentutgång, såsom verktygsmaskiner, automatiserade produktionslinjer och robotleder. Momentmotorer kan kategoriseras i ramlösa och inramade typer.

Kärnkonstruktion och utveckling av momentmotorer

I grunden är momentmotorer flerpoliga permanentmagnet-synkrona direktdrivna motorer. Deras kärnkonstruktion kretsar kring tre mål: konstant vridmoment vid låg hastighet, hög vridmomentsdensitet och minimal momentryckighet, uppnådda genom genombrott inom elektromagnetik, struktur och material.

Elektromagnetisk konstruktion: Högt poltal + fraktionerade spår för jämn drift vid låg hastighet

Under de senaste fem åren har de dominerande momentmotorerna ökat sina polpar från 12 till 32 eller till och med 64. Ett högre poltal gör att motorn kan leverera nominellt vridmoment vid noll eller mycket låg hastighet (så lågt som 0.1°/s), vilket eliminerar låg-hastighetsryckningar eller jitter som är vanligt i traditionella motorer. I kombination med optimerade fraktionerade spår med koncentrerade lindningar (t.ex. 48 poler / 324 spår, q=2.25) kan momentryckigheten reduceras till mindre än 1% av nominellt vridmoment, vilket ger ultrasmidig drift utan stopp.

Strukturell form: Ramlösa / inramade alternativ för alla scenarier

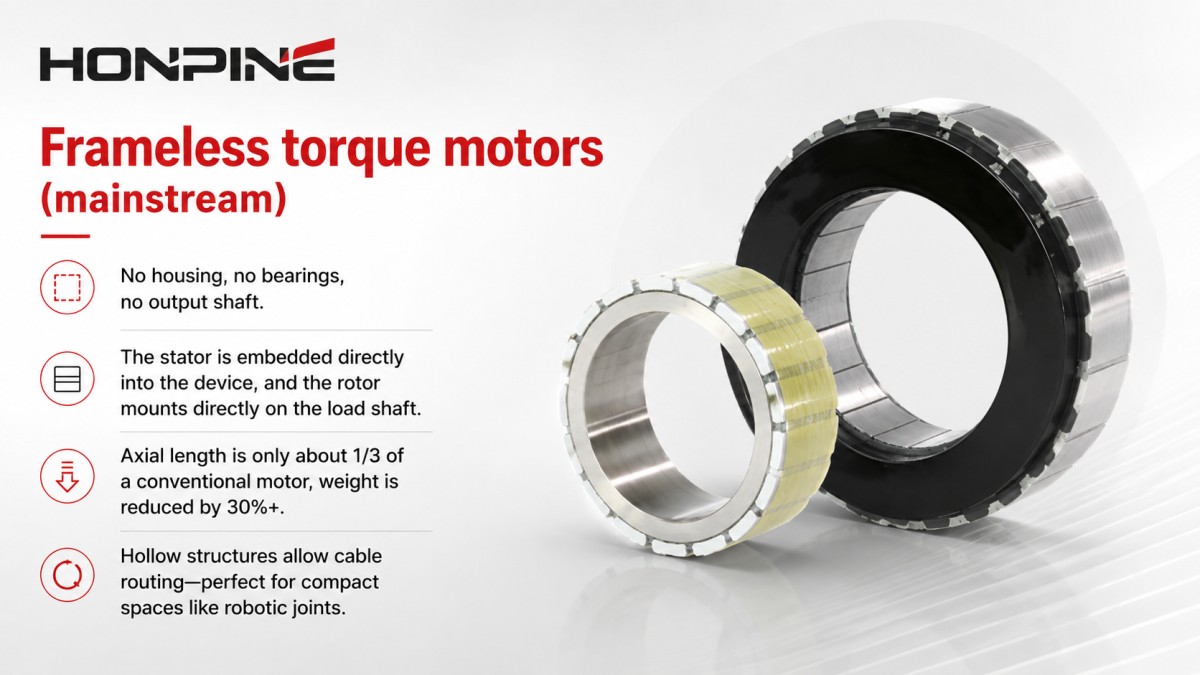

Ramlösa momentmotorer (dominerande): Inget hölje, inga lager, ingen utgående axel. Statorn byggs in direkt i utrustningen, och rotorn monteras direkt på lastaxeln. Den axiella längden är endast cirka 1/3 av en konventionell motor, vikten minskar med 30%+, och hålstrukturer möjliggör kabeldragning—perfekt för kompakta utrymmen som robotleder.

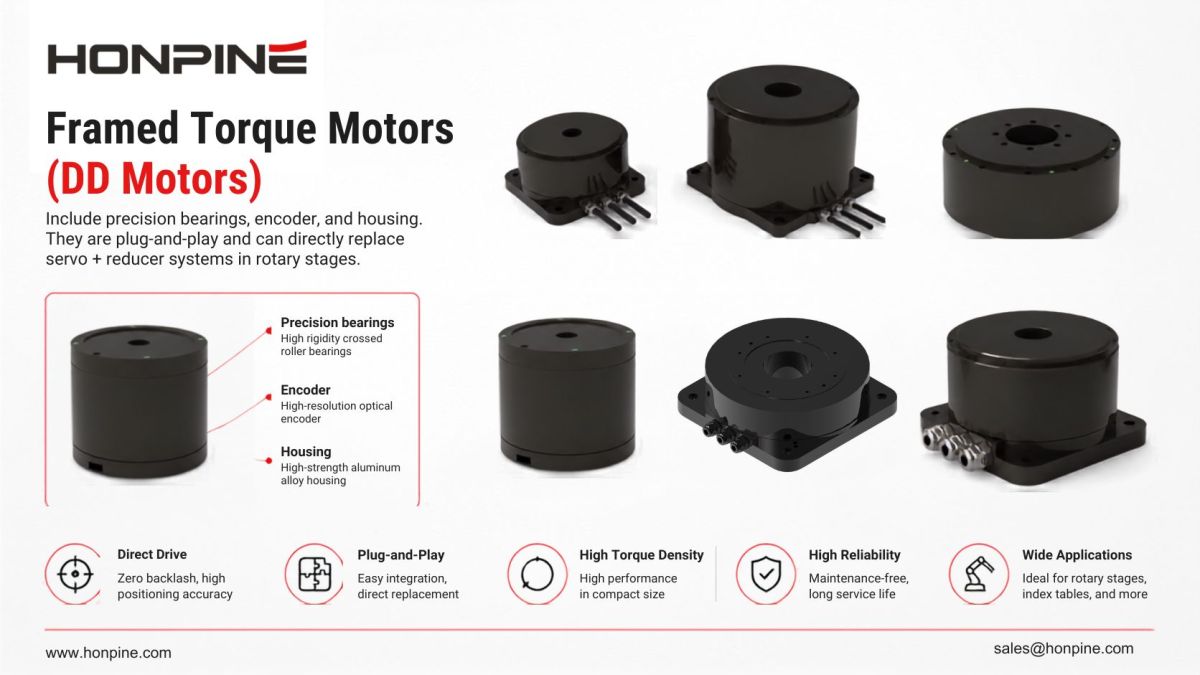

Inramade momentmotorer (DD-motorer): Inkluderar precisionslager, encoder och hölje. De är plug-and-play och kan direkt ersätta servo + växellåda-system i rotationsbord.

Materialrevolution: Sällsynta jordartsmetaller + högledande koppar

Högkvalitativa NdFeB-magneter (t.ex. N52H, restflöde ≥1.45T) kombinerat med högledande kopparlegeringar säkerställer tillförlitlig hög vridmomentutgång över breda temperaturområden (-40°C to 125°C) och långsiktigt stabil prestanda.

Hur väljer man en momentmotor?

I praktiken stöter man ofta på dilemmat med ”vackra specifikationer, misslyckad trimning” när en momentmotor ska gå från datablad till drift. Här är kärnprinciper och fallgropar från verklig erfarenhet:

Gyllene regler för val

Vridmoment först, hastighet sedan: Kontinuerligt vridmoment bör vara ≥1.2–1.5× det stationära lastmomentet; toppvridmoment bör vara ≥2× lastens stötmoment, särskilt för robotleder med frekventa starter/stopp.

Tröghetsanpassning: För robotleder bör förhållandet mellan last- och motortröghet vara ≤5:1 för att undvika vibration eller oscillation.

Koderenhetens noggrannhet: Standardapplikationer: 23-bitars absolut encoder (upplösning ≈0.0001°); ultrahög precision (halvledare/medicinsk) kan kräva 29-bitars encoders.

Tre kritiska fallgropar att undvika

Feljustering (farligt): För ramlösa motorer måste statorns/rotorns koaxialitet vara ≤0.02mm. Större avvikelser orsakar toppar i momentryckighet och lageröverhettning. Använd en mätklocka under installationen för att säkerställa strikt justering.

Ignorera kylning: Momentmotorer genererar höga strömmar vid låg hastighet, vilket producerar betydande värme. För maximal effektdensitet eller kontinuerlig stall-drift, utforma forcerad vätskekylning eller effektiv luftkylning. I ett projekt med en robot för rengöring av solpaneler fungerade ledens hölje som en förångare i en värmeledning, med dielektrisk kylvätskecirkulation, vilket ökade den kontinuerliga vridmomentsdensiteten med 4×.

Otillräcklig laststyvhet: Direktdrift har ingen buffert från växellåda; låg styvhet kan orsaka resonans. Använd integrerade hålstrukturer för robotleder och förstärkta gjutjärnsbaser för rotationsbord.

Viktiga trimningstips & EMI-överväganden

Trimning: Aktivera kompensation för coggingmoment, harmonisk dämpning och friktionsfeedforward. Strömslingans bandbredd bör överstiga 2kHz (helst ≥5kHz) för att dämpa momentryckighet. I ett projekt med en kirurgisk robot gav justering av PI-parametrarna till Kp=0.35, Ki=1200 en strömsvarstid på 0.5ms.

EMI: Använd en spektrumanalysator för att upptäcka EMI.

Om störningen koncentreras vid specifika frekvenser (t.ex. 1.2MHz), inkluderar lösningar treskiktsskydd (kopparfolie + nanokristallint material + ledande tyg) på statorlindningarna och magnetringar på kraftledningarna. Intressant nog kan en ökning av PWM-frekvensen från 15kHz till 18kHz minska topp-EMI med 8dB samtidigt som kopplingsförlusten ökar med 5%, vilket undviker mekanisk resonans.
