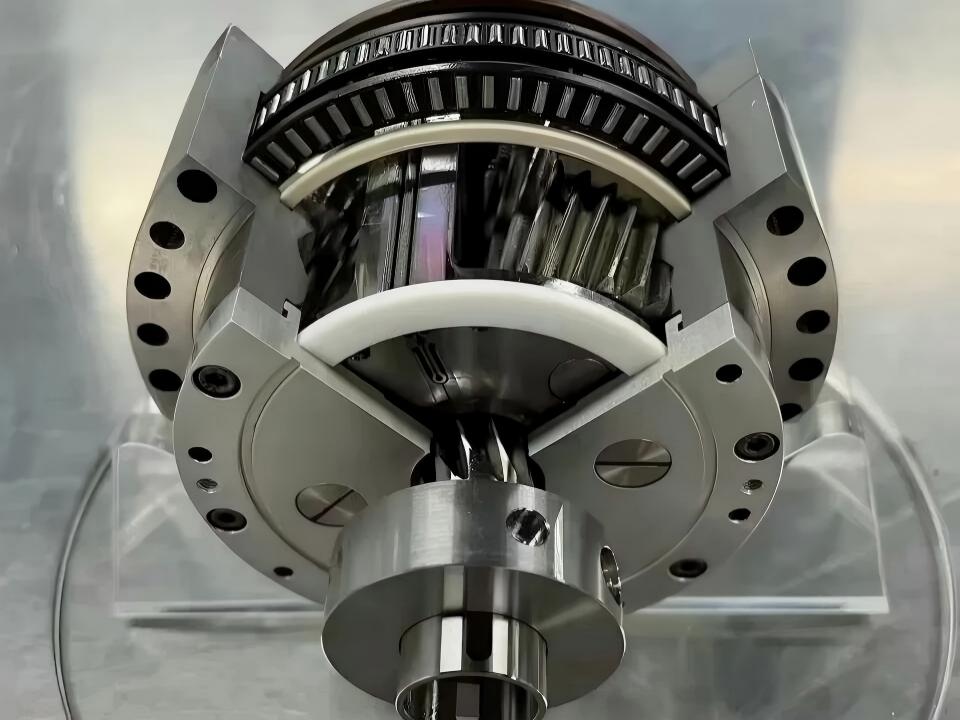

HPG nollspelväxel: Omdefinierar precisionsöverföring för avancerade verktygsmaskiner och roterbord

Introduktion: Bryt avvägningen mellan precision, vridmoment och styvhet

Inom området avancerade CNC-maskinverktyg, femaxliga bearbetningscentra, precisionsroterbord och industriell automationsutrustning har transmissionssystem alltid ställts inför en grundläggande utmaning: det har varit svårt att samtidigt uppnå hög precision, hög vridmomentskapacitet och hög styvhet.

Direktdrivna (DD) motorer ger utmärkt positioneringsnoggrannhet och dynamisk respons, men de har ofta svårt att leverera högt vridmoment, bearbetning med tung belastning och den totala systemkostnaden. RV-reduktorer erbjuder stark lastkapacitet och hög vridmomentsdensitet, men begränsningar kvarstår i spelkontroll, precisionens bibehållande och långsiktig stabilitet i noggrannheten. Harmonic drives uppnår enastående precision i kompakta konstruktioner, men deras lägre styvhet och utmattningsbegränsningar begränsar användningen i tunga bearbetningsmiljöer.

För modern tillverkningsutrustning kräver användare i allt högre grad en transmissionslösning som kan leverera direktdrivenivåns noggrannhet, RV-nivåns vridmomentsdensitet och överlägsen strukturell styvhet i ett enda kompakt paket.

Den HPG zero backlash gearboxutvecklades för att möta denna utmaning. Genom en innovativ självkorrigerande struktur för eliminering av spel kombinerar HPG precision, vridmomentskapacitet, styvhet och långsiktig stabilitet, vilket skapar en ny generation högpresterande transmissionsteknik för krävande industriella tillämpningar.

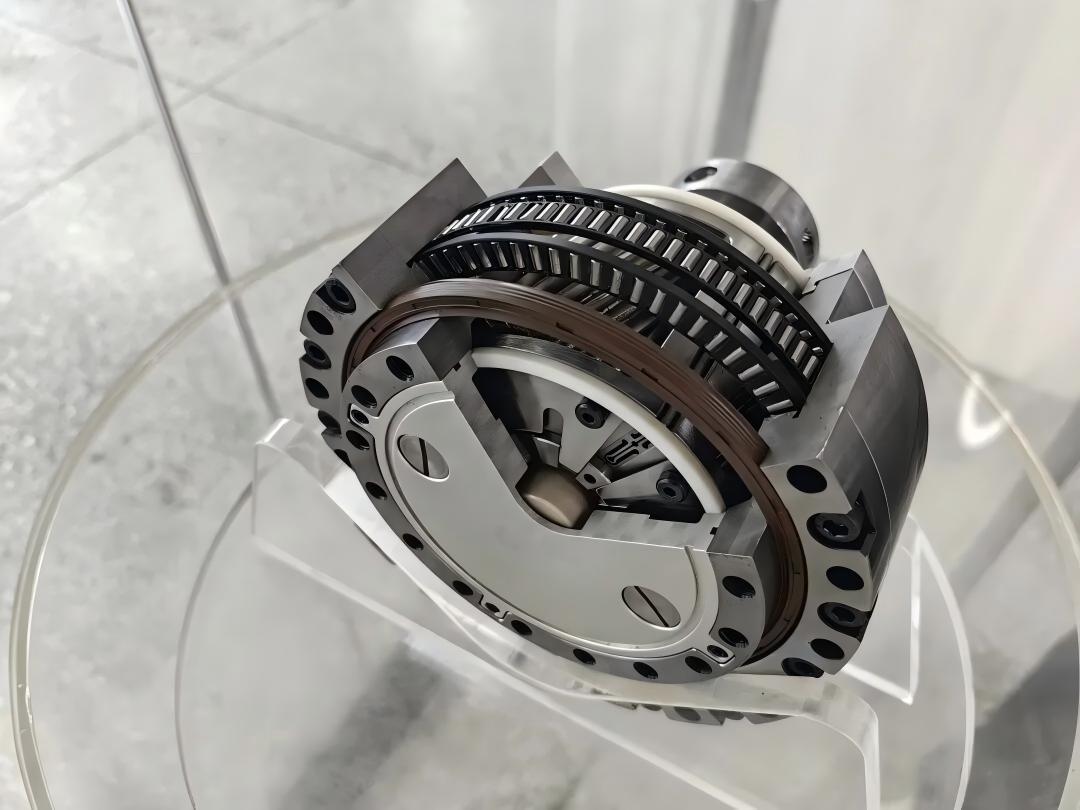

Vad är en HPG zero backlash gearbox?

En HPG zero backlash gearboxär ett precisionsöverföringssystem utformat för tillämpningar som kräver extremt lågt spel, hög positioneringsnoggrannhet och hög lastkapacitet.

Till skillnad från konventionella planetväxlar, som främst förlitar sig på bearbetningsnoggrannhet och monteringsprecision för att minska spel, använder HPG en själveliminerande spelmekanism som upprätthåller kontinuerligt kuggingrepp under drift.

Kärnprincipen bygger på elastisk kompenseringsteknik. Genom kontrollerad elastisk deformation av den interna växelkonstruktionen förblir kuggtänderna tätt ingreppade med planetväxlarna, vilket minskar transmissionsglappet och förhindrar att spel ökar till följd av långvarigt slitage.

Denna konstruktion gör att HPG-växlar kan bibehålla stabil noggrannhet under hela sin livslängd, vilket gör dem särskilt lämpliga för CNC-roterbord, precisionsindexeringssystem och positioneringstillämpningar med hög belastning.

Precisionsprestanda jämförbar med direktdrivna system

Precision är en av de mest kritiska faktorerna i avancerade maskinverktyg. Varje positioneringsfel i rotationsaxeln påverkar direkt bearbetningsnoggrannheten, ytkvaliteten och den totala produktiviteten.

Enligt uppmätta prestandadata uppnår HPG-40T en vinkelöverföringsnoggrannhet på cirka 15 bågsekunder, vilket når samma nivå som högpresterande DD-direktdrivna motorer.

Dess upprepade positioneringsnoggrannhet når ±2 bågsekunder, vilket visar utmärkt konsekvens i positioneringen även under upprepade driftsförhållanden.

Jämfört med traditionella överföringslösningar:

Fördelen med HPG är att den erbjuder direktdrivenivåns precision utan att kräva dyra externa återkopplingssystem såsom högupplösta optiska linjaler för kompensation.

För tillverkare som söker både noggrannhet och förenklad systemintegration erbjuder HPG ett mycket konkurrenskraftigt alternativ.

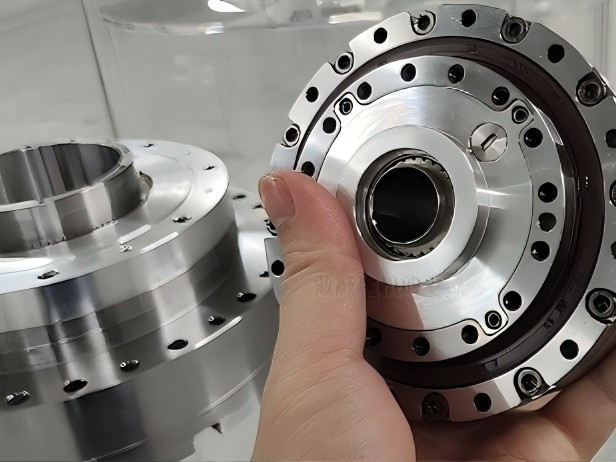

Hög vridmomentsdensitet utan att öka maskinstorleken

I tillämpningar för tung bearbetning avgör vridmomentet om utrustningen kan hantera aggressiva skärförhållanden, stora arbetsstycken och snabba accelerations- och retardationscykler.

Traditionellt krävde högre vridmoment större motorer eller större mekaniska strukturer. HPG utmanar denna begränsning genom att leverera hög vridmomentsdensitet i ett kompakt hölje.

För samma yttre diameter på cirka 190 mm erbjuder HPG-40T:

• Nominellt vridmoment: 420 Nm

• Startvridmoment: 840 Nm

Dess vridmomentsprestanda är jämförbar med Nabtesco RV-40E-reduktorn, samtidigt som den bibehåller en mer kompakt struktur.

Jämfört med andra transmissionstekniker ger HPG avsevärt högre vridmoment i samma installationsutrymme. Detta gör den särskilt lämplig för:

• CNC-roterbord;

• femaxliga bearbetningscentra;

• precisionsindexeringssystem;

• automationsutrustning för tung belastning.

Genom att kombinera kompakta dimensioner med hög vridmomentkapacitet löser HPG ett vanligt branschproblem: direktdrivna system ger ofta utmärkt precision men otillräckligt vridmoment för tunga bearbetningstillämpningar.

Exceptionell torsionsstyvhet för krävande skärbearbetning

Noggrannhet räcker inte ensam för avancerade maskinverktyg. Vid tung skärbearbetning kan otillräcklig styvhet orsaka vibrationer, deformation och bearbetningsfel även när positioneringsnoggrannheten är utmärkt.

HPG-40T uppnår en uppmätt torsionsstyvhet på cirka:

220 Nm/arcmin

Denna prestanda överstiger avsevärt många konventionella transmissionssystem.

Jämförelse:

Den höga torsionsstyvheten gör att HPG kan bibehålla stabil positionering under yttre skärkrafter och plötsliga lastförändringar.

Dessutom har HPG utmärkta lagerprestanda:

• Huvudlagerets vridmomentsstyvhet: 2880 Nm/arcmin

• Tillåtet böjmoment: 2720 Nm

Dessa egenskaper ger starkt motstånd mot laterala skärkrafter, förbättrar bearbetningsstabiliteten och förlänger utrustningens livslängd.

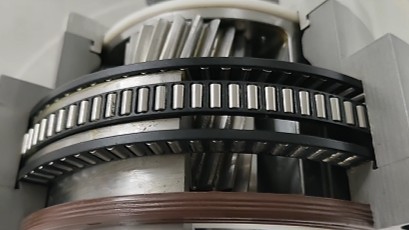

Tekniken bakom HPG:s själveliminerande spel

Den viktigaste innovationen i HPG ligger i dess självkorrigerande mekanism för eliminering av spel.

Traditionella precisionsväxlar försöker minimera spel genom att öka tillverkningsnoggrannheten. Men även den högsta bearbetningsprecisionen kan inte helt eliminera glapp som orsakas av:

• kugghjulsslitage;

• termisk expansion;

• långvarig drift;

• monteringsvariationer.

HPG använder ett elastiskt kompensationsförfarande i stället för att enbart förlita sig på tillverkningstolerans.

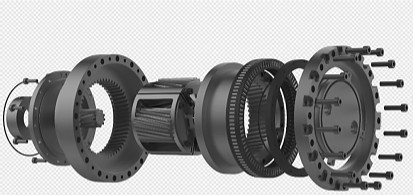

Genom att använda en flexibel intern växelkonstruktion kan växellådan upprätthålla en kontinuerlig förspänning mellan kuggtänderna. Detta gör att systemet automatiskt kan kompensera för mikroskopiskt slitage under drift.

Fördelarna inkluderar:

• stabil spelprestanda under hela livslängden;

• förbättrad repeterbarhet;

• minskat positioneringsfel;

• förbättrad dynamisk respons.

Denna metod representerar en annan filosofi än konventionell precisionsväxeltillverkning: i stället för att kontinuerligt förbättra bearbetningstoleranser använder HPG intelligent mekanisk kompensation för att bibehålla prestanda.

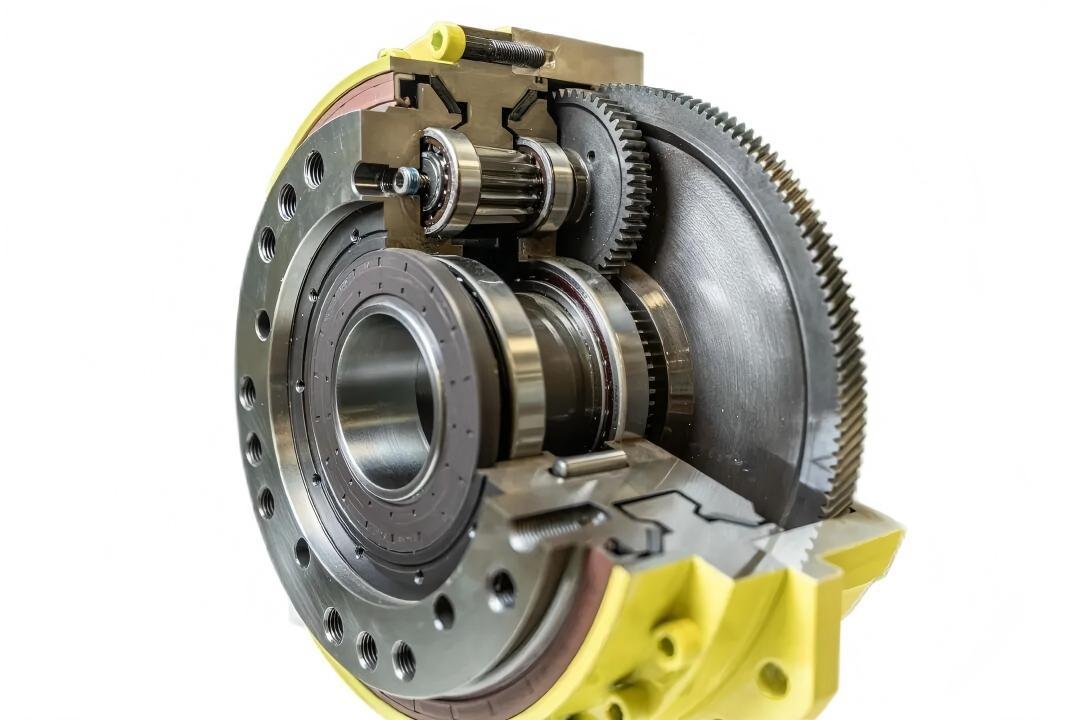

HPG jämfört med traditionella transmissionslösningar

HPG jämfört med DD-direktdrivna motorer

DD-motorer är allmänt erkända för sin utmärkta precision och mjuka rörelse. De kräver dock vanligtvis större motorer för att uppnå hög vridmomentsutgång.

HPG ger jämförbar precision samtidigt som den erbjuder:

• högre vridmomentsdensitet;

• starkare mekanisk styvhet;

• mer kompakta installationsmått;

• bättre lämplighet för tillämpningar med tung belastning.

HPG jämfört med RV-reduktorer

RV-reduktorer används i stor utsträckning i industrirobotar och precisionsmaskiner tack vare sin höga lastkapacitet.

Jämfört med traditionella RV-lösningar ger HPG:

• högre torsionsstyvhet;

• förbättrad stabilitet i spel;

• starkare bibehållande av långsiktig precision;

• utmärkt bärförmåga för lager.

HPG jämfört med harmonic drives

Harmonic drives är kända för sin kompakta storlek och höga precision, men deras flexibla komponenter kan utsättas för utmattning vid kontinuerlig drift med hög belastning.

HPG erbjuder fördelar inom:

• strukturell styvhet;

• vridmomentskapacitet;

• stöttålighet;

• kontinuerlig tung drift.

Tillämpningar för HPG zero backlash gearboxes

Tack vare kombinationen av precision, styvhet och vridmomentkapacitet är HPG lämplig för olika avancerade tillverkningsapplikationer.

I femaxliga bearbetningscentra möjliggör HPG högprecis rotationspositionering samtidigt som styvheten bibehålls under tung skärbearbetning.

I CNC-roterbord förbättrar HPG indexeringsnoggrannhet, repeterbarhet och bearbetningsstabilitet.

I industriell automationsutrustning ger HPG pålitlig prestanda för precisionspositioneringsmekanismer som kräver lång drifttid.

Inom robotik och intelligenta tillverkningssystem erbjuder HPG ett högpresterande alternativ för applikationer som kräver både noggrannhet och lastkapacitet.

Varför HPG representerar framtiden för högpresterande transmissionsteknik?

Utvecklingstrenden inom modern tillverkning går mot högre precision, högre effektivitet och större tillförlitlighet.

Traditionella transmissionslösningar kräver ofta att ingenjörer kompromissar mellan:

• noggrannhet;

• vridmoment;

• styvhet;

• hållbarhet.

HPG zero backlash gearboxeserbjuder en ny lösning genom att integrera dessa fördelar i ett och samma system.

Med precision på direktdrivenivå, RV-klassad vridmomentskapacitet och överlägsen styvhet gör HPG det möjligt för maskintillverkare att utveckla mer kompakta, noggranna och tillförlitliga utrustningar.

Slutsats: En ny standard för transmission i precisionsmaskinverktyg

Den HPG zero backlash gearboxär mer än en ersättning för traditionella reduktorer. Den representerar ett nytt tillvägagångssätt för design av precisionsöverföring.

För avancerade maskinverktyg, precisionsroterbord och avancerad automationsutrustning ger HPG möjligheten att uppnå hög noggrannhet utan att offra vridmoment och styvhet.

Genom att kombinera teknik för själveliminering av spel, kompakt design med hög densitet och exceptionell mekanisk styvhet hjälper HPG till att omdefiniera nästa generations precisionsöverföringssystem.
