Integrerade harmoniska ställdon ersätter gradvis den traditionella lösningen med harmonisk växelreducerare + servomotor och den utvecklas snabbt

Under de senaste åren, med introduktionen av integreradeharmoniska ställdon, har ett ökande antal tillverkare av automationsutrustning börjat ersätta den traditionella konfigurationen avharmoniska växelreducerarekombinerade med servomotorer. Genom kontinuerlig praktisk användning har harmoniska ställdon utvecklats till en mängd olika former.

Tillverkare erbjuder nu harmoniska ställdon i flera modeller baserade på vanliga marknadsbehov, samtidigt som deras anpassningsförmåga fortsätter att förbättras, vilket möjliggör bättre anpassning till olika tillämpningsscenarier.

Vilka nackdelar har den traditionella konfigurationen med harmonisk växelreducerare + servomotor?

Den traditionella kombinationen av en harmonisk växelreducerare och en servomotor är i hög grad beroende av manuell montering. Monteringsnoggrannhet och kabeldragning beror till stor del på installationsingenjörernas kompetens och erfarenhet.

Dessutom är den övergripande systemstyvheten och den dynamiska prestandan begränsade. Motorn, reduceraren och drivsystemet måste matchas och justeras noggrant. För maskintillverkare med mindre utvecklade leveranskedjor leder detta till högre integrationskostnader och längre driftsättningscykler.

Varför integrerade harmoniska ställdon är mer än enkel integration？

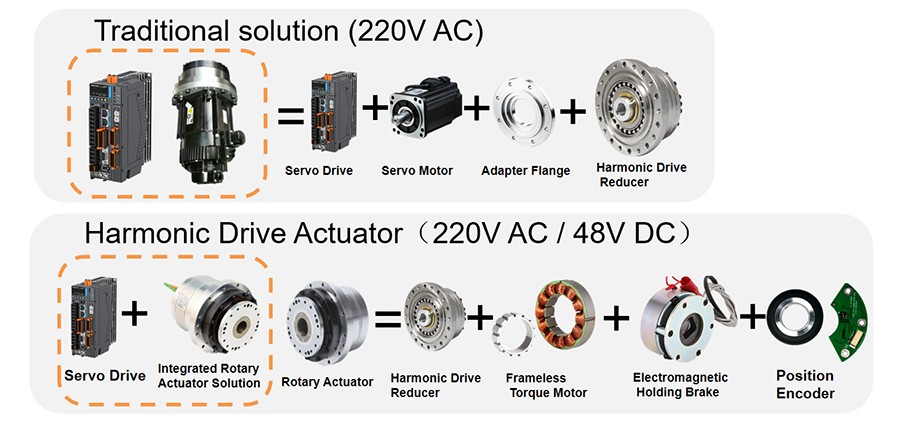

Ett roterande harmoniskt ställdon består vanligtvis av en harmonisk växelreducerare, en ramlös vridmomentsmotor, en encoder och en valfri broms.

Jämfört med den traditionella konfigurationen med servomotor + harmonisk reducerare eliminerar denna arkitektur behovet för maskiningenjörer att konstruera och validera anslutningen mellan motorn och reduceraren. Integrerade harmoniska ställdon innehåller ultratunna ramlösa vridmomentsmotorer och högprecisionsencoders i en enda modul, vilket avsevärt minskar komplexiteten i komponentmatchningen samtidigt som styrnoggrannheten förbättras.

Harmoniska roterande ställdon är inte bara en sammanställning av komponenter, utan resultatet av sekundär strukturoptimering. Denna integrerade konstruktion möjliggör samtidiga förbättringar av repeterbar positioneringsnoggrannhet, vridmomenttäthet och dynamisk responsprestanda.

Framtida utvecklingstrender för harmoniska ställdon

Med den snabba utvecklingen av AI och robotteknik utvecklas harmoniska ställdon mot större diversifiering. Två huvudsakliga utvecklingsvägar växer fram: harmoniska AC-ställdon och harmoniska DC-ställdon.

Harmoniska AC-ställdon fokuserar på att uppnå högre precision och större styvhet. De används vanligtvis i tillämpningar som CNC-maskinverktyg, halvledarutrustning, 3C-automation, laserbearbetningsutrustning, tryckmaskiner, bläckstrålesystem, glasbearbetningsutrustning och precisionsmätningsinstrument.

Harmoniska DC-ställdon betonar lägre vikt och högre vridmomenteffekt. De används ofta i humanoida robotar, fyrbenta robotar, medicintekniska produkter och andra system som är utformade för att efterlikna mänskliga eller animaliska rörelser.

Vad är din syn på harmoniska ställdon?

I takt med att harmoniska ställdon fortsätter att utvecklas när det gäller prestanda, integration och mångfald i tillämpningar blir de en nyckelmöjliggörande teknik för nästa generation av automationsutrustning och intelligenta robotar.
