RV Reducer förklarad: arbetsprincip, fördelar, tillämpningar och valguide

I takt med att industrirobotar, humanoidrobotar, CNC-maskinverktyg och precisionsautomation fortsätter att utvecklas har RV-växeln blivit en av de mest kritiska komponenterna i moderna rörelsestyrningssystem. Den påverkar direkt en robots positioneringsnoggrannhet, lastkapacitet, styvhet, livslängd och övergripande tillförlitlighet.

För ingenjörer, tillverkare av utrustning och robotutvecklare är det avgörande att förstå hur en RV-växel fungerar och hur den skiljer sig från andra precisionsväxlar när man väljer rätt transmissionslösning.

Den här guiden förklarar RV-växlarens funktionsprincip, struktur, fördelar, användningsområden och urvalshänsyn, samtidigt som flera vanliga missuppfattningar reds ut.

Vad är en RV-växel?

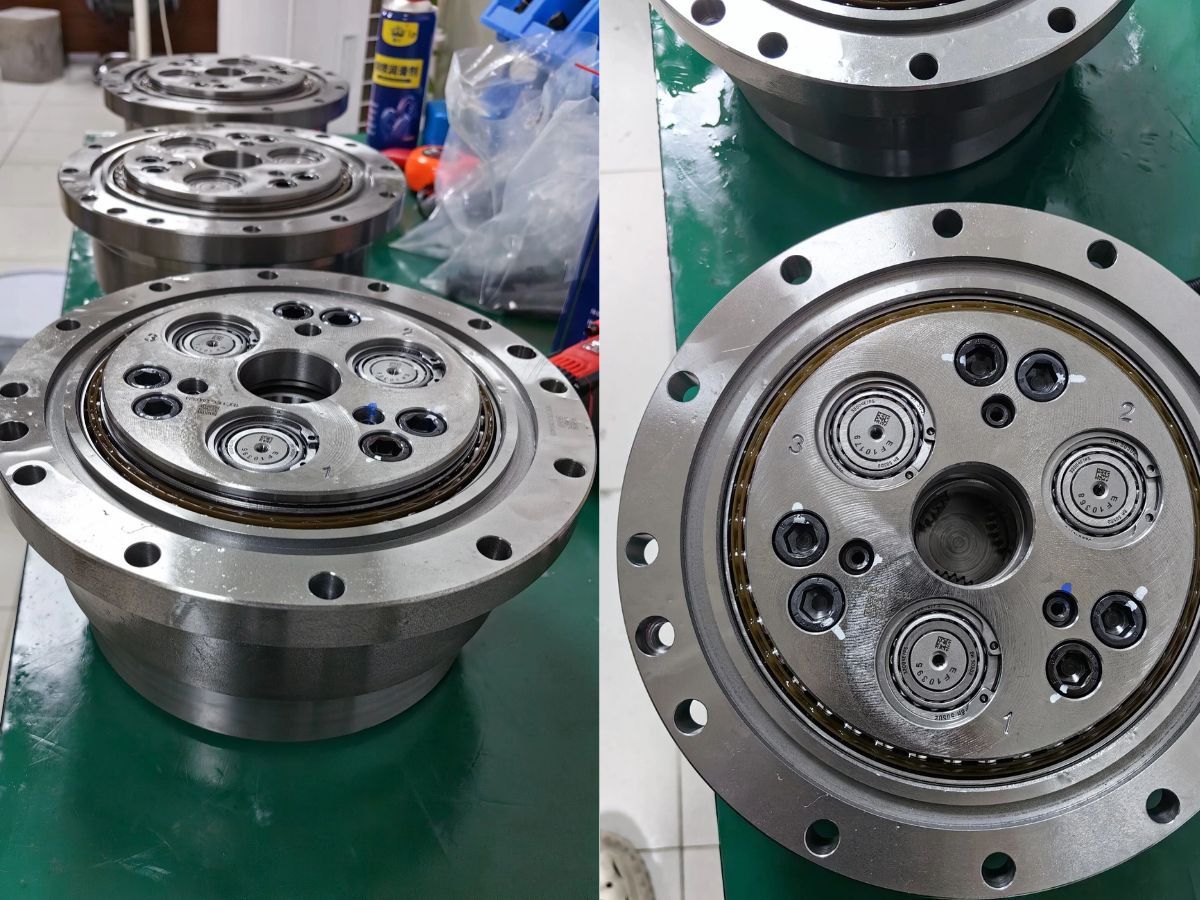

En RV-växel (Rotary Vector Reducer) är en högprecisions cykloid reduktionsväxel som kombinerar ett planetväxelsteg med ett cykloidiskt pinhjulsteg för att uppnå höga utväxlingsförhållanden, exceptionell styvhet och utmärkt positioneringsnoggrannhet.

Till skillnad från vanliga industriella växellådor är en RV-växel särskilt utformad för applikationer som kräver:

• Hög momentöverföring

• Hög vridstyvhet

• Litet glapp

• Hög positioneringsnoggrannhet

• Lång livslängd

• Kontinuerlig drift under tung belastning

I dag används RV-växlar i stor utsträckning i industrirobotar, robotpositionerare, CNC-rotationsbord, maskinverktyg, automatiserade produktionslinjer och tung intelligent utrustning.

Hur fungerar en RV-växel?

RV-växeln använder en reduktionsmekanism i två steg.

Första steget: planetväxelreduktion

Servomotorn driver ingående axeln, som roterar solhjulet. Planetväxlarna reducerar motorhastigheten samtidigt som de ökar momentet och driver samtidigt den excentriska axeln.

Andra steget: cykloidisk pinhjulsreduktion

Den excentriska axeln får den cykloida skivan att utföra en excentrisk rörelse inuti den fasta ring av pinnar.

Eftersom den cykloida skivan har en tand mindre än pinhjulsringen skapar varje varv en liten relativ förskjutning, vilket ger ett stort utväxlingsförhållande med extremt hög transmissionsnoggrannhet.

Slutligen överför utgående pinnar rörelsen till utgående flänsen, vilket levererar högt moment med minimalt glapp.

Denna kombination av planetväxlar och cykloidisk transmission gör att RV-växlar kan uppnå både hög precision och utmärkt lastkapacitet.

Varför är RV-växlar så noggranna?

Flera strukturella fördelar bidrar till den exceptionella precisionen hos en RV-växel.

Stor ingreppsyta med flera tänder

Till skillnad från konventionella växellådor där endast några få tänder delar belastningen fördelar en RV-växel kraften samtidigt över flera cykloida tänder.

Denna konstruktion minskar kontaktspänningen avsevärt samtidigt som styvhet och hållbarhet förbättras.

Extremt litet glapp

Högkvalitativa RV-växlar uppnår vanligtvis ett glapp på under 1 bågminut, medan premiumprodukter kan nå 0.5 bågminut (30 bågsekunder).

Litet glapp gör att robotar upprepade gånger kan återvända till samma position med utmärkt repeterbarhet.

Hög vridstyvhet

Den cykloida mekanismen ger utmärkt motstånd mot deformation under tunga belastningar, vilket gör RV-växlar särskilt lämpliga för ledleder i industrirobotar som bär betydande nyttolaster.

RV-växel vs harmonisk växel

Många ingenjörer frågar sig om de ska välja en RV-växel eller en harmonisk växel.

Svaret beror på applikationen.

RV-växel Lämpar sig bäst för:

• Robotens basleder

• Axelleder

• Midjeleder

• Industrirobotar för tung drift

• Rotationspositioneringsbord

• CNC-utrustning

Fördelar:

• Hög styvhet

• Hög lastkapacitet

• Utmärkt slagtålighet

• Lång livslängd

• Stabil prestanda under kontinuerlig tung belastning

Harmonisk växel Lämpar sig bäst för:

• Robotens handleder

• Armbågar

• Humanoidrobotarmar

• Medicinska robotar

• Halvledarutrustning

• Precisionsautomation

Fördelar:

• Kompakt storlek

• Lättviktskonstruktion

• Extremt litet glapp

• Hög positioneringsnoggrannhet

I de flesta industrirobotar med sex axlar används RV-växlar vanligtvis i leder 1–3 eller leder 1–4, medan harmoniska växlar används i handledsleder, där kompakthet och precision är viktigare än maximal lastkapacitet.

Vanlig missuppfattning: RV-växel vs snäckväxelreducerare

Ett av de vanligaste missförstånden är att blanda ihop en RV-växel med en snäckväxelreducerare.

Dessa är helt olika transmissionsteknologier.

RV-växel

Struktur med planetväxel + cykloidiskt pinhjul

Hög precision

Litet glapp

Hög styvhet

Utformad för robotik och precisionsmaskiner

Snäckväxelreducerare

Transmission med snäcka och snäckhjul

Enkel struktur

Lägre tillverkningskostnad

Kan ge självspärrande funktion

Används ofta i transportörer, lyftutrustning och generell maskinindustri

Även om båda är reduktionsväxellådor tjänar de helt olika syften och bör inte betraktas som utbytbara.

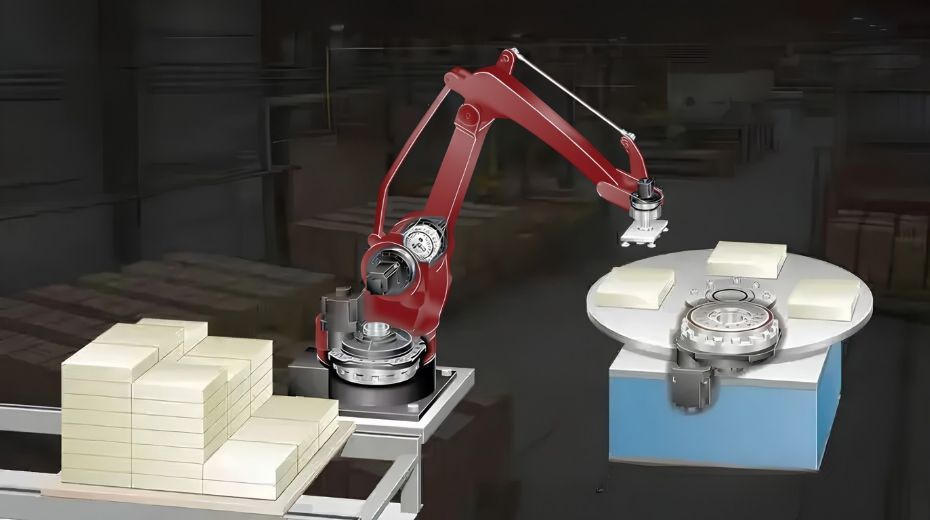

Huvudsakliga användningsområden för RV-växlar

Tack vare sin höga styvhet och utmärkta momentkapacitet används RV-växlar i stor utsträckning i:

• Industrirobotar

• Robotiserade svetsystem

• Pallteringsrobotar

• CNC-rotationsbord

• Maskinverktyg

• Automatiserade produktionslinjer

• Laserbearbetningsutrustning

• Flyg- och rymdtillverkning

• Precisionspositioneringssystem

• Tung intelligent utrustning

I takt med att robotarnas nyttolaster ökar blir RV-växlar allt viktigare för att upprätthålla positioneringsnoggrannheten under dynamiska belastningsförhållanden.

Hur väljer man rätt RV-växel？

Att välja rätt RV-växel handlar om mer än att bara jämföra utväxlingsförhållanden.

Ingenjörer bör utvärdera:

Nominellt moment

Säkerställ att växeln kontinuerligt kan hantera det erforderliga driftsmomentet med tillräcklig säkerhetsmarginal.

Toppmoment

Applikationer som innebär acceleration, retardation eller stötbelastningar kräver tillräcklig överbelastningskapacitet.

Utväxlingsförhållande

Olika robotleder kräver olika hastighets- och momentegenskaper.

Glapp

Precisionsmontering och CNC-applikationer kräver lägre glapp än allmän automation.

Vridstyvhet

Högre styvhet förbättrar robotens bannoggrannhet och minskar vibrationer.

Livslängd

De flesta industriella RV-växlar är konstruerade för 6,000–10,000 timmar under nominella driftsförhållanden, beroende på belastning, smörjning och arbetsmiljö.

Monteringskonfiguration

Beakta axeltyp, flänsmått, design med hålaxel eller massiv axel samt kompatibilitet med servomotorn.

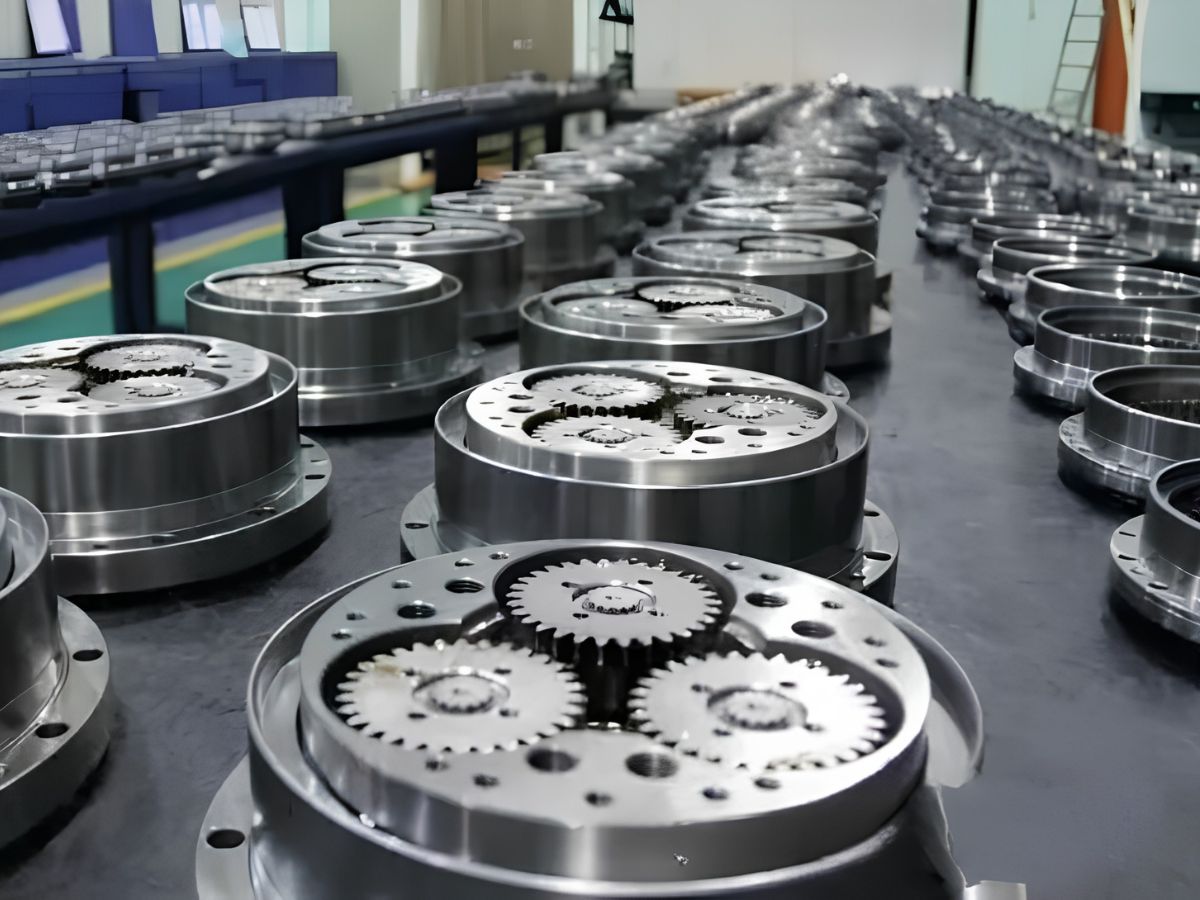

Inhemsk utveckling av RV-växlar

Under många år dominerades den globala marknaden för avancerade RV-växlar av japanska tillverkare.

I dag har kontinuerliga förbättringar inom precisionsbearbetning, värmebehandling, kugghjulstillverkning, lagerteknik och kvalitetskontroll gjort det möjligt för kinesiska tillverkare att avsevärt förbättra produktprestandan.

Moderna inhemska RV-växlar erbjuder nu:

• Förbättrad positioneringsnoggrannhet

• Bättre tillverkningsjämnhet

• Kortare ledtider

• Konkurrenskraftig kostnad

• Tillförlitlig förmåga till serietillverkning

Dessa framsteg ger robottillverkare större flexibilitet i leveranskedjan samtidigt som de stöder den snabba tillväxten av intelligent tillverkning.

Slutsats

RV-växeln förblir en av de viktigaste precisionsöverföringskomponenterna inom modern robotik och industriell automation.

Dess unika kombination av planetväxlar och cykloidisk pinhjulsteknik ger exceptionell styvhet, hög momentkapacitet, litet glapp och lång livslängd, vilket gör den till den föredragna lösningen för robotleder med hög belastning och precisionsrörelsesystem.

Oavsett om du utvecklar en industrirobot, CNC-maskin, automatiserad produktionslinje eller intelligent utrustning är det avgörande för att uppnå tillförlitlig långsiktig prestanda att välja rätt RV-växel utifrån moment, styvhet, noggrannhet och applikationskrav.

I takt med att tekniker för precisions­tillverkning fortsätter att utvecklas kommer RV-växlar att spela en allt viktigare roll i nästa generation av robotik, intelligent automation och avancerade tillverkningssystem.
