Hur ledmotorer omdefinierar framtiden för robotarmar?

Framväxten av förkroppsligad intelligens driver konstruktionen av robotarmar mot ett helt nytt paradigm. De är inte längre bara verktyg för att utföra förprogrammerade banor; i stället blir de förlängningar av en intelligent agents ”proprioceptiva kropp” i den fysiska världen—kapabla till aktiv utforskning, fingerfärdig manipulation och säker interaktion. Denna grundläggande förändring av målsättningarna ställer exceptionellt stränga krav på robotarmarnas underliggande hårdvaruarkitektur, styrlogik och mjukvaruekosystem. Så vilken typ av ledmotorer kommer framtidens robotarmar att behöva använda?

Robotarmars och motorers funktionsprinciper

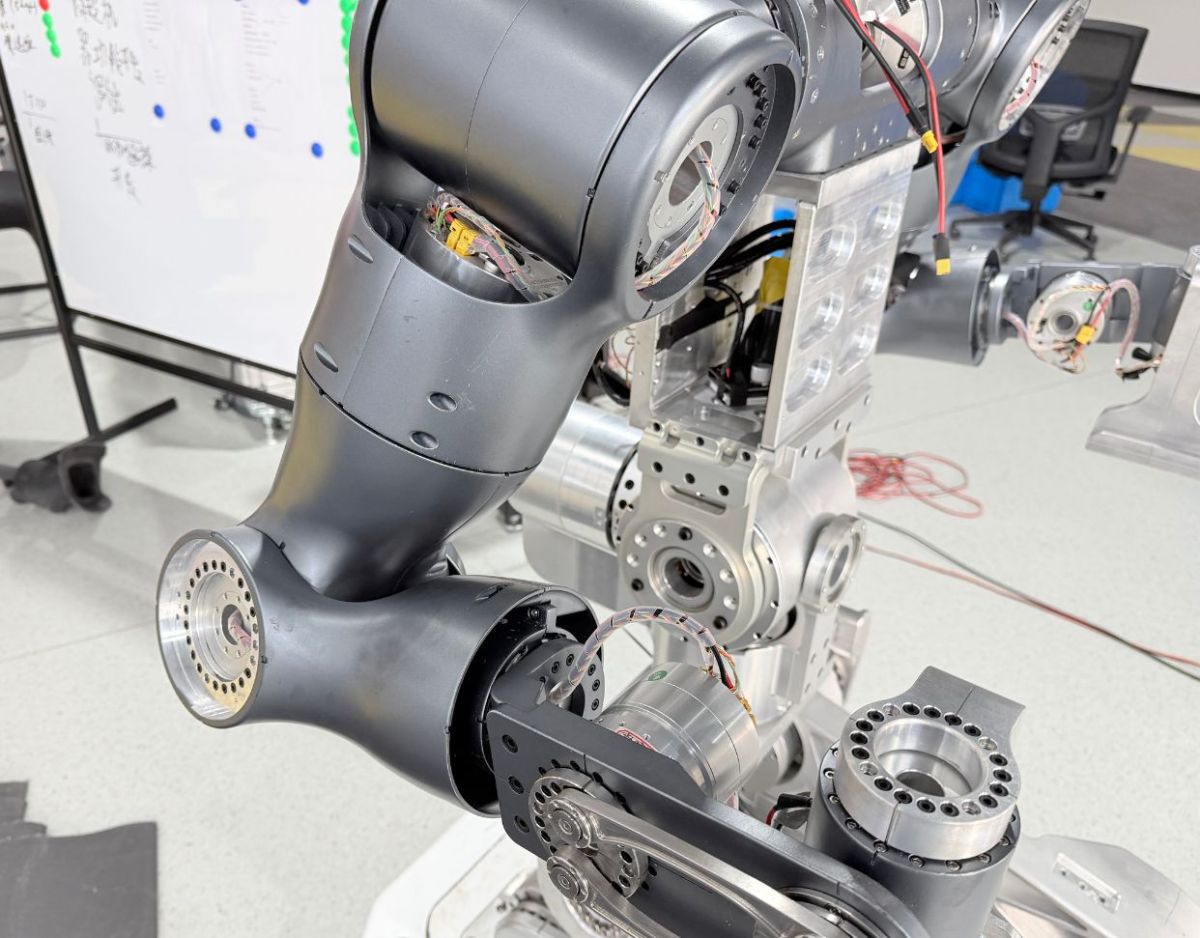

När det gäller funktionsprinciper förlitar sig robotarmar på samordnad drift av motorer, drivare och högprecisionssensorer. Motorer fungerar som kraftkällan och tillhandahåller drivkraften för rörelse. Drivare ansvarar för att exakt reglera motorns hastighet och vridmoment för att säkerställa att armens rörelser uppnår önskad noggrannhet. Sensorer övervakar kontinuerligt information såsom ledposition och applicerad kraft; när en avvikelse upptäcks skickas återkoppling snabbt till styrsystemet så att justeringar kan göras.
Till exempel, när en robotarm behöver greppa ett ömtåligt föremål, detekterar sensorer den applicerade kraften och vidarebefordrar omedelbart denna information till styrsystemet, vilket gör att armen kan applicera kraft försiktigt och undvika att skada föremålet.

Kärnfaktorer vid val av ledmotorer för robotarmar

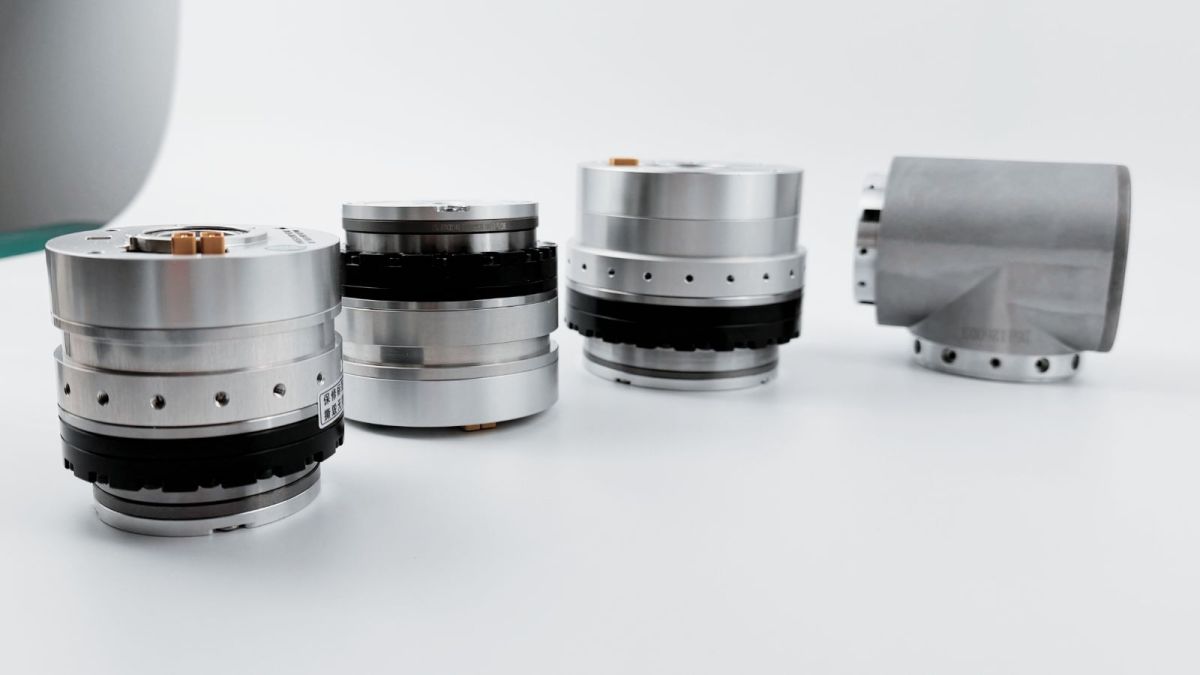

Ledmotorer (denna artikel behandlar huvudsakligen roterande typer) integrerar i allmänhet en motor, ett drivar-PCB, en reducer, en encoder och en broms.

Broms

Bromsmodulens funktion är att bibehålla hållningen vid strömavbrott eller fel, och förhindra fall eller kollaps som kan orsaka fara eller skada (särskilt för vertikala leder). Enkelt uttryckt avgör den om robotarmen kommer att falla under gravitationen när strömmen bryts. För industriella robotarmar är bromsar oumbärliga—ingen vill att en massiv arm i en fabrik ska krascha nedåt under ett strömavbrott. I eran av förkroppsligad intelligens har dock lätta robotarmar relativt låg massa och inkluderar därför ofta inte bromsar i sina ledmotorer.

Reducer

Det finns i allmänhet tre vanliga typer av reducers: harmoniska, RV- och planetväxelreducerare. För lätta robotarmar används oftast harmoniska reducerare eller planetreducerare. Harmoniska reducerare kan uppnå höga reduktionsförhållanden i ett enda steg men är dyrare. Planetreducerare (särskilt standardtyper) har vanligtvis mycket större glapp än harmoniska reducerare.

Glapp kan liknas vid vobblandet hos ett löst dörrgångjärn, eller slacket i en cykelkedja där ett tryck på pedalen inte omedelbart får hjulet att röra sig. I precisionsmaskiner påverkar även ett sådant litet glapp direkt positioneringsnoggrannheten.

Encoder

Encoders används huvudsakligen för exakt avkänning av ledens rotationsvinklar. En nyckelparameter är encoderns upplösning, till exempel 14-bit upplösning. Detta innebär att ett helt varv representeras av 2¹⁴ = 16,384 pulser, vilket motsvarar en positioneringsupplösning på 360 / 16,384 = 0.02197 grader.

För robotarmar är absoluta encoders nödvändiga: även efter strömavbrott känner systemet fortfarande till den aktuella ledvinkeln. Annars skulle armen behöva återgå till en nollposition varje gång den startas upp.

De flesta ledmotorer använder en enda encoder på motorsidan, vilket möjliggör exakt styrning av motorrotorns position och hastighet. Denna konfiguration kan dock inte känna av fel som introduceras av transmissionskedjan mellan motorn och lasten (såsom glapp, elastisk deformation, torsionsvibration, termisk expansion eller slitage i reducerare, kopplingar, remmar eller kulskruvar).

För att förbättra avkänningsnoggrannheten använder vissa ledmotorer ett dubbel-encoder-system: en encoder på motorrotorsidan och en annan på utgående axel efter reduceraren. Genom att sammanföra data från båda encoders kan systemet förbättra absolut positioneringsnoggrannhet och repeterbarhet, även i närvaro av glapp, följsamhet eller slitage i transmissionskedjan.

Motorer med ihålig axel

En motor med ihålig axel har ett centralt genomgående hål längs sin axel, främst för att underlätta kabeldragning. Kablar kan passera direkt genom motorns centrum, vilket undviker extern kabelexponering. Motorer med ihålig axel är dock generellt dyrare.

Hur styr ledmotorer en robotarm?

Som de mest direkta ställdonen i en robotarm kokar all styrning i slutändan ned till ledstyrning.

Den vanligaste metoden är motorstyrningsstrukturen med tre slingor:

Positionsslinga: Input = målposition; feedback = faktisk position; output = önskad hastighet (baserat på positionsfel).

Hastighetsslinga: Input = önskad hastighet; feedback = faktisk hastighet; output = önskad ström (baserat på hastighetsfel).

Strömslinga: Input = önskad ström; feedback = faktisk ström; output = justerad drivspänning (baserat på strömfel), som direkt styr vridmomentet (ström är ungefär linjärt relaterad till vridmoment).

MIT-styrningsläge

MIT-läge möjliggör blandad styrning av vridmoment, position och hastighet. Dess blockdiagram för styrning visas i.

Kommunikationsprotokoll

Eftersom robotar vanligtvis har flera leder och kräver högfrekvent styrning använder kommunikationsprotokoll vanligtvis CAN-buss eller EtherCAT. Den maximala baudhastigheten för CAN är 1 Mbps. För att uppnå sluten styrning över 1 kHz krävs EtherCAT—med maximala hastigheter upp till 100 Mbps.

Generellt gäller att för ett 6-axligt ledmotorsystem som använder CAN-buss vid 1 Mbps är den högsta uppnåeliga styrfrekvensen omkring 300–500 Hz, vilket är tillräckligt för kollaborativa robotar. För att fullt ut utnyttja kraftstyrning vid 1 kHz behövs dock flera CAN-kanaler, där varje CAN-kanal driver tre motorer (som ofta ses i konstruktioner av fyrbenta robotar).

Att välja ledmotorer för robotar är en omfattande process som balanserar vridmoment, hastighet, precision, storlek, kostnad och tillförlitlighet. Från borstade till borstlösa motorer, från stegmotorer till servomotorer, och från diskreta konstruktioner till högt integrerade ledmoduler fortsätter den tekniska utvecklingen att driva förbättringar av robotprestanda.
