Precisionsväxellådan bakom femaxlig CNC-bearbetning: RV-växelreducerare, harmoniska växeldriftsreducerare

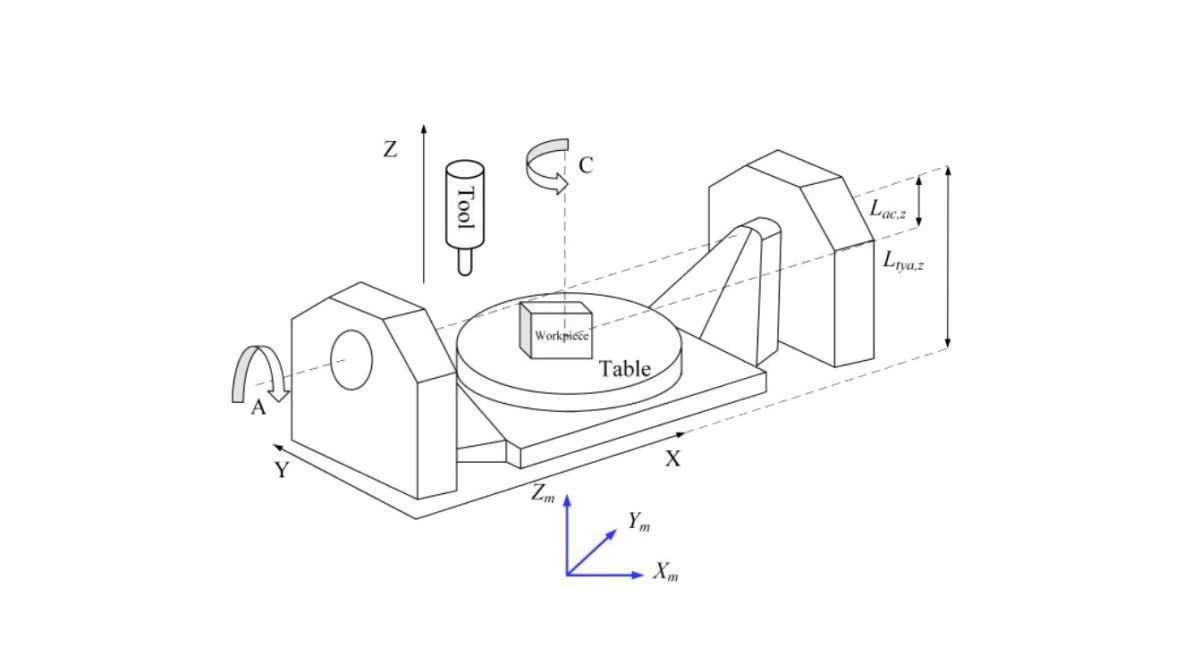

Femaxlig CNC-bearbetning är en fleraxlig CNC-bearbetningsmetod som lägger till två rotationsaxlar (valfri kombination av A-, B- och C-axlar) till de tre grundläggande linjära koordinataxlarna (X, Y och Z). Den synkroniserade rörelsen hos alla fem axlarna (tre linjära och två roterande) kallas femaxlig simultanbearbetning. När de två rotationsaxlarna positioneras för att upprätthålla en fast verktygsorienteringsvinkel medan de tre linjära axlarna rör sig, kallas denna bearbetningsmetod femaxlig positionsbearbetning. Det femaxliga rundbordet är kärnkomponenten för att implementera femaxlig CNC-bearbetningsteknik. Precisionsväxellådan kan omvandla servomotorns höghastighetsutgång med lågt vridmoment till lågvarvig rörelse med högt vridmoment för att uppfylla kraven vid skärbelastning. Flerstegskuggstrukturen i RV-reduktionsväxelnkan motstå kraftiga skärstötar vid tung belastning och minska vibrationer. harmonisk växelreducerareuppnår glappfri transmission genom elastisk deformation eller förspänningsstrukturer för att säkerställa positioneringsnoggrannhet.

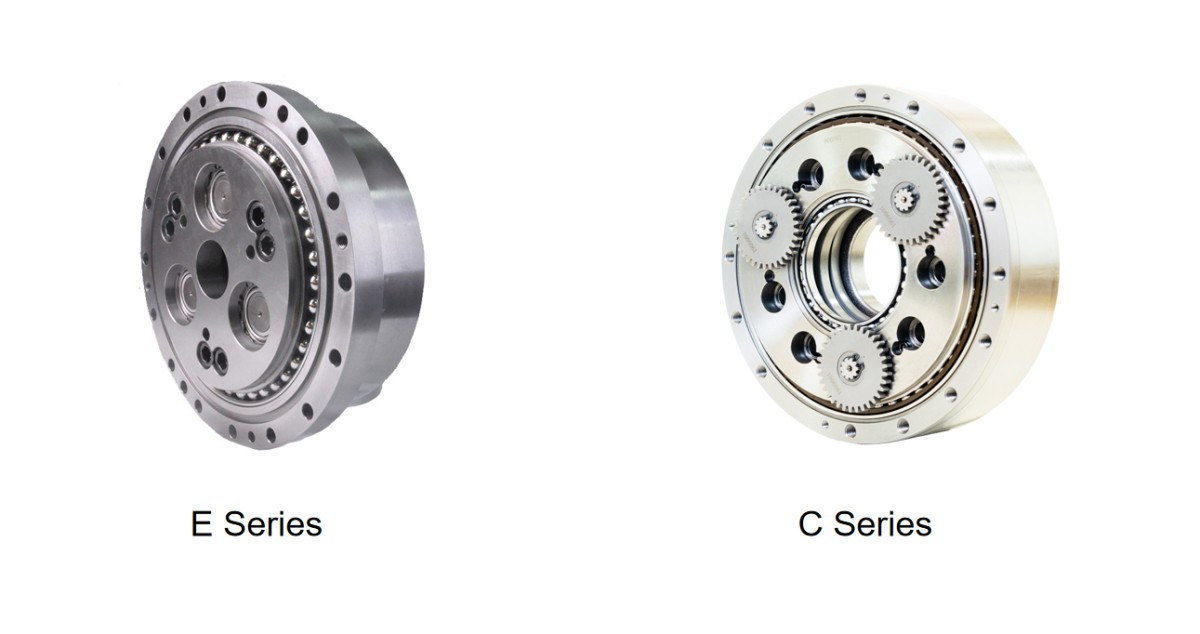

Användning av RV-reduktionsväxlar i femaxliga rundbordsmaskiner:

RV-reduktionsväxeln används ofta för att driva C-axeln och B-axeln tack vare sin höga styvhet, höga vridmomentskapacitet och långa livslängd. RV-reduktionsväxeln säkerställer stabilitet och hög precision vid tung skärbearbetning. Inom vissa avancerade tillverkningsområden avgör RV-reduktionsväxelns prestanda verktygsmaskinens bearbetningsgränser, såsom vid bearbetning av flygmotorblad.

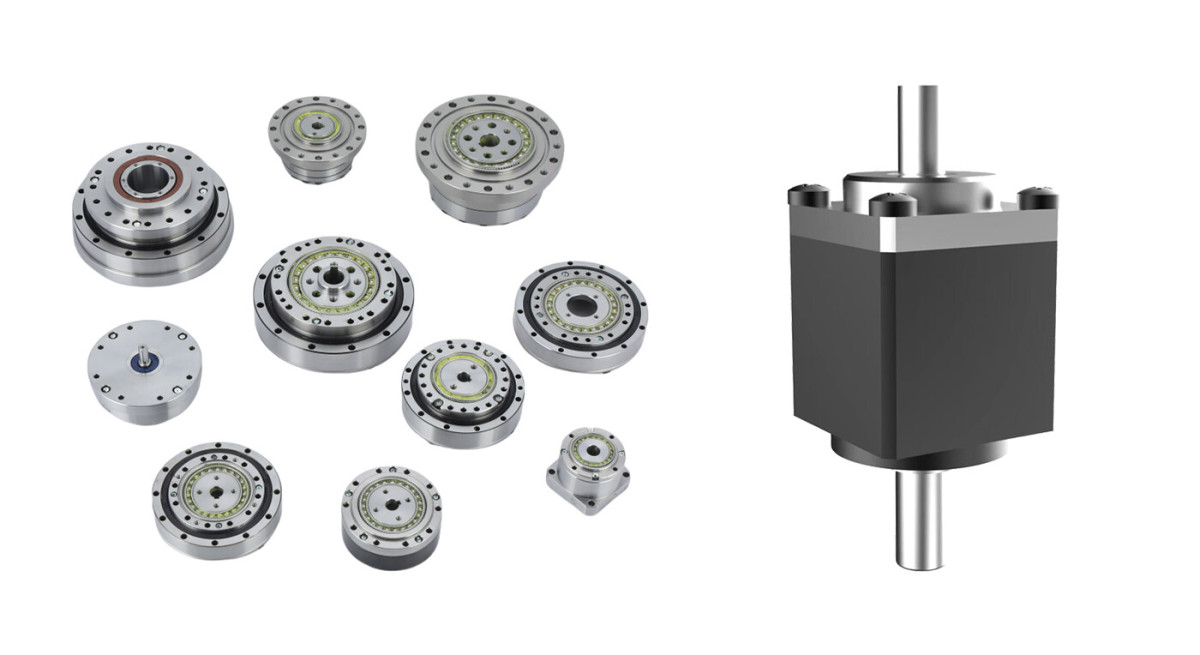

Användning av harmoniska växelreducerare i femaxliga rundbord:

Den harmoniska växelreduceraren används ofta i A/C-axeln på femaxliga rundbord tack vare sitt glappfria utförande, sin höga precision, sin kompakta och lätta konstruktion samt sin höga transmissionseffektivitet. I vissa lätta femaxliga verktygsmaskiner används den även för B-axeln, till exempel i femaxliga graverings- och fräsmaskiner samt bearbetningsmaskiner för medicinteknisk utrustning. Bearbetningsnoggrannhet är en viktig indikator för att mäta CNC-verktygsmaskiners prestanda. Tack vare sin höga precision och sina lätta egenskaper har den harmoniska växelreduceraren blivit ett oumbärligt val inom precisionsbearbetning i branscher som medicin, optik och 3C.

Skillnader mellan harmonisk växelreducerare och RV-växelreducerare

Precisionsreduktionsväxlar är de centrala transmissionskomponenterna i femaxliga rundbord, vilka direkt påverkar verktygsmaskinernas bearbetningsnoggrannhet, dynamiska respons och lastkapacitet. RV-reduktionsväxlar och harmoniska växelreducerare dominerar var för sig inom applikationer för tung transmission respektive precisionstransmission. De två används ofta tillsammans för att implementera hybriddrivlösningar för avancerade CNC-verktygsmaskiner.
