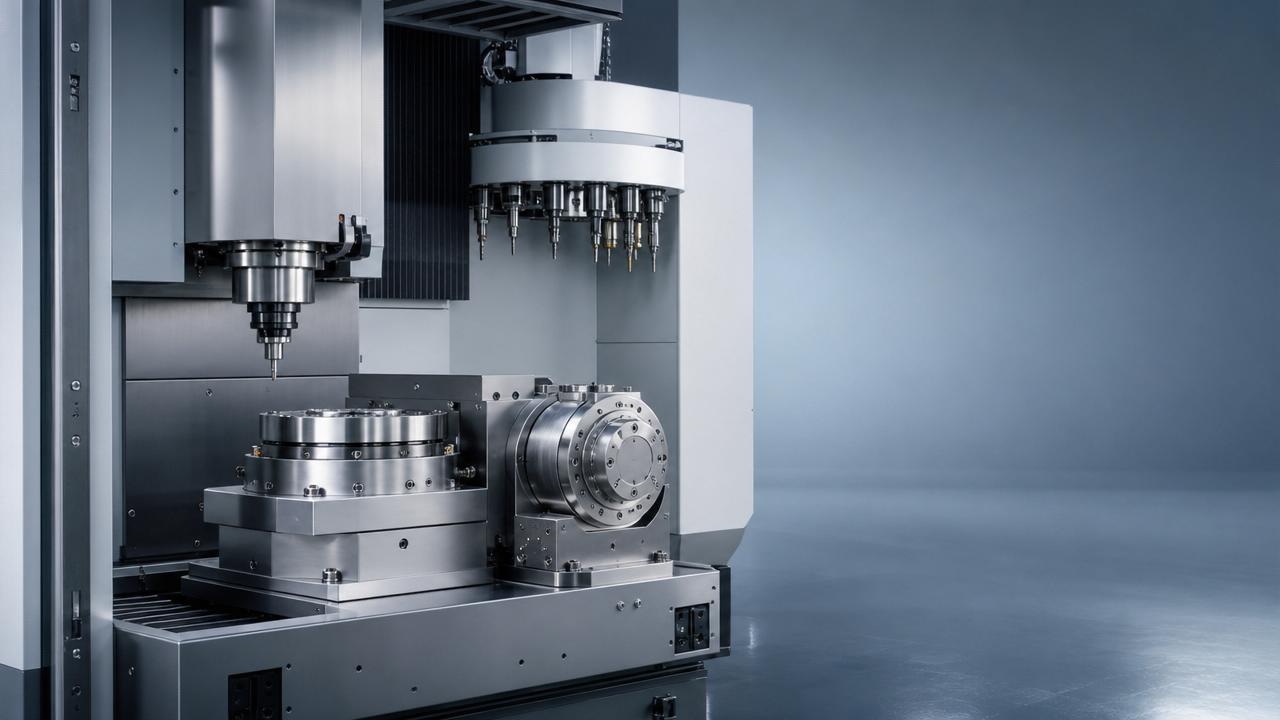

Vad gör Harmonic Drive Company?

Om du någonsin har undrat, ”Vad gör Harmonic Drive Company?” ligger svaret i hjärtat av modern teknik för precisionsrörelse. Företaget används i stor utsträckning i verktygsmaskiner och avancerade automationssystem och specialiserar sig på högprecisionsväxellösningar som förbättrar positionering, effektivitet och kompakt konstruktion. Den här artikeln utforskar dess kärnprodukter, branschtillämpningar och varför dess teknik är viktig i högpresterande tillverkning.

För inköpare, konstruktionsingenjörer och produktionschefer inom verktygsmaskinsektorn är den frågan sällan teoretisk. Den påverkar direkt axelnoggrannhet, maskinfotavtryck, repeterbarhet, underhållsintervall och förmågan att hålla snäva toleranser över långa produktionscykler.

I praktiska termer är Harmonic Drive-teknik nära kopplad till servodrivna rörelsesystem där kompakt storlek, låg glappfrihet och exakt överföring är avgörande. I verktygsmaskiner kan detta påverka roterande bord, verktygsväxlare, ledade lastningsenheter, indexeringssystem och tillhörande automation byggd kring CNC-utrustning.

Kärnverksamhet: Precisionsrörelse och växelteknik för verktygsmaskiner

I grunden utvecklar och levererar Harmonic Drive Company precisionsväxeldelar och rörelsekontrollprodukter utformade för tillämpningar som kräver noggrann rotationspositionering i ett kompakt format. Den mest kända produktfamiljen är strain wave-växeln, som ofta väljs där glappet måste vara extremt lågt och utväxlingsförhållandena behöver förbli höga inom begränsat installationsutrymme.

För verktygsmaskinsutrustning är detta viktigt eftersom många delsystem arbetar under krävande förhållanden: kontinuerlig indexering, frekventa start-stopp-cykler, servosynkronisering och repeterad positionering ofta inom bågminuter eller bättre. En standardutväxling med raka hjul eller planetväxel kan vara lämplig i vissa fall, men inte alltid när installationsvolymen är knapp och noggrannhetsdrift måste kontrolleras.

Vilka produkter förknippas vanligtvis med Harmonic Drive-lösningar?

Portföljen omfattar vanligtvis precisionsväxelhuvuden, aktuatormoduler, servokomponenter, roterande enheter och integrerade rörelseenheter. I verktygsmaskinsmiljöer kombineras dessa produkter ofta med servomotorer från 200 W till flera kW, beroende på axellast, arbetscykel och accelerationskrav.

En stor fördel är möjligheten att uppnå höga reduktionsförhållanden, ofta i ett enda kompakt steg. Förhållanden som 30:1, 50:1, 80:1 eller 100:1 kan stödja fin rörelsekontroll utan att kräva en stor flerstegsväxellåda, vilket hjälper konstruktörer att minska den mekaniska komplexiteten och spara installationsutrymme.

Varför låg glappfrihet är viktig i verktygsmaskiner

Vid CNC-bearbetning och relaterad automation påverkar glapp spårningskvalitet, indexeringsnoggrannhet och repeterbar positionering av verktyg eller arbetsstycken. Även små transmissionsfel kan bli synliga i ytfinish, cirkulär interpolering eller vinkelindexering. För många tillämpningar hjälper det att hålla glappet nära det lägsta praktiskt möjliga intervallet för att bevara konsekvens under 8-timmars-, 16-timmars- eller 24-timmarsproduktioner.

• Positionering av roterande axlar för kompakta 4:e eller 5:e axelenheter
• Mekanismer för automatiska verktygsväxlare med upprepade indexeringscykler
• Portal- eller ledade lastningssystem integrerade med CNC-celler
• Inspektionsstationer som kräver exakt vinkelförflyttning
• Stödautomation i produktion med hög blandning och låg volym

Tabellen nedan visar hur precisionsöverföring av Harmonic Drive-typ kan jämföras med andra vanliga växellådsmetoder i rörelsedesign för verktygsmaskiner.

Den viktigaste slutsatsen är inte att en växellådtyp ersätter alla andra. Snarare är Harmonic Drive-lösningar särskilt relevanta när en maskinkonstruktör behöver tre saker samtidigt: kompakt formfaktor, exakt positionering och stabil servoegenskap över upprepade cykler.

Var Harmonic Drive-teknik används i verktygsmaskinsutrustning

Verktygsmaskinsindustrin kombinerar i allt högre grad skärande utrustning med automation, flexibel fixturering och kompakta fleraxliga system. I denna miljö är Harmonic Drive-teknik inte begränsad till en enskild isolerad komponent. Den stödjer ofta flera rörelsepunkter i samma produktionscell.

Typiska tillämpningsscenarier

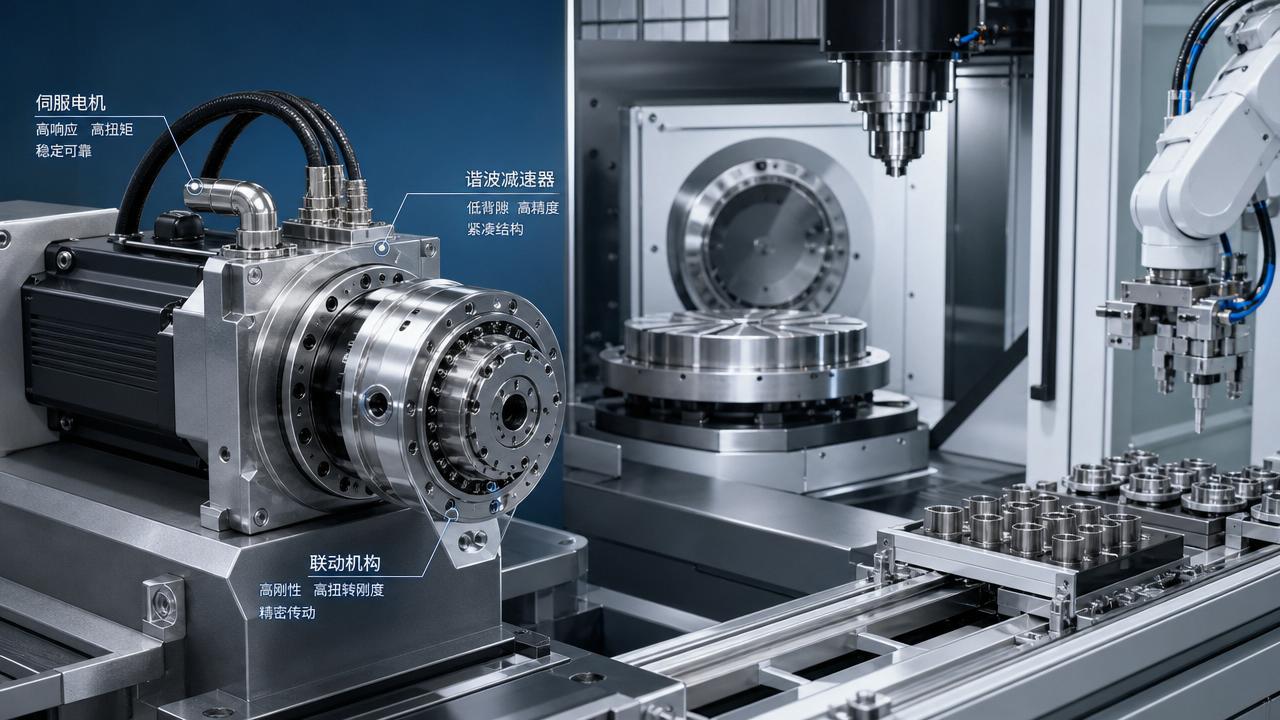

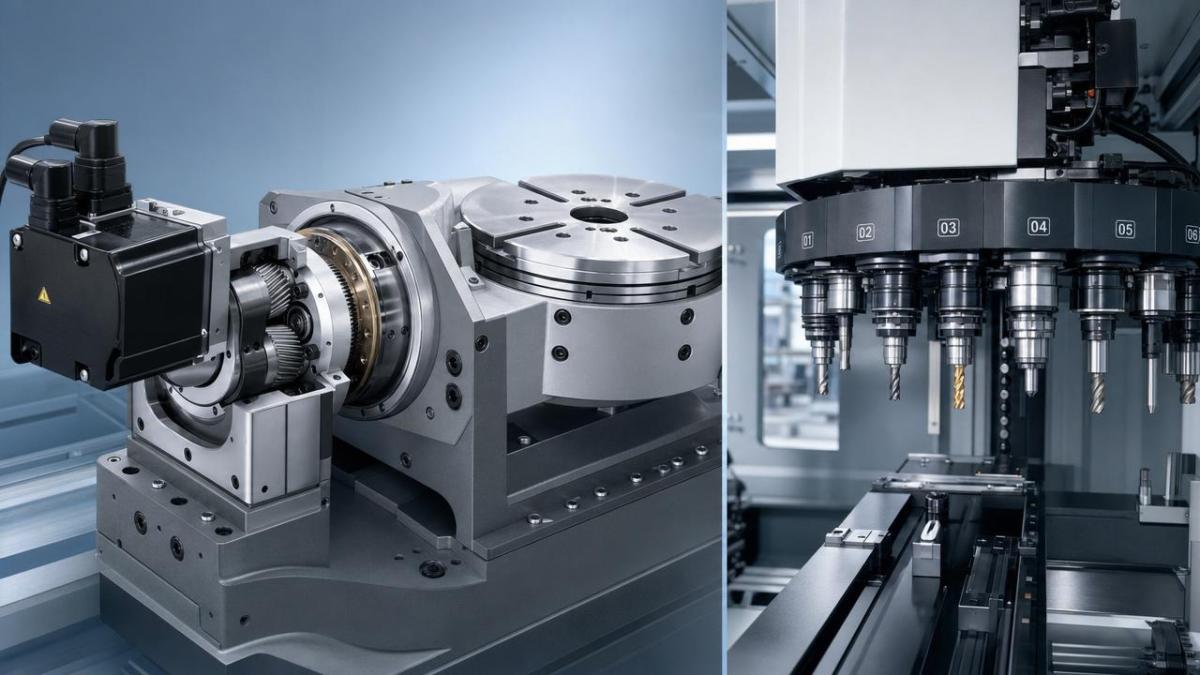

Ett vanligt användningsområde är roterande positionering. På indexbord, trunnions eller kompakta tiltenheter förbättrar precisionsreduktion vinkelkontrollen och hjälper servomotorn att arbeta inom ett mer gynnsamt hastighets-till-moment-område. Detta är särskilt användbart när arbetsstycken kräver repeterad vinkelförflyttning över 90°, 180° eller fulla 360°-cykler.

En annan tillämpning är automatiserad lastning och lossning. Robotarmar och ledade hanteringsenheter som är kopplade till verktygsmaskiner behöver ofta lätta leder med höga reduktionsförhållanden. Kompakta växelenheter hjälper till att minska trögheten, vilket kan förbättra accelerationen och minska icke-skärande tid med några sekunder per cykel över hundratals skift.

Varför kompakt rörelse är viktigt

Golvyta är dyr, och maskinkapslingar lämnar begränsat utrymme för extra mekanismer. Ett mindre transmissionspaket kan förenkla kabeldragning, skydd och åtkomst för underhåll. För OEM-tillverkare som bygger modulära maskinplattformar kan även 50 mm till 120 mm sparat i ett axelutrymme förbättra den övergripande layoutflexibiliteten.

Följande tabell visar vanliga tillämpningsområden inom verktygsmaskiner och orsaken till att en Harmonic Drive-liknande lösning kan väljas.

Dessa tillämpningar visar varför Harmonic Drive Company är relevant inte bara för robotik, utan också för tillverkare av verktygsmaskiner som samtidigt vill förbättra precision, automationsdensitet och systemkompakthet.

Hur köpare bör utvärdera Harmonic Drive-lösningar

När man specificerar en precisionsdrivning för verktygsmaskiner bör köpare undvika att välja enbart utifrån utväxlingsförhållande. En växellåda som ser korrekt ut på papperet kan prestera dåligt om momenttoppar, arbetscykel, styvhet, smörjbehov och monteringsnoggrannhet inte granskas tillsammans.

Fyra viktiga utvärderingsfaktorer

1. Erforderlig positioneringsnoggrannhet och acceptabelt glappintervall
2. Toppmoment, kontinuerligt moment och profil för stötbelastning
3. Tillgängligt installationsutrymme, axelorientering och motorgränssnitt
4. Förväntad livslängd, underhållsintervall och driftscykelfrekvens

Till exempel skapar en höghastighetsindexeringsuppgift som körs 20 cykler per minut andra termiska och utmattningsmässiga krav än en långsam tiltaxel som bara rör sig några gånger per timme. På samma sätt kräver en innesluten verktygsmaskin som utsätts för kylmedelsdimma, metallpartiklar och vibration noggranna beslut om tätning och smörjning.

Vanliga specifikationsmisstag

Ett vanligt misstag är att underdimensionera momentet utifrån medellast i stället för accelerationstoppar. Ett annat är att förbise systemstyvhet, vilket påverkar servostämning och dynamisk prestanda. Köpare antar också ibland att alla precisionsreducerare fungerar likadant, trots att respons, slitageegenskaper och monteringstoleranser kan variera avsevärt beroende på konstruktion.

I många projekt är bästa praxis att verifiera minst 6 punkter före inköp: utväxlingsförhållande, tillåten radiell belastning, axiell belastning, torsionsstyvhet, smörjmetod och inriktningstolerans. Detta minskar risken för omkonstruktion under montering eller driftsättning.

Tabellen nedan ger en praktisk checklista för inköp och ingenjörsteam inom verktygsmaskiner.

En disciplinerad utvärderingsprocess kan förkorta implementeringstiden med 2 till 4 veckor, särskilt när växellåda, servomotor, kopplingar och styrparametrar granskas tillsammans tidigt i konstruktionsfasen.

Implementering, underhåll och långsiktigt värde

Att förstå vad Harmonic Drive Company gör innebär också att förstå hur dess produkter skapar värde efter installation. I verktygsmaskiner bedöms prestanda inte bara utifrån initial noggrannhet, utan också utifrån konsekvens, drifttid, åtkomst för service och förmågan att hålla produktionen stabil över månader eller år.

Implementeringssteg för maskinkonstruktörer

1. Definiera axelns arbetscykel, hastighetsområde och momenttoppar
2. Anpassa reduceraren till motorstorlek, återkopplingssystem och tröghetsförhållande
3. Granska monteringsnoggrannhet, axelstöd och kapslingsförhållanden
4. Trimma servosystemet under verklig belastning och verifiera positioneringsrepeterbarhet
5. Ställ in underhållsinspektionsintervaller baserat på cykelantal och miljö

Idrifttagning bör omfatta termisk övervakning under upprepad drift, särskilt för axlar som utför tät indexering eller kontinuerlig riktningsväxling. Ett 2-timmars till 4-timmars körprov under representativ belastning avslöjar ofta inriktnings- eller inställningsproblem som ett kort prov kan missa.

Underhållshänsyn

Precisionsrörelsekomponenter gynnas av rutinmässig inspektion snarare än reaktiv reparation. I många installationer av verktygsmaskiner är ett praktiskt granskningsintervall var 3:e till 6:e månad, beroende på föroreningsnivå, arbetscykel och drifttimmar. Kritiska linjer som körs i flera skift kan kräva tätare kontroller.

Underhållsteam bör övervaka förändringar i ljud, temperaturökning, vibrationsmönster, fästelementens integritet och smörjningens skick. Små avvikelser kan indikera monteringsspänningar, felinriktning, överbelastning eller pågående slitage innan de utvecklas till produktionsstoppande fel.

Långsiktiga fördelar för B2B-användare

När de väljs korrekt kan system baserade på Harmonic Drive hjälpa OEM-tillverkare och slutanvändare av verktygsmaskiner att minska fotavtrycket, förbättra indexeringskvaliteten och förenkla kompakt fleraxlig konstruktion. Detta kan leda till snabbare maskinutveckling, bättre repeterbarhet och mer effektiv användning av kapslingsutrymmet.

För slutanvändare visar sig värdet ofta i minskade variationsskillnader vid uppställning, mer stabil automationsprestanda och färre rörelserelaterade noggrannhetsproblem under långa körningar. För OEM-tillverkare kan det stödja plattformsstandardisering över flera maskinstorlekar i stället för att omdesigna varje roterande modul från grunden.

Vanliga frågor

Används Harmonic Drive bara i robotar?

Nej. Robotik är ett viktigt användningsområde, men verktygsmaskiner, indexeringssystem, halvledarutrustning, inspektionssystem och kompakta automationsmoduler använder också denna typ av precisionsöverföring där låg glappfrihet och kompakt konstruktion är viktigt.

Ersätter ett harmoniskt kugghjul varje annan växellåda i verktygsmaskiner?

Inte nödvändigtvis. Valet beror på moment, hastighet, styvhet, kostnadsmål, arbetscykel och installationsutrymme. I vissa matarsystem eller axlar med tung last kan andra transmissionsformer fortfarande vara mer lämpliga.

Vad bör köpare fråga leverantörer först?

Börja med applikationsdata: axelfunktion, erforderligt förhållande, topp- och kontinuerligt moment, rörelseprofil, målprecision, arbetsmiljö och förväntat serviceintervall. Tydliga indata minskar risken för överdimensionering, underdimensionering eller svår idrifttagning senare.

Harmonic Drive Company spelar en viktig roll inom precisionsrörelse genom att leverera kompakt växelteknik med hög noggrannhet som används i verktygsmaskinsutrustning och integrerad automation. Dess relevans är störst där låg glappfrihet, hög reduktion, begränsat utrymme och repeterbar vinkelförstyrning måste samexistera i en och samma konstruktion.

Om du jämför drivalternativ för roterande axlar, verktygsväxlare, lastningsenheter eller precisionsindexeringssystem kan en noggrann genomgång av Harmonic Drive-lösningar tydliggöra prestandagränser, integrationskrav och långsiktigt underhållsvärde. Kontakta oss för att diskutera din tillämpning inom verktygsmaskiner, få en skräddarsydd rekommendation eller lära dig mer om precisionsrörelselösningar för högpresterande tillverkning.
