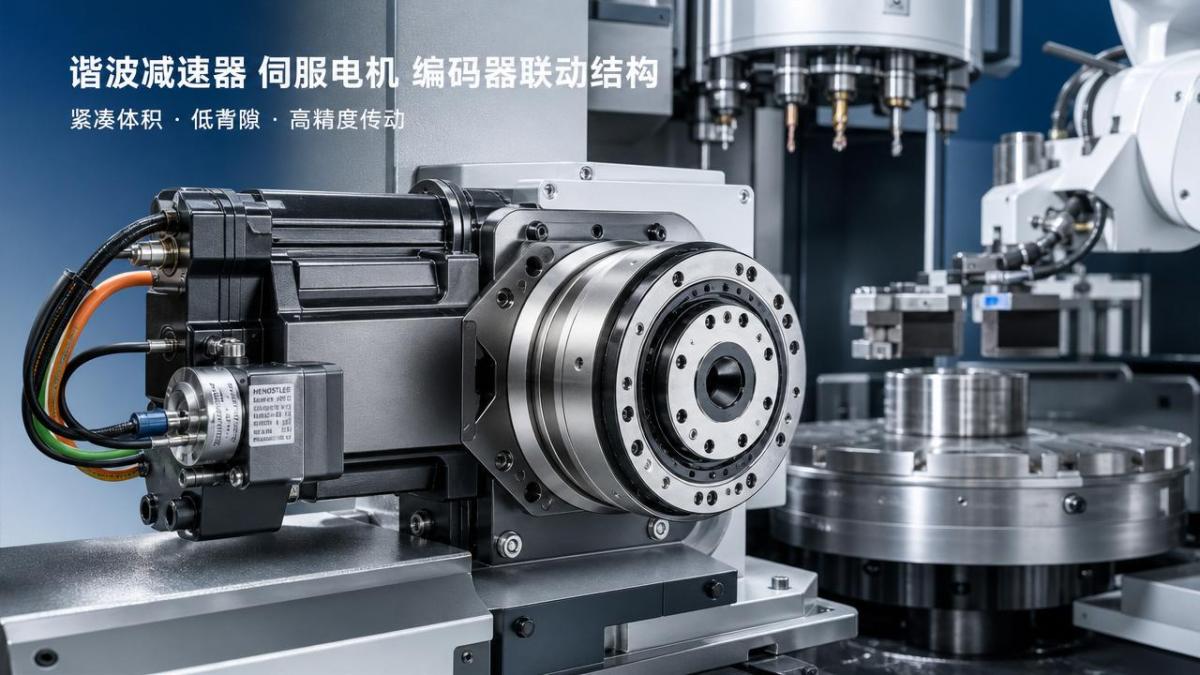

Vad är en harmonisk reduktionsväxel och var används den i precisionsrörelsesystem?

En harmonisk drivreducerareväljs ofta när ett rörelsesystem måste förbli kompakt utan att ge avkall på precisionen.

I verktygsmaskinutrustning är den balansen viktig eftersom positioneringsfel, glapp och vibrationer direkt påverkar ytfinish, cykelstabilitet och repeterbarhet.

Komponenten förekommer också inom robotik, men dess värde i precisionsmatningssystem, roterande axlar och automatiserad hantering runt verktygsmaskiner är lika viktigt.

Det som gör harmonisk drivreducerare utmärkande är inte bara det höga reduktionsförhållandet.

Den kombinerar lågt glapp, jämn transmission och kompakt storlek på ett sätt som passar utrymmesbegränsade precisionsenheter.

Varför denna reducerare fortsätter att dra till sig uppmärksamhet

Verktygsmaskiner pressas att tillverka mer komplexa detaljer med snävare toleranser och kortare ställtid.

Det gör varje drivkomponent mellan motorn och lasten ännu viktigare.

Ett litet transmissionsfel kan bli synligt vid verktygsspetsen eller roterbordet.

Av den anledningen granskas harmonisk drivreducerare ofta tillsammans med servomotorer, encoders, kulskruvar och alternativ med direktdrift.

Den är också relevant i hjälpsystem.

Verktygsväxlare, robotiserade lastceller, inspektionsstationer och kompakta positioneringsmoduler behöver kontrollerad rörelse i begränsat installationsutrymme.

En reducerare som sparar plats samtidigt som repeterbarheten bevaras blir lättare att motivera i dessa layouter.

Vad en harmonisk drivreducerare är i praktiska termer

En harmonisk drivreducerare är en precisionsväxel med utväxling som bygger på elastisk deformation snarare än enbart stel kuggingrepp.

Dess grundstruktur består vanligtvis av tre kärndelar: en våggenerator, en flexspline och en cirkulär spline.

Våggeneratorn deformera den tunna flexsplinen till en elliptisk form.

Den formen griper in i den cirkulära splinen vid två motsatta områden.

Eftersom de två splinorna har något olika tandantal skapar varje ingångsrotation en liten relativ rörelse.

Denna skillnad ger ett stort reduktionsförhållande i ett kompakt paket.

Enkla beskrivningar stannar ofta där, men den praktiska slutsatsen är mer användbar.

En harmonisk drivreducerare kan leverera exakt vinkelförflyttning, hög repeterbarhet och mycket lågt glapp där vanliga kuggtåg kan behöva mer utrymme.

Varför lågt glapp är så viktigt

Glapp blir märkbart när en axel byter riktning och utgången släpar innan den reagerar.

Vid konturfräsning, indexering eller finjustering minskar den fördröjningen förtroendet för positionen.

En harmonisk drivreducerare värderas eftersom den kan hålla denna förlorade rörelse extremt liten.

Det stöder jämnare interpolering, stabilare orientering och mer förutsägbart servo-beteende.

Hur den skiljer sig från andra typer av reducerare

Inte varje precisionssystem behöver samma transmissionsdesign.

Planetväxlar, snäckväxlar, cykloidreducerare och direktdrifter passar alla olika prioriteringar.

Den harmoniska drivreduceraren utmärker sig inom ett smalare men mycket krävande område av uppgifter.

Med andra ord är den harmoniska drivreduceraren sällan standardvalet för varje axel.

Den blir attraktiv när kompakt konstruktion och precision måste samexistera, särskilt i roterande eller ledade rörelser.

Var den används i precisionsrörelsesystem

Det bästa sättet att förstå värdet av en harmonisk drivreducerare är att titta på faktiska rörelseuppgifter.

I verktygsmaskinsmiljöer återkommer flera tillämpningsmönster.

Roterbord och indexeringsenheter

Precisionsindexering kräver exakt vinkelläge och stabil repeterbarhet under många cykler.

En harmonisk drivreducerare hjälper till att minska glapp vid riktningsbyte och stödjer exakt bordorientering.

Verktygsväxlare och hjälpacksenheter

Kompakta mekanismer runt spindelområdet har ofta strikta utrymmesbegränsningar.

Det är här en harmonisk drivreducerare kan passa lättare än mer skrymmande alternativ.

Den jämnare transmissionen hjälper också till att minska stötar under indexering eller armrotation.

Robotiserade lastnings- och lossningsceller

Verktygsmaskiner kombineras i allt högre grad med robotar för detaljöverföring och flexibel betjäning.

Många ledade leder använder en harmonisk drivreducerare eftersom exakt led­rörelse förbättrar banstyrning och placeringsnoggrannhet.

Inspektions- och inriktningutrustning

Optiska eller probbaserade inspektionssystem behöver exakt orientering med minimal rörelsefel.

En harmonisk drivreducerare kan stödja fin vinkelkorrigering utan att öka installationsvolymen nämnvärt.

Vad användare bör utvärdera innan de väljer en

Den harmoniska drivreduceraren är precis, men den är inte immun mot felmatchning mot applikationen.

Valet bör gå längre än utväxling och nominellt vridmoment.

• Kontrollera toppvridmoment, inte bara kontinuerligt vridmoment, särskilt vid acceleration och stopp.
• Granska torsionsstyvheten eftersom servo-prestanda beror på systemets styvhet.
• Titta på arbetscykel, riktningsväxlingsfrekvens och stötbelastning i verklig drift.
• Bekräfta tillåtna radiella och axiella laster om utgången bär externa strukturer.
• Matcha enkoderns upplösning och servo-inställning till reducerarens faktiska precisionsnivå.
• Beakta underhållsåtkomst, tätning, smörjlivslängd och termiska förhållanden.

I verktygsmaskiner påverkar dessa detaljer mer än bara rörelsekvalitet.

De påverkar också långsiktig kalibreringsstabilitet, serviceintervaller och risk för driftstopp.

En not om styvhet och noggrannhet

Lågt glapp betyder inte automatiskt perfekt styvhet under alla belastningsförhållanden.

När skärkrafter eller tröghetslaster ökar måste torsionskomplians fortfarande beaktas.

Därför fungerar den harmoniska drivreduceraren bäst när dess precisionsfördel vägs mot det faktiska strukturella behovet.

Hur man bedömer lämplighet i ett verktygsmaskinprojekt

En användbar utgångspunkt är att definiera vad axeln måste göra, inte vilken reducerare som ser mest avancerad ut på papperet.

Om rörelsen är kompakt, roterande, repetitiv och känslig för noggrannhet förtjänar den harmoniska drivreduceraren noggrann uppmärksamhet.

Om axeln främst bär tunga skärlaster kan ett annat transmissionskoncept vara mer lämpligt.

Vanligtvis bör jämförelsen inkludera dessa frågor:

• Är installationsutrymmet begränsat runt axeln eller leden?
• Behöver applikationen nära noll glapp vid riktningsbyte?
• Kommer axeln att utföra indexering, orientering eller fin vinkelkorrigering?
• Är lasttopparna tillräckligt väl kontrollerade för lång livslängd?
• Skulle en direktdrift eller ett planetväxelsystem ge bättre kostnads-prestandabalans?

Det tillvägagångssättet håller diskussionen praktisk.

Det undviker att välja en harmonisk drivreducerare bara för att den låter som det mest precisionsinriktade alternativet.

Ett tydligt nästa steg för utvärdering

Den harmoniska drivreduceraren förstås bäst som ett precisionsverktyg för specifika rörelseproblem.

Dess starkaste värde uppstår när utrymmet är trångt, glappet måste hållas minimalt och rörelsens repeterbarhet direkt påverkar prestandan.

För verktygsmaskinutrustning kan det innebära bättre indexering, renare axelrespons och stabilare automation runt bearbetningsprocessen.

Det mest användbara nästa steget är att kartlägga faktiska krav på last, hastighet, styvhet och positionering för varje axel.

När dessa förutsättningar är klara blir det mycket mer tillförlitligt att jämföra en harmonisk drivreducerare med planetväxel- eller direktdriftsalternativ.

Den typen av strukturerad utvärdering visar vanligtvis om reduceraren är en precisionsfördel, en utrymmeslösning eller båda.
