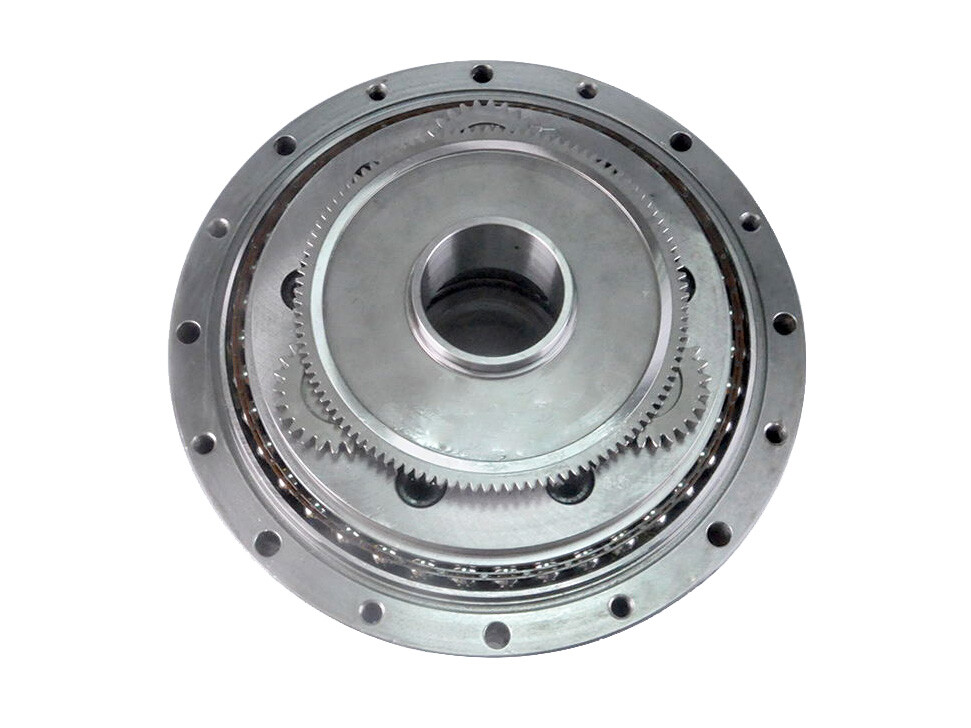

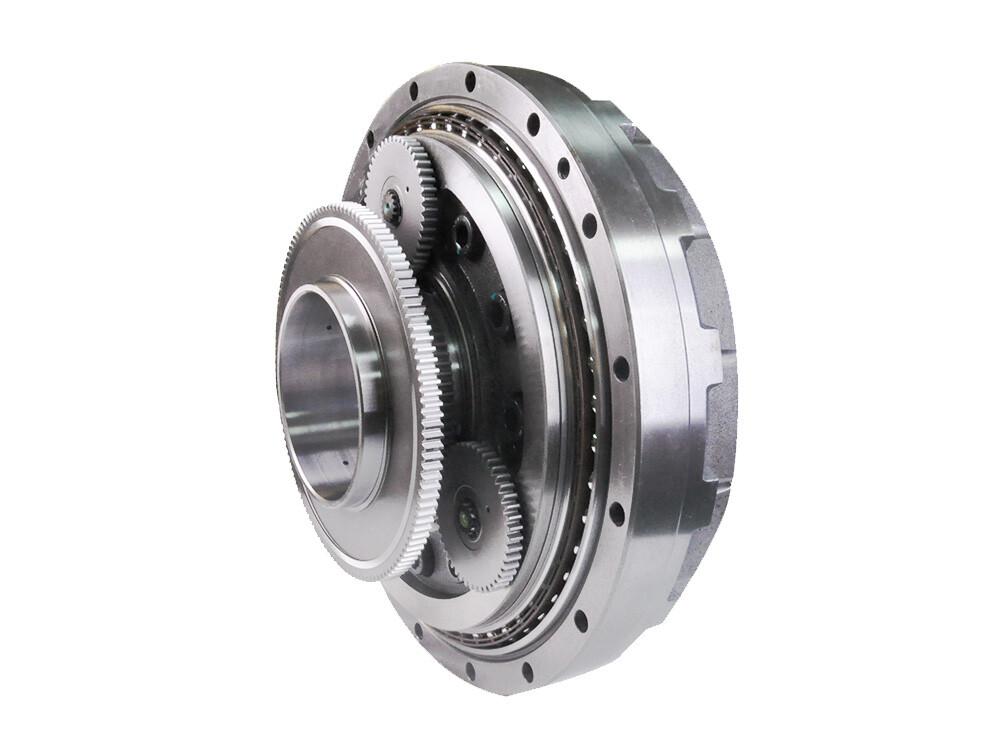

Precisionsmekanisk RV-reducerare med ihålig utgående axel för industrirobotik
● Introduktion
Användning
Möjliggör dragning av kablar och rör genom mitten.
●Tvåstegs reduktionsdesign
Första steget: Evolvent planetväxeltransmission för initial hastighetsreduktion.
Andra steget: Cykloid stifthjulstransmission för ytterligare hastighetsreduktion och vridmomentsstabilisering.
●Hög styvhet & slagtålighet
Stöd med styv skiva vid utgången säkerställer jämn lastfördelning och minimerar deformation.
Flera vevaxlar i kombination med högprecisionslager sprider belastningspåverkan.
●Kompakt sluten konstruktion
Transmissionsmekanismen är integrerad i planetbärarens stödlager, vilket avsevärt minskar den axiella storleken.
Funktioner
Vridmomentsområde: 50–7000 N·m, lämpligt för tunga robotarmar (t.ex. svets- och hanteringsrobotar).
Spelprecision: <1 arcmin, minimalt upprepat positioneringsfel.
●Lång livslängd & hög tillförlitlighet
Flertandsingrepp (≥30 tänder) säkerställer jämnt slitage och förlänger livslängden till 6,000–10,000 timmar.
Överlägsen utmattningsbeständighet jämfört med harmoniska växlar, idealisk för 24/7 kontinuerlig drift.
●Hög effektivitet & anpassningsförmåga
Transmissionseffektivitet: 85%–95%, vilket minimerar energiförlust.
Brett reduktionsförhållandeområde (31–203), justerbart via antalet planetväxeltänder.
●Enastående dynamisk prestanda
Lågvibrationsdesign säkerställer jämn drift av robotarmen och eliminerar skakningar i ändeffektorn.
Snabb accelerationsrespons möjliggör spårning av höghastighetsbanor.
