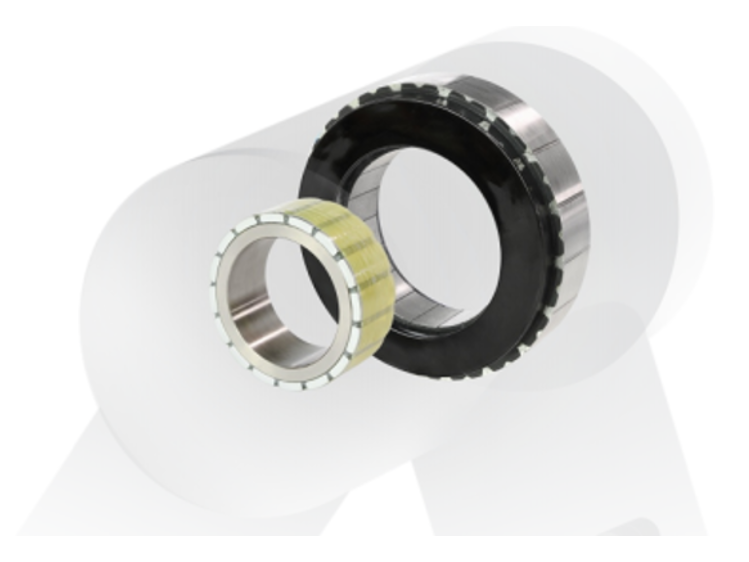

Kompakt lättviktig stomlös vridmomentsmotor med intern rotor och hög effekttäthet

Name: Kompakt lättviktig stomlös vridmomentsmotor med intern rotor och hög effekttäthet
SKU: 0

● Introduktion

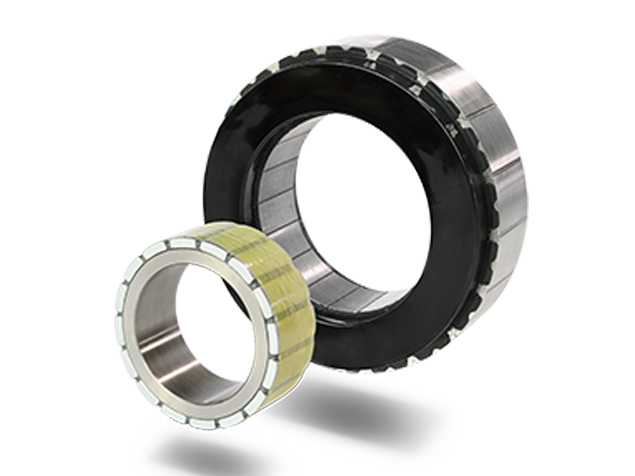

Den stomlösa vridmomentsmotorn med intern rotor är en specialiserad typ av permanentmagnetisk synkronmotor (PMSM) som består av två kärnkomponenter: rotorn och statorn. Rotorn är placerad invändigt, medan statorn är monterad utvändigt. Dess innovativa konstruktion eliminerar traditionella motorhus, lager och axlar och behåller endast rotor- och statorenheterna. Rotorn har vanligtvis en ringformad struktur integrerad med permanentmagneter, direkt monterad på lastaxeln. Statorn består av kopparlindningar och lamineringar som genererar elektromagnetiska krafter för att driva rotorns rotation. Denna konfiguration ger vridmomentsutgång genom effektiv magnetfältsinteraktion, vilket gör den idealisk för högprecisionsapplikationer såsom robotleder och industriell automation. Den möjliggör direkt lastdrivning och minimerar mekaniska transmissionsförluster.

Kontakta oss

Funktioner

● Kompakt och lätt konstruktion

Eliminerar traditionella kapslingar och ramar, minskar volymen med cirka 30%-50% och sänker vikten avsevärt. Idealisk för platsbegränsade, integrerade system.

● Hög effekttäthet och vridmomentsutgång
Använder flerpoliga och flerspåriga konstruktioner med optimerade permanentmagnetarrangemang, vilket ökar vridmomenttätheten med 20%-40% för att leverera större vridmoment per volymenhet.
Minskar järn- och kopparförluster, vilket förbättrar effektiviteten med 10%-15% jämfört med konventionella motorer.

● Effektiv värmeavledning och låg värmeförlust
Använder vakuumgjutningsteknik kombinerad med material med hög värmeledningsförmåga, vilket ökar värmeavledningseffektiviteten. Temperaturökningen minskas med 15%-25%, vilket förlänger driftslivslängden.

● Hög dynamisk respons och precision
Driver laster direkt och eliminerar glapp från kugghjul/remmar. Responshastigheten ökar med över 30%, vilket uppnår positioneringsnoggrannhet på mikrometernivå.

● Tyst drift och lågt underhåll
Eliminerar mekaniskt transmissionsbuller och arbetar vid ljudtrycksnivåer under 50dB. Den förenklade konstruktionen minskar slitbenägna komponenter och sänker underhållsfrekvensen med 60%-80%.

● Anpassningsbar integrationsflexibilitet
Stöder parameteranpassning (rotor/stator-dimensioner, magnetiska vågformer) för sömlös integration i robotleder, medicintekniska enheter eller andra system, och anpassar sig till olika konstruktionskrav.

Specifikation

Blad 1



Parametrar	Märkeffekt	Märkvridmoment	Märkvarvtal	Märkström	Max vridmoment	Max ström	Statiskt vridmoment	Statisk ström	Märkspänning	Linjens resistans	Linjens induktans	Elektrisk tidskonstant	Mekanisk tidskonstant	Motspänningskonstant	Vridmomentskonstant	Rotortröghet	Antal poler	Isolationsklass	Vikt
ModellEnhet	Pn(W)	Tn(N·m)	Nn(rpm)	In(A)	Tm(N.m)	Im(A)	TS(N.m)	IS(A)	UDc(V)	R,(Ω)	L(mH)	Te(ms)	tm(ms)	Ke(V/krpm)	Kt(Nm/A)	jm(kg·cm2)	Antal poler	Isolationsklass	G(KG)
FMC05213-0015	159	0.4	3790	4.4	1.2	13.6	0.44	4.84	48	0.9	0.94	1.04	1.127	6.13	0.1014	0.074	10	F	0.22
FMC0507-0010	100	0.32	3000	2.55	0.96	11	0.36	3.3	48	1.93	1.79	0.93	1.83	8	0.132	0.096	16	F	0.18
FMC05714-0020	200	0.64	3000	5.1	1.92	15.6	0.72	5.74	48	0.72	0.425	0.59	1.47	8	0.132	0.206	16	F	0.27
FMC06013-0014	146	0.45	3100	4.2	1.35	13.4	0.55	4.62	48	0.51	0.497	0.957	0.9	7.1	0.117	0.141	16	F	0.24
FMC06021-0025	258	0.65	3790	7.2	1.57	17.4	0.81	9	48	0.241	0.275	1.14	1.36	6.05	1	0.328	16	F	0.35
FMC07612-0029	293	0.85	3300	6.7	2.55	21.44	1.1	7.37	48	0.31	0.86	2.81	2.4	8.3	0.14	0.847	16	F	0.35
FMC07628-0063	635	1.6	3790	15.2	5.27	52	1.76	16.7	48	0.083	0.237	2.85	1.3	6.9	0.114	1.2	16	F	0.98
FMC07712-0031	314	1	3000	7.65	3	24	1.1	8.42	48	0.31	0.8	2.5	1.45	8.4	0.132	0.522	16	F	0.6
FMC07730-0075	750	2.39	3000	18.6	7.17	61	2.63	20.5	48	0.097	0.27	2.78	1.25	7.85	0.129	1.25	16	F	0.8
FMC08518-0056	565	1.8	3000	19	5.4	57	2	21	48	0.058	0.09	1.55	1.38	5.9	0.099	1.33	16	F	0.7
FMC09114-0063	630	2	3000	16.2	5	43.5	2.2	17.8	48	0.12	0.22	1.83	1.39	7.9	0.13	1.14	16	F	0.78
FMC09130-0125	1257	4	3000	27	10	72	4.4	29.8	48	0.057	0.235	4.12	0.87	9.5	0.157	2.19	16	F	0.78
FMC10414-0038	380	1.5	2420	10.3	4.3	30.9	2.2	15.1	48	0.117	0.53	4.53	1.6	9.68	0.16	2.018	16	F	0.77
FMC10429-0100	1050	4	2500	22.5	12	74.1	4.4	24.6	48	0.186	0.31	5.84	1.1	11.3	0.186	4.2	16	F	0.78
FMC12718-0090	904	3.6	2400	24	10.8	72	4	6.	48	0.049	0.29	4.38	5.9	1.44	0.9759	4.46	16	F	1.4
FMC12730-0160	1600	6.37	2400	35.5	19.11	110	7	39	48	0.034	0.24	7.06	1.04	11.8	0.2	6.7	16	F	2
FMC13224-0118	1180	3.5	3220	29.2	8.4	70	3.85	32.1	48	0.02	0.102	5.1	0.0801	8	0.132	4.05	16	F	2.01
Kapsling: Helt inkapslad, självkylande. Temperaturområde: -20℃~40℃ (icke-frysande). Luftfuktighet: ≤90% RH (icke-kondenserande). Miljö: Undvik korrosiva/brandfarliga gaser, oljedroppar och damm. Höjd över havet: Max. 4000m; över 1000m, effekten reduceras med 1.5% per 100m.
