Hur man väljer den mest lämpliga RV-reduktorn utifrån kraven

Som en kärnkomponent i precisionsöverföring används RV-reduktionsväxlar i stor utsträckning inom industrirobotar, roterande bord för verktygsmaskiner, automatiserad utrustning och andra områden. De är högt uppskattade för sin höga precision, höga styvhet och höga lastkapacitet. För många företag som använder RV-reduktionsväxlar för första gången innebär det dock ofta en stor utmaning att välja rätt modell bland många alternativ och parametrar. Den här artikeln börjar med de grundläggande principerna för RV-reduktionsväxlar, går på djupet med deras nuvarande status och nyckelparametrar samt förklarar urvalsstegen i detalj, så att du enkelt kan behärska grunderna i val av RV-reduktionsväxel. Både nybörjare och erfarna ingenjörer kan ha nytta av denna guide.

1. Arbetsprincip för RV-reduktionsväxlar: Varför är de så enastående?

RV-reduktionsväxeln (Rotary Vector Reducer) är en högprecisionsreduktionsväxel för styrning som använder en planocentrisk reduktionsmekanism. Kärnan ligger i en tvåstegs reduktionsdesign:

Första reduktionssteget: Planetväxelreduktion. Ingångsaxelns rotation överförs till planetväxlarna via ingångsväxeln, vilket uppnår en initial hastighetsreduktion.

Andra reduktionssteget: Differentialväxelreduktion (cykloidisk pinnhjulsmekanism). Planetväxlarna är anslutna till vevaxlarna, som driver RV-växlarna (cykloidväxlarna) i en excentrisk rörelse. RV-växeln har en tand mindre än pinnhjulet, vilket möjliggör höga utväxlingsförhållanden.

Denna konstruktion gör att många kuggtänder kan vara i ingrepp samtidigt i RV-reduktionsväxeln, vilket resulterar i en kompakt, lätt storlek samtidigt som den erbjuder hög styvhet och motståndskraft mot överbelastning. Dessutom möjliggör RV-reduktionsväxlar jämn drift och högprecisionspositionering tack vare litet glapp, låg rotationsvibration och låg tröghet.

Formeln för reduktionsförhållandet är:

R = 1 + (Z2 / Z1) * Z4

Där Z1 är antalet tänder på ingångsväxeln, Z2 är antalet tänder på planetväxeln och Z4 är antalet tänder på pinnhjulet. Det totala reduktionsförhållandet i = 1/R.

2. Hur man väljer lämplig serie baserat på användningsområdet för RV-reduktionsväxlar

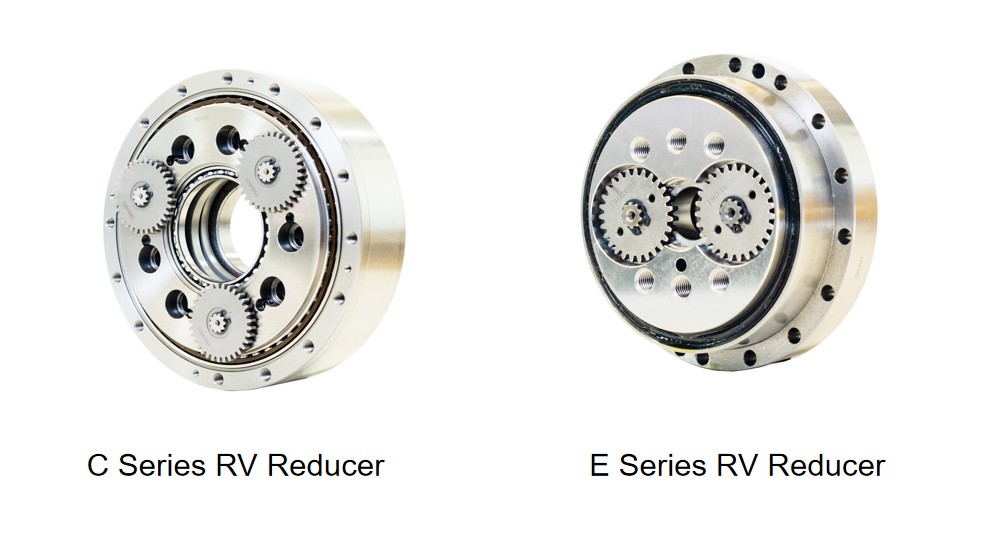

Du kan välja den mest lämpliga serien baserat på egenskaperna hos de tre huvudsakliga serierna av RV-reduktionsväxlar (med HONPINE som exempel):

E-serien: Ekonomityp, lämplig för allmänna industriella tillämpningar.

C-serien: Ihålig struktur, praktisk för kabeldragning, lämplig för robotleder.

N-serien: Kompakt och lätt, optimerad prestanda, används för högprecisionsapplikationer.

Dessa produkter används i stor utsträckning inom:

Industrirobotar: Såsom leddelar i 6-axliga robotar.

Verktygsmaskiner: Verktygstorn, ATC-verktygsväxlare osv.

Halvledarutrustning: Positioneringssteg med hög precision.

AGV: Drivenheter.

3. Grundläggande kunskap om RV-reduktionsväxlar: Analys av nyckelparametrar

Märkvridmoment (T₀): Det tillåtna vridmomentet när reduktionsväxeln arbetar vid nominell utgångshastighet. Det är inte den maximala belastningsgränsen.

Tillåtet start/stopp-vridmoment (Ts₁): Det högsta tillåtna vridmomentet vid acceleration/retardation, vanligtvis 2.5 gånger märkvridmomentet.

Tillåtet momentant maximalt vridmoment (Ts₂): Det tillåtna värdet vid nödstopp eller stötpåverkan, vanligtvis 5 gånger märkvridmomentet.

Tillåten utgångshastighet (Ns₀): Den maximala utgångshastigheten utan last, påverkad av temperatur- och belastningsförhållanden.

Glapp och förlorad rörelse: Glapp avser vridningsvinkeln när vridmomentet är noll. Förlorad rörelse är bredden på hystereskurvan inom ±3% av märkvridmomentet. RV-reduktionsväxlar styrs vanligtvis inom 1 bågminut.

Vridstyvhet: Det vridmoment som krävs per enhet vridningsvinkel, vilket återspeglar reduktionsväxelns motstånd mot deformation.

Livslängd: Den nominella livslängden är vanligtvis 6000 timmar (vid märkvridmoment och hastighet).

4. Hur man väljer en RV-reduktionsväxel för att säkerställa systemstabilitet

Steg 1: Definiera belastningsförhållanden

Klargör först utrustningens monteringsorientering, massa, form och driftförhållanden.
Exempel: Horisontellt roterande bord, skivmassa 180kg, 4 arbetsstycken vardera 20kg, rotationsvinkel 180°, cykeltid 20s, daglig drift 12 timmar.

Steg 2: Bekräfta användningsmiljö

Omgivningstemperaturen bör vara mellan -10°C och 40°C, reduktionsväxelns yttemperatur bör inte överstiga 60°C. Luftfuktighet under 85%, ingen kondensation.

Steg 3: Beräkna belastningens tröghetsmoment och konstant driftvridmoment

Beräkning av tröghetsmoment: J_L = (1/8) * M * D² (Där M är massa (kg), D är diameter (m). Obs: Säkerställ enhetlig enhetsanvändning, D i meter).

Beräkning av konstant driftvridmoment: T_s = (μ * M * g * D_bearing) / 2 (Där μ är friktionskoefficienten, vanligtvis 0.015; g är tyngdaccelerationen 9.8 m/s²; D_bearing är delningsdiametern för stödlageret (m)).

Steg 4: Ställ in driftläge

Bestäm acceleration/retardationstid och konstant hastighet. Om utgångshastigheten antas vara 15 rpm och rotationstiden 2.5s, blir accelerationstiden 0.5s, retardationstiden 0.5s och tiden med konstant hastighet 1.5s.

Steg 5: Beräkna acceleration/retardationens vridmoment

Accelerationsvridmoment: T_acc = J_L * α (α är vinkelacceleration = (2πN) / (60 * t_acc))

Totalt accelerationsvridmoment: T₁ = T_acc + T_s

Totalt retardationsvridmoment: T₃ = T_dec - T_s (T_dec = J_L * α_dec; motorn ger bromskraft)

Maximalt vridmoment: T_max = max(|T₁|, |T₃|)

Steg 6: Beräkna medelhastighet och genomsnittligt belastningsvridmoment

Medelhastighet (N_m): N_m = (t₁*N₁ + t₂*N₂ + t₃*N₃) / (t₁ + t₂ + t₃)

Genomsnittligt belastningsvridmoment (T_m): T_m = ³√[ (t₁*N₁*T₁^(10/3) + t₂*N₂*T₂^(10/3) + t₃*N₃*T₃^(10/3)) / (t₁*N₁ + t₂*N₂ + t₃*N₃) ]

Steg 7: Beräkna erforderligt märkvridmoment baserat på livslängdskrav

Dagliga cykler: (Dagliga drifttimmar * 3600) / Cykeltid (s)

Daglig drifttid (för rörelse): Dagliga cykler * Rotationstid per cykel (s)

Årlig drifttid (H): Daglig drifttid (timmar) * Antal drift dagar per år

Erforderligt märkvridmoment (T_R): T_R = T_m * ³√[ (Årlig drifttid * Konstruktionslivslängd i år) / K ] (Där K är den nominella livslängden, vanligtvis 6000 timmar).

Steg 8: Verifiera nyckelparametrar

Start/stopp-vridmoment: Säkerställ att T₁ och T₃ är mindre än Ts₁.

Utgångshastighet: Medelhastigheten N_m bör vara mindre än den tillåtna utgångshastigheten Ns₀.

Nödstoppets stötpåverkan: Stötvridmomentet T_emergency bör vara mindre än Ts₂, och antalet stötar bör ligga inom det tillåtna intervallet.

Trycklast och momentlast: Bekräfta att de ligger inom det säkra intervallet enligt diagrammet för tillåten momentlast.

Steg 9: Beräkna livslängd och bekräfta

Livslängd: L_h = K * (T_rated / T_m)³ * (N_rated / N_m) (Kontrollera tillverkarens formel, detta är en vanlig form)

Brukslivslängd (år): L_h / (Årliga drifttimmar)

Bör vara större än den erforderliga brukslivslängden.

Steg 10: Slutligt modellval

Baserat på ovanstående beräkningar väljer du en modell som uppfyller alla villkor, till exempel RV-20E.

5. Viktiga punkter att notera vid konstruktionsutformning för val av RV-reduktionsväxel

Monteringsprecision: Säkerställ planhet och vinkelrätthet hos monteringsytorna för att undvika excentriska belastningar. Rekommenderar användning av en mätklocka för kontroll, med kast begränsat till 0.02mm.

Val av smörjmedel: Vanliga fetter som VIGOGREASE REO. Standardintervall för byte är 20000 timmar; det behöver förkortas i högtemperaturmiljöer.

Temperaturhantering: Yttemperaturen får inte överstiga 60°C, annars krävs kylning eller nedsatt märkdata.

Drift med liten vinkel: För rotationsvinklar mindre än 10° är smörjningen otillräcklig; kontakta tillverkaren.

Bultåtdragning: Använd skivfjäderbrickor och insexskruvar, åtdragna till standardvridmoment för att förhindra lossning.

6. Förslag på urvalssteg för RV-reduktionsväxlar

Fastställ arbetsbelastning & driftförhållanden: Max. arbetsvridmoment, tröghet, driftfrekvens, rörelseläge (kontinuerlig/intermittent/stöt).

Beräkna teoretiskt reduktionsförhållande & utgångsvridmoment: Kombinera parametrar för servomotor och effektkarakteristik.

Inkludera säkerhetsfaktor (20%-30%): Ta hänsyn till startstöt, nödstopp, variationer i tröghetsbelastning.

Välj modell av RV-reduktionsväxel: Baserat på utgångsvridmoment, reduktionsförhållande, storlek som matchar motorn.

Bekräfta montering & gränssnittskompatibilitet: Kontrollera flänsmått, typ av utgående axel, tätningsutrymme.

Slutlig verifiering av noggrannhet, styvhet & livslängdskrav: Kombinerat med applikationsscenario (robot, verktygsmaskin, halvledarutrustning osv.).

Val av RV-reduktionsväxel är ett systematiskt projekt som kräver en omfattande bedömning av faktorer som belastning, driftläge och livslängdskrav. Genom att följa stegen i den här artikeln kan du undvika vanliga fallgropar och välja den mest lämpliga modellen. Kom ihåg att ett exakt urval är hörnstenen för stabil drift av utrustningen.
