Hur man väljer den mest lämpliga harmoniska drivväxellådan baserat på specifika tillämpningar

När maskiningenjörer väljer en harmonic drive växellåda, utvärderar de vanligtvis dess prestandaegenskaper och driftsmiljö, och bekräftar den mest lämpliga modellen genom ritningar och viktiga specifikationer.

Utöver dessa grundläggande parametrar finns det många ytterligare detaljer som bör övervägas noggrant.

1. Ta full hänsyn till vridmomentskraven för Harmonic Drive

När HONPINE:s ingenjörsteam hjälper kunder med modellval, reserverar de vanligtvis 20%–30% vridmomentsmarginal för att säkerställa att harmonic drive kan tåla belastningen under kontinuerlig drift.

Det är också viktigt att ta hänsyn till maximalt vridmoment, eftersom start, nödstopp och kortvariga stötbelastningar ofta förekommer i verkliga tillämpningar.

I scenarier med frekvent acceleration/retardation eller laster med hög tröghet kan de inneboende vridmomentrippel-egenskaperna hos harmonic drives påverkas. Överdriven vridmomentsfluktuation kan i sin tur minska positioneringsnoggrannheten.

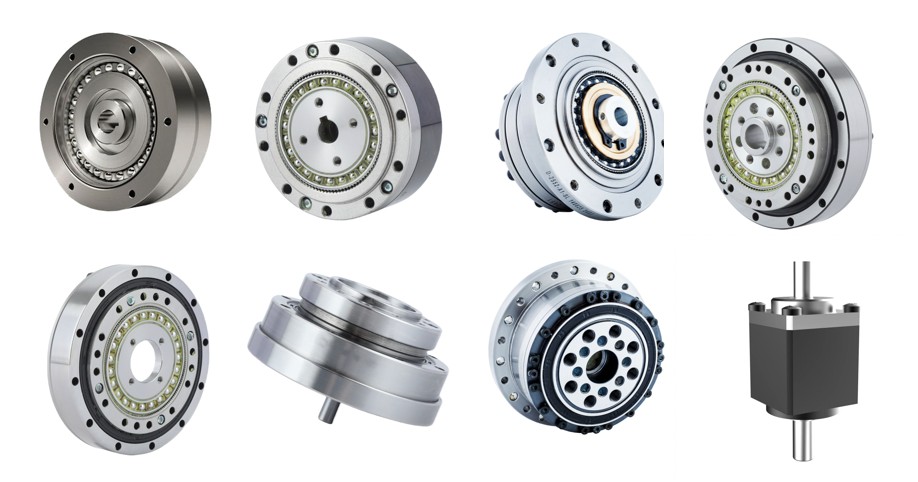

2. Välj den optimala Harmonic Drive-strukturen för applikationsmiljön

Kopptyp Harmonic Drive

När den används i robotleder eller medicintekniska produkter, där hög precision krävs, är kopptyp harmonic drive vanligtvis det föredragna valet.

Hatt-typ Harmonic Drive

För verktygsmaskiner eller applikationer med tung belastning rekommenderas hatt-typ-varianten—med högre styvhet.

Harmonic Drive med ihålig axelkonstruktion

I robotapplikationer som kräver högre frihetsgrader föreslås en genomgående ihålig konstruktion. Den möjliggör kabeldragning genom mitten, vilket minskar risken för kabelböjning, störningar och brott.

Pannkakstyp Harmonic Drive

När utrymmesbegränsningar är en nyckelfaktor—såsom i robotars ändaxelleder—är den ultratunna pannkakstyp harmonic drive det idealiska valet.

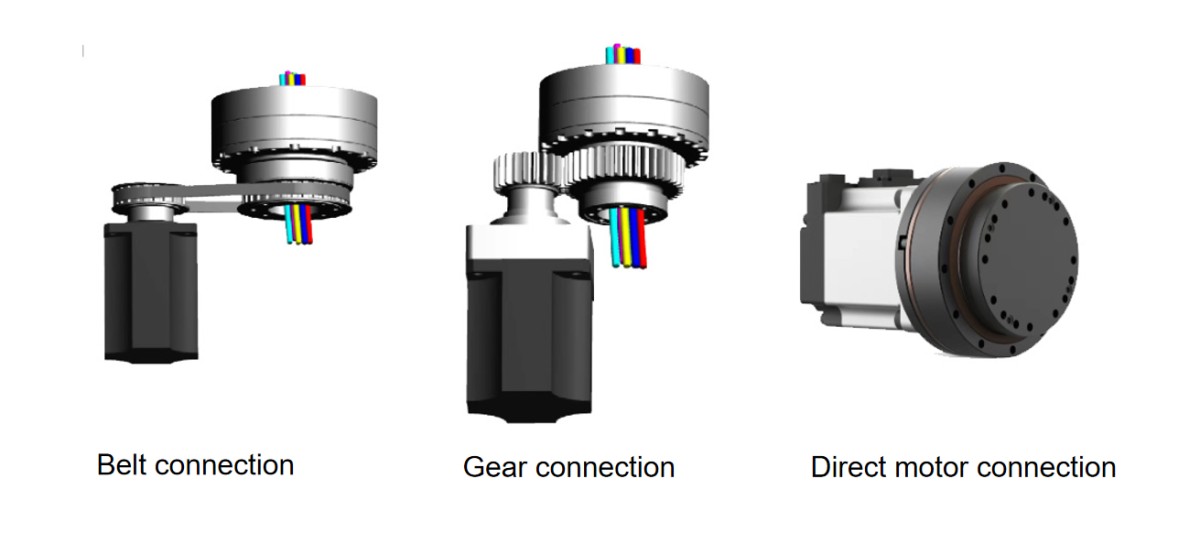

3. Välj lämplig anslutningsmetod för driftsförhållandena

Remanslutning

Motorn och harmonic drive är anslutna via en remtransmission, vilket möjliggör flexibel placering utan krav på att de ska vara på samma axel.

Denna lösning är lämplig för utrustning med begränsat utrymme eller offset-montering, såsom kompakta automationssystem eller lätta hanteringsrobotar.

Kugghjulsanslutning

Här är motorn och harmonic drive anslutna genom kuggingrepp, vilket vanligtvis används när motorn och drivenheten inte är koaxiellt linjerade.

Jämfört med remtransmission erbjuder denna konfiguration högre styvhet, vilket gör den lämplig för applikationer med medel till tung belastning, såsom hjälpixlar i verktygsmaskiner eller automatiserad produktionsutrustning.

Direkt motorkoppling

Motorn är direkt ansluten till ingångssidan av harmonic drive via en fläns eller koppling, vilket bildar en integrerad motor-drive-enhet.

Detta ger enkel installation, hög effektivitet och är idealiskt för applikationer som kräver hög precision och styvhet, såsom robotleder, utrustning för halvledartillverkning och medicinsk utrustning.

4. Omfattande överväganden för tillförlitlig långsiktig prestanda

Vid val av en harmonic drive måste ingenjörer, utöver de grundläggande parametrarna såsom vridmoment, utväxling och precision, också ta hänsyn till:

styvhet, effektivitet, livslängd, smörjning, installationsmetod och miljöanpassningsförmåga.

Endast genom att utvärdera alla dessa faktorer tillsammans kan systemet upprätthålla stabil och tillförlitlig drift under långvarig användning.
