Wiki om harmonisk växelöverföringsteknik

Tack vare sin höga transmissionsnoggrannhet, höga utväxlingsförhållande, kompakta struktur och låga ljudnivå användsharmonic drivesi stor utsträckning i industrirobotar, kollaborativa robotar, CNC-maskiner, automationssystem, halvledartillverkningsutrustning, medicintekniska produkter och optiska instrument—som alla kräver exakt och tillförlitlig rörelsestyrning.Som en typ av precisionsöverföringsenhet är harmonic drives oersättliga inom specifika högprecisionsområden.

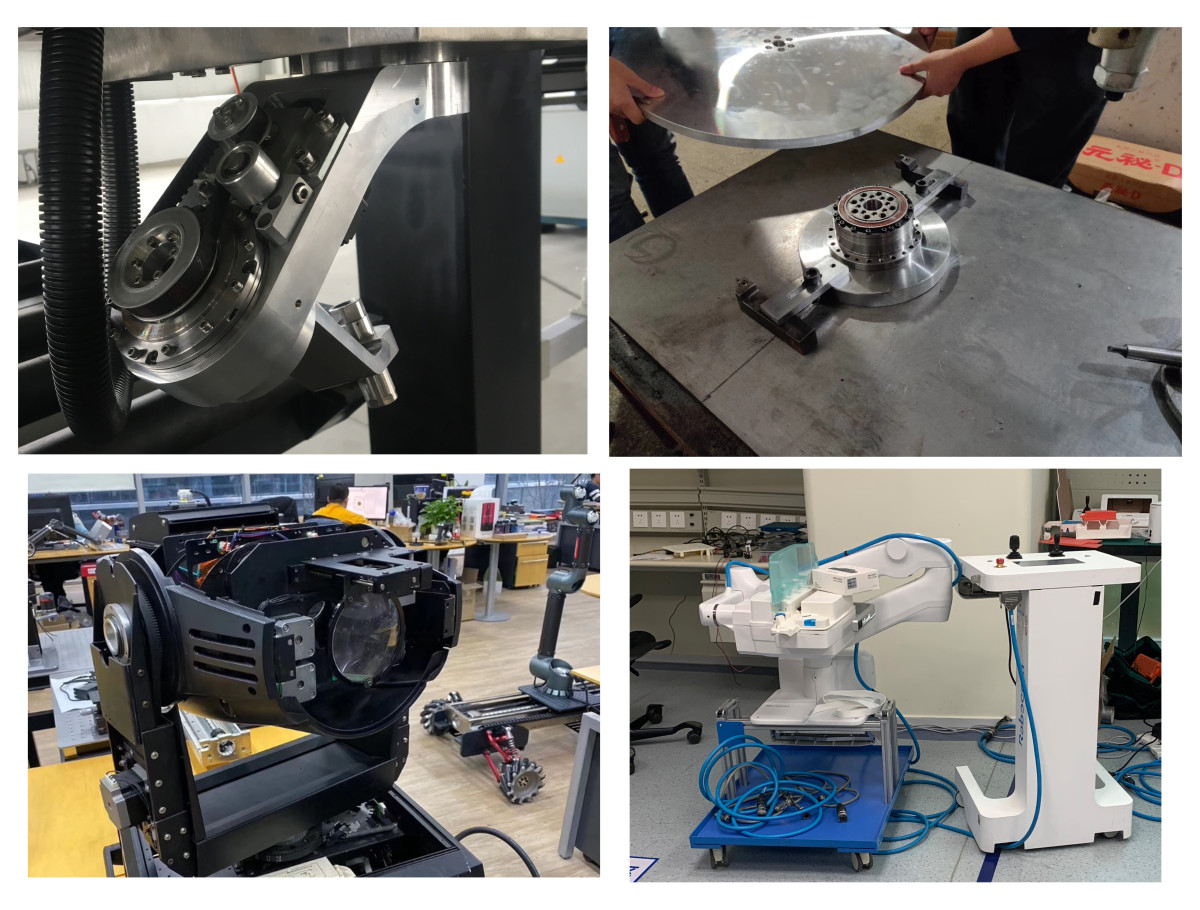

Varför använda harmonic drive-transmissionsteknik

Högprecisionsöverföring

Harmonic drives har samtidig ingrepp med flera tänder, vilket säkerställer minimalt tandspel. Glappet kan kontrolleras till under 1 bågminut, vilket ger utmärkt positioneringsnoggrannhet och repeterbarhet.

Högt utväxlingsförhållande

Genom att utnyttja tandskillnaden mellan flexspline och circular spline uppnår harmonic drives utväxlingsförhållanden från 1:30 till 1:500. Detta möjliggör mindre storlek och lägre energiförlust jämfört med andra växelsystem som erbjuder samma utväxlingsförhållande.

Kompakt och lätt design

Den totala storleken på en harmonic drive är vanligtvis en tredjedel av en planetväxellådas, med en kortare transmissionskedja och betydligt lägre vikt—idealisk för kompakta eller lätta tillämpningar såsom robotleder och portabla automationssystem.

Hög vridmomenttäthet

Med många tänder i ingrepp samtidigt är kontaktytan stor och lastfördelningen jämn, vilket gör att drivningen kan hantera höga vridmomentsutgångar även i små format.

Jämn drift och låg ljudnivå

Flexsplinens flexibla koppstruktur hjälper till att absorbera stötar och vibrationer, vilket resulterar i jämn rörelse och låg mekanisk ljudnivå—perfekt för tysta, precisa eller renrumsmiljöer.

Kompatibilitet med modulär design

Harmonic drives kan enkelt integreras med servomotorer, kodare och bromsar för att skapa fullt integrerade ledmoduler. Denna modulära metod förenklar installationen, förkortar utvecklingscyklerna och minskar konstruktionskostnaderna.

Viktiga överväganden vid användning av harmonic drives

• Installera harmonic drive i en ren miljö. Se till att inga främmande ämnen kommer in i enheten för att förhindra interna skador.

• Kontrollera uppriktning och passningstolerans före installation. Motorns axel och ingångshålets tolerans ska vara H7/h6. Feluppriktning eller lutning kan orsaka ojämn belastning och förkorta livslängden.

• Säkerställ att kuggytorna och flexspline-lagren alltid är tillräckligt smorda. Undvik montering med tand­sidan uppåt för att bibehålla effektiv smörjning.

• Efter installation av wave generator, säkerställ 180° symmetriskt ingrepp mellan flexspline och circular spline. Alla avvikelser kan orsaka vibrationer och förtida slitage.

• Efter montering, utför ett test vid låg hastighet (cirka 100 rpm). Om onormalt ljud eller vibrationer uppstår, stoppa omedelbart och kontakta tillverkaren.

• Både in- och utgångsändarna måste ha korrekt tätning. För dynamiska tätningar, använd läpptätningar; för statiska tätningar, använd O-ringar eller tätningsmedel. Säkerställ att tätningsytorna inte är repade eller feljusterade.

• Om wave generator är vänd uppåt under drift, öka mängden fett för att kompensera för minskad smörjeffektivitet.

• Smörjmedlets prestanda försämras med temperaturen. För att upprätthålla långsiktig tillförlitlighet, säkerställ att temperaturen vid högvärmeänden inte överstiger 70°C, och att temperaturökningen förblir under 40°C.

Fördelar och nackdelar med harmonic drives

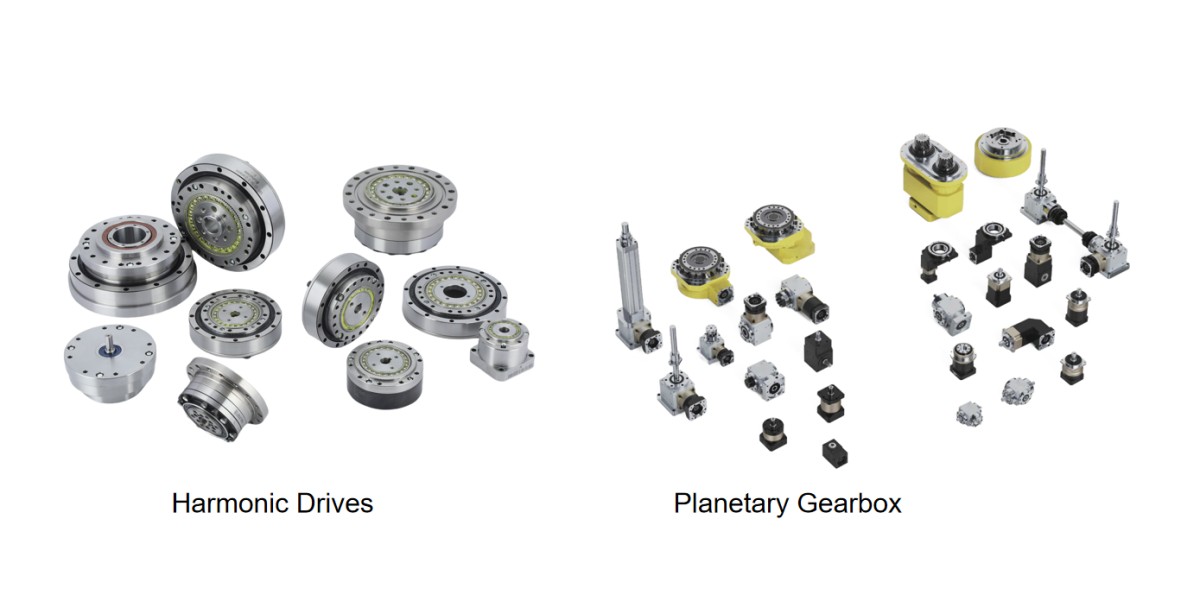

Harmonic drive vs. planetväxellåda

Planetväxellådor är kända för sin höga verkningsgrad, breda utväxlingsintervall och kompakta konstruktion, vilket gör dem lämpliga för automationssystem, fordonsapplikationer och tryckmaskiner—idealiska där allmänna belastnings- och precisionskrav gäller.

Harmonic drives värderas däremot för sin höga precision, höga utväxlingsförhållande och ultrakompakta design. De används i stor utsträckning inom robotik, flyg- och rymdteknik, medicinteknisk utrustning och optiska instrument, där utrymmesbegränsningar och precisionsstyrning är avgörande.

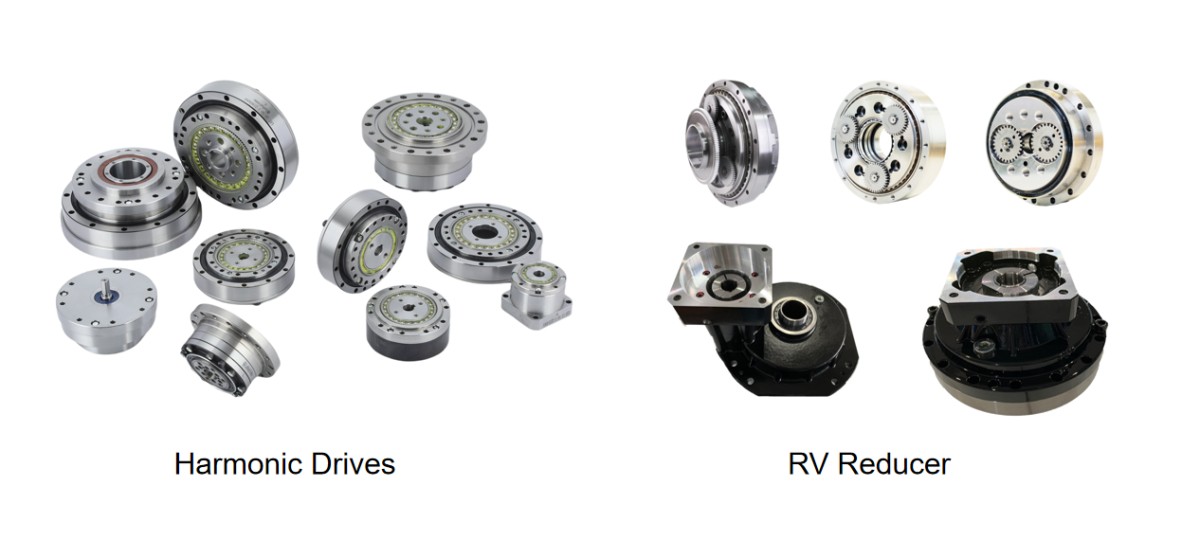

Harmonic drive vs. RV-reduktor

Inom industrirobotik:

RV-reduktorerär lämpliga för tunga robotar (nyttolast över 20 kg) tack vare sin höga styvhet och långa livslängd.

Harmonic drives är idealiska för lätta robotar (under 20 kg nyttolast) eller ändlederna på stora robotar, och erbjuder en balans mellan låg vikt och precision.

Vanligtvis finns harmonic drives i kollaborativa robotar, satellitantennsystem och optiska system, medan RV-reduktorer föredras i robotbaser, CNC-indexeringsbord, tung automationsutrustning och AGV-drivhjul.

Varför välja HONPINE harmonic drives

På HONPINE har vi ägnat mer än ett decennium åt att kontinuerligt förfina vår kuggtandsdesign för att leverera högre precision, längre livslängd och jämnare transmission.

Vi är fast beslutna att bli en global ledare inom precisionsrörelseteknik. HONPINE harmonic drives finns tillgängliga i ett komplett utbud av modeller och specifikationer, och har validerats av användare i över 50 länder inom olika branscher.

Vi betonar både teknisk innovation och kundservice—från modellval och prototypframtagning till support efter försäljning—och erbjuder teknisk assistans en-till-en för att säkerställa bästa prestanda och användarupplevelse.
