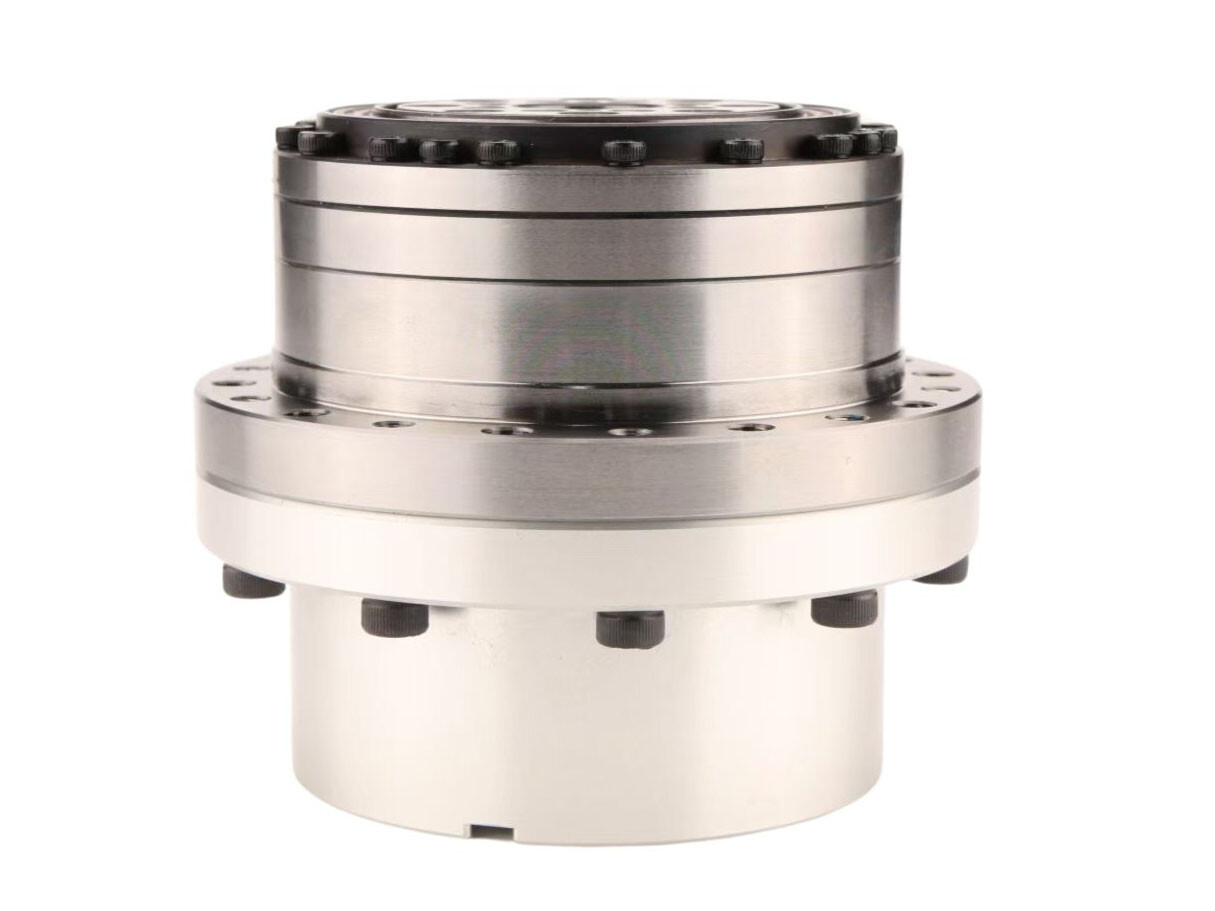

Fläns för direkt motoranslutning med harmonisk växel

Name: Fläns för direkt motoranslutning med harmonisk växel
SKU: 0

● Introduktion

Den harmoniska växelserien LCSG-RDB är utformad baserat på FSG-I-plattformen för att underlätta direkt motoranslutning för kunder. Den har förkonstruerade anslutningshål för motoraxel och monteringsflänsar för motor, och växeln är internt förseglad med specialsmörjfett från fabriken. Denna serie använder vanligtvis en fast cirkulär spline-ände och en utgående flexspline-ände som kopplas direkt till motorn under drift. Den ger enastående bekvämlighet för tillämpningar som kräver direkt motoranslutning och kundanpassade tätningsflänsar - kunder kan helt enkelt säkra motoranslutningen med skruvar för omedelbar användning efter inköp. Denna konstruktion förenklar integreringen samtidigt som tätningsintegriteten bibehålls för användare med direktdrivningskrav.

Kontakta oss

Funktioner

● Har en tätad fläns och förborrade anslutningshål för motoraxeln baserade på FSG-seriens design

● Förenklar kundens installation avsevärt genom att eliminera behovet av kundanpassad flänstillverkning

● Ger utmärkt rotations- och positionsnoggrannhet

● Koaxial in- och utgångskonfiguration

Specifikation

Blad 1



Startmoment c N m
Utväxlingsförhållande	Modell	14	17	20	25	32	40	50	58
50		8.8	27	43	56	85	136	-	-
80		7.5	25	36	50	74	117	179	244
100		6.9	24	32	49	72	112	171	231
120		-	24	31	48	68	110	-	-
160		-	-	31	47	67	105	-	-

Blad 2



LCSG-seriens tabell för böjmomentbelastning för harmonisk växelreducerare
Modell	Tillåtna värden vid användning	Momentant tillåtet värde
LCSG-14	Mb di 20Nm	Mb max 40Nm
	Ft di 180N	Ft max 320N
	F a di 180N	F a max320N
LCSG-17	Mb di30Nm	Mb max 60Nm
	Ft di 230N	Ft max 40ON
	F a di230N	F a max 400N
LCSG-20	Mb di 42Nm	Mb max 80Nm
	Ft di 270N	Ft max 480N
	F a di 270N	F a max 480N
LCSG-25	Mb di 80Nm	Mb max160Nm
	Ft di 440N	Ft max 770N
	F a di 440N	F a max 770N
LCSG-32	Mb di 220Nm	Mb max 440Nm
	Ft di 90ON	Ft max 160ON
	F a di 90ON	F a max 160ON
LCSG-40	Mb di 320Nm	Mbmax 650Nm
	Ft di 1000N	Ft max 1750N
	F a di 100ON	F a max 1750N

Blad3



Artikel Modell	Utväxlingsförhållande	Märkvridmoment vid ingång 2000r/min	Maximalt tillåtet vridmoment vid start och stopp	Genomsnittligt lastmoment maximalt tillåtet värde	Maximalt tillåtet momentant vridmoment	Maximalt tillåten ingångshastighet	Tillåten genomsnittlig ingångshastighet	Glapp	Maximal spänning för synkronrem	Vikt	Konstruktion Livslängd
Artikel Modell	Utväxlingsförhållande	N m	N m	Nm	Nm	r/min	r/min	Bågsek	N	Kg	Timme
14	50	6.6	23	8.6	43	8000	3500	≤20	≤77	0.72	10000
	80	9.6	29	13.5	57			≤10			15000
	100	9.6	34	13.5	66			≤10			15000
17	50	19.8	42	32	86	7000	3500	≤20	≤92	1.0	10000
	80	27.5	53	33	108			≤10			15000
	100	30	66	49	134			≤10			15000
	120	30	66	49	107			≤10			15000
20	50	32	69	42	121	6000	3500	≤20	≤136	1.38	10000
	80	42	91	58	158			≤10			15000
	100	50	102	61	182			≤10			15000
	120	50	108	61	182			≤10			15000
	160	50	113	61	182			≤10			15000
25	50	48	121	68.5	230	5500	3500	≤20	≤147	2.15	10000
	80	78	169	107	315			≤10			15000
	100	84	194	133	351			≤10			15000
	120	84	207	133	376			≤10 ≤10			15000
	160	84	217	133	388			≤10 ≤10			15000
32	50	94	267	133	472	4500	3500	≤20	≤154	4.3	10000
	80	146	376	206	702			≤10			15000
	100	169	411	267	800			≤10			15000
	120	169	436	267	848			≤10			15000
	160	169	459	267	848			≤10			15000
40	50	169	497	242	847	4000	3000	≤10	≤294	7.8	10000
	80	255	641	351	1210			≤10			15000
	100	328	702	460	1334			≤10			15000
	120	363	762	557	1458			≤10			15000
	160	363	800	557	1458			≤10			15000
50	80	459	1163	641	2297	3000	2500	≤10	≤373	14.5	15000
	100	580	1211	823	2545			≤10			15000
	120	654	1334	1004	2545			≤10			15000
	160	654	1458	1041	3025			≤10			15000
58	80	678	1828	951	3026	3000	2200	≤10	≤1300	20.0	15000
	100	860	1964	1309	3927			≤10			15000
	120	921	2124	1470	4113			≤10			15000
	160	921	2272	1494	4236			≤10			15000
